Im Hauptgerät
Nr. | Name | Funktion |
|---|---|---|

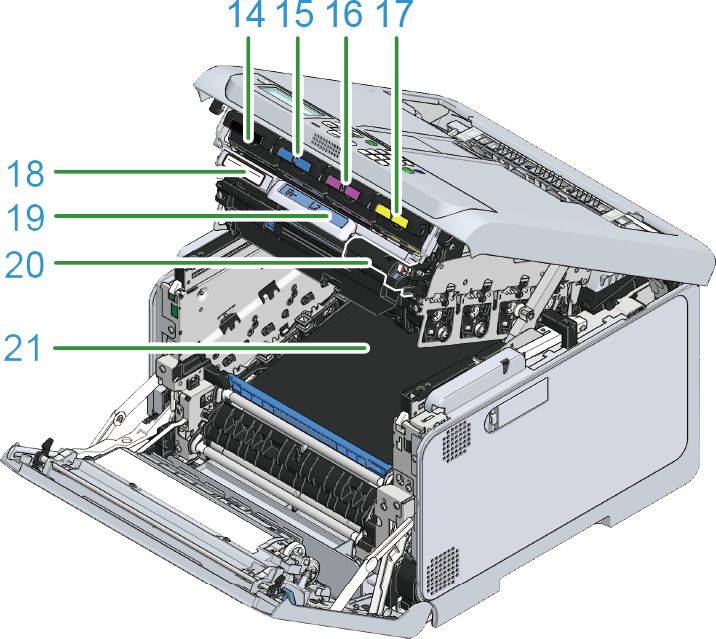

14 | Schwarze Tonerkartusche (K: Schwarz) | Die Tonerkartusche enthält Toner (Pudertinte) zum Drucken. Die Tonerkartusche ist ein Verbrauchsartikel. |
15 | Tonerkartusche (C: Cyan) | |
16 | Tonerkartusche (M: Magenta) | |
17 | Tonerkartusche (Y: Gelb) | |
18 | Seriennummer | Die gerätespezifische Nummer. |
19 | Hebel L2 | Der Hebel, mit dem die Abdeckung des Ausgabefachs angehoben wird. |
20 | Hebel L1 | Mit dem Hebel wird die Bildtrommel ausgetauscht. |
21 | Transportbandeinheit | Die Einheit zum Transport des Papiers. |

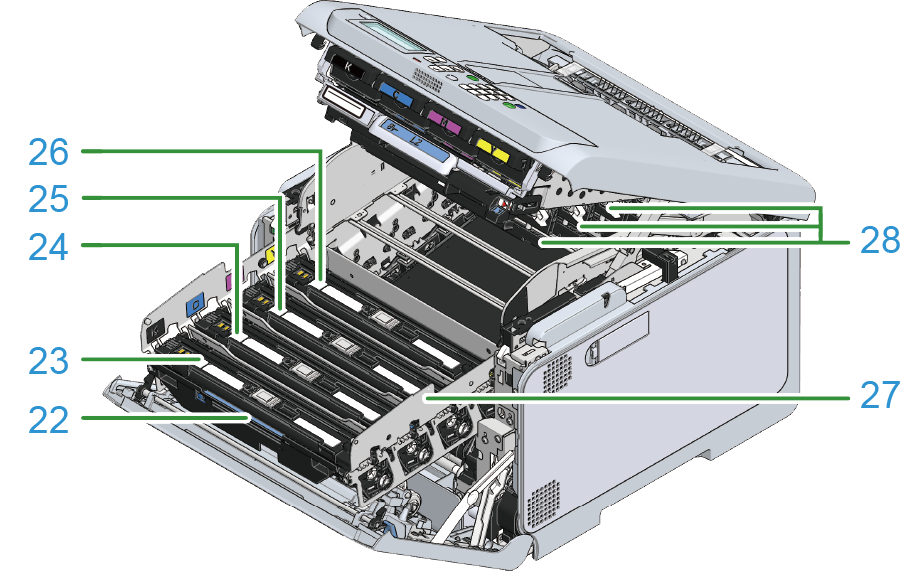

22 | Griff L3 | Der Griff, mit dem der Bildtrommelkorb herausgezogen wird. |
23 | Bildtrommel (K: Schwarz) | Die Bildtrommel ist eine Einheit zur Erzeugung eines Bildes auf dem Papier unter Verwendung von Toner. Die Bildtrommel ist ein Verbrauchsartikel. |
24 | Bildtrommel (C: Cyan) | |
25 | Bildtrommel (M: Magenta) | |
26 | Bildtrommel (Y: Gelb) | |
27 | Bildtrommelkorb | Enthält die Bildtrommel. |
28 | LED-Kopf (x 4) | Schreibt mit Licht ein Bild auf die Bildtrommel. |
