Die Verwendung der Hebel L1 und L2

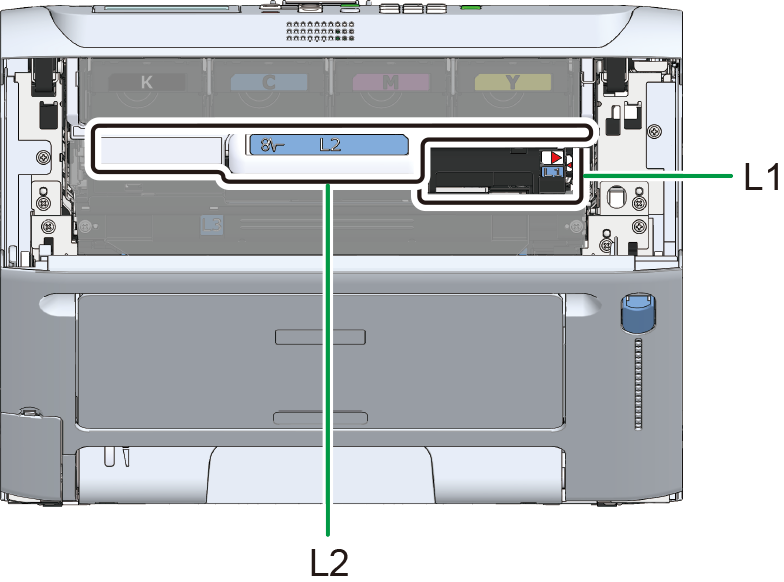

Wenn die vordere Abdeckung geöffnet ist, finden Sie den Hebel L1 und den Hebel L2. Dieser Abschnitt beschreibt die Verwendung dieser Hebel.


Hebel L1

Wird verwendet, um die Bildtrommel zu ersetzen und den LED-Kopf zu reinigen.

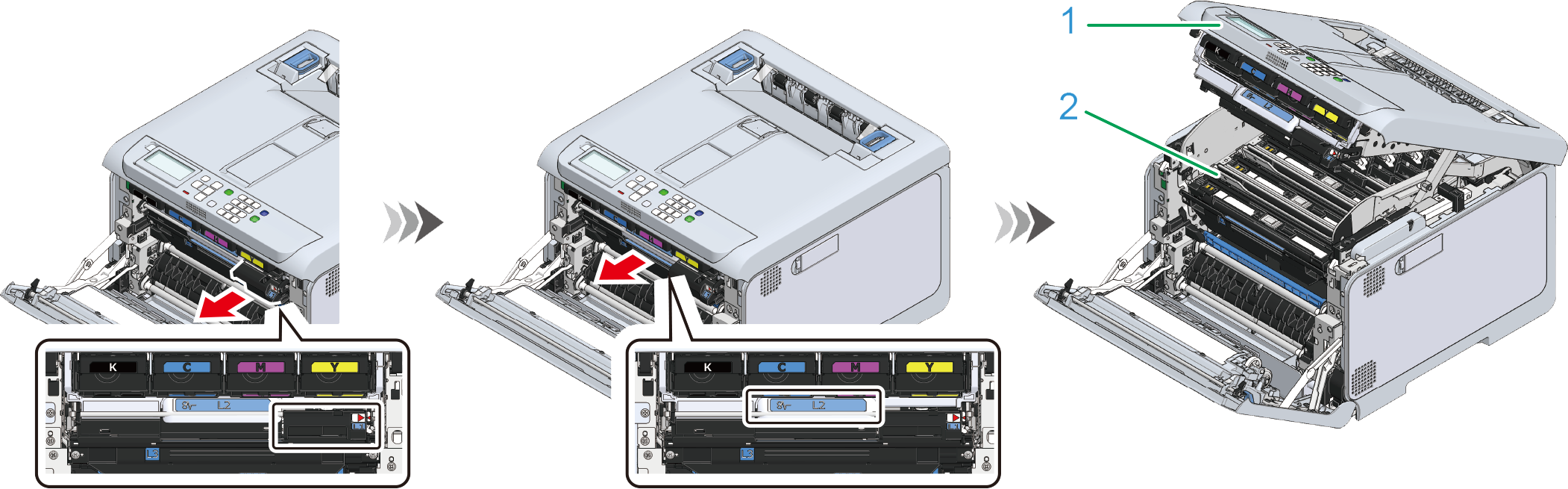

Nach dem Öffnen der Frontabdeckung betätigen Sie zuerst den Hebel L1 und dann den Hebel L2.

Nach dem Vorgang wird nur das Ausgabefach angehoben.

Nr.
Name
1Ausgabefach
2Bildtrommelkorb

Schließen Sie beim Abschluss zuerst das Ausgabefach. Drücken Sie dann den Hebel L1 und schließen Sie die vordere Abdeckung mit beiden Händen fest.

Hebel L2

Wird verwendet, um die Transportbandeinheit auszutauschen und gestautes Papier zu entfernen.

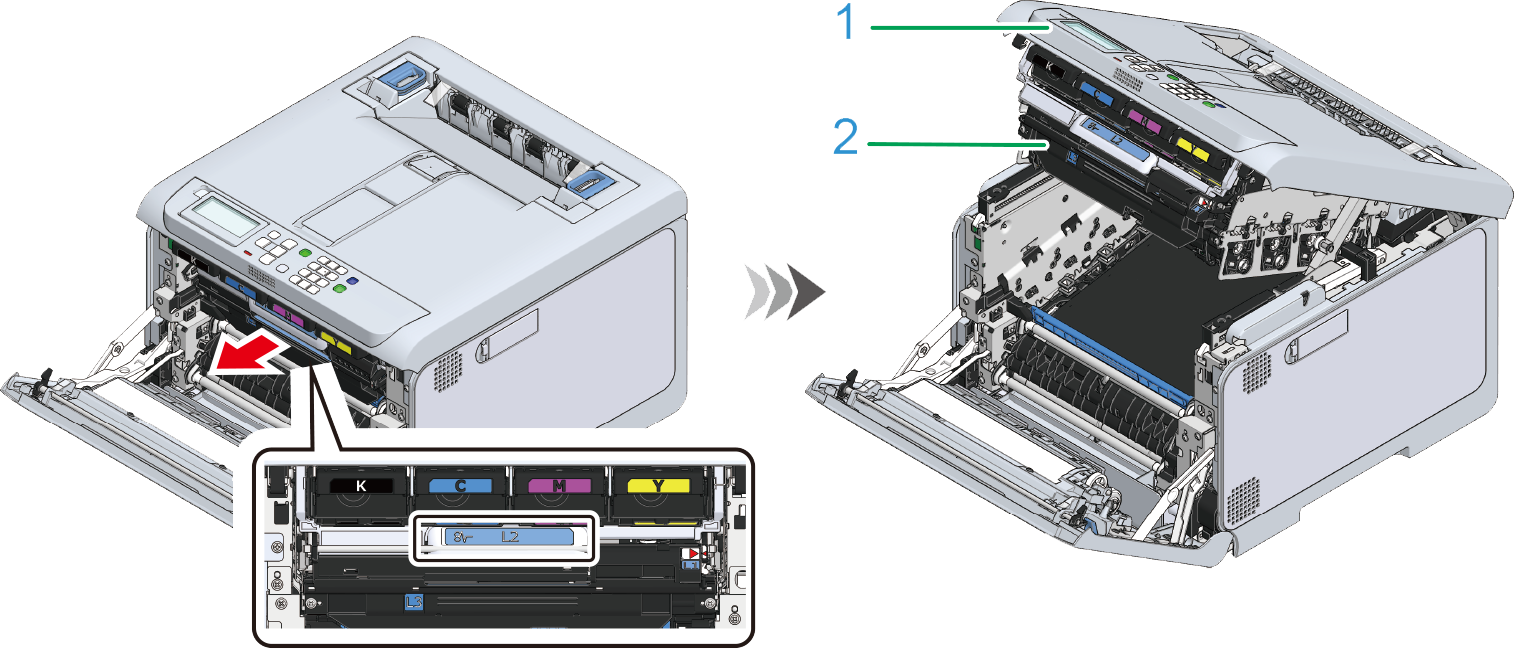

Nach dem Öffnen der Frontabdeckung betätigen Sie den Hebel L2.

Nach dem Vorgang wird das Ausgabefach und der Bildtrommelkorb gemeinsam angehoben.

Nr.
Name
1Ausgabefach
2Bildtrommelkorb

Schließen Sie beim Abschluss zuerst das Ausgabefach, und schließen Sie dann die vordere Abdeckung mit beiden Händen fest.
