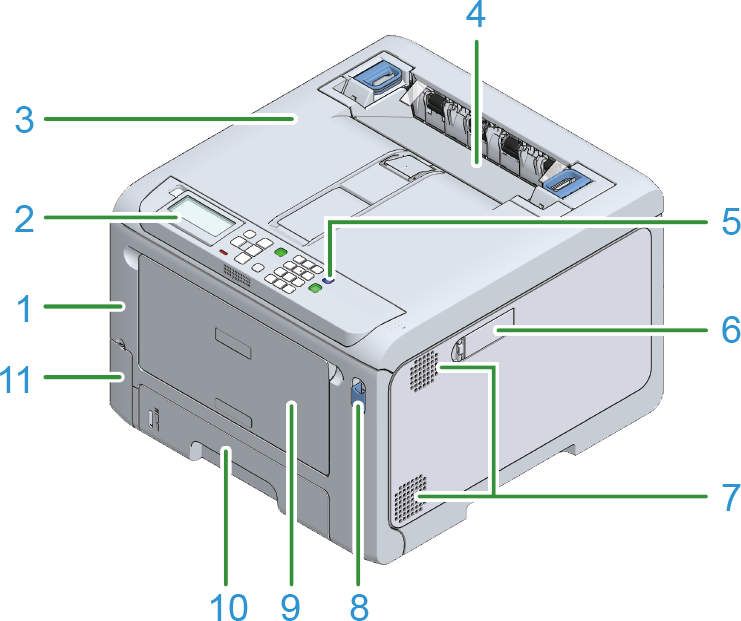

Vorderseite
Nr. | Name | Funktion |
|---|---|---|
1 | Vordere Abdeckung | Dies ist die Abdeckung auf der Vorderseite des Hauptgerätes. Sie können die vordere Abdeckung öffnen, indem Sie den Hebel zu sich ziehen. |
2 | Bedienfeld | Dies ist das Bedienfeld zur Bedienung des Hauptgerätes. Es ist mit einem Display, Funktionstasten, einer Zehnertastatur, einer Fn-Taste, einer Warnleuchte usw. ausgestattet. |
3 | Ausgabefach (Obere Abdeckung) | Dies ist das Ausgabefach auf der Oberseite des Hauptgerätes. Sie können ihn öffnen, indem Sie nach dem Öffnen der vorderen Abdeckung den Öffnungshebel im Inneren nach oben ziehen. |
4 | Fixiereinheit | Das Gerät fixiert den Toner auf dem Papier. |
5 | Netzschalter | Schaltet die Stromversorgung des Hauptgerätes ein und aus. Leuchtet blau, wenn das Gerät eingeschaltet ist, und erlischt, wenn das Gerät ausgeschaltet wird. |
6 | Abdeckung für WLAN-Modul | Eine Abdeckung für das Gehäuse des WLAN-Moduls. |
7 | Entlüftungen | Ermöglicht den Lufteintritt und -austritt aus dem Inneren des Hauptgerätes. Achten Sie darauf, die Lüftungsöffnungen nicht zu verstopfen. |
8 | Hebel der vorderen Abdeckung | Dies ist ein blauer Hebel zum Entriegeln, um die vordere Abdeckung zu öffnen. |
9 | Mehrzweckfach (Universalfach) | Neben Papier in verschiedenen Größen können Sie auch Umschläge bedrucken. |
10 | Fach 1 | Legen Sie das zu bedruckende Papier ein. |
11 | Abdeckung des Resttonerbehälters | Dies ist der Lageranschluss des Behälters, der den Resttoner enthält. |
12 | Papierstütze | Legen Sie das Papier in das Mehrzweckfach ein. |
13 | Abdeckung für die Papierunterbringung | Enthält das im Mehrzweckfach eingelegte Papier. |
