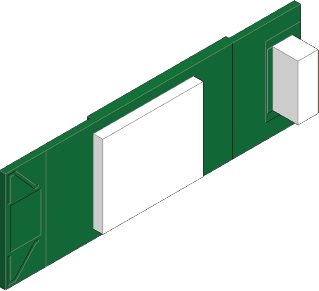

Installation des Wireless-LAN-Moduls

Installieren Sie sie, wenn Sie dieses Gerät über ein WLAN verwenden möchten. Nach der Installation ist es erforderlich, das Verfahren zur Aktivierung des Wireless LAN Moduls zu befolgen.

Dieser Abschnitt beschreibt das Verfahren zur Installation des Wireless LAN-Moduls und dessen Aktivierung vom Bedienfeld aus.

Ethernet und Wireless LAN können gleichzeitig in verschiedenen Netzwerken genutzt werden.

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.



   • Wenn Sie es bei eingeschaltetem System installieren, kann das Hauptsystem oder das Wireless-LAN-Modul beschädigt werden.

   Das Gerät ausschalten

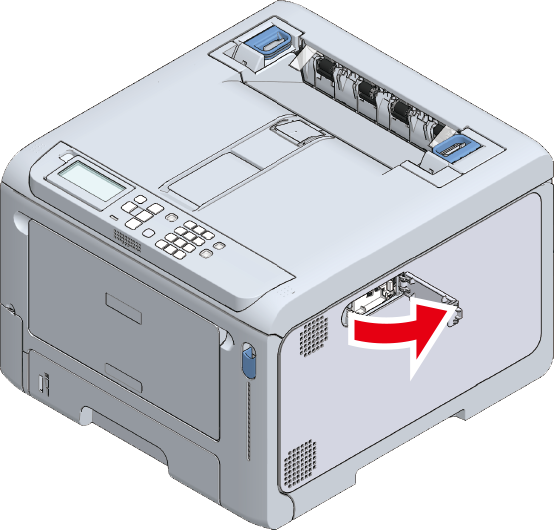

2. Öffnen Sie die Abdeckung des Wireless LAN-Moduls an der Seite des Geräts.

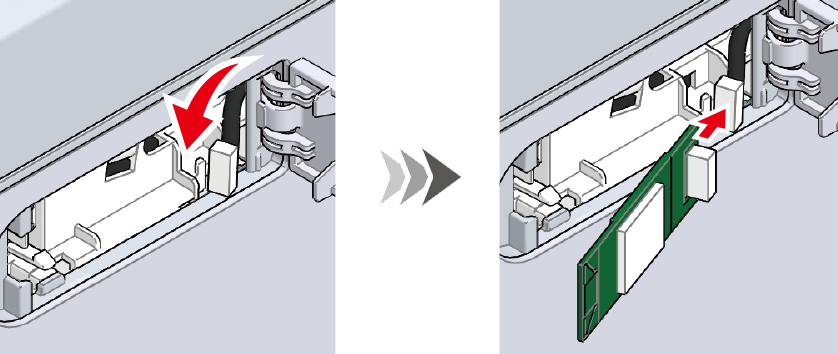

3. Ziehen Sie das Verbindungsstück heraus und setzen Sie es in das Wireless-LAN-Modul ein.

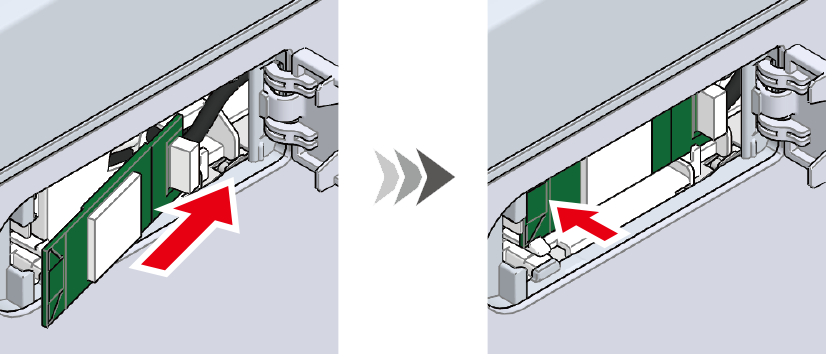

4. Setzen Sie das Wireless-LAN-Modul in dieses System ein.

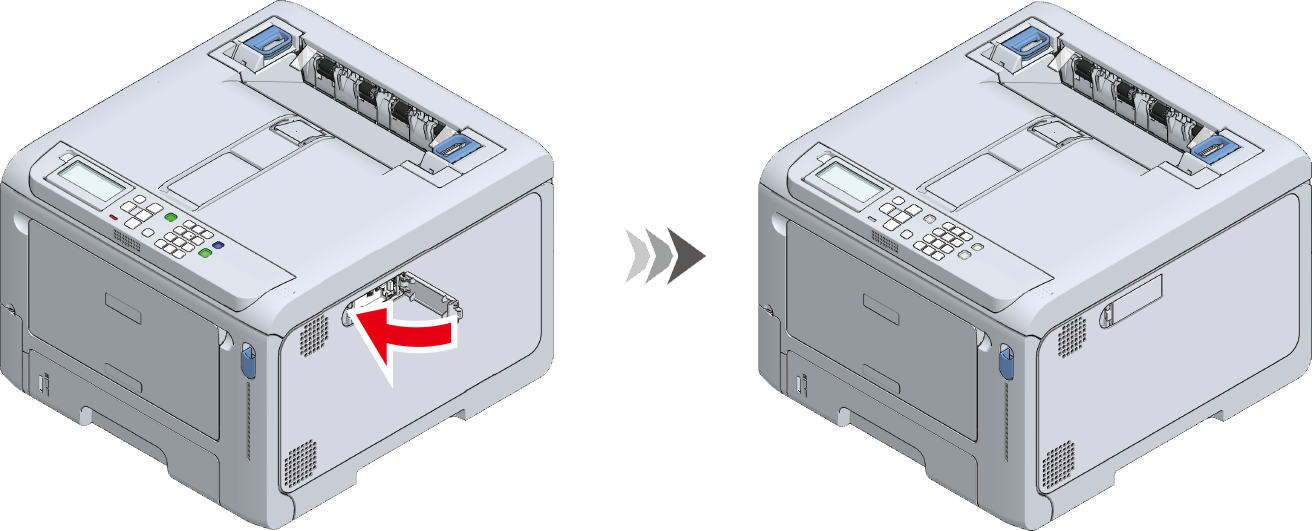

5. Schließen Sie die Abdeckung des Drahtlos-LAN-Moduls.



6. Schließen Sie die Abdeckung des Wireless-LAN-Moduls.

   Anschluss des Netzkabels

7. Schalten Sie dieses Gerät ein.

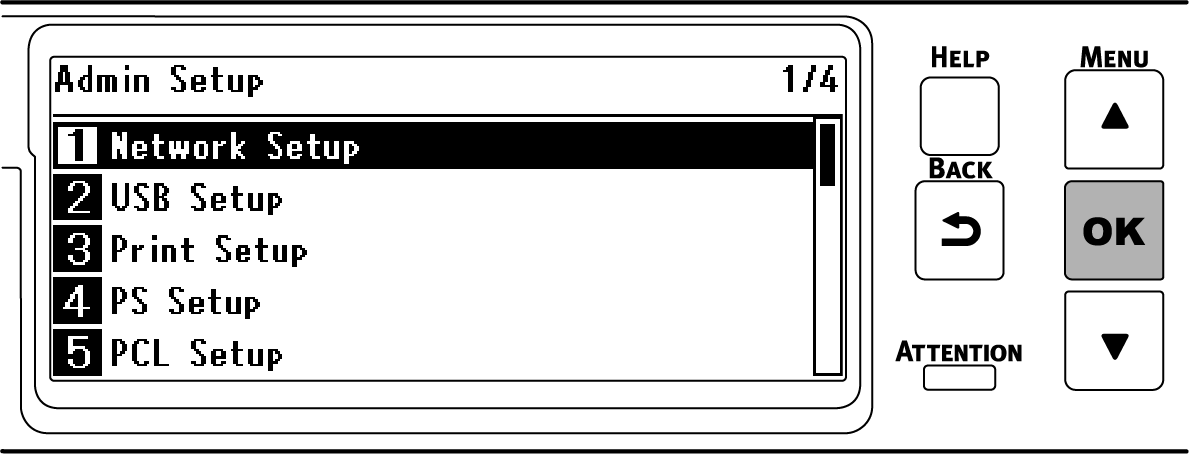

8. Drücken Sie die Bildlauftaste ▼ auf dem Bedienfeld mehrmals, um [Admin Setup (Admin-Einstellung)] auszuwählen, und drücken Sie auf «OK» .

9. Geben Sie das Administratorkennwort mit Hilfe der Zehnertastatur ein, und drücken Sie dann auf «OK».

   Administratorkennwort

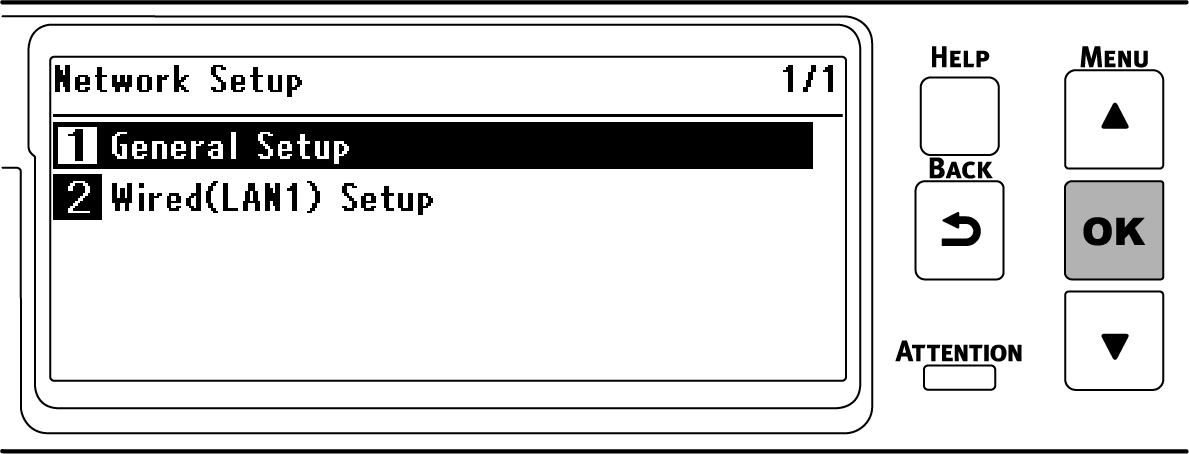

10. Prüfen Sie, ob [Network Setup (Netzwerkeinstellung)] ausgewählt wurde und drücken Sie auf «OK».

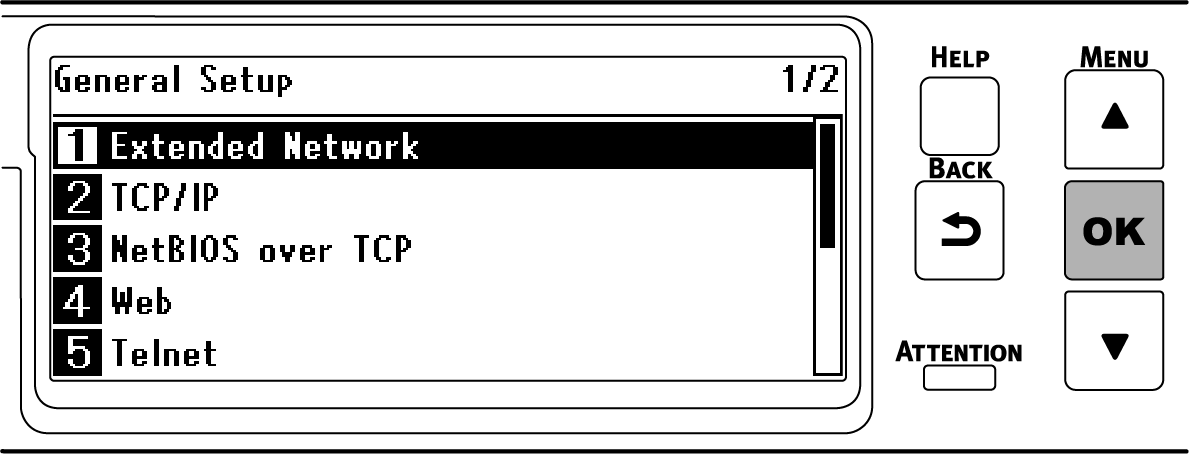

11. Prüfen Sie, ob [General Setup (Allgemeine Einstellungen)] ausgewählt wurde und drücken Sie auf «OK».



12. Prüfen Sie, ob [Extended Network (Erweitertes Netz)] ausgewählt wurde und drücken Sie auf «OK».

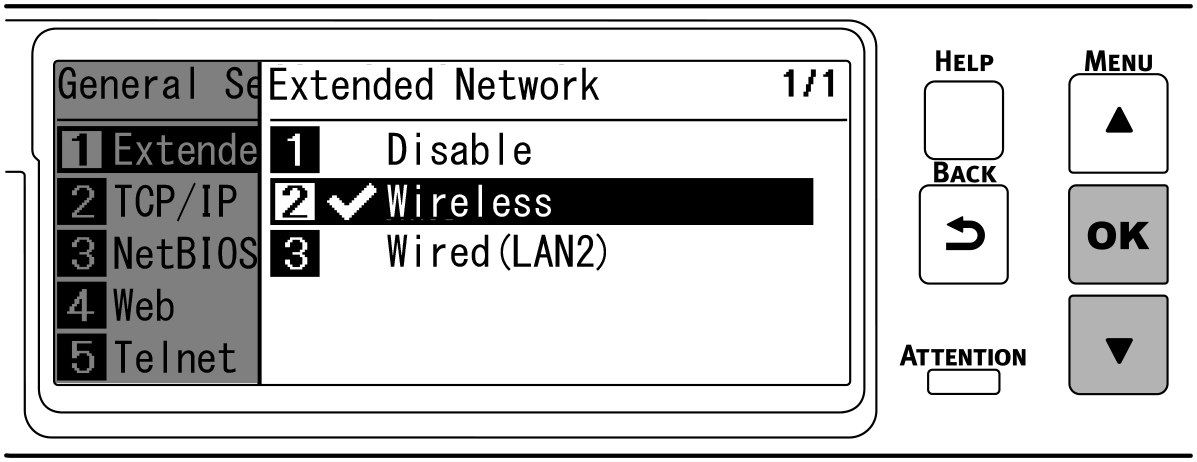

13. Drücken Sie ▼um [Wireless (Kabellos)] auszuwählen, und drücken Sie «OK».

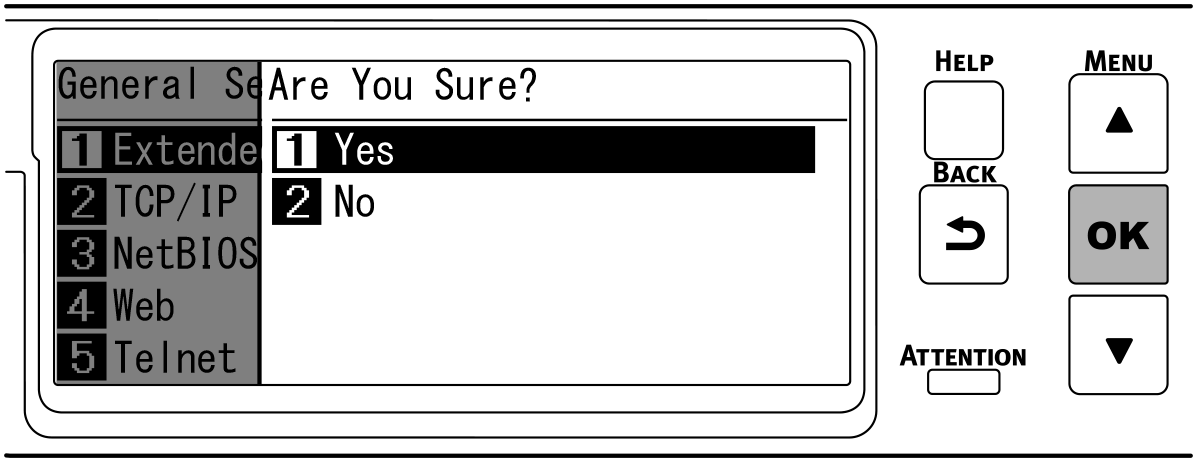

14. Wenn [Are You Sure? (Sind Sie sicher?)] angezeigt wird, überprüfen Sie, ob [Yes (Ja)] ausgewählt ist, und drücken Sie auf «OK».



15. Warten Sie, bis der Standby-Bildschirm beim Neustart dieses Geräts angezeigt wird.

16. Aktivieren Sie [Wireless(Infrastructure) (Wireless-(Infrastruktur))] oder [Wireless(AP Mode) (Wireless (AP-Modus))].

    Herstellung einer Verbindung über WLAN



    • [Wireless(Infrastructure) (Wireless-(Infrastruktur))] und [Wireless(AP Mode) (Wireless (AP-Modus))] können nicht gleichzeitig aktiviert werden.
