Sustitución del tambor de imagen

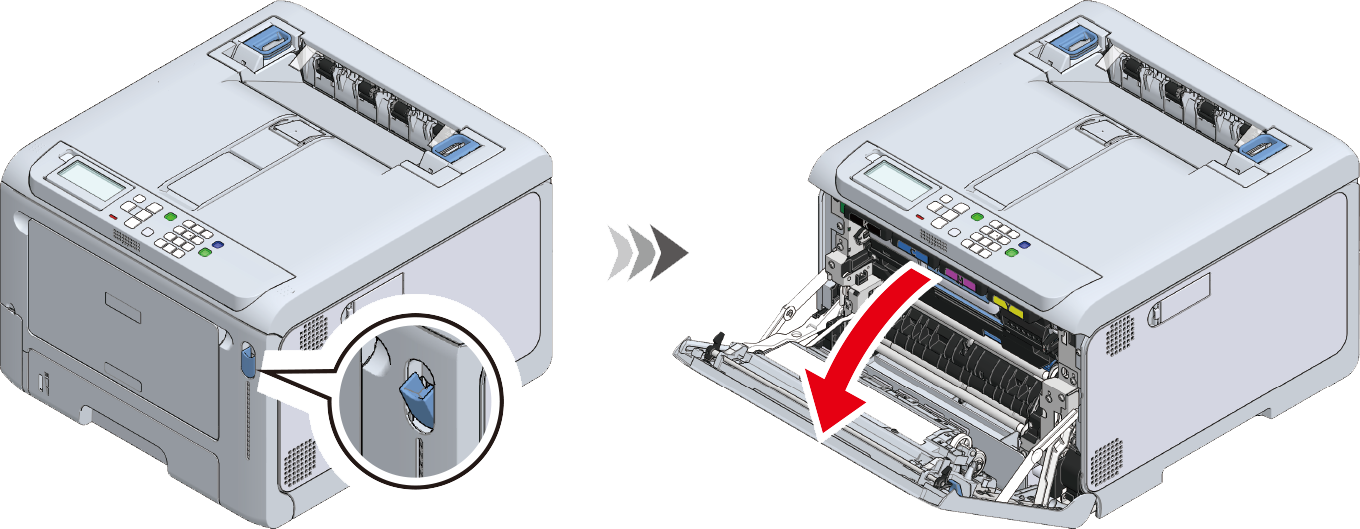

Tire de la palanca de la tapa frontal abierta (azul) para abrir la cubierta delantera.

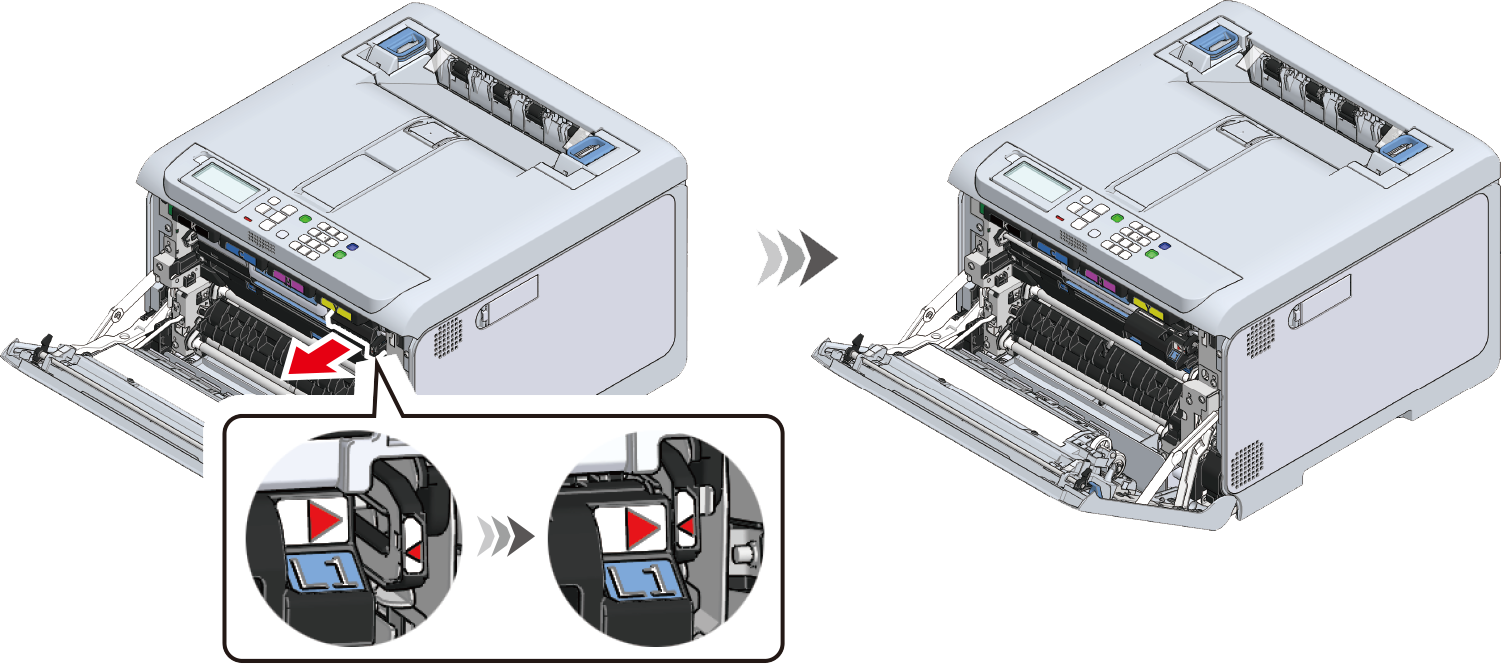

Levante la palanca L1 hasta que la marca del triangulo rojo en la palanca L1 esté alineada con la marca del triangulo rojo dentro de la máquina.
- Si las dos marcas del triángulo rojo no están alineadas correctamente, no puede continuar con el procedimiento de reemplazar el tambor de imagen.

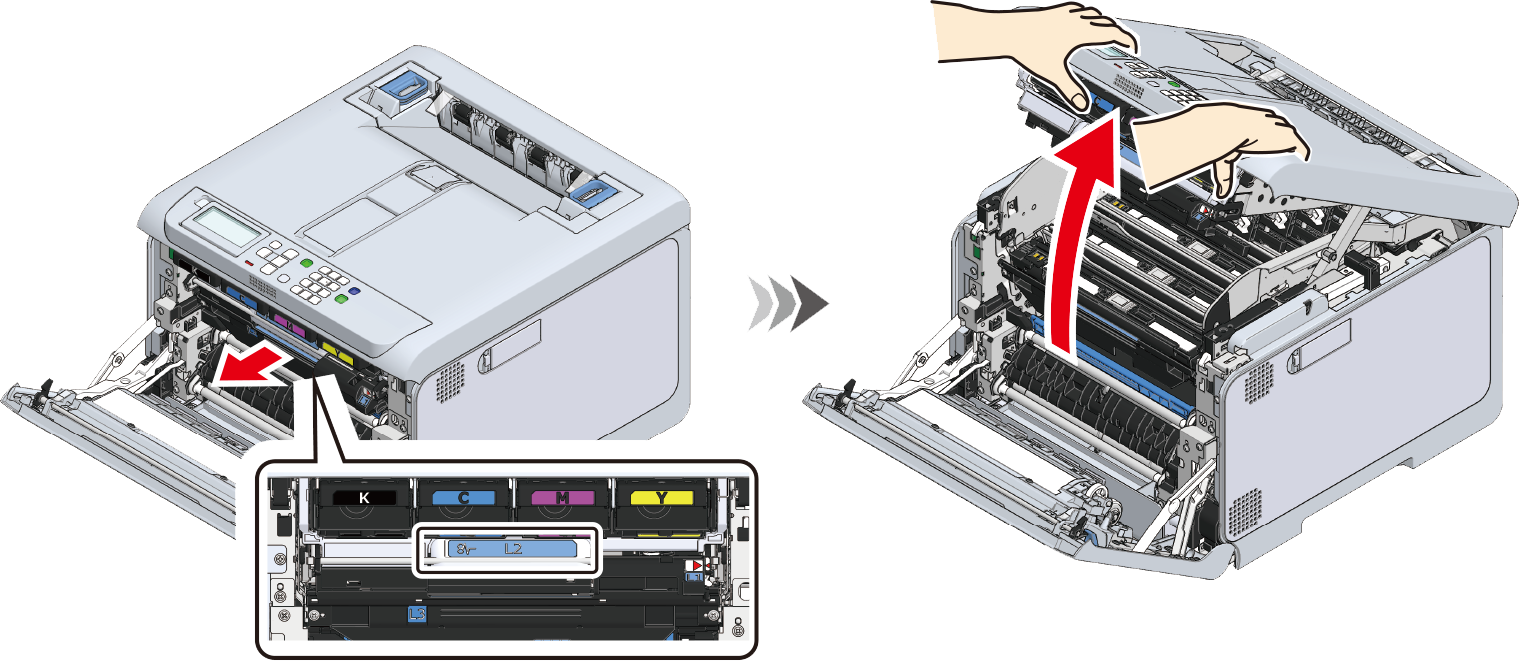

Tire de la palanca L2 y levante la bandeja de salida hasta que alcance la posición de freno.
- La canasta del tambor de imagen no se puede sacar a no ser que la bandeja de salida esté totalmente abierta.

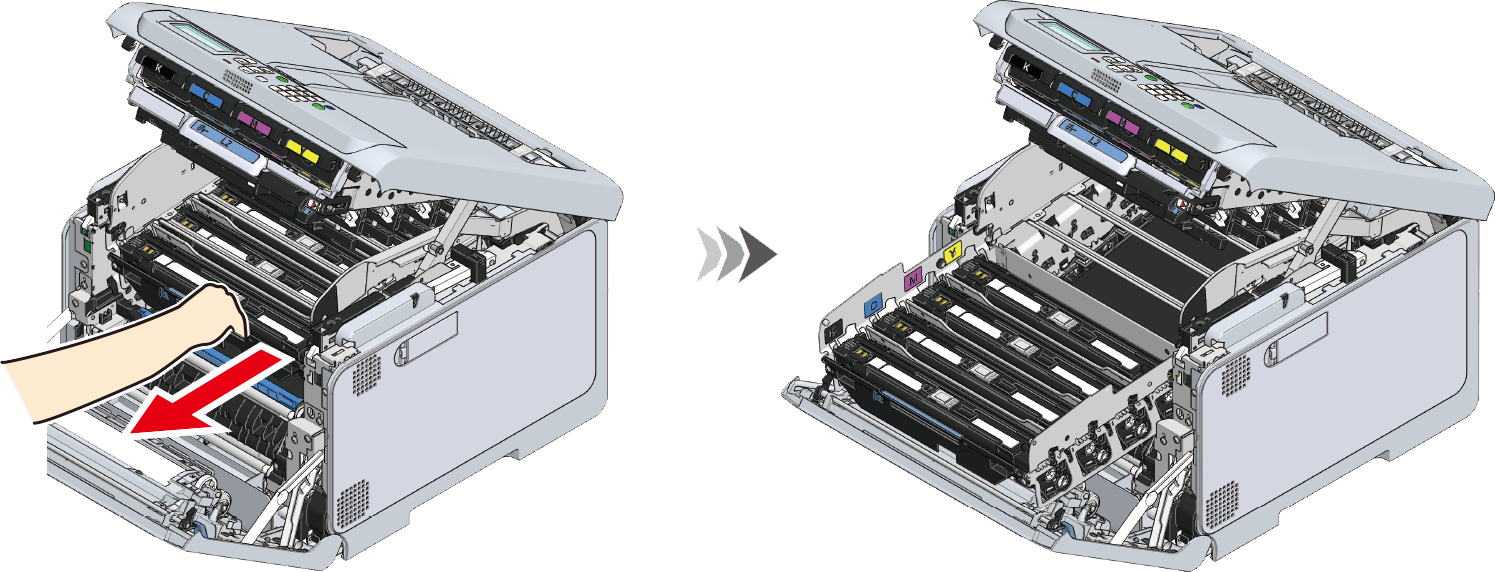

Sujete la asa L3 y saque la cesta del tambor de imagen hasta que se pare.
De lo contrario, podría sufrir quemaduras. No toque el fusor ya que está caliente.

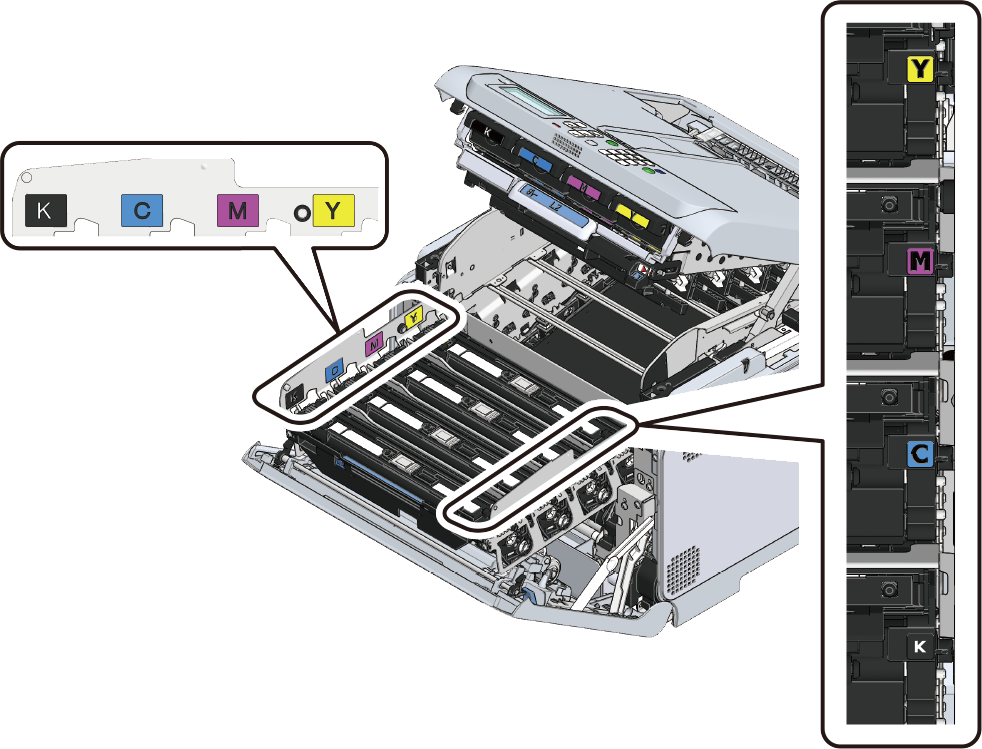

Compruebe el tambor de imagen que hay que cambiar por el color de su etiqueta.

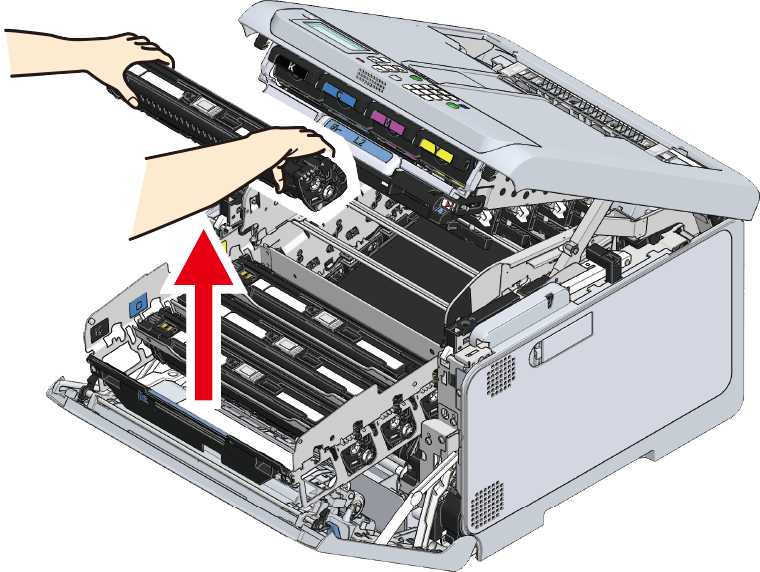

Retire el tambor de imagen del color a reemplazar.
- Manipúlelo con cuidado ya que los tambores de imagen (piezas verdes) podrían resultar fácilmente dañados.
- No exponga el tambor de imagen a la luz solar directa o a una luz interior muy intensa (1.500 lux aproximadamente o superior). No lo deje más de 5 minutos bajo la luz ambiente sin cubrir.
- El tambor de imagen no está fijado en la unidad principal. Puede levantarlo para quitarlo.
Tome el nuevo tambor de imagen del color a reemplazar y sáquelo de su caja.

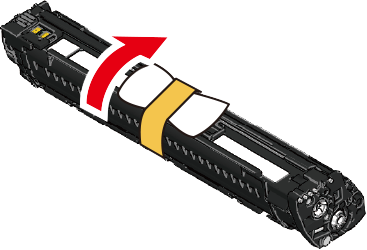

Saque el desecante del nuevo tambor de imagen.

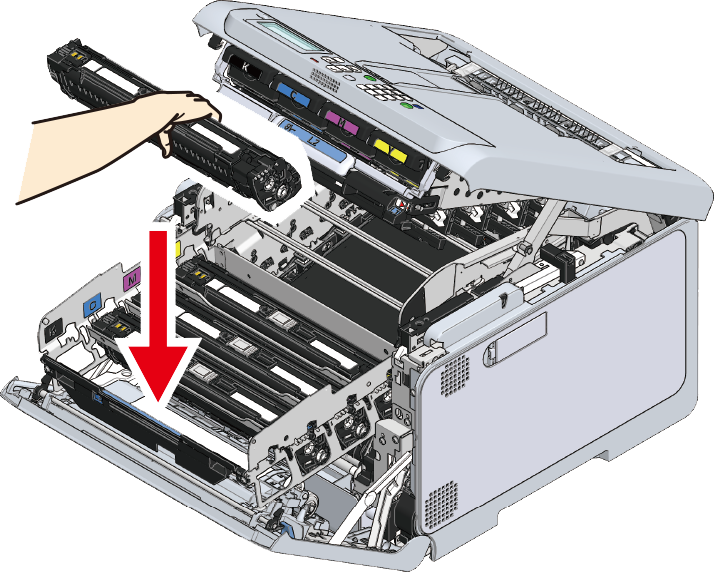

Instale el nuevo tambor de imagen en esta máquina sujetándolo con la etiqueta de color en la derecha.
- Manipúlelo con cuidado ya que los tambores de imagen (piezas verdes) podrían resultar fácilmente dañados.
- No exponga el tambor de imagen a la luz solar directa o a una luz interior muy intensa (1.500 lux aproximadamente o superior). No lo deje más de 5 minutos bajo la luz ambiente sin cubrir.

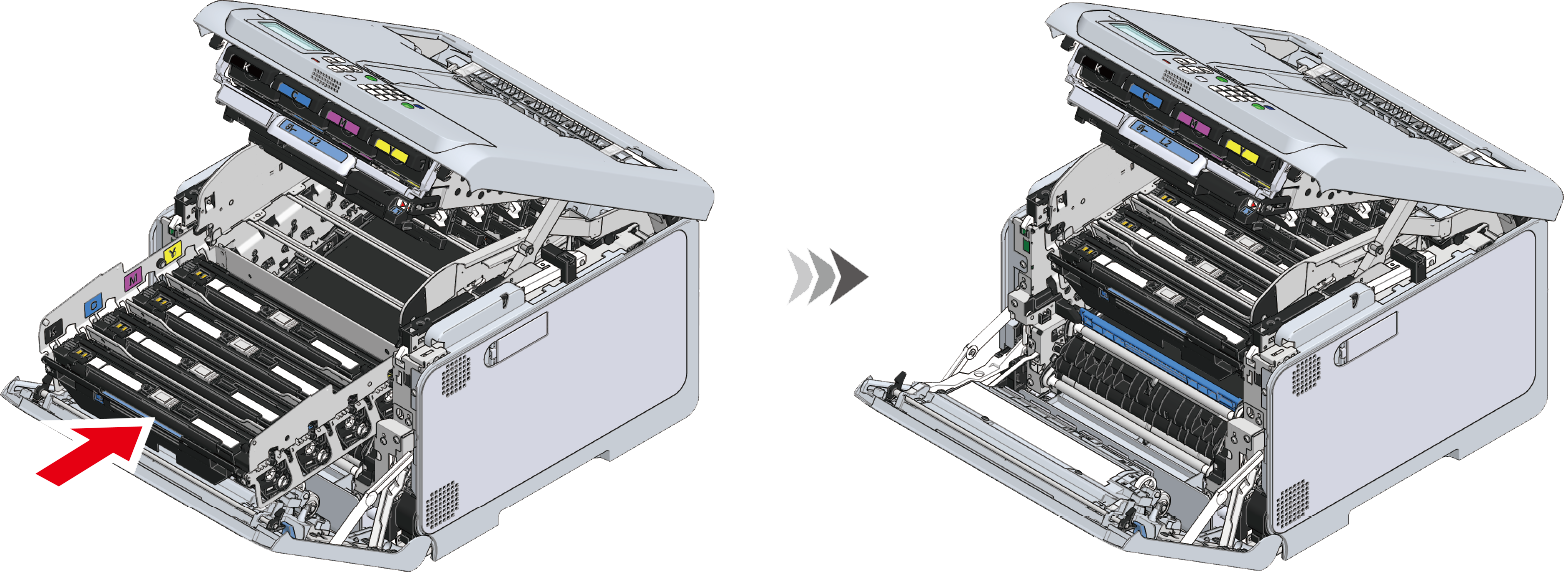

Sujete el asa L3 y pulse la cesta del tambor de imagen.
- Si el tambor de imagen no está instalado correctamente, la cesta del tambor de imagen no puede ajustarse totalmente.
- No se puede cerrar la bandeja de salida a no ser que la cesta del tambor de imagen esté pulsada totalmente.

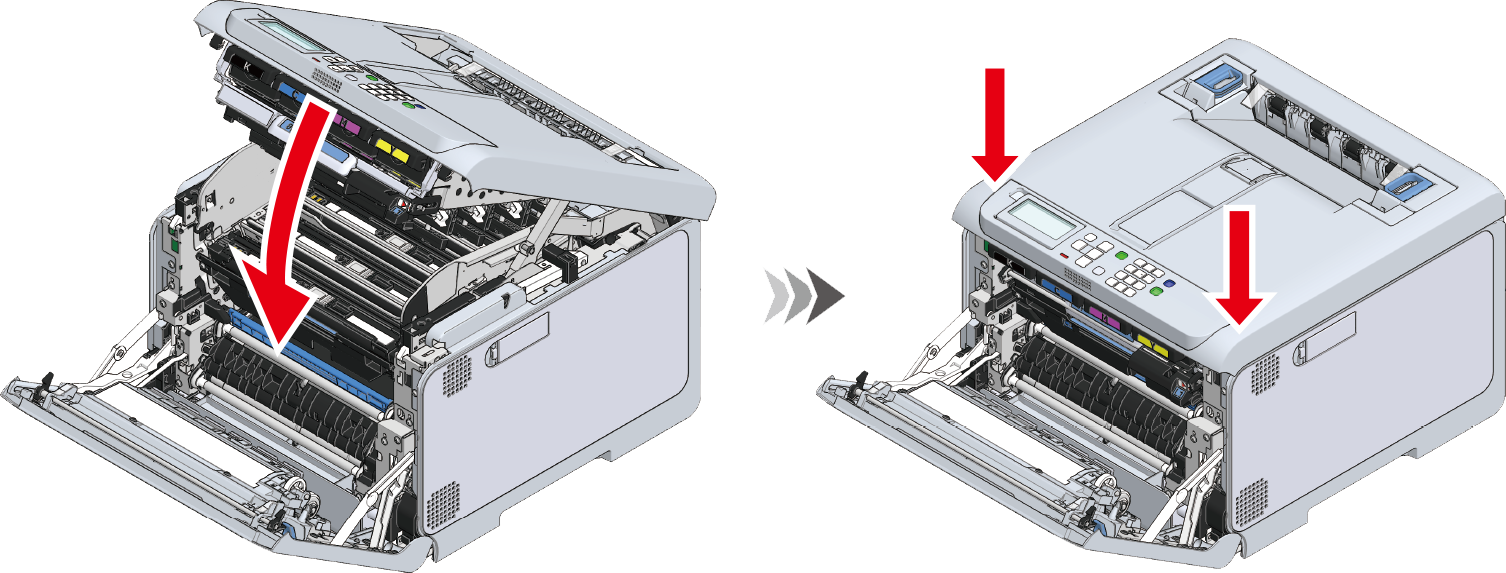

Cierre la bandeja de salida, y empuje con firmeza ambos lados de la parte superior.

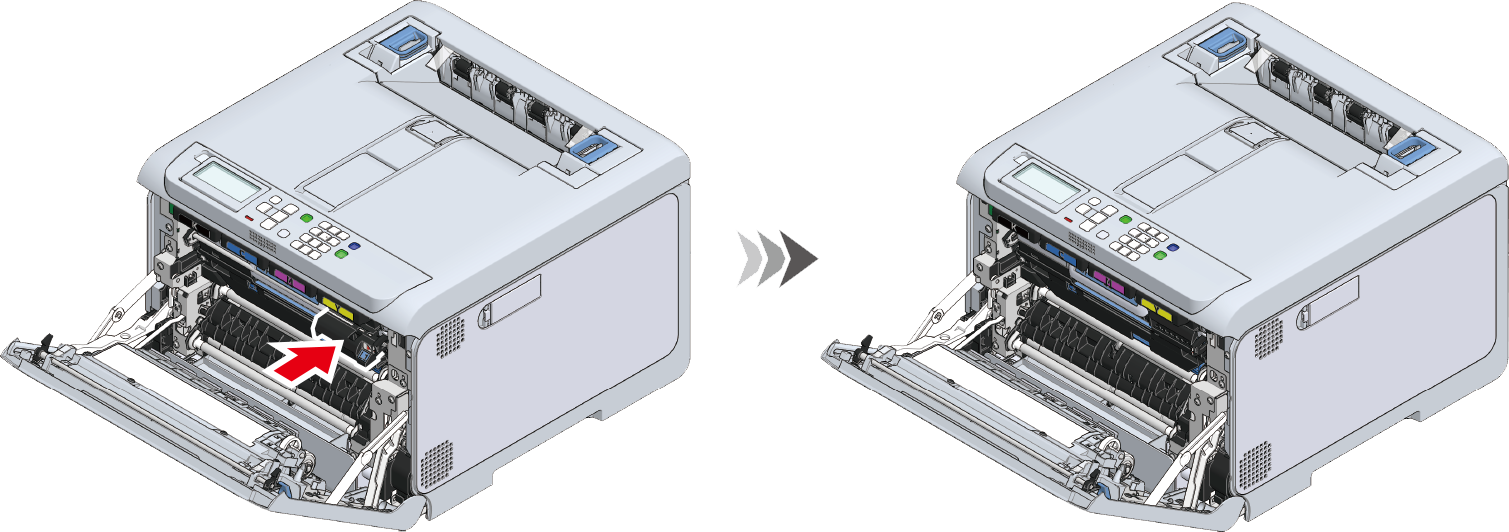

Pulse la palanca L1 totalmente.
- No se puede cerrar la cubierta frontal a no ser que los tambores de imagen de los cuatro colores estén instalados.

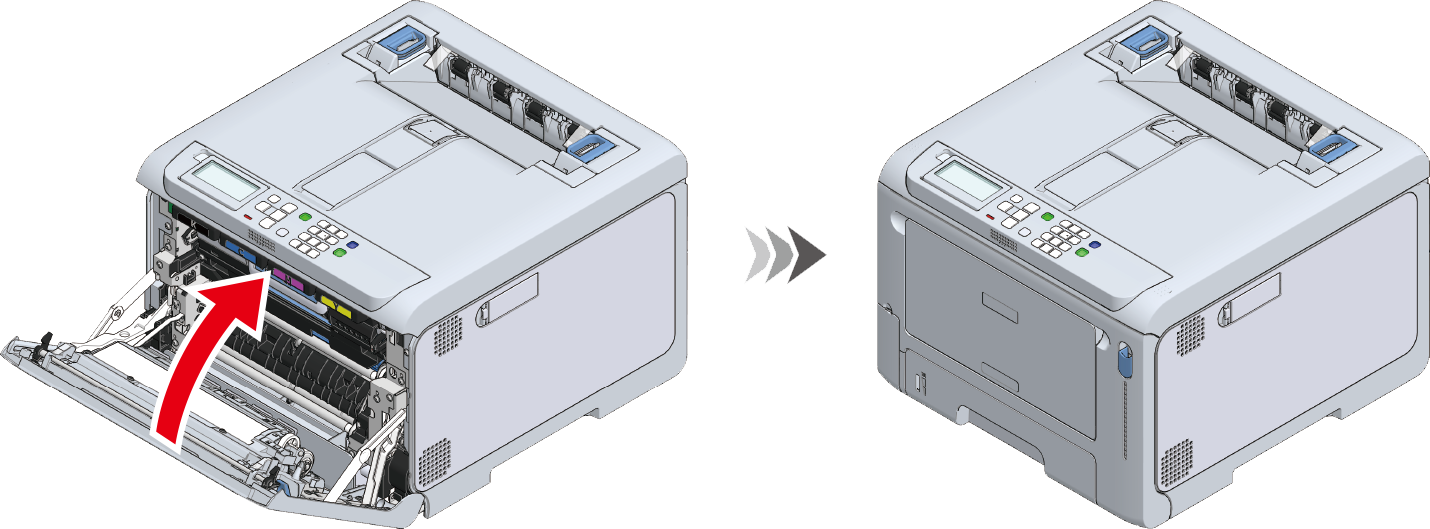

Cierre la cubierta frontal firmemente con ambas manos.
- Recicle el tambor de imagen usado.
