Limpieza de los rodillos de alimentación de papel (bandeja multiuso)

Si se producen atascos de papel con frecuencia, limpie los rodillos de alimentación de papel.

  • Si los atascos de papel persisten incluso una vez que se ha limpiado el rodillos de alimentación del papel, se recomienda reemplazar el rodillo de alimentación del papel.

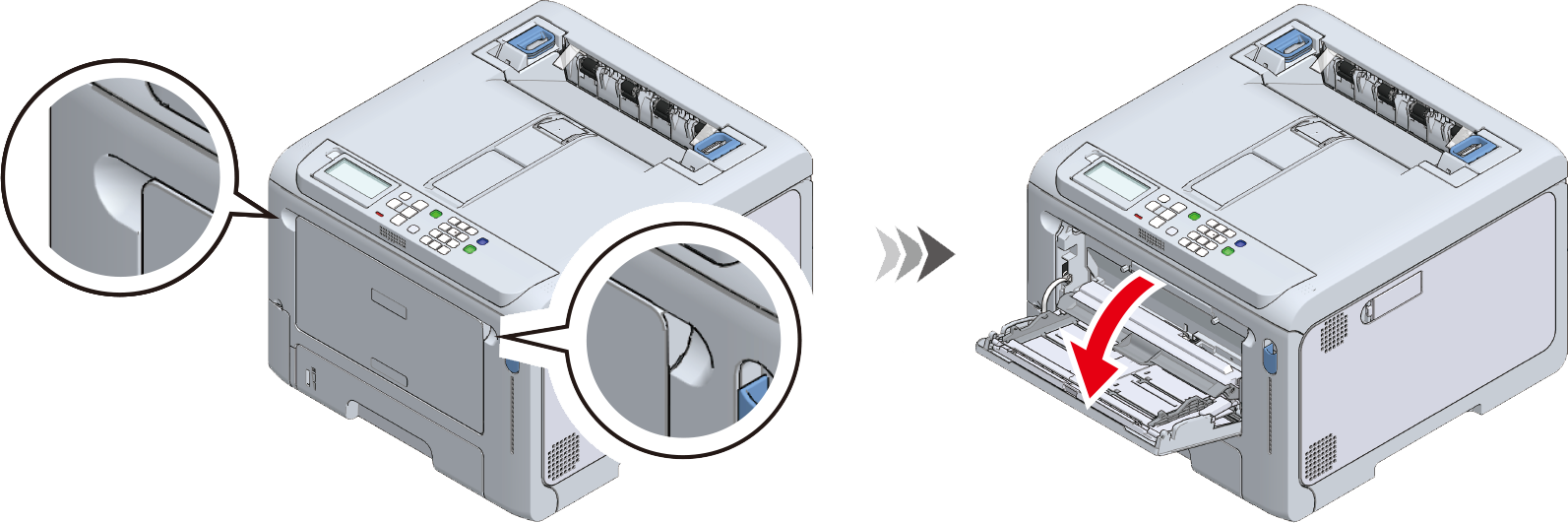

  1. Coloque los dedos delante de la ranura del frente y abra la bandeja multiuso hacia usted.

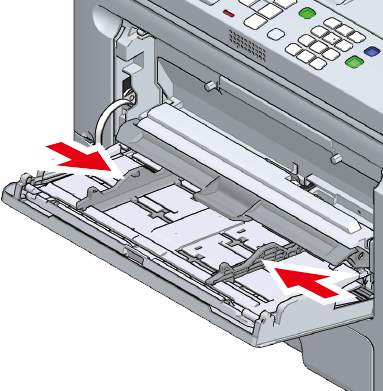

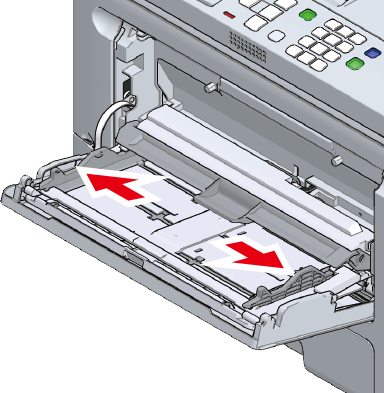

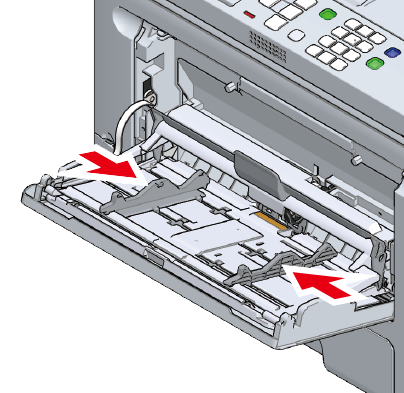

  2. Deslice la guía de alimentación manual hacia adentro.

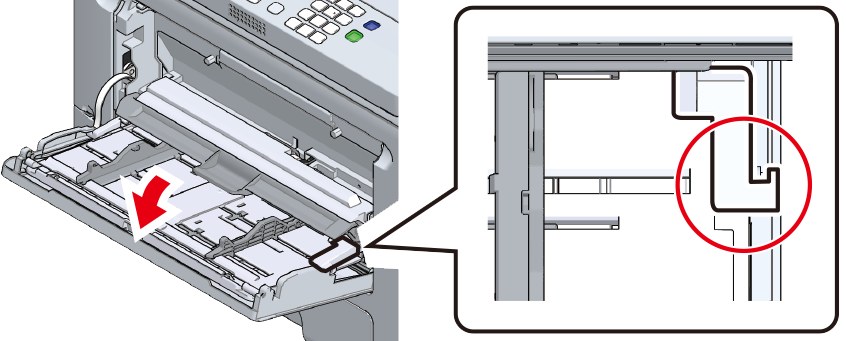

  3. Al levantar la bandejas multiuso suavemente, pulse el brazo derecho hacia dentro y quite la protrusión del brazo de la ranura.

  4. Baje la bandeja multiuso y levante la protusión del brazo.

  5. Al referirse a los pasos 3 y 4, quite la protusión del brazo izquierdo de la bandejas multiuso de la ranura y levántela.

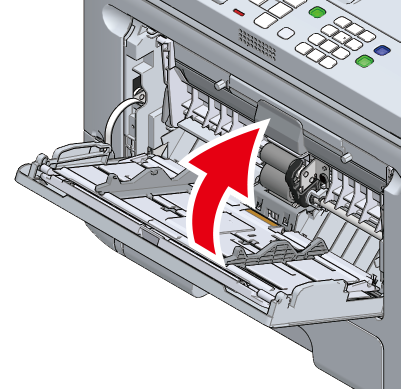

  6. Abra la cubierta de ajuste de papel hasta que se instale en la máquina.

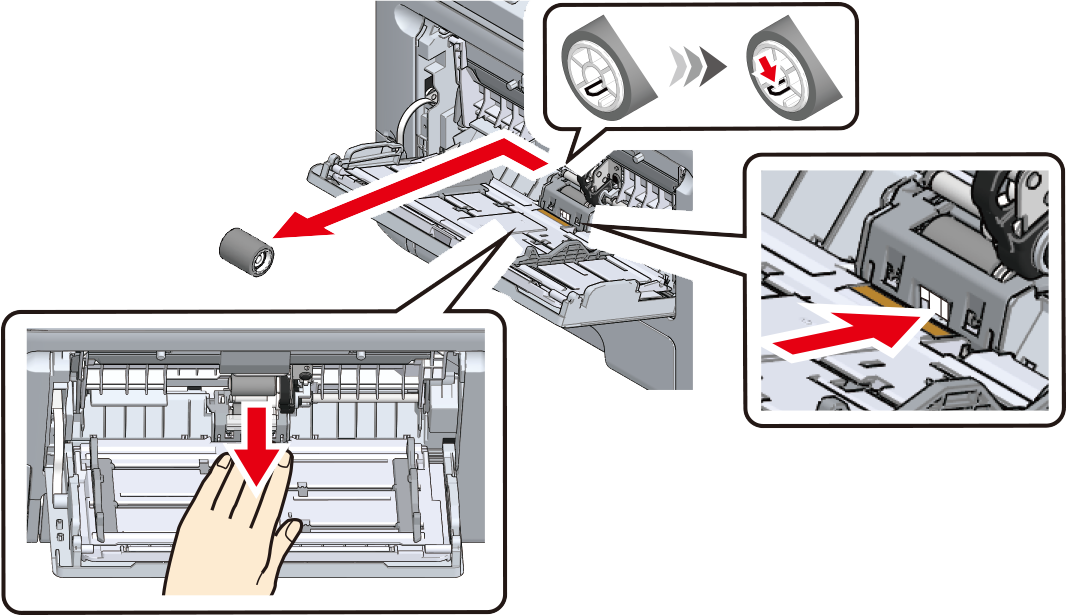

  7. Pulse en el centro hacia abajo de la bandeja multiuso y luego pulse y mantenga la parte blanca que es visible mediante la ventana pequeña a la parte inferior del rodillo de separación. Quite el papel inferior del rodillo de alimentación (sin engranaje) al expandir el lado que sale hacia fuera y deslice hacia la izquierda.

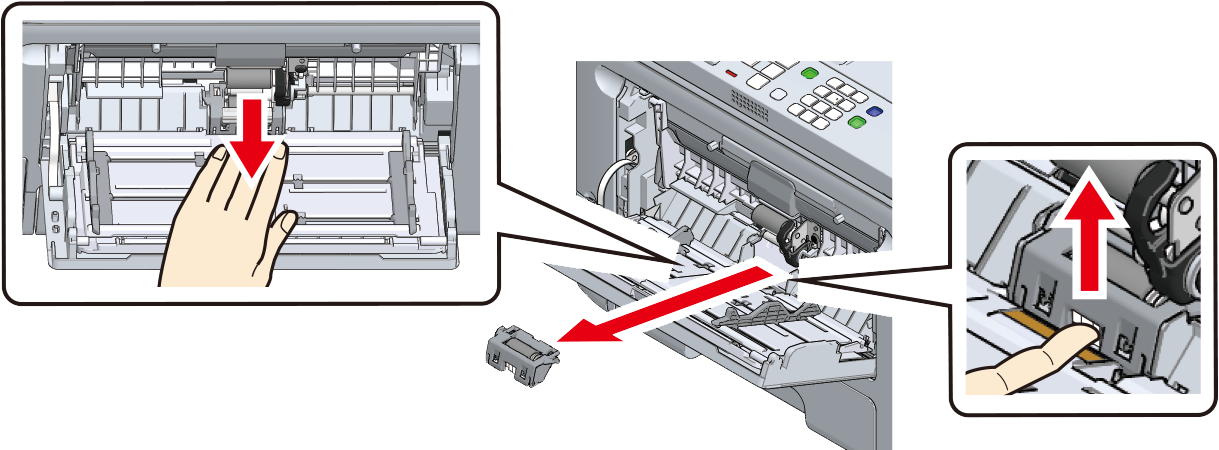

  8. Pulse en el centro de la bandeja multiuso hacia abajo, coloque su dedo encima de la pequeña ventana en el rodillo de separación y pulse hacia arriba para quitar el rodillo de separación.

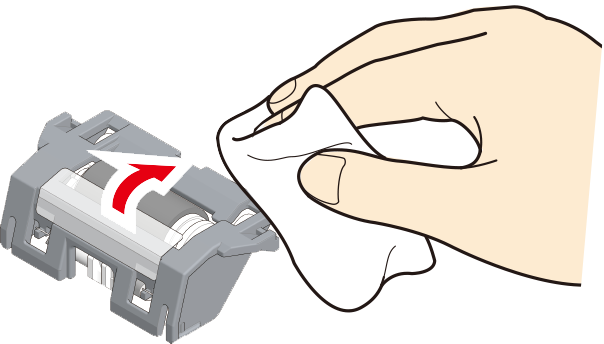

  9. Limpie el rodillo de separación con un trapo ligeramente humedecido en agua mientras gira en la dirección de la flecha.

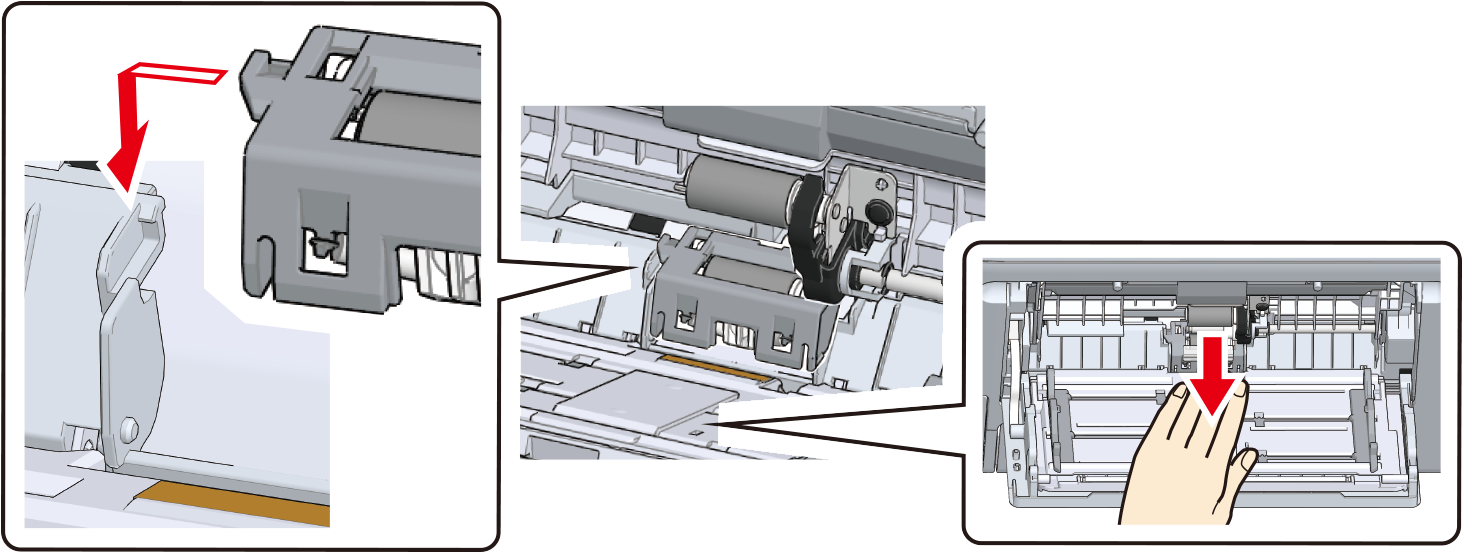

  10. Pulse en el centro hacia abajo de la bandeja multiuso hasta que la parte trapezoidal izquierda del rodillo de separación se ajuste en la ranura de la máquina.

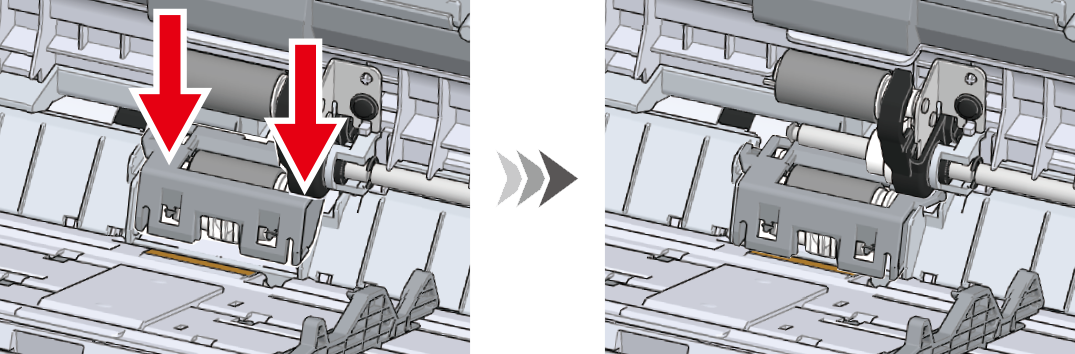

  11. Compruebe que el rodillo de separación está en posición horizontal, luego pulse ambos extremos del rodillo de separación hacia abajo a la vez.

    • No toque la parte de caucho del rodillo.

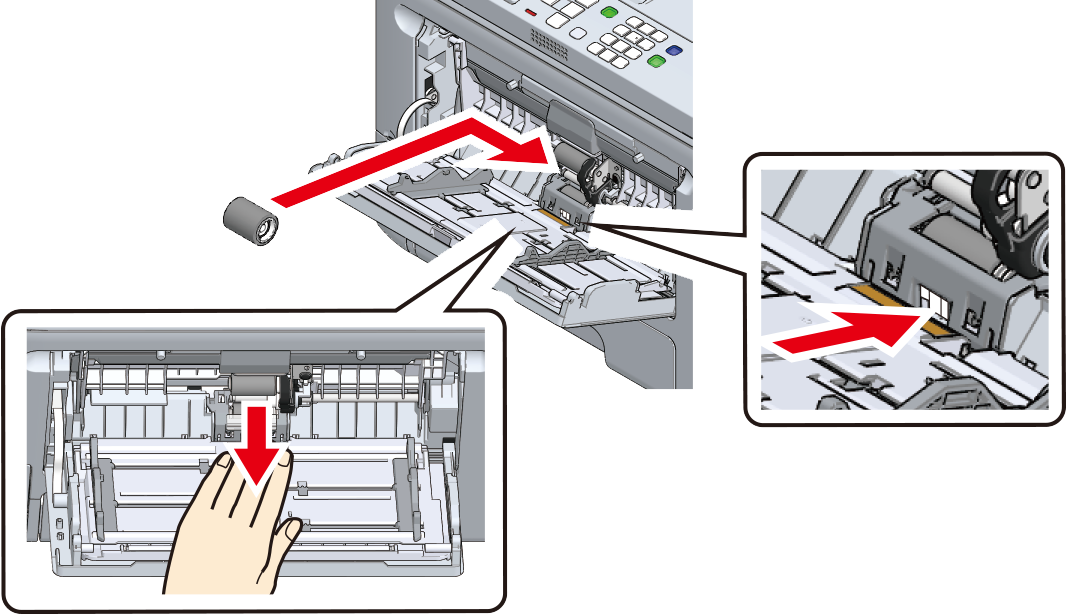

  12. Pulse en el centro hacia abajo de la bandeja multiuso y luego pulse y mantenga la parte blanca que es visible mediante la ventana pequeña a la parte inferior del rodillo de separación. Con el lado que sobresale a la izquierda, instale el rodillo de alimentación de papel (sin engranaje) en el eje inferior al deslizarlo a la posición más interna.

    Si es difícil introducirlo, deslice para instalar el rodillo de alimentación de papel (sin engranaje) mientras lo gira hacia abajo.

  13. Limpie el rodillo de alimentación del papel (sin engranaje, con engranaje) con un paño ligeramente humedecido con agua.

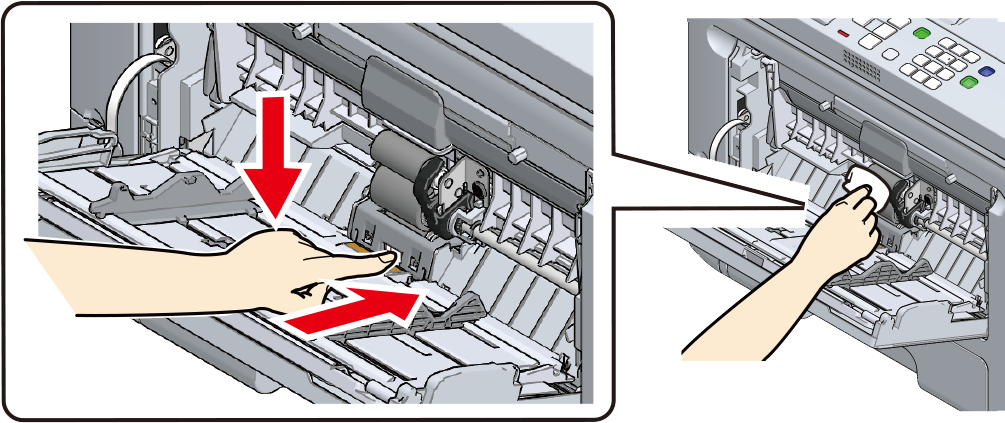

    • Si es difícil limpiar el rodillo de alimentación del papel (sin engranaje), límpielo mientras pulsa hacia abajo en el centro de la bandeja multiusos y luego pulse la parte blanca que es visible mediante la pequeña ventana en la parte inferior del rodillo de separación.

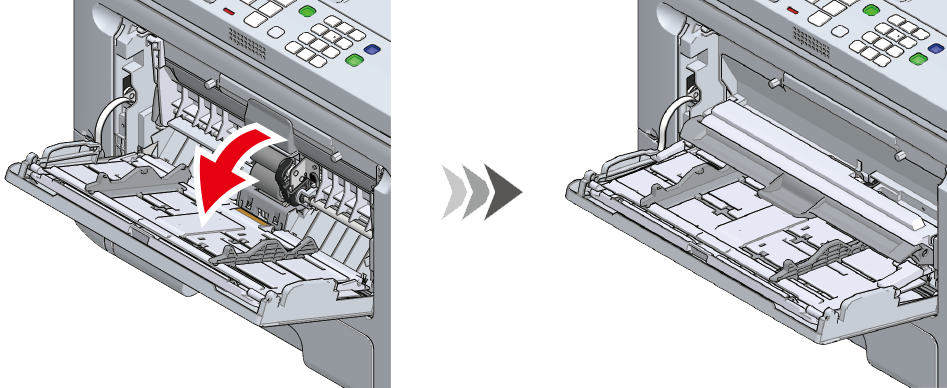

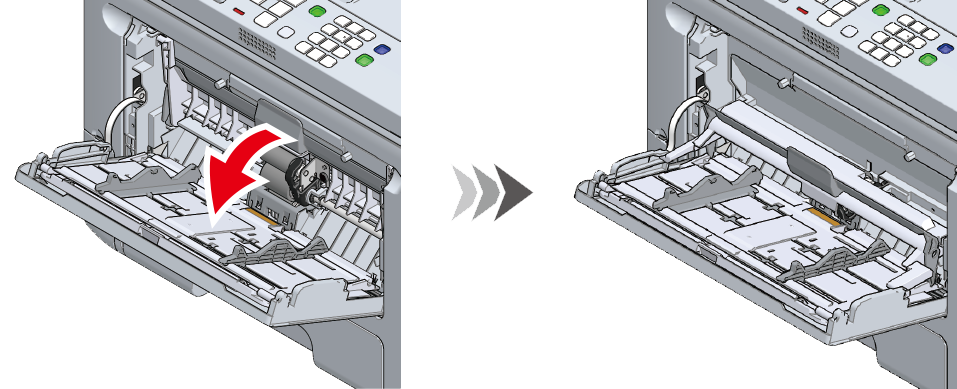

  14. Mueva la cubierta donde se coloca el papel hacia abajo.

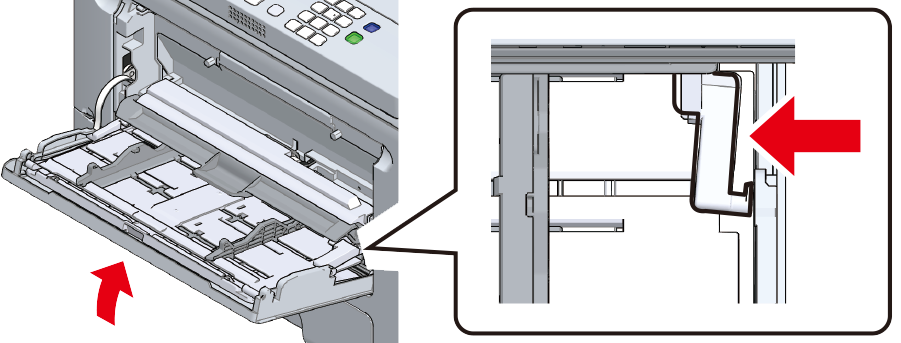

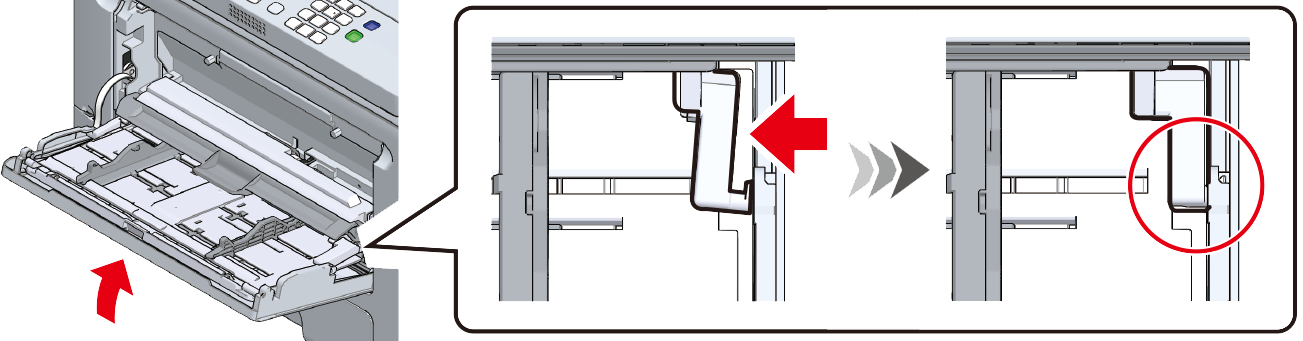

  15. Al pulsar el brazo derecho a la bandejas multiuso hacia dentro, levante la bandeja multiuso y enganche la protusión del brazo en la ranura.

    • Si cierra la bandeja multiuso sin volver a colocar la protusión del brazo a la posición correcta, la cubierta de ajuste de papel puede romperse. Asegúrese de engancharla a la posición correcta.
  16. Del mismo modo, enganche la protusión del brazo izquierdo de la bandejas multiuso a la ranura.

    • Si cierra la bandeja multiuso sin volver a colocar la protusión del brazo a la posición correcta, la cubierta de ajuste de papel puede romperse. Asegúrese de engancharla a la posición correcta.
  17. Deslice la guía de alimentación manual hacia fuera.

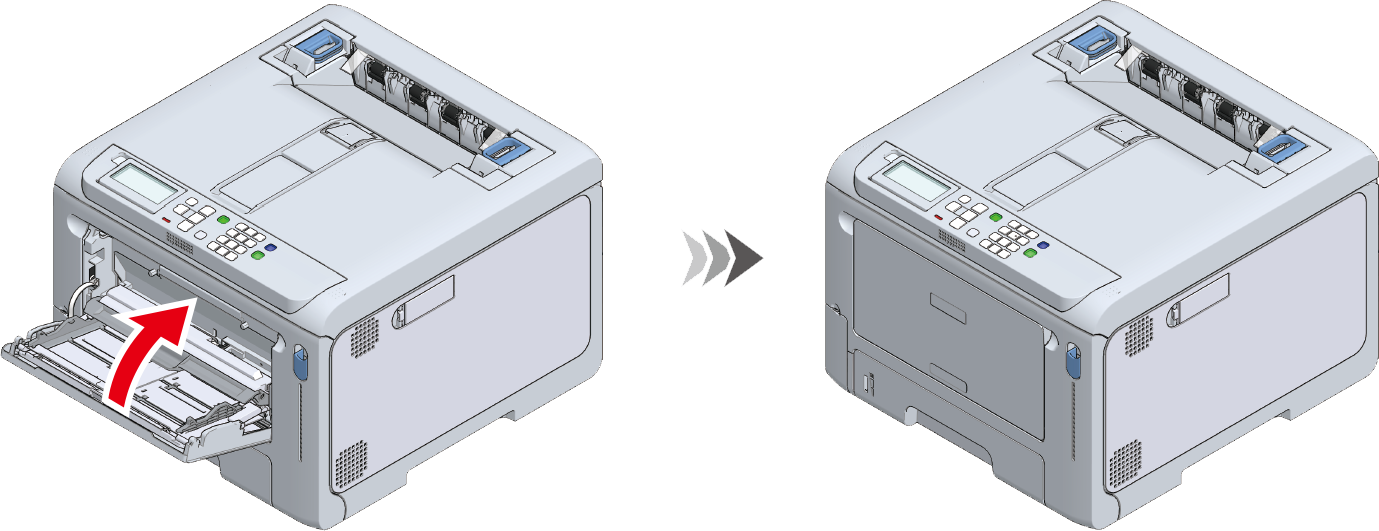

  18. Cierre la bandeja multiuso.

    Si la bandeja multiuso no se cierra, compruebe del paso 14 al 17.
