Instalación de la unidad de bandeja de expansión
 | Hacerlo podría provocar lesiones. |  |
Esta máquina se puede caer. Asegúrese de instalar las partes fijas adjuntas. Para usar el soporte de ruedas dedicado, asegúrese de montar el pie antivuelco. | ||
Monte la bandeja de expansión para incrementar la cantidad de papel que se puede cargar. Después de la instalación, configure el número de bandejas en el controlador de la impresora.
Se pueden instalar hasta 3 bandejas de extensión. Asegúrese de instalar las partes fijas adjuntas.
Para instalar cualquiera de las tres bandejas de expansión instaladas, se recomienda instalar el soporte con ruedas opcional para evitar que se vuelque. Asegúrese de montar el pie antivuelco.
Se necesita un destornillador con cabeza plana para instalar la unidad de la bandeja de expansión.
- La caja de embalaje y el material de amortiguación son necesarios para enviar la bandeja de expansión. No los deseche, guárdelos en un lugar seguro.
Cuando una bandeja se usa para imprimir de ella, si la posición de impresión cambia, corrija la posición de impresión para cada bandeja de extensión. Para más información, vea "Corregir la posición de impresión de la bandeja".

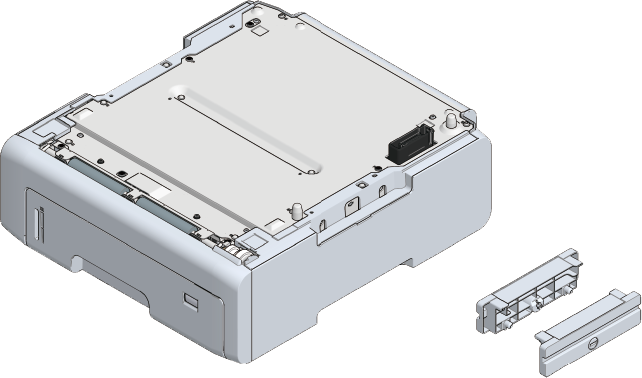

Modelo: N36810A |
|---|
| Hacerlo podría provocar lesiones. | |
Esta máquina pesa unos 30 kilos aproximadamente, asegúrese que la levantan entre 2 personas como mínimo. | ||
Esta sección describe la instalación de las dos unidades de las bandejas de expansión como un ejemplo.
Gire esta máquina y quite el cable de alimentación y todos los cables.
- Asegúrese de apagar la máquina y de desenchufar el cable eléctrico y todos los cables antes de instalar la unidad de la bandeja de expansión. Si la bandeja de expansión se instala cuando esta enencida, esta máquina y la unidad de la bandeja de expansión pueden estar dañados.
- La instalación con un cable conectado puede provocar que se quede atrapado en el cable y se lesione.
Instale una bandeja de expansión.

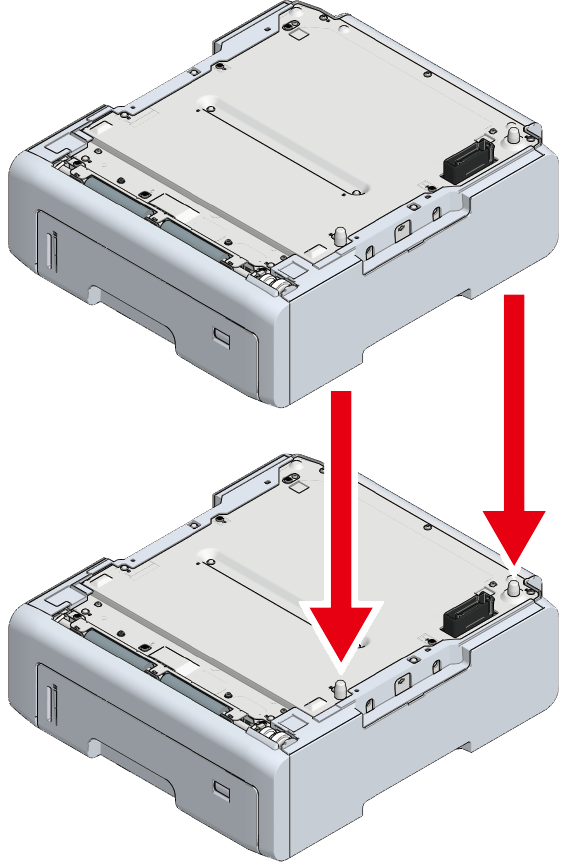

Apile con cuidado la bandeja de expansión adicional en la bandeja de expansión instalada en el paso 2 para que esté alineada en la parte derecha y frontal y las protusiones se encajen con los agujeros en la parte inferior.
Fije las bandejas de expansión apiladas en ambos lados con los accesorios mediante un destornillador con la cabeza plana.
Con la unidad principal y las bandejas de expansión alineadas en la parte derecha y frontal, apílelas suavemente para que las protusiones de la bandeja de expansión encajen con los agujeros en la parte inferior de la unidad principal.

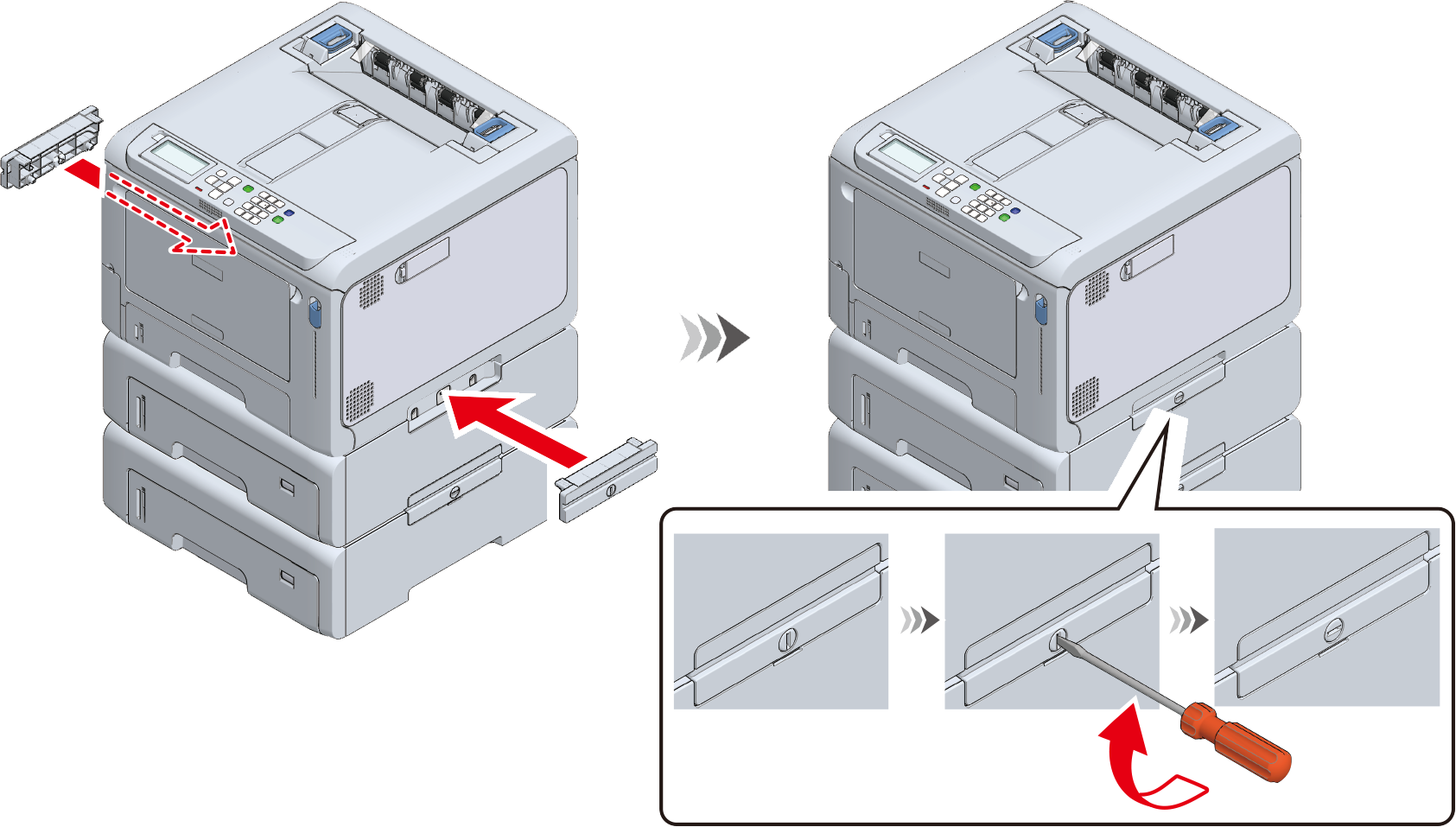

Fije la unidad principal y las bandejas de expansión usando un destornillador de cabeza plana.
- Cuando mueva esta máquina o sustituya los consumibles o unidades de mantenimiento o cargue papel en la bandeja, compruebe los siguientes puntos para evitar que la impresora se vuelque.

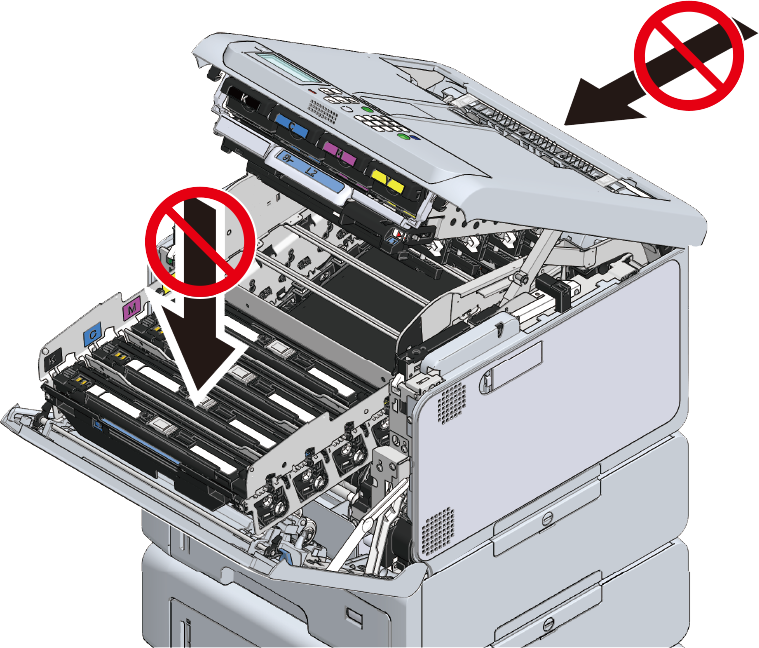

No pulse en la parte posterior de esta máquina o la cesta del tambor cuando la bandeja de salida está abierta y el tambor de imagen esté sacado.
No presione el casete desde arriba cuando se ha extraído el casete.

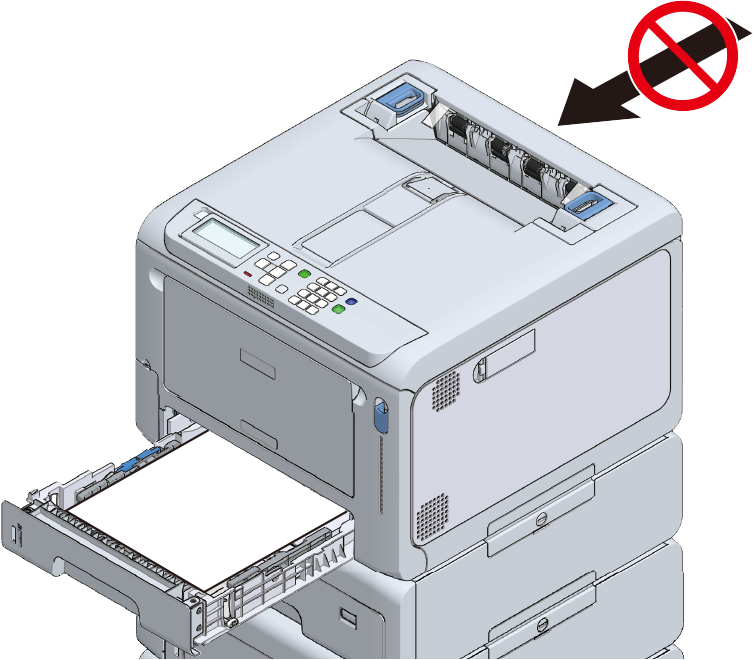

No pulse en la máquina desde la parte posterior con los casetes fuera.
- Cuando mueva esta máquina o sustituya los consumibles o unidades de mantenimiento o cargue papel en la bandeja, compruebe los siguientes puntos para evitar que la impresora se vuelque.
Conecte el cable de alimentación y desconecte los cables en la parte posterior de la unidad principal.
Encienda esta máquina.
- Pulse el botón de desplazamiento en el panel operador varias veces para seleccionar [Configuration (Configuración)], y pulse «OK (ACEPTAR)».
- Compruebe que [Tray Count (Contador Bandejas)] está seleccionado y, a continuación, pulse el botón «OK (ACEPTAR)».
- Asegúrese que la pantalla muestre la bandeja de expansión instalada.
- Después de confirmar el contenido, pulse «ON LINE (EN LÍNEA)» para volver a la pantalla en espera.
Después de conectar esta máquina a un ordenador y completar la instalación del software, configure la unidad de la bandeja de expansión en el controlador de la impresora.
