Remplacement de la courroie

Pour le cycle de remplacement, voir « Courroie ».

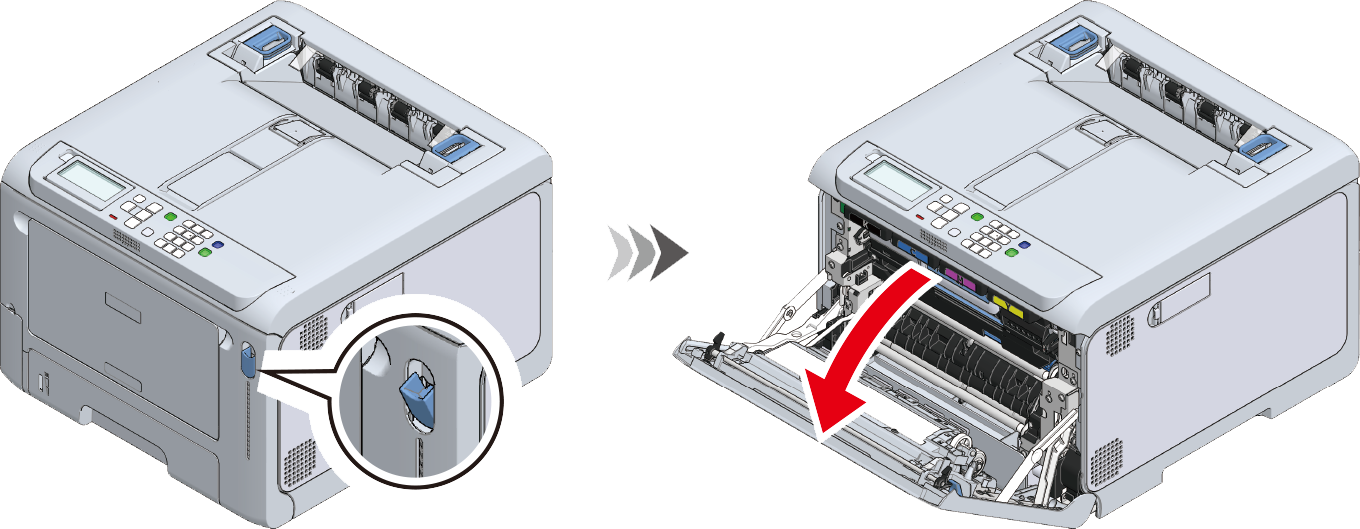

1. Tirez le levier d’ouverture du couvercle avant (bleu) pour ouvrir le couvercle avant.

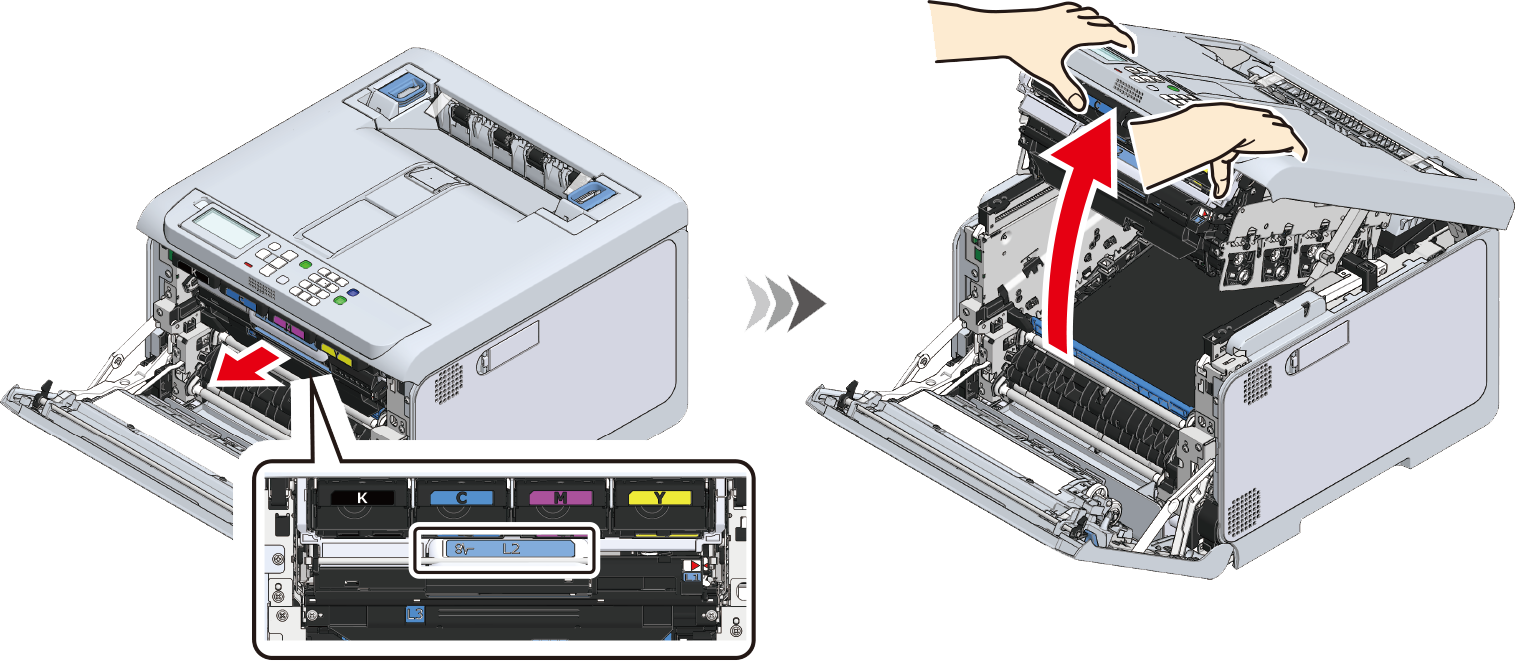

2. Tirez le levier L2 et soulevez le bac de sortie jusqu'à la position d'arrêt.

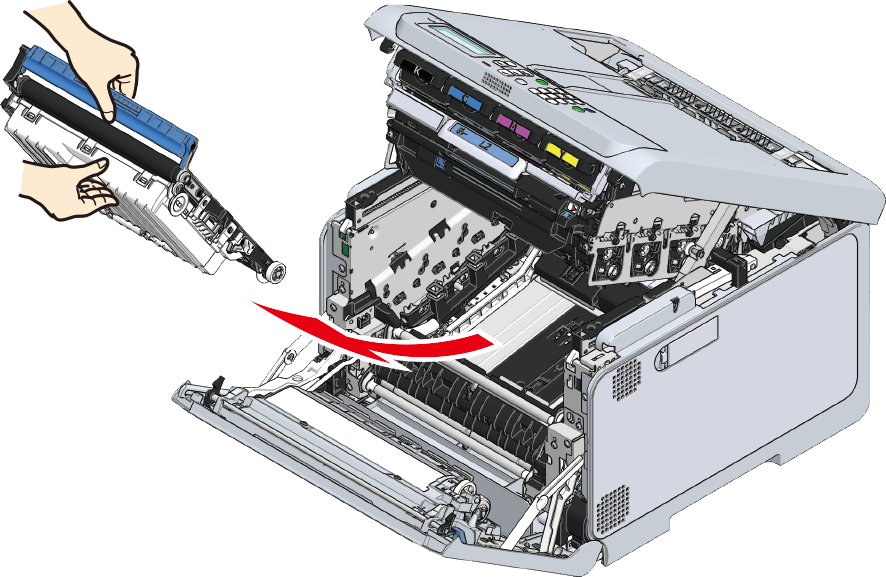

3. Retirez l’unité de courroie en tenant sa poignée bleue.

   	Le faire peut provoquer des brûlures.
   Ne pas toucher le four car il est chaud.



   • Les tambours d’image pouvant être facilement endommagés (partie verte), les manipuler avec précaution.
   • Ne pas exposer le tambour d'image directement à la lumière du soleil ou sous une forte lumière (environ 1 500 lux ou plus). Ne le laissez pas à découvert pendant plus de 5 minutes, même à la lumière ambiante.

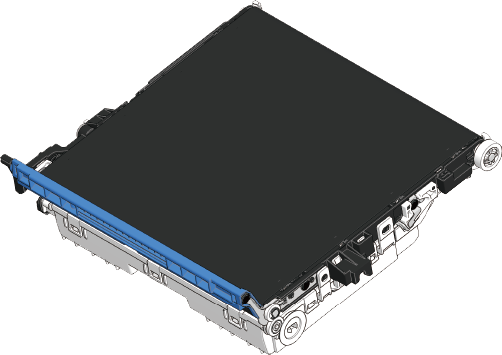

4. Retirez la nouvelle courroie de sa boîte.

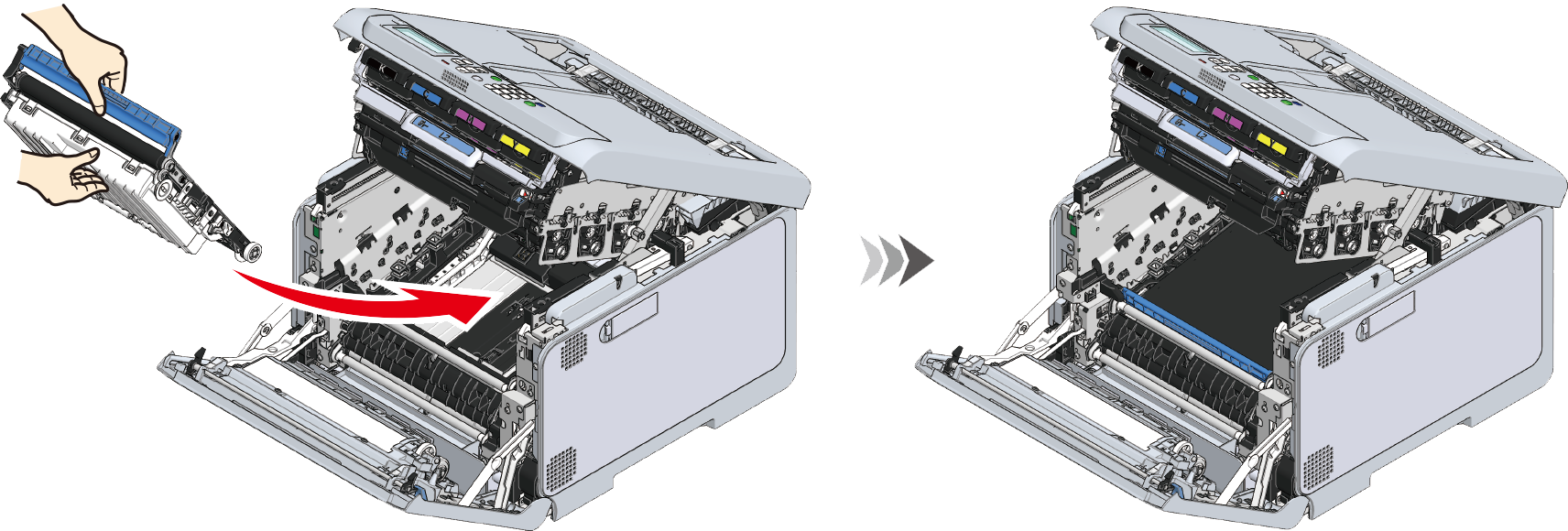

5. Installez l’unité de courroie dans cette machine en tenant sa poignée bleue.

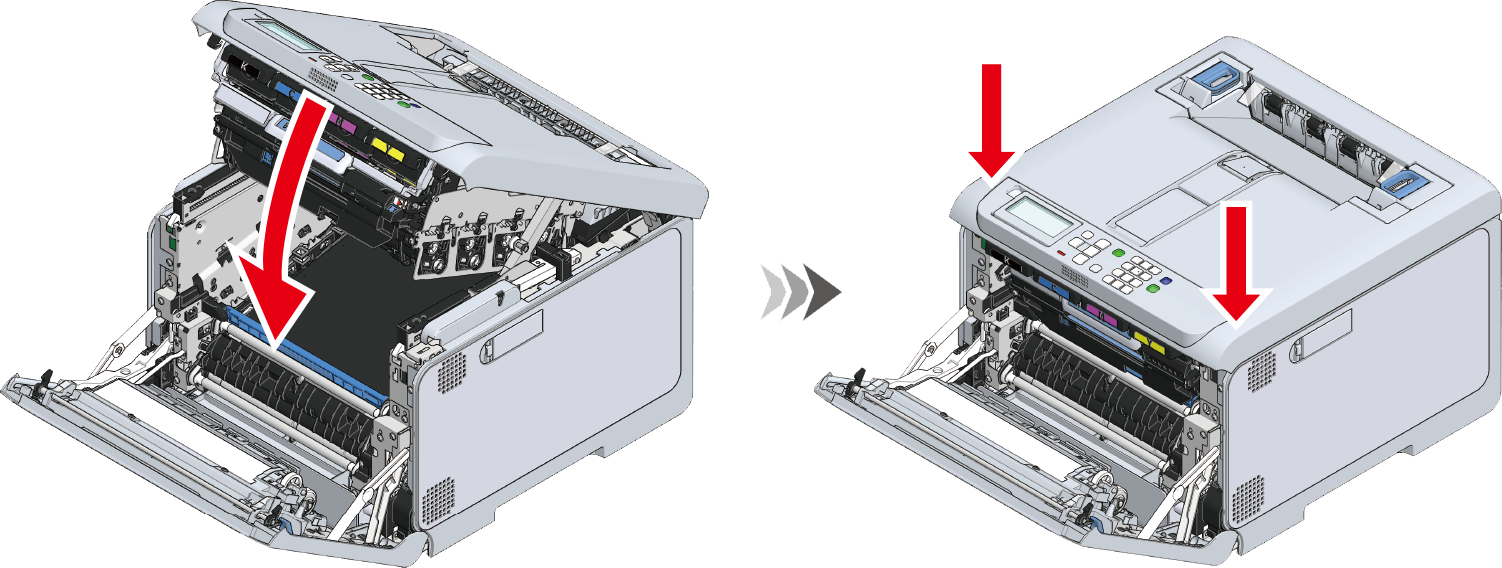

6. Fermez le bac de sortie et baissez fermement les deux côtés par le haut.

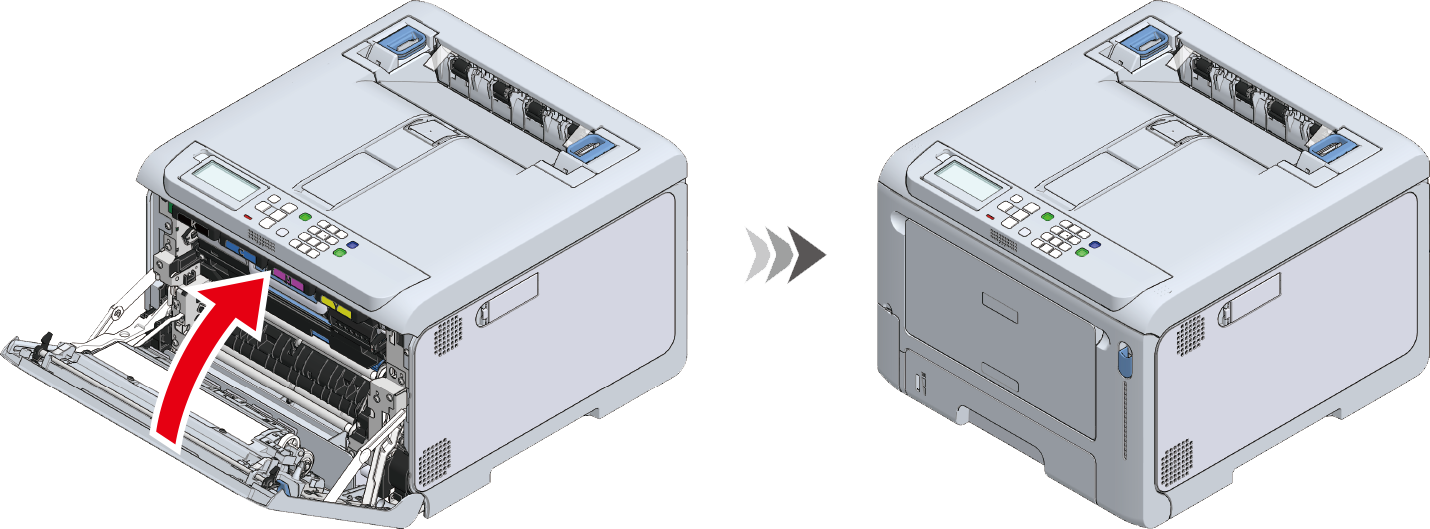

7. Fermez fermement le couvercle avant avec les deux mains.
