Installation du support de roulette dédié

Ceci pourrait provoquer des blessures.

Cette machine risque de tomber. Veillez à installer les pièces de fixation jointes.

Pour installer l'un des trois bacs d'expansion, veillez à monter les pieds anti-bascule.

C'est un support avec des roulettes pour déplacer cette machine.

Il est également équipé des pieds anti-bascule pour éviter le risque de basculement. Il est recommandé de l'utiliser lorsque le bac d'extension est installé.

Un tournevis cruciforme et un tournevis à tête plate sont nécessaires pour installer le support de roulette.

  • Pour installer l'un des trois bacs d'expansion, il est recommandé d'installer le support de roulette dédié, le pied anti-basculement et les pièces de fixation joints pour éviter le risque de basculement.

  • Le carton d'emballage et le matériau tampon sont nécessaires pour expédier le support de roulette dédié. Ne pas les jeter, les stocker soigneusement.

Modèle : BOD-S3
Ceci pourrait provoquer des blessures.

Cette machine pèse environ 30 kg, veillez donc à la faire soulever par au moins 2 personnes.

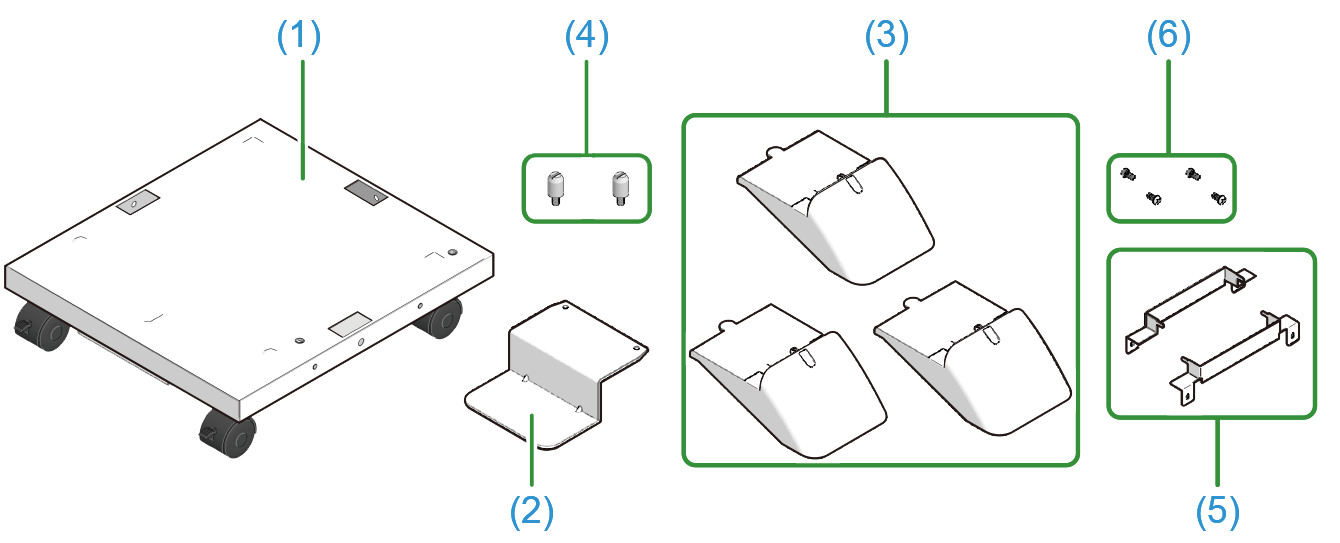

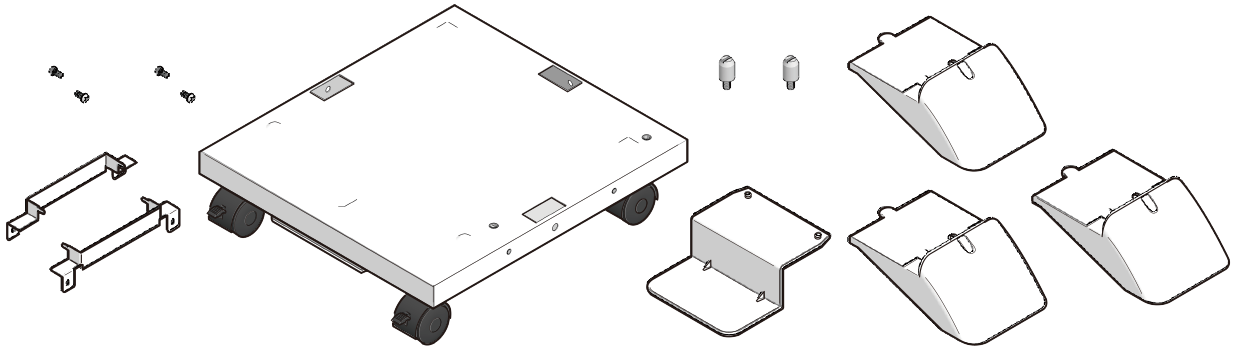

  1. Vérifiez que vous avez toutes les pièces pour le support de roulette dédié.

    1. Unité principale
    2. Pied anti-basculement a
    3. Pieds anti-basculement b (x 3)

    4. Goupilles de positionnement (x 2)

    5. Fixations métalliques du support de roulette (x 2)
    6. Vis (x 4)

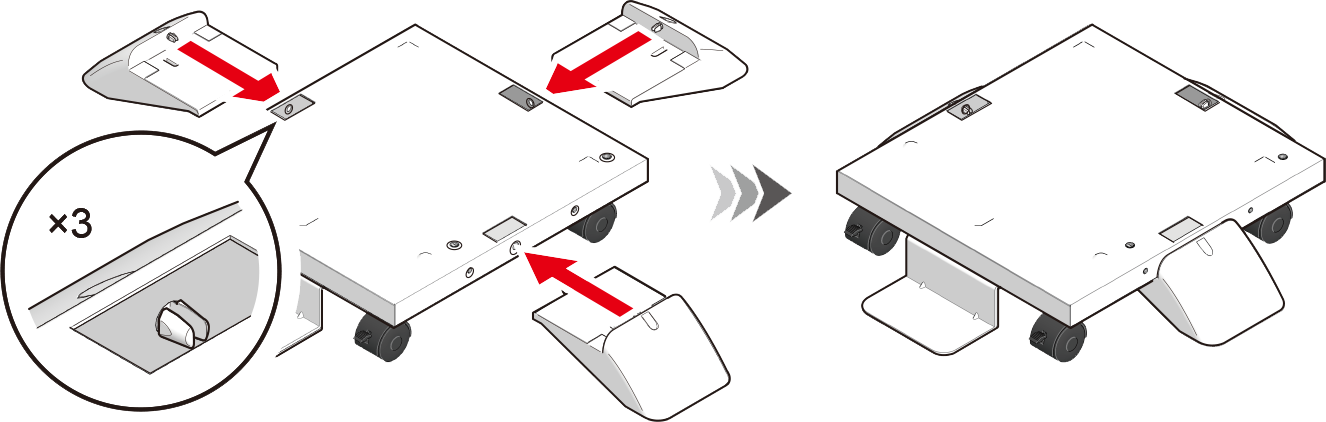

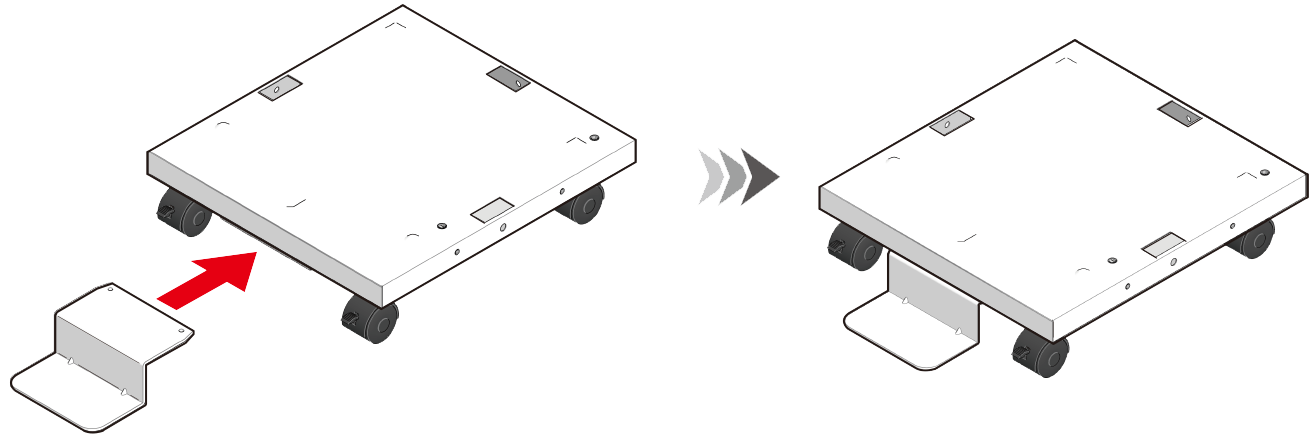

  2. Montez le pied anti-basculement a sur l'avant du support de roulette dédié.

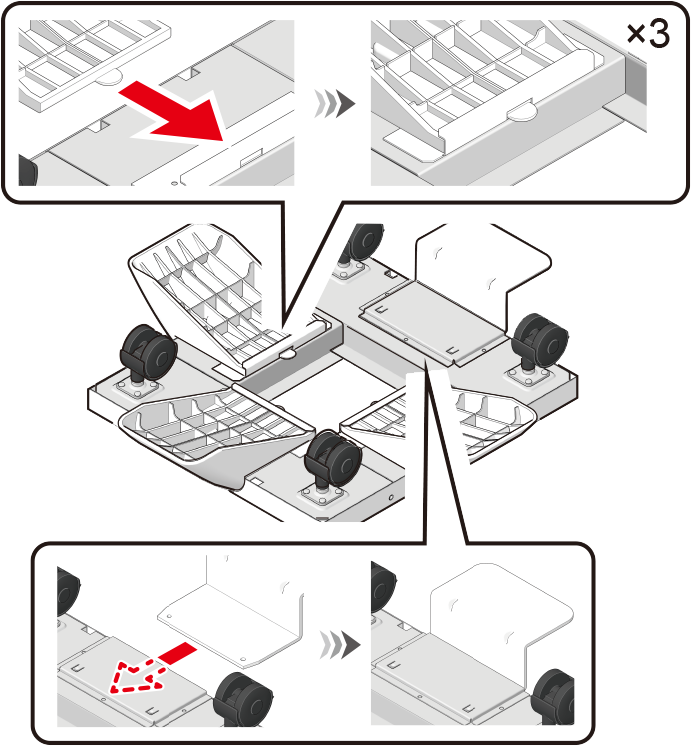

  3. Ensuite, montez les pieds anti-basculement b (x 3) des deux côtés et à l'arrière.
  4. Vérifiez que le pied anti-basculement a et les pieds anti-basculement b (x 3) sont bien en place en retournant le support de roulette dédié.

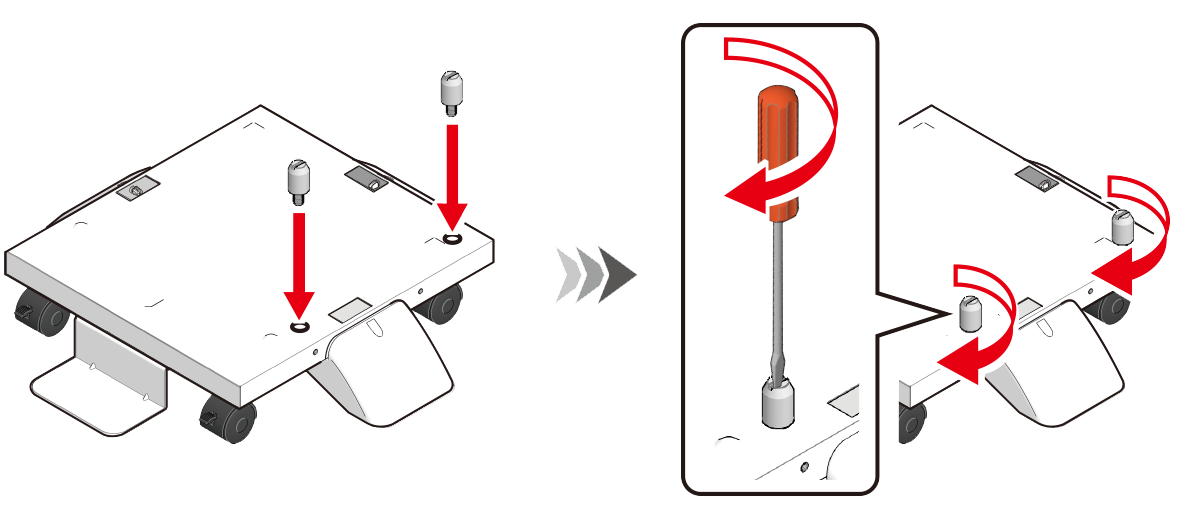

  5. Tournez le support de roulette dédié en arrière et montez les goupilles de positionnement (x 2). Tournez pour fixer les goupilles de positionnement (x 2) à l'aide d'un tournevis à tête plate.

  6. Mettez la machine hors tension puis retirez le cordon d'alimentation et tous les câbles.

    • Une installation avec un câble connecté peut vous coincer dans le câble et vous blesser.

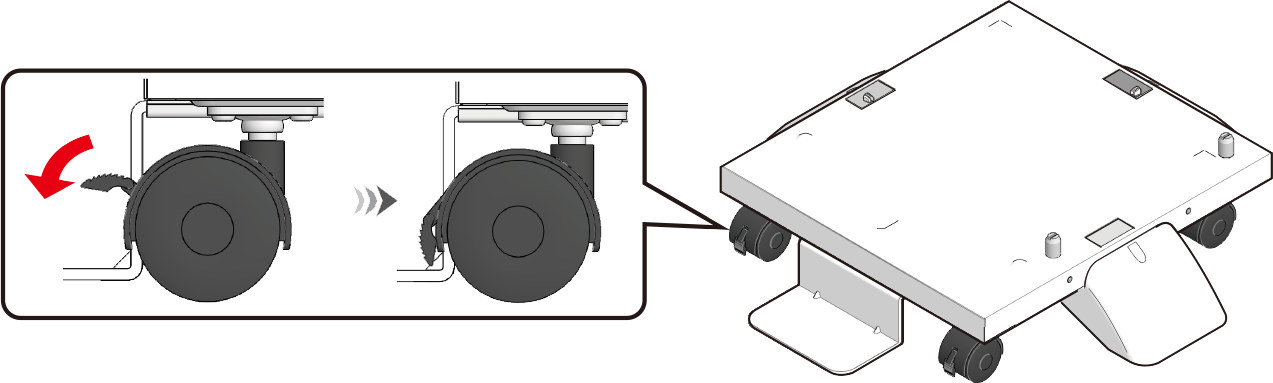

  7. Verrouillez les roulettes (x 2) pour empêcher la roulette dédiée de bouger pendant l'installation de l'unité principale et du bac d'expansion.

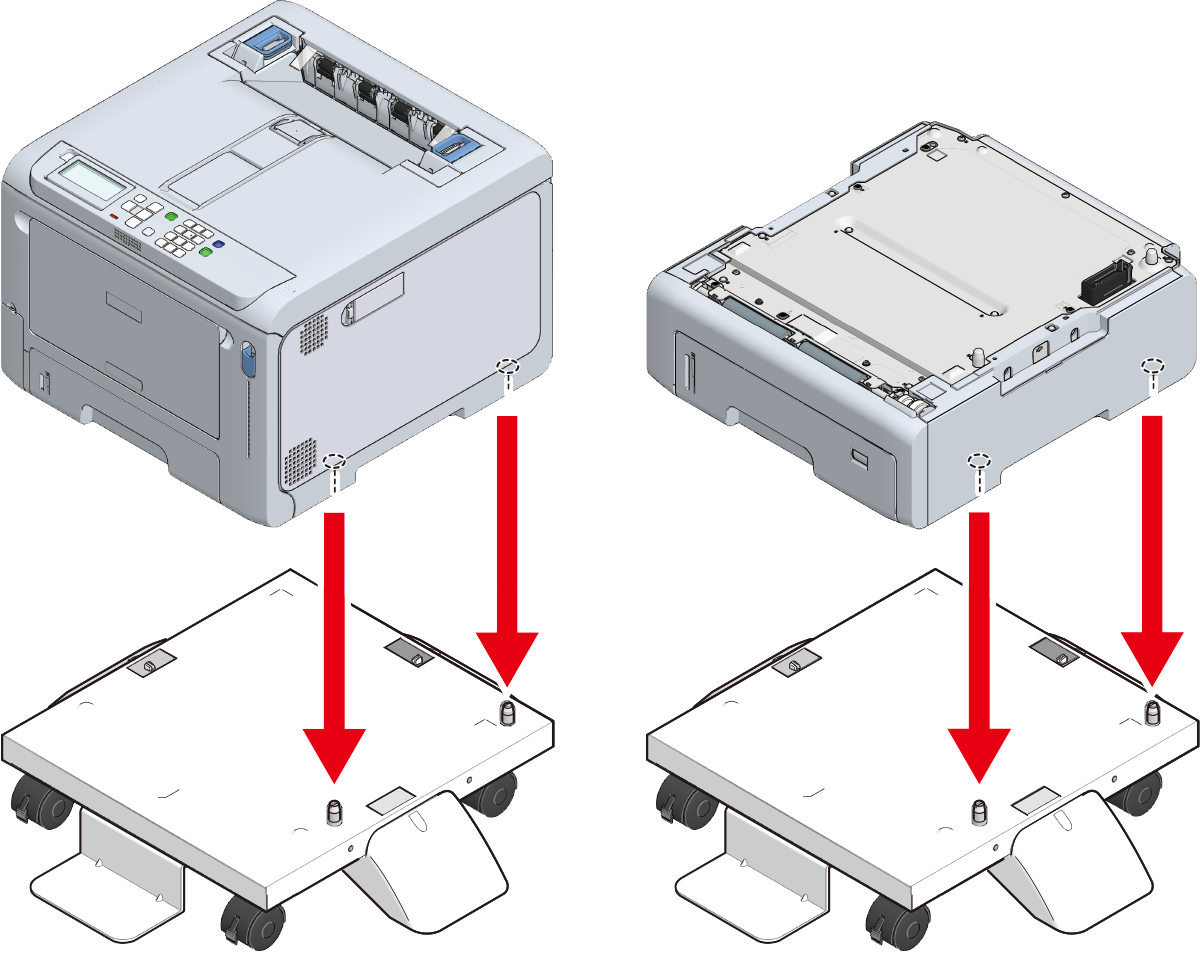

  8. Avec l'unité principale ou le bac d'extension aligné avec la roulette dédiée sur le côté droit et l'avant, empilez-les doucement de façon à ce que les goupilles de positionnement du support de la roulette dédiée s'insèrent dans les trous du bas.

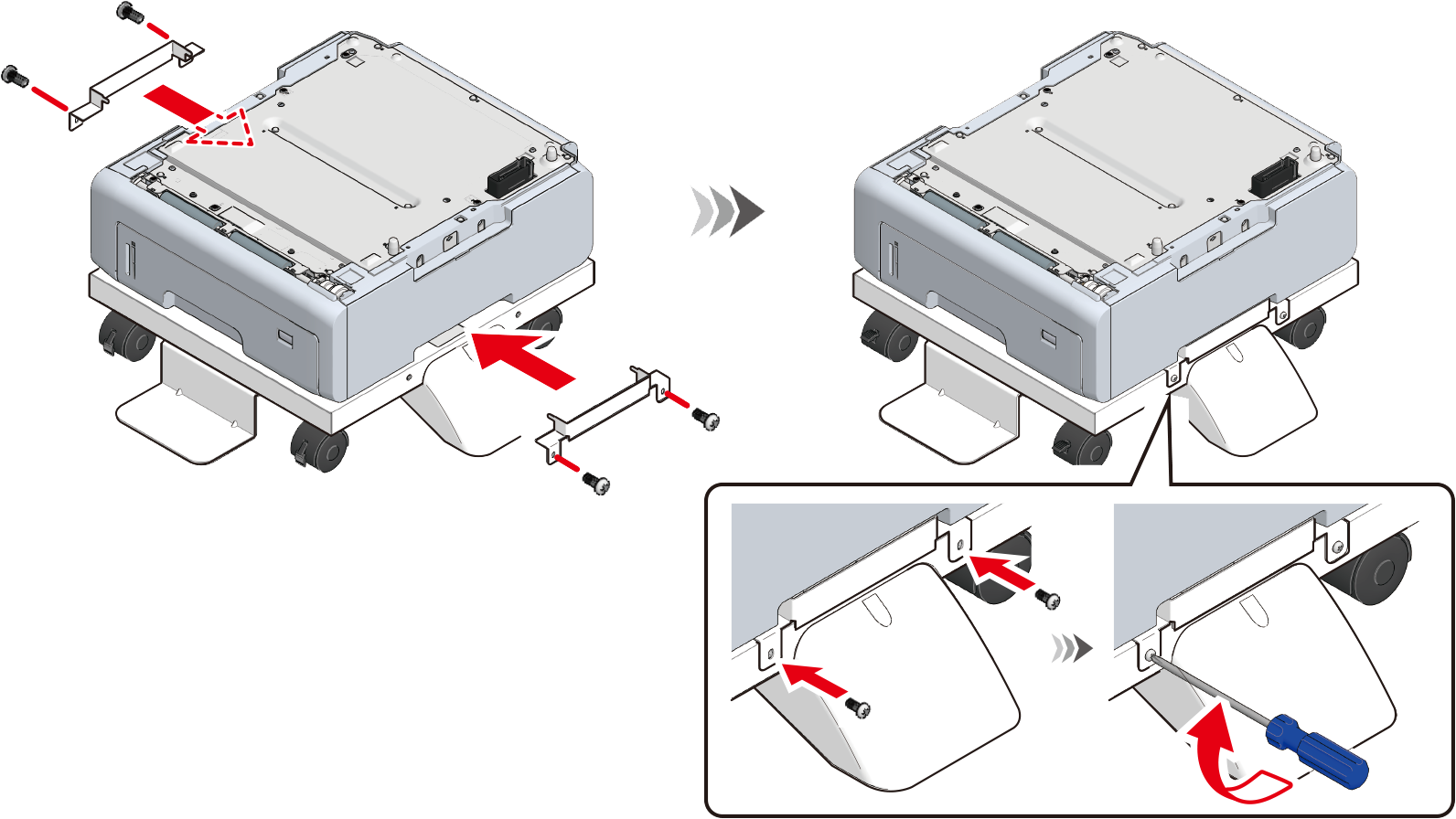

  9. Fixez l'unité principale ou le bac d'extension et le support de roulette dédié avec les fixations métalliques (x 2) et les vis (x 4) à l'aide d'un tournevis cruciforme.
    La figure montre un exemple de fixation du bac d'extension et du support de roulette dédié.

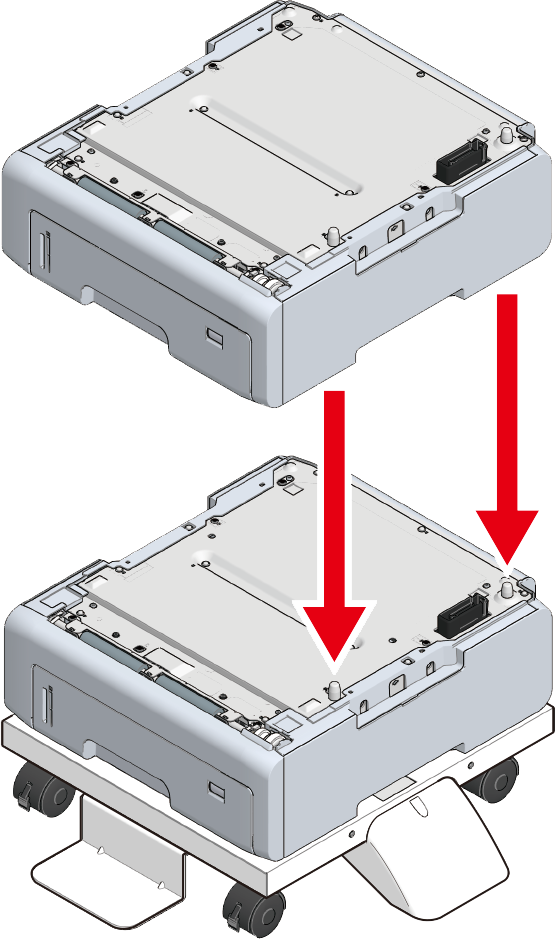

  10. Pour ajouter d'autres bacs d'extension, avec le bac d'extension déjà fixé sur le support de roulette dédié, aligné avec le bac d'extension à installer sur le côté droit et à l'avant, empilez-les délicatement de manière à ce que les saillies s'insèrent dans les trous du fond.

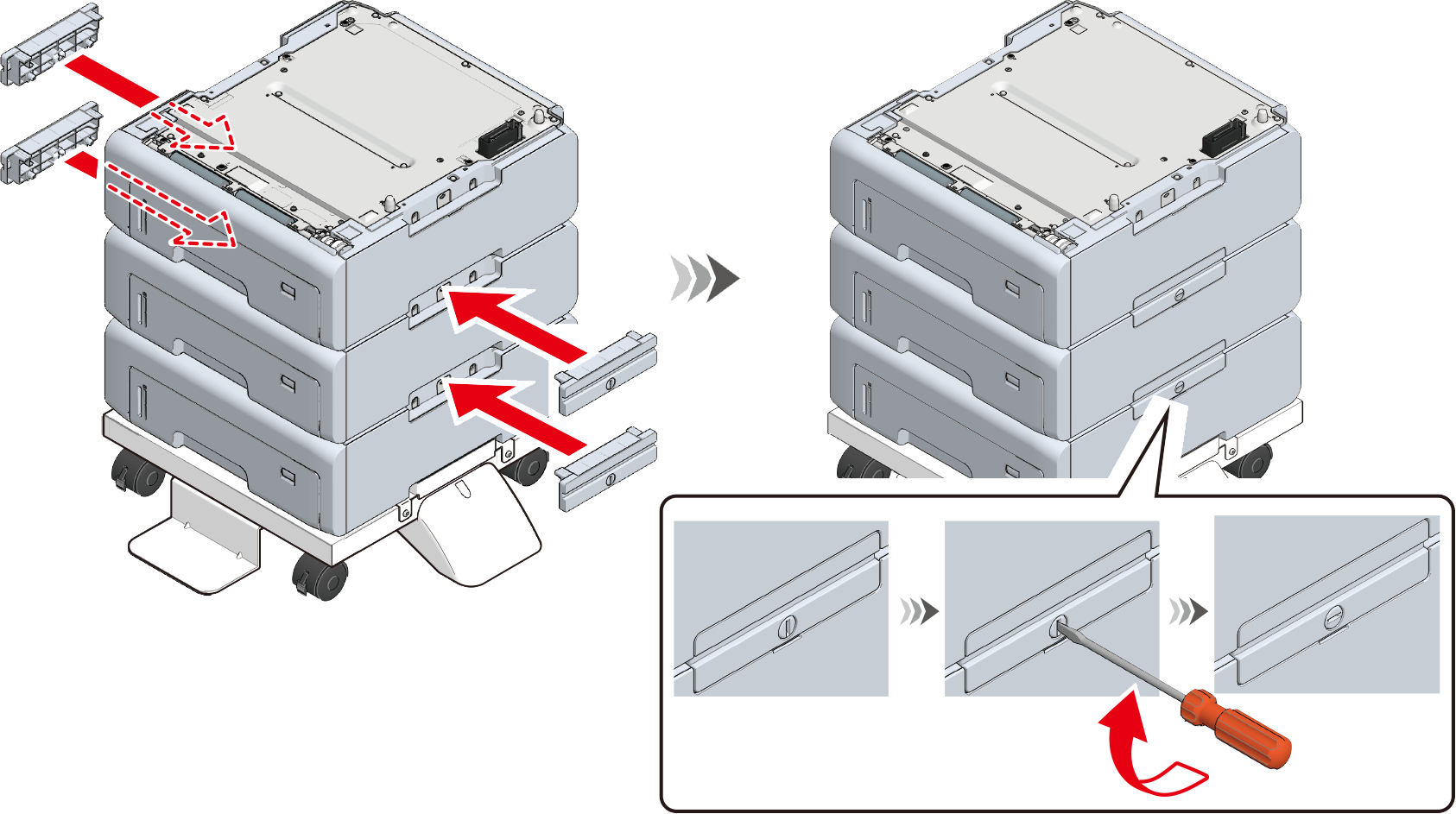

  11. Fixez les bacs d'extension empilés des deux côtés avec les accessoires à l'aide d'un tournevis à tête plate.

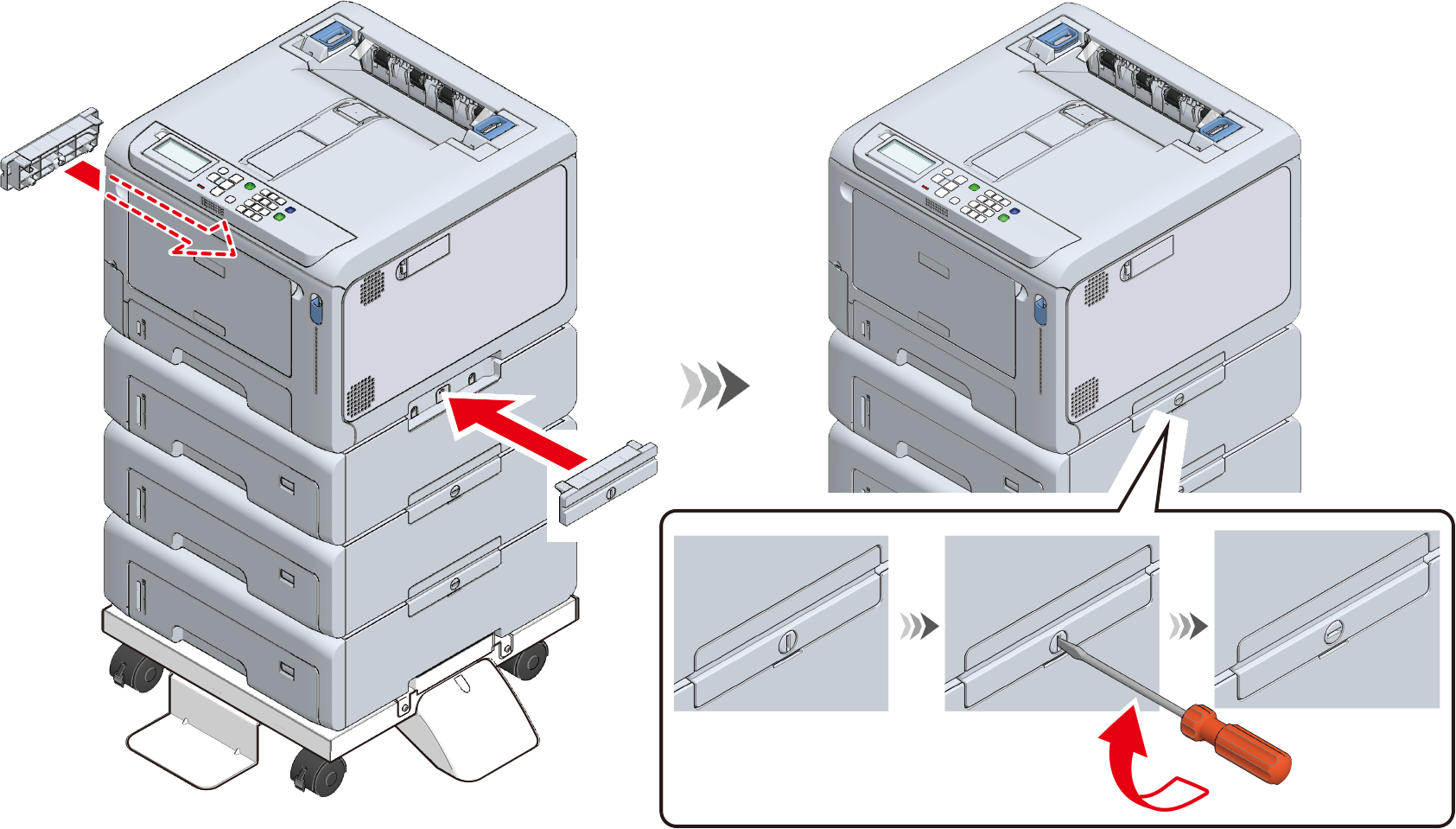

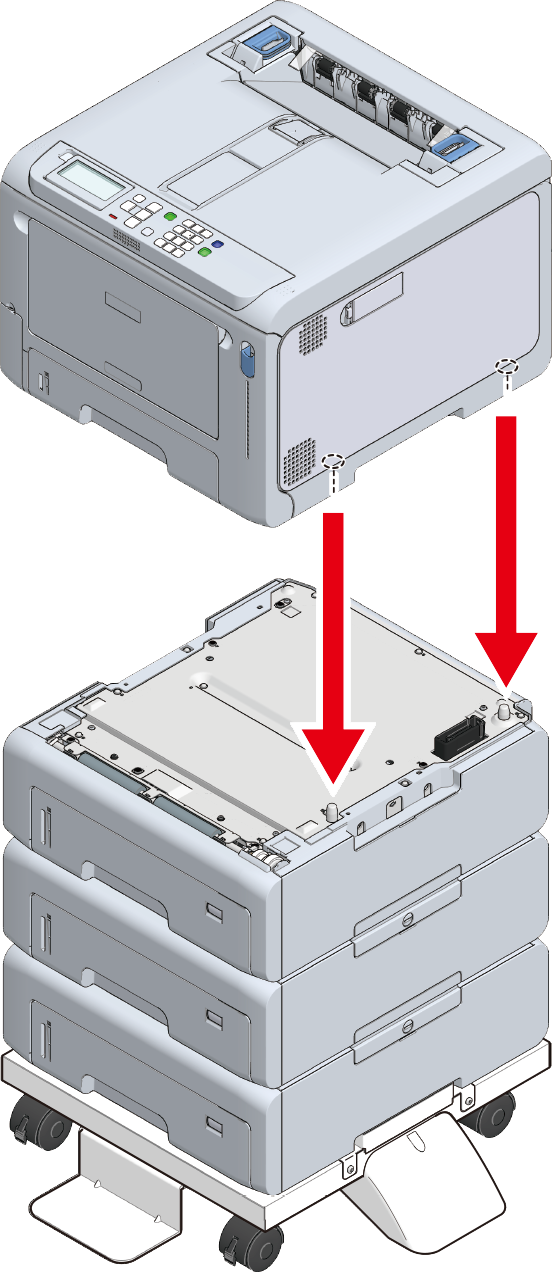

  12. Lorsque plusieurs bacs d'extension sont installés, avec l'unité principale et les bacs d'extension alignés sur le côté droit et à l'avant, empilez-les délicatement pour que les saillies du bac d'extension s'insèrent dans les trous au bas de l'unité principale.

  13. Lorsque le bac d'extension est installé, fixez l'unité principale et le bac d'extension des deux côtés avec les accessoires en utilisant un tournevis à tête plate.

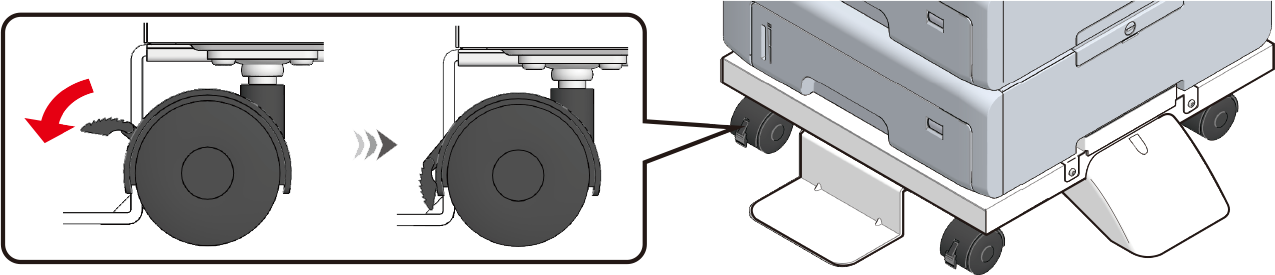

  14. Avant de déplacer cette machine, déverrouillez les roulettes (x 2).

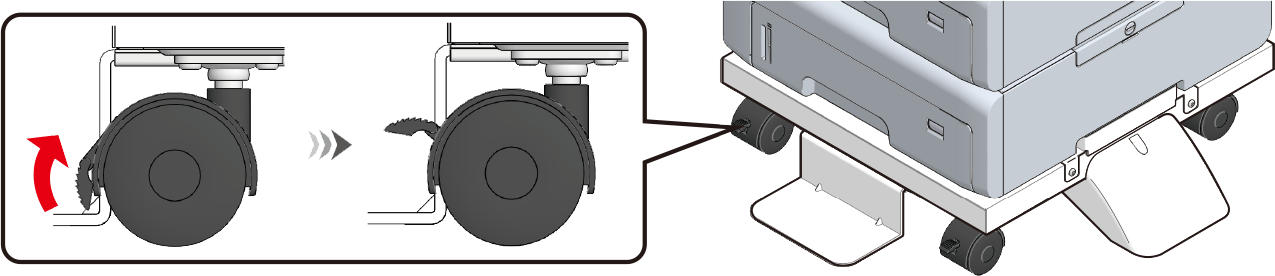

  15. Après avoir déplacé cette machine, verrouillez les roulettes (x 2) pour éviter tout glissement accidentel.

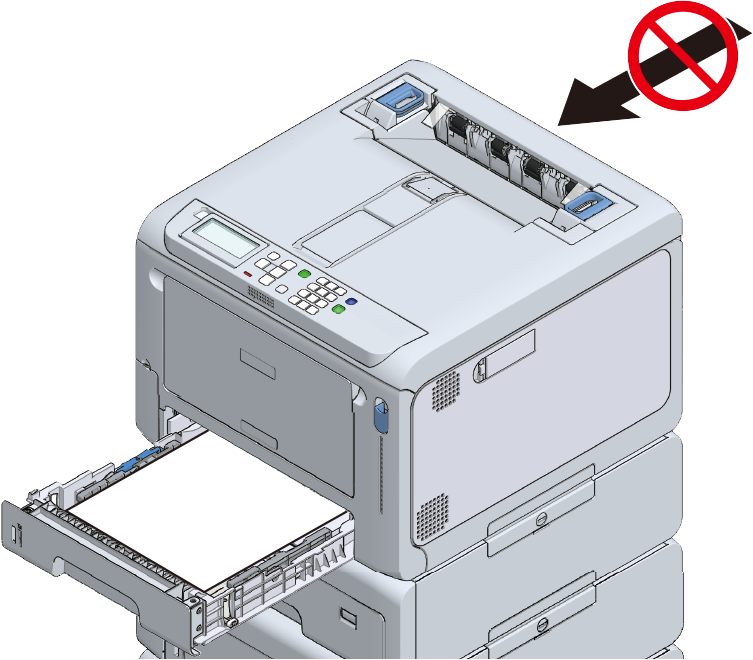

    • Lors du transport de cette machine, du remplacement des consommables ou des éléments d'entretien, ou du chargement du papier dans le bac, vérifiez les points suivants pour éviter tout basculement de la machine.

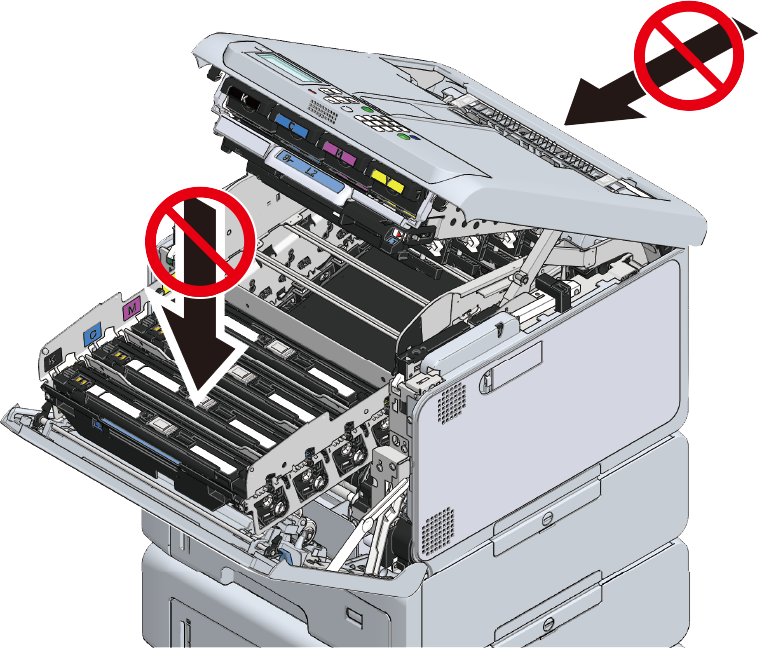

      • N'appuyez pas sur l'arrière de cette machine ou sur le panier du tambour d'image lorsque le bac de sortie est ouvert et que le tambour d'image est sorti.

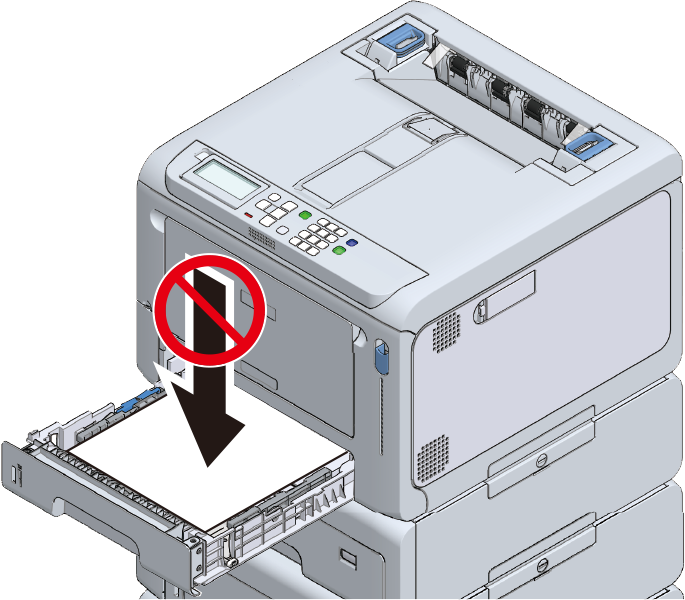

      • Ne pas appuyer sur la cassette quand elle est tirée à l'extérieur.

      • N'appuyez pas sur cette machine par l'arrière lorsque la cassette est retirée.
  16. Branchez le cordon d'alimentation et le câble déconnecté sur cette machine.

  17. Alimentation sur cette machine.
    Lorsqu'une unité de bac d'extension est installée, il est nécessaire de vérifier l'installation et de définir le pilote de l'imprimante.
