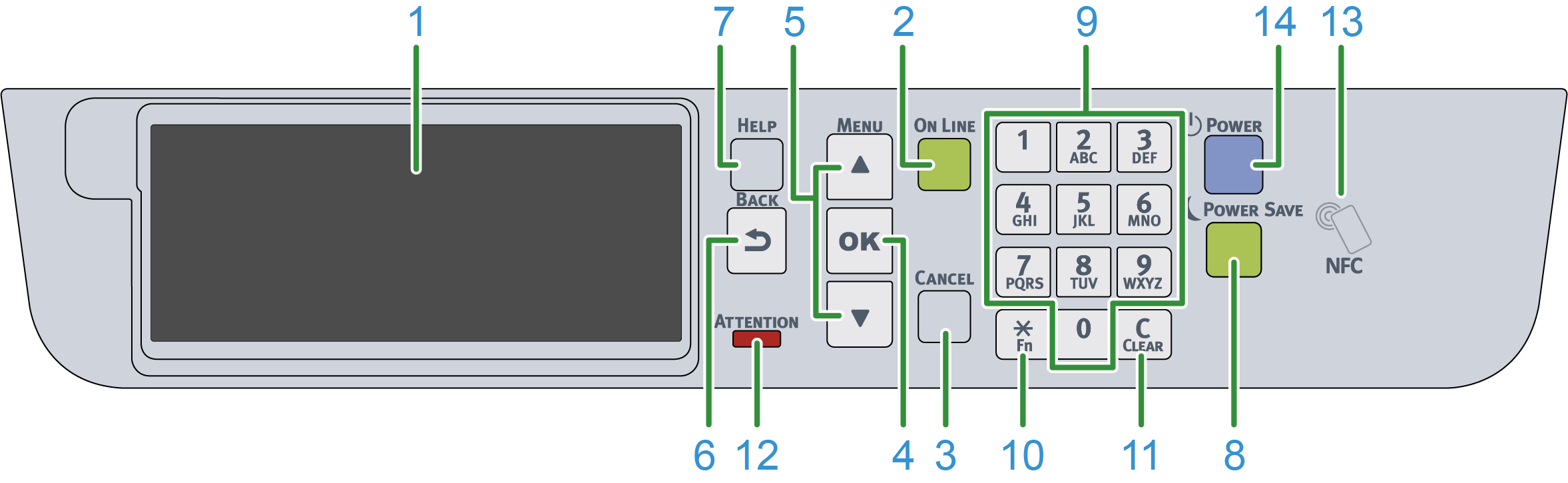

Identification des pièces du panneau de commande

N°
Nom
Fonction

1

Affichage

Affiche l'état de cette machine et les instructions d'utilisation.

Il existe deux types d'écrans de veille : « Montrer le toner restant » et « Monter les informations du bac ».

Le paramètre par défaut est « Montrer le toner restant ».

2

Bouton « ON LINE (EN LIGNE) »

Commute entre En-ligne et Hors-ligne.

S'allume en vert lorsque vous êtes en ligne, et s'éteint lorsque vous êtes hors ligne.

3

Bouton « CANCEL (ANNULER) »

Annule l'impression en cours. Retourne à l'écran de veille lorsque le menu est affiché.

4

Bouton «OK»

Confirme l'élément en surbrillance.

5

Boutons de défilement ▲▼

Utilisé pour sélectionner un menu ou faire défiler l'affichage de l'écran.
Il peut être utilisé pour entrer des numéros dans l'entrée numérique.

6

Bouton « BACK (RETOUR) »

Retourne à l’écran précédent.

7

Bouton « HELP (AIDE) »

Affiche l'écran Aide. Pour fermer l’écran, appuyez à nouveau sur le bouton « HELP (AIDE) » ou sur le bouton « BACK (RETOUR) » ou « CANCEL (ANNULER) ».

8

Bouton « POWER SAVE (ÉCONOMIE D’ÉNERGIE) »

Permet d'activer et de désactiver le mode d'économie d'énergie.

Annule le mode veille.

S'allume en vert en mode d'économie d'énergie et clignote en vert en mode veille.

9

Clavier numérique

Permet de saisir de caractères alphanumériques ou de symboles.

10

Bouton «Fn»

Utilisé pour afficher le menu des raccourcis.

Fn : Abréviation de fonction.

11

Touche « CLEAR (EFFACER) »

Appuyez longuement ou brièvement sur la touche pour effectuer les actions suivantes en fonction de l'élément à saisir.

  • Réduit les paramètres.
  • Entre 0 pour les paramètres.
  • Supprime 1 caractère du texte saisi.
  • Supprime l'élément sélectionné.

* Désactivé lorsque l'adresse IP est entrée.

12

Voyant ATTENTION (ATTENTION)

Indique l'état de cette machine.

S’allume à l’état normal.

Activé : Indique qu'une erreur mineure est survenue.

Clignotement : Indique qu'une erreur majeure est survenue.

13

Marque NFC

Lorsque vous utilisez la fonction NFC, rapprochez votre appareil mobile ici. Pour plus de détails sur la fonction NFC, voir « Impression à partir d'un périphérique mobile ».

14

Interrupteur d'alimentation

Mettez cette machine sous/hors tension. S'allume en bleu lorsque l'appareil est mis sous tension et s'éteint lorsqu'il est mis hors tension.
