Installation du bac d’extension
 | Ceci pourrait provoquer des blessures. |  |
Cette machine risque de tomber. Veillez à installer les pièces de fixation jointes. Pour utiliser le support de roulette dédié, veillez à monter les pieds anti-bascule. | ||
Installez le bac d'extension pour augmenter la quantité de papier pouvant être chargée. Après l'installation, définissez le nombre de bacs dans le pilote de l'imprimante.
Vous pouvez installer jusqu’à trois bacs d’extension. Veillez à installer les pièces de fixation jointes.
Lorsquepour installer l'un des trois bacs d'expansion, il est recommandé d'installer le support de roulette optionnel dédié pour éviter le risque de basculement. Veillez à monter les pieds anti-bascule.
Un tournevis à tête plate est nécessaire pour installer le bac d'extension.
- La caisse d'emballage et les matériaux tampons sont nécessaires pour expédier du bac d’extension. Ne pas les jeter, les stocker soigneusement.
Lorsqu'un bac d'extension est utilisé pour l'impression, si la position d'impression change, corrigez la position d'impression pour chaque bac d'extension. Pour plus d'information, voir «Correction de la position d'impression du bac».

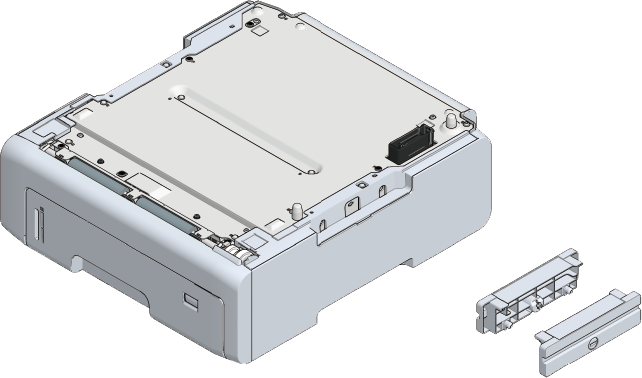

Modèle : N36810A |
|---|
| Ceci pourrait provoquer des blessures. | |
Cette machine pèse environ 30 kg, veillez donc à la faire soulever par au moins 2 personnes. | ||
Cette section décrit l'installation de deux bacs d'extension à titre d'exemple.
Mettez la machine hors tension puis retirez le cordon d'alimentation et tous les câbles.
- Assurez-vous de couper l'alimentation et à débrancher le cordon d'alimentation et tous les câbles avant d'installer le bac d'extension. Si le bac d'extension est installé alors que la machine est sous tension, cette machine et le bac d’extension peuvent être endommagés.
- Une installation avec un câble connecté peut vous coincer dans le câble et vous blesser.
Installez un bac d'extension.

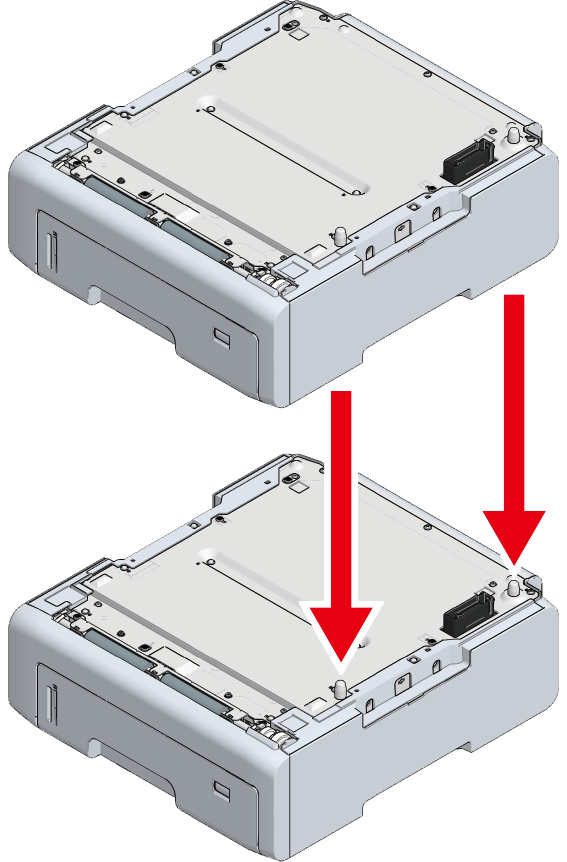

Empilez délicatement le bac d'extension supplémentaire sur le bac d'expansion installé à l'étape 2 de façon à ce qu'ils soient alignés sur le côté droit et sur le devant et que les saillies s'insèrent dans les trous du bas.
Fixez les bacs d'extension empilés des deux côtés avec les accessoires à l'aide d'un tournevis à tête plate.
L'unité principale et les bacs d'extension étant alignés sur le côté droit et l'avant, empilez-les délicatement de façon à ce que les saillies du bac d'extension s'insèrent dans les trous situés au bas de l'unité principale.

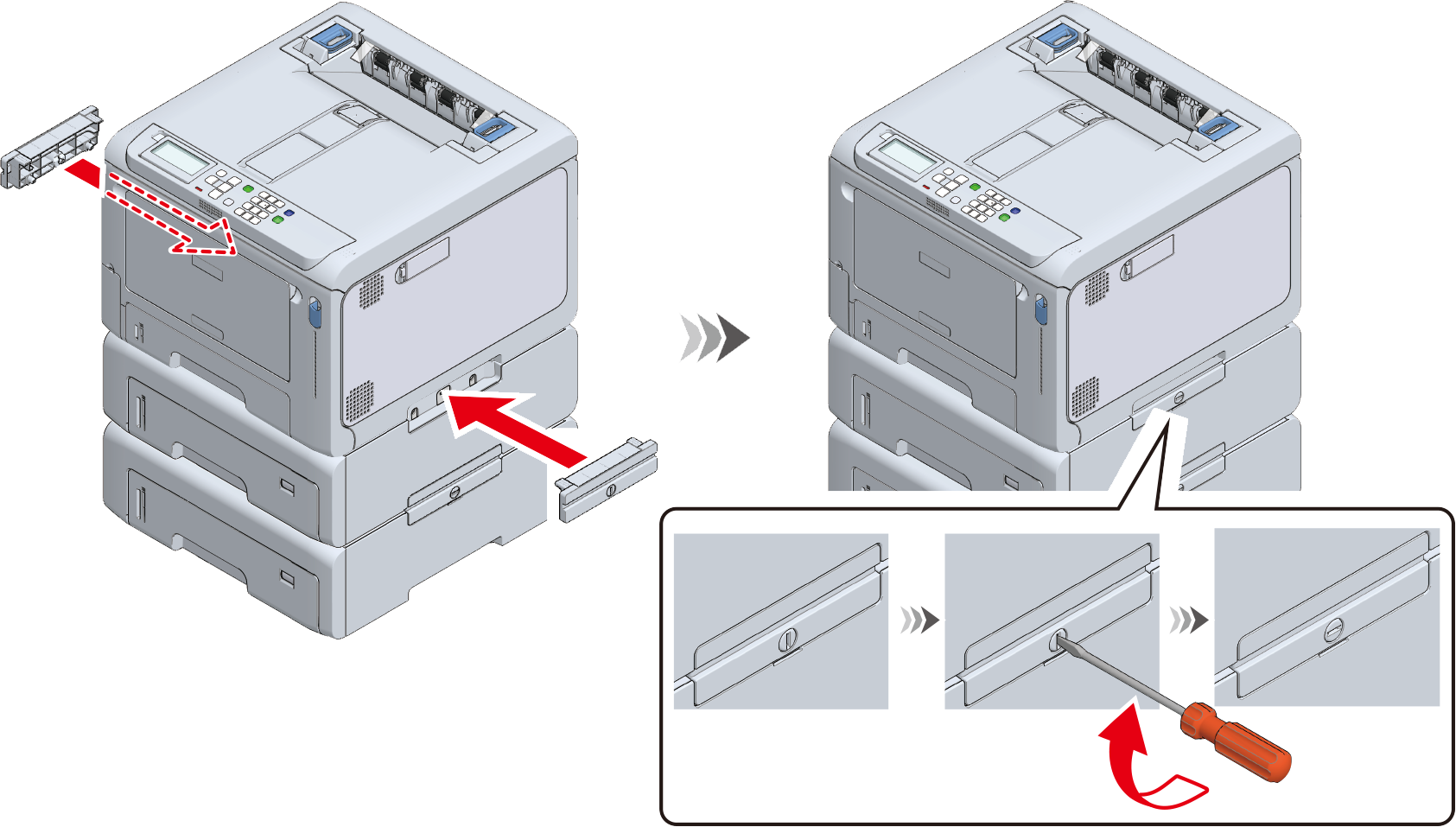

Fixez l'unité principale et les bacs d'extension à l'aide d'un tournevis à tête plate.
- Lors du transport de cette machine, du remplacement des consommables ou des pièces d'entretien, ou du chargement du papier dans le bac, vérifier les points suivants pour éviter tout risque de basculement.
N'appuyez pas sur l'arrière de cette machine ou sur le panier du tambour d'image lorsque le bac de sortie est ouvert et que le tambour d'image est sorti.
Ne pas appuyer sur la cassette quand elle est tirée à l'extérieur.
N'appuyez pas sur cette machine par l'arrière lorsque la cassette est retirée.
- Lors du transport de cette machine, du remplacement des consommables ou des pièces d'entretien, ou du chargement du papier dans le bac, vérifier les points suivants pour éviter tout risque de basculement.
Branchez le cordon d'alimentation et le câble déconnecté à l'unité principale.
Alimentation sur cette machine.
- Appuyez plusieurs fois sur le bouton de défilement sur le panneau de commande pour sélectionner [Configuration (Configuration)], puis appuyez sur « OK ».
- Assurez-vous que [Tray Count (Décompte Bac)] est sélectionné et appuyer sur « OK ».
- Assurez-vous que l'écran affiche le bac d'extension installé.
- Après avoir confirmé le contenu, appuyez sur « ONLINE (EN LIGNE) » pour revenir à l'écran de veille.
Après avoir connecté cette machine à un PC et terminé l'installation du logiciel, réglez le bac d'extension dans le pilote d'imprimante.
