Hoe de hendels L1 en L2 gebruiken

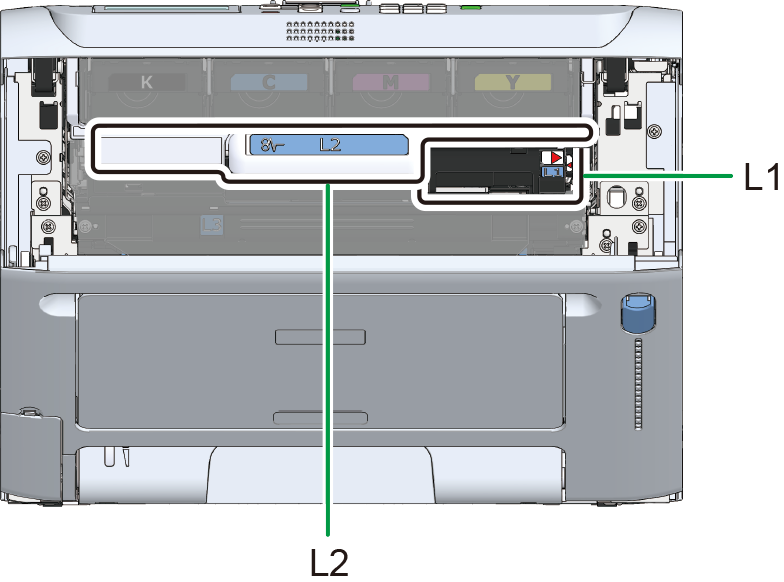

Als de voorklep open is, vindt u de L1-hendel en de L2-hendel. In dit hoofdstuk wordt beschreven hoe u deze hendels kunt gebruiken.
Hendel L1
Wordt gebruikt om de afbeeldingsdrum te vervangen en de LED-kop te reinigen.

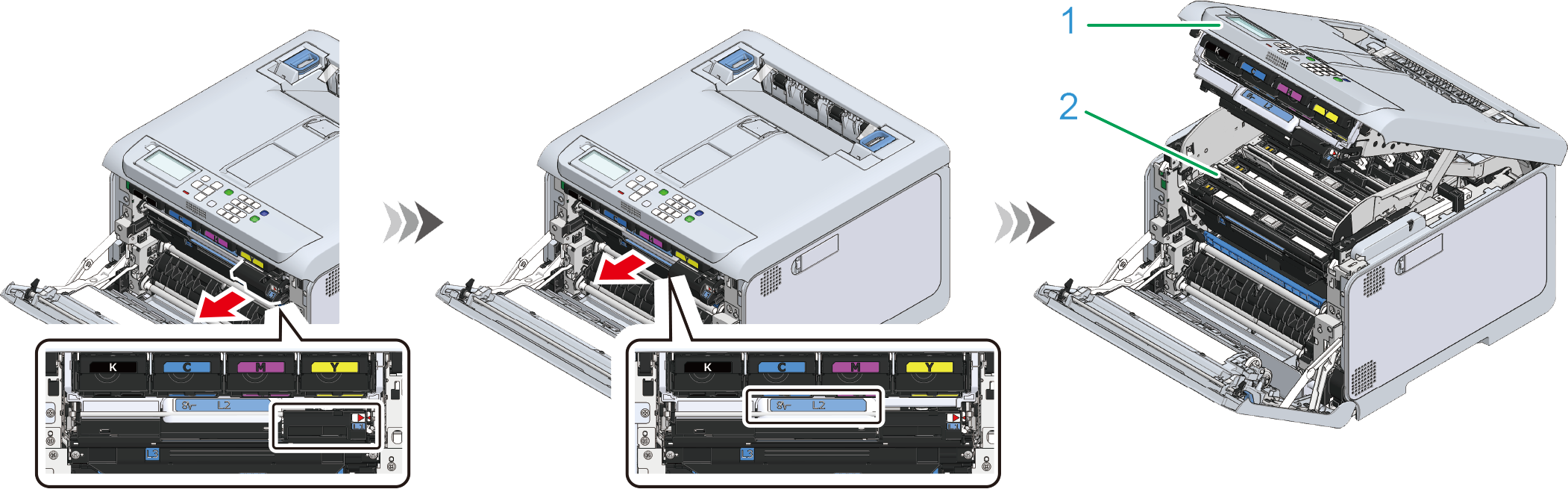

Bedien na het openen van de voorklep eerst de L1-hendel en daarna de L2-hendel.
Na de handeling wordt alleen de uitvoerlade omhoog gebracht.
Nr. | Naam |
|---|---|
| 1 | Uitvoerlade |
| 2 | Afbeeldingsdrummand |
Sluit bij het sluiten eerst de uitvoerlade. Druk vervolgens de L1-hendel in en sluit de voorklep stevig met beide handen.
Hendel L2
Wordt gebruikt om de bandeenheid te vervangen en om het vastgelopen papier te verwijderen.

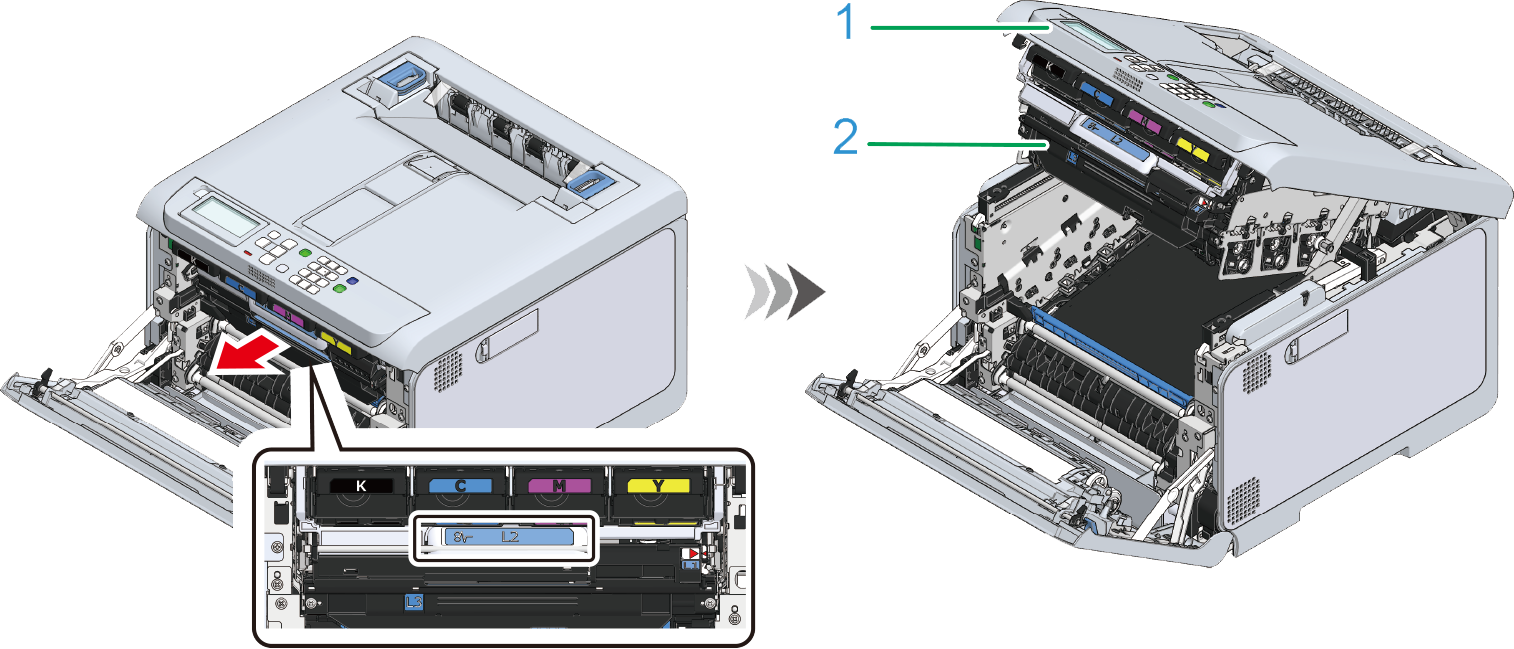

Trek na het openen van de voorklep aan de L2-hendel.
Na de bediening worden zowel de uitvoerlade als de afbeeldingsdrummand geïntegreerd en omhoog gebracht.
Nr. | Naam |
|---|---|
| 1 | Uitvoerlade |
| 2 | Afbeeldingsdrummand |
Sluit bij het sluiten eerst de uitvoerlade en dan de voorklep stevig met beide handen.
