Dit apparaat transporteren
![]() | Dit kan letsel veroorzaken. | ![]() |
Dit apparaat weegt circa 30 kg. Zorg er dus voor dat ten minste 2 personen het apparaat optillen. |
![]() | Dit kan brandwonden veroorzaken. | ![]() |
Raak de fuseereenheid niet aan omdat deze heet kan zijn. |
- Omdat de afbeeldingsdrums (groene delen) snel beschadigd kunnen raken, moeten deze met de nodige zorg worden behandeld.
- Stel de afbeeldingsdrum niet bloot aan direct zonlicht of fel licht (ongeveer 1.500 lux of meer). Houd de drum niet langer dan 5 minuten onder kamerverlichting.
- Gebruik het verpakkings- en buffermateriaal dat bij de aankoop van dit product is meegeleverd.
- Schakel het apparaat uit.
- Verwijder alle kabels.
- Netsnoer
- LAN-kabel/USB-kabel
- Verwijder het papier uit de papierlade.
- Trek de hendel van de voorklep (blauw) open om ze te openen.
- Verwijder de tonercartridge.
- Plaats de tonercartridge in een plastic tas.
- Sluit de voorklep stevig met beide handen.

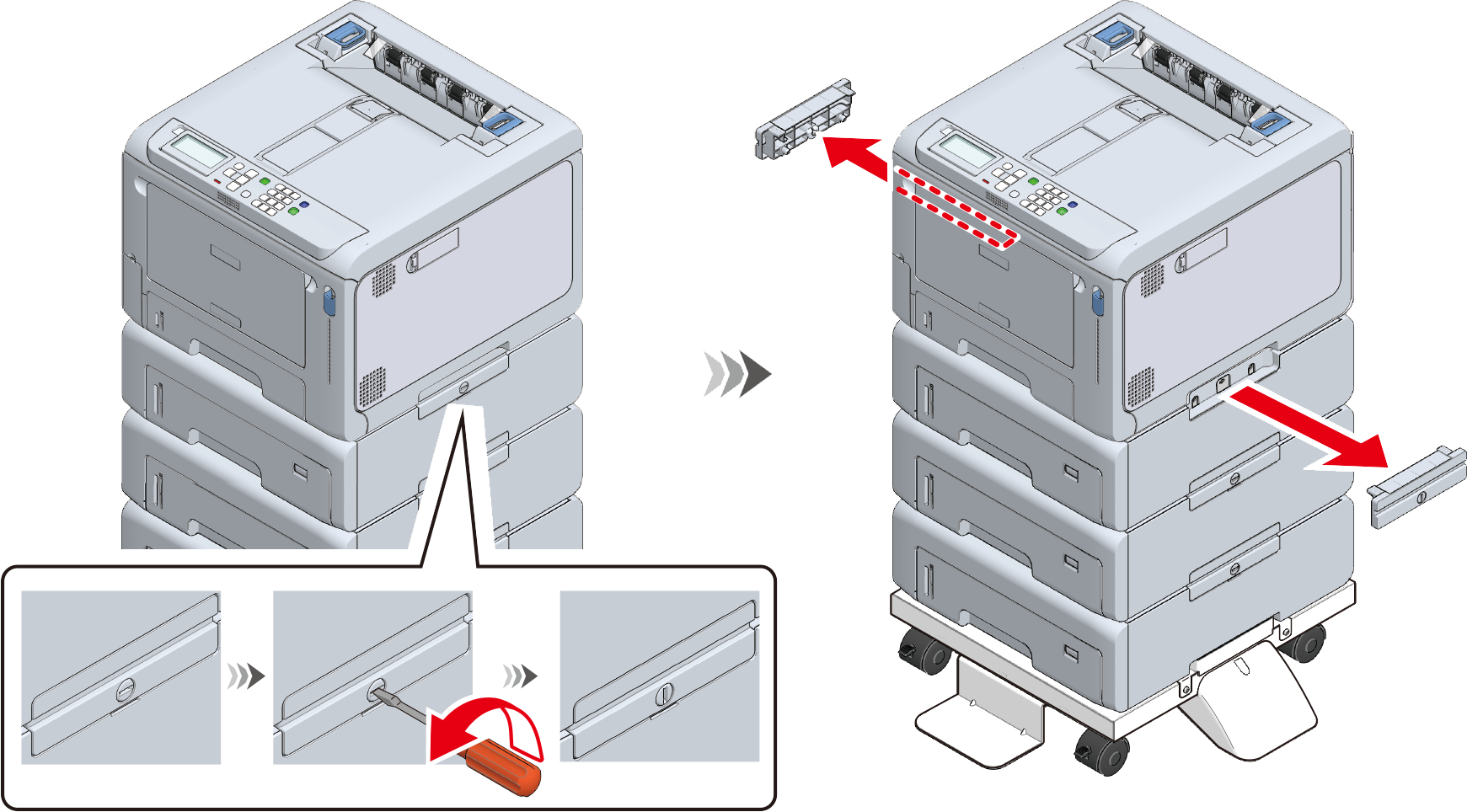

Als de optionele uitbreidingslade-eenheid is geïnstalleerd, gebruik dan een platte schroevendraaier om de onderdelen (x 2) die dit apparaat en de uitbreidingslade-eenheid bevestigen te verwijderen.
- Verwijder de onderdelen die de expansielade bevestigen nog niet.
- Let erop dat u de verwijderde bevestigingsonderdelen niet kwijtraakt.

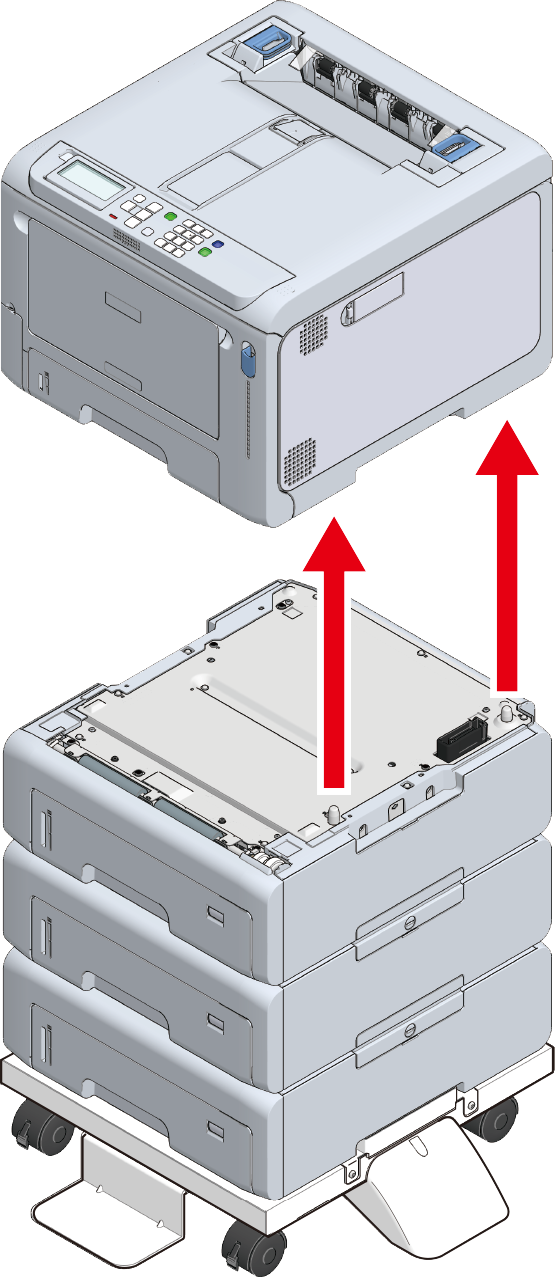

Til het apparaat op en verwijder het van van de uitbreidingslade-eenheid.
- Verpak het apparaat en de uitbreidingslade afzonderlijk wanneer ze worden vervoerd.
Bevestig schokabsorberend materiaal aan dit apparaat en zet ze samen in de verpakkingsdoos.
- Plaats de tonercartridge en de toebehoren op het buffermateriaal, sluit het deksel van de verpakkingsdoos en maak het vast met tape.

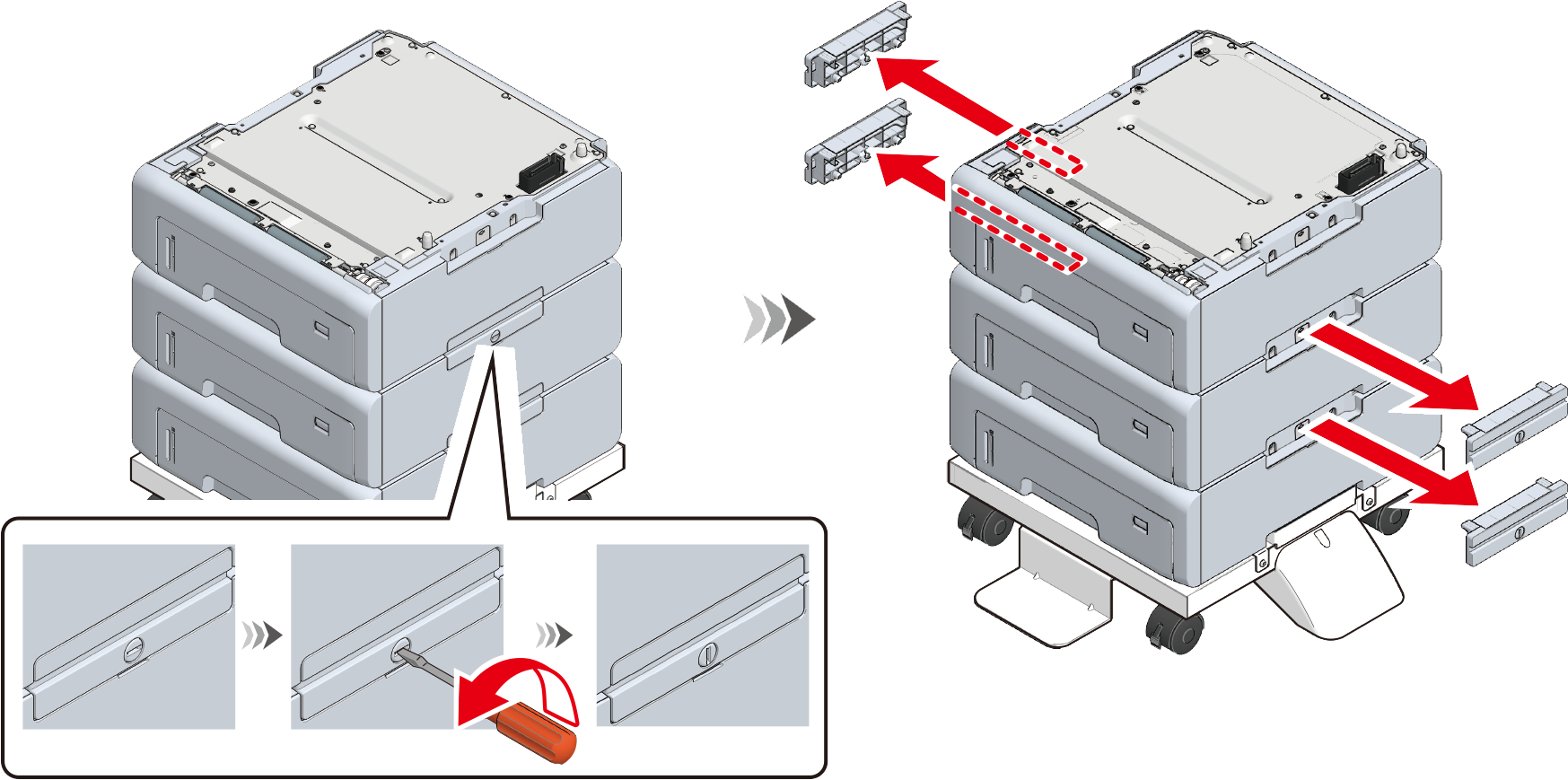

Als er meerdere uitbreidingslade-eenheden zijn, gebruik dan een platte schroevendraaier om alle bevestigingsonderdelen te verwijderen en verpak ze samen.

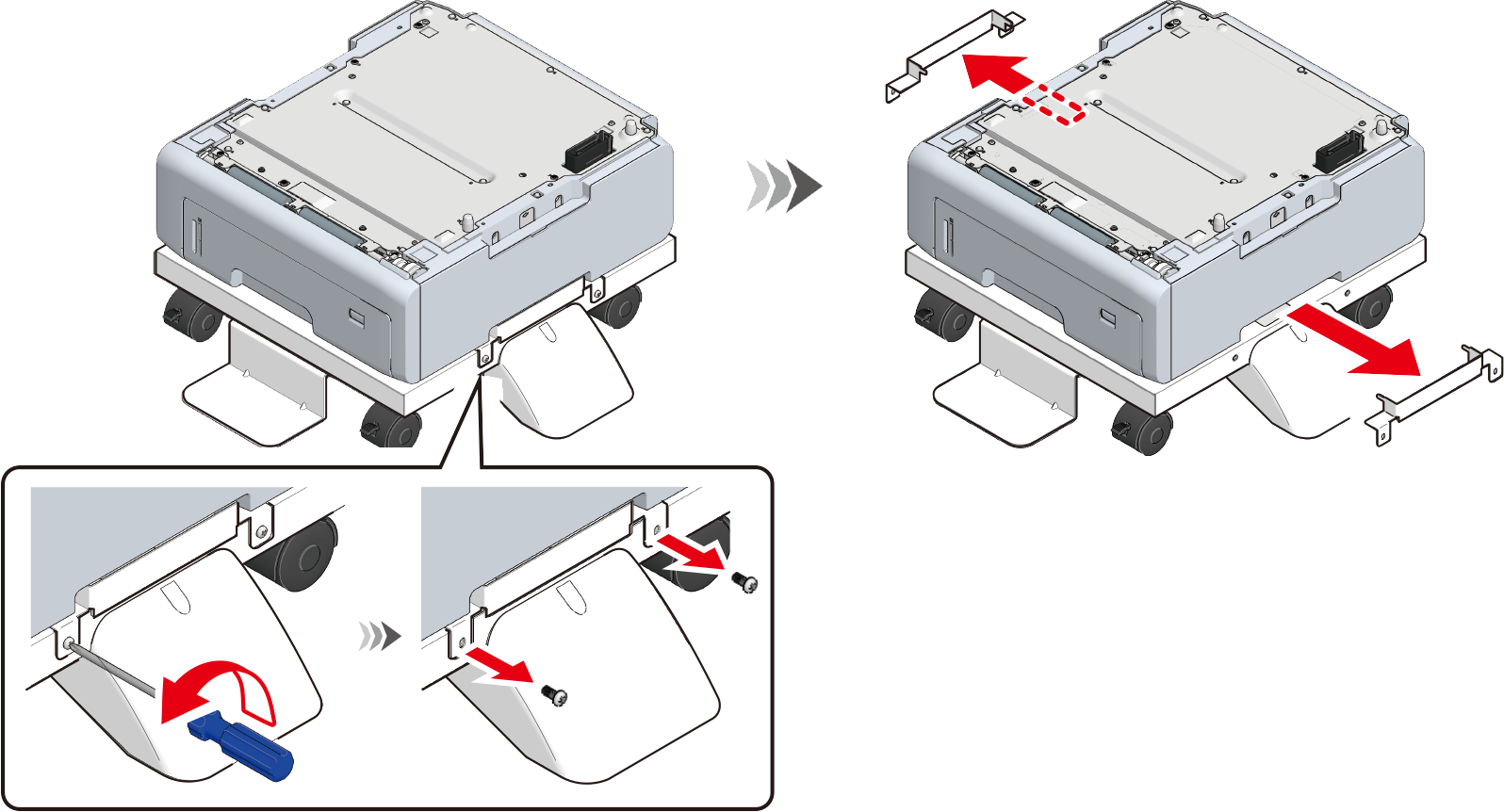

Als de zwenkwielbasis is geïnstalleerd, gebruik dan een kruiskopschroevendraaier om de metalen bevestigingen (x 2) te verwijderen die de zwenkwielbasis en de uitbreidingslade-eenheid bevestigen.

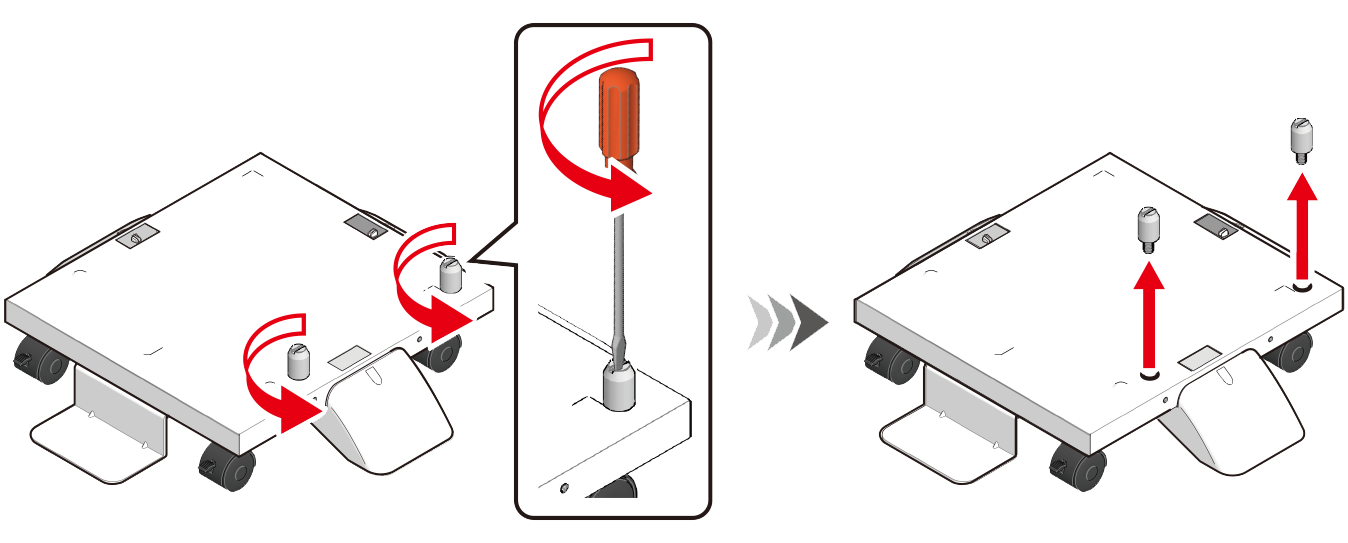

Gebruik een platte schroevendraaier om de bevestigingspinnen (x 2) in de richting van de pijl te bewegen zodat ze loskomen van de zwenkwielbasis.

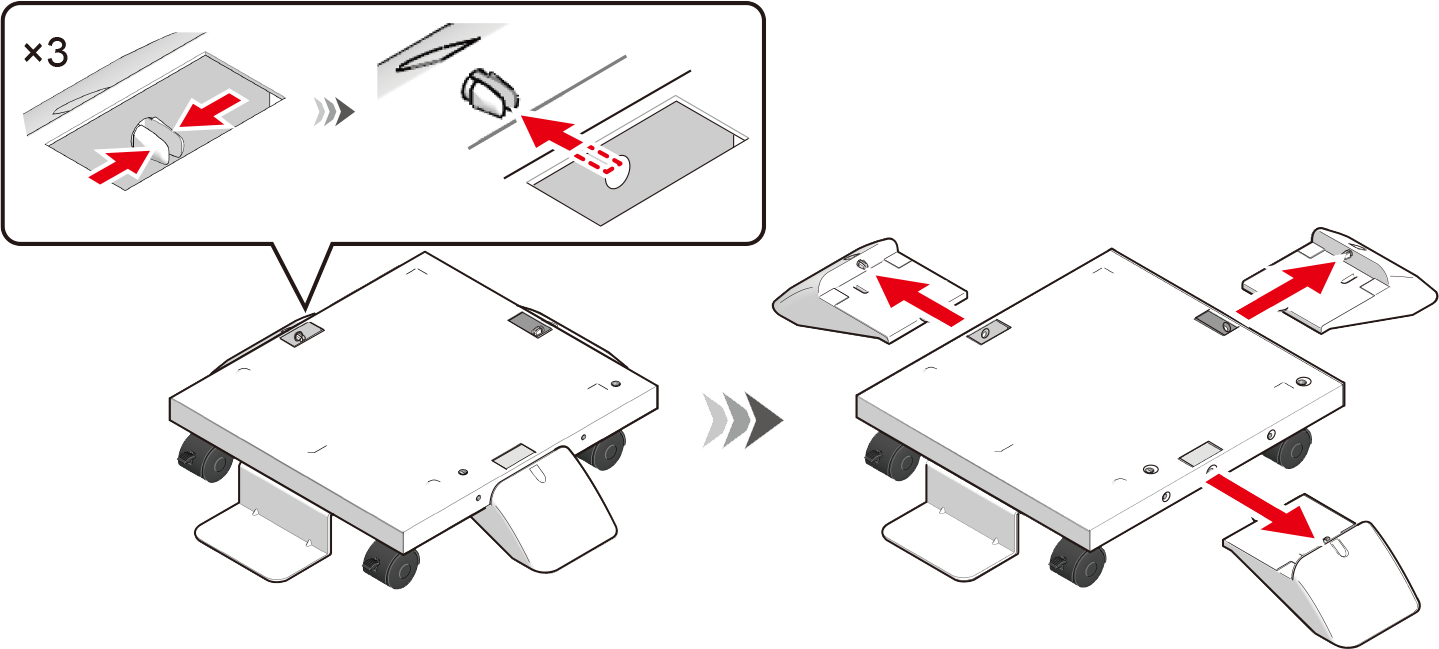

Duw het uitsteeksel van antikantelvoet b door het gat in de zwenkwielbasis en duw het naar buiten om antikantelvoet b te verwijderen. Ga op dezelfde manier te werk om de resterende antikantelvoet b te verwijderen.

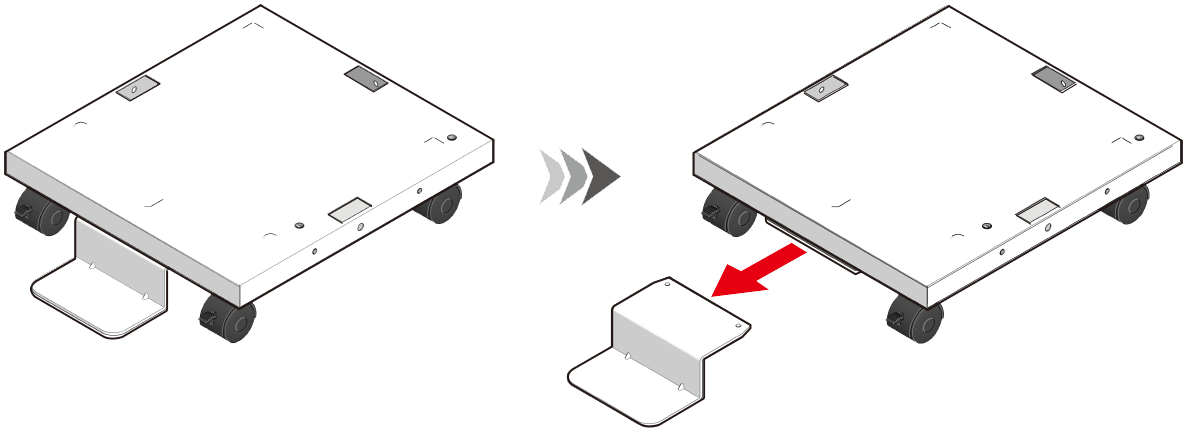

Verwijder antikantelvoet a van de zwenkwielbasis.
Plaats de zwenkwielbasis in de verpakkingsdoos. Plaats de metalen bevestigingen (x 2) van de zwenkwielbasis, de bevestigingspinnen (x 2), antikantelvoet b (x 3) en antikantelvoet a die in stappen 13 tot 16 werden verwijderd eveneens in de verpakkingsdoos.
- Let erop dat u de verwijderde bevestigingsonderdelen niet kwijtraakt.
