De afbeeldingsdrum vervangen
Trek de hendel van de voorklep (blauw) open om ze te openen.

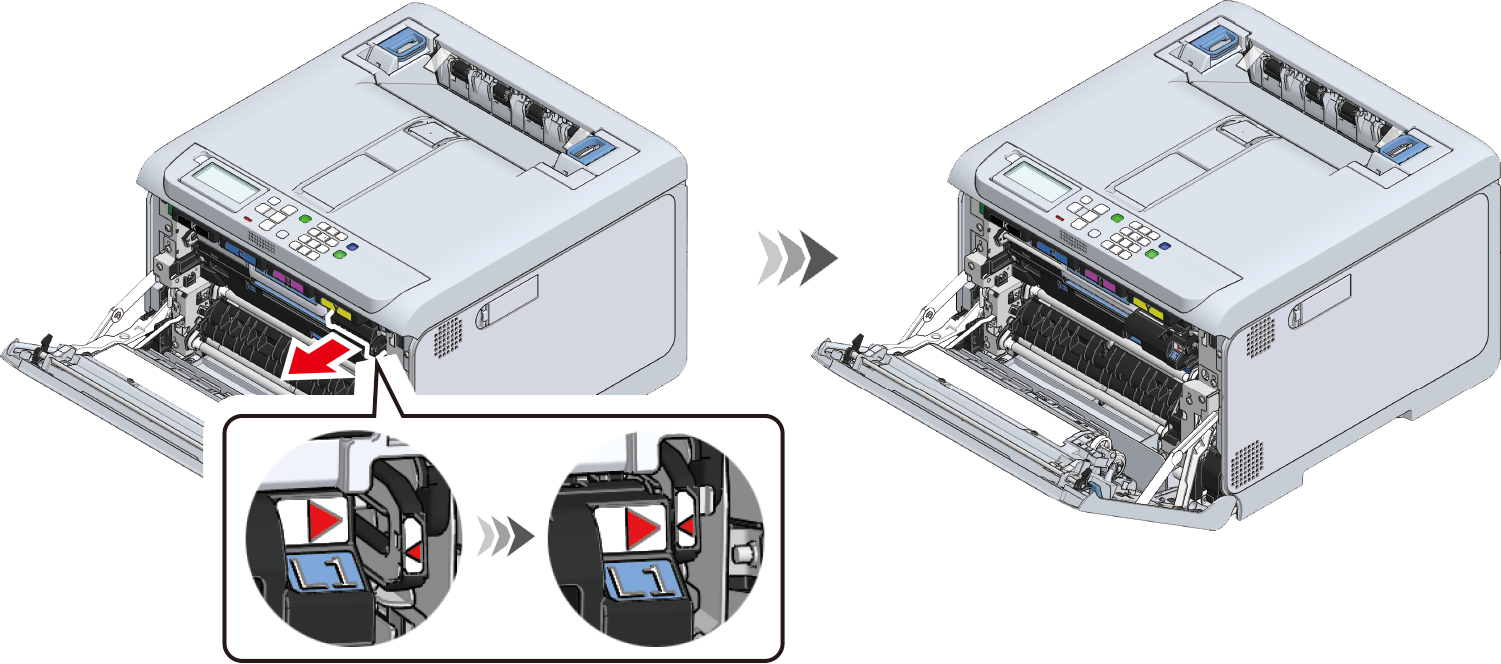

Trek de L1-hendel naar u toe totdat de rode driehoek op de L1-hendel is uitgelijnd met de rode driehoek aan de binnenzijde van het apparaat.
- Als de twee rode driehoeken niet juist zijn uitgelijnd, kunt u niet doorgaan met de procedure voor het vervangen van de afbeeldingsdrum.
Trek aan de L2-hendel en til de uitvoerlade op tot de stoppositie.
- De afbeeldingsdrum kan niet worden uitgetrokken tenzij de uitvoerlade volledig is geopend.

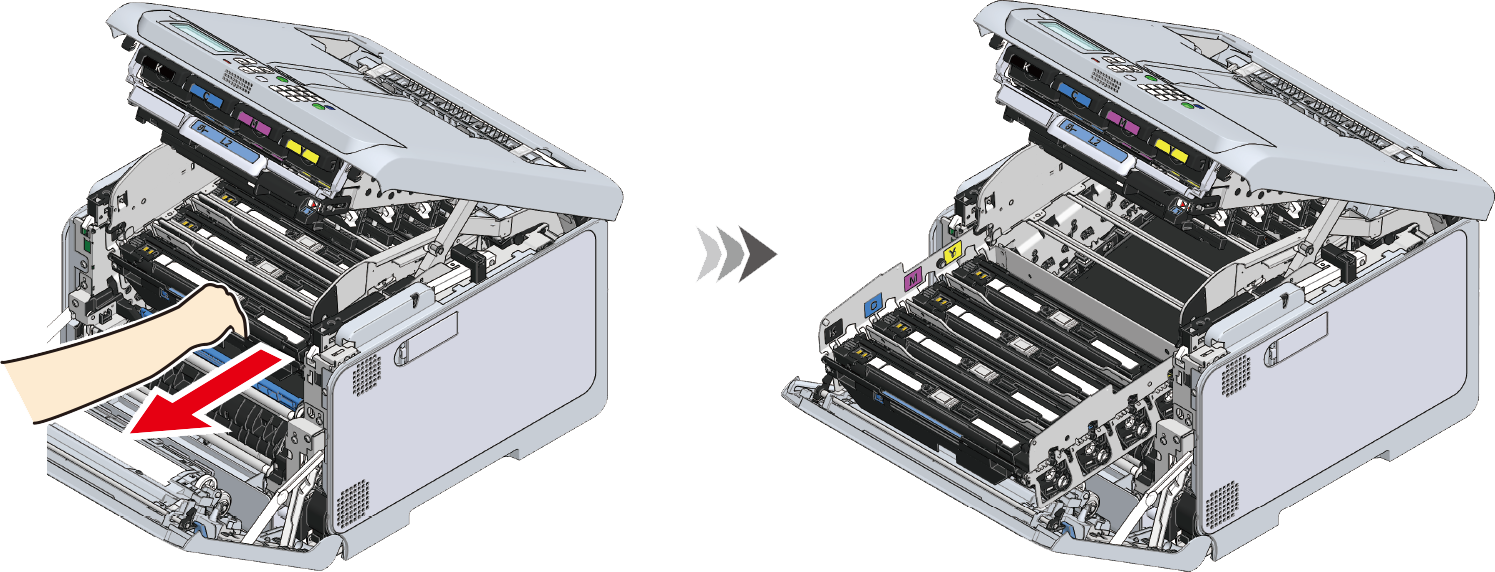

Houd de L3-hendel vast en trek de afbeeldingsdrum naar buiten totdat deze niet verder kan.
Dit kan brandwonden veroorzaken.
Raak de fuseereenheid niet aan omdat deze heet kan zijn.

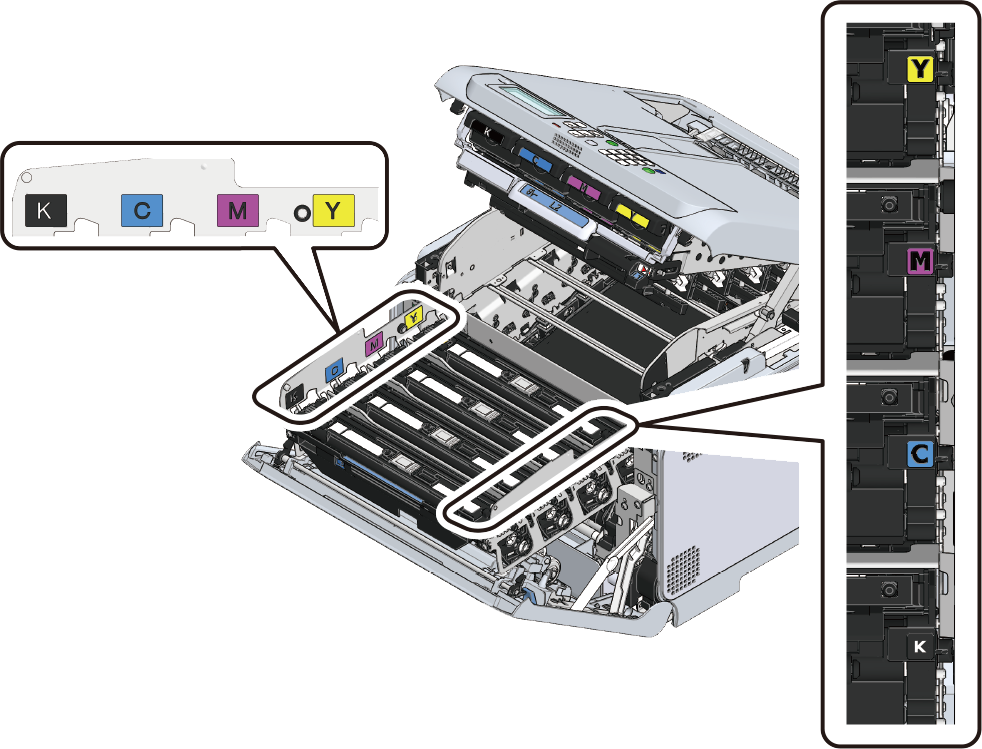

Controleer de afbeeldingsdrum die moet worden vervangen aan de hand van de labelkleur.

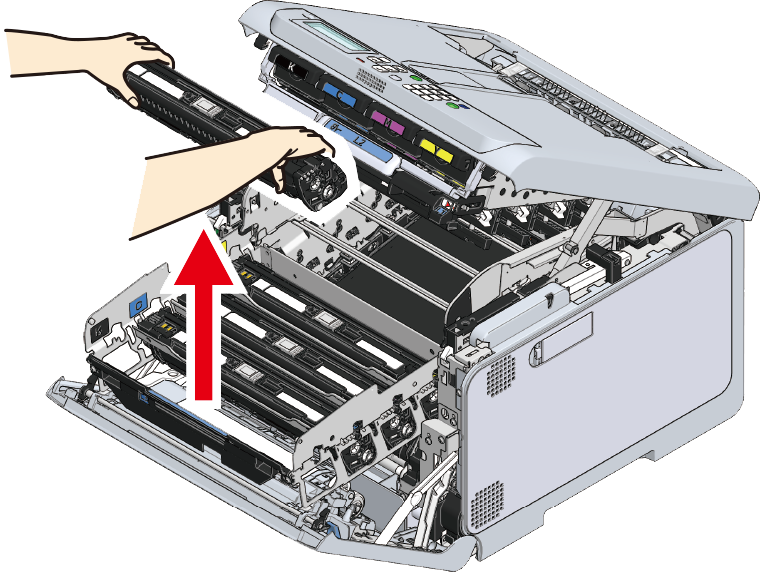

Verwijder de afbeeldingsdrum van de kleur die moet worden vervangen.
- Omdat de afbeeldingsdrums (groene delen) snel beschadigd kunnen raken, moeten deze met de nodige zorg worden behandeld.
- Stel de afbeeldingsdrum niet bloot aan direct zonlicht of zeer heldere binnenverlichting (ongeveer 1500 lux of hoger). Houd de drum niet langer dan 5 minuten onder kamerverlichting.
- De afbeeldingsdrum zit niet vast aan de hoofdeenheid. U kunt deze simpelweg optillen en verwijderen.
Neem de nieuwe afbeeldingsdrum van de te vervangen kleur uit de doos.
Haal het droogmiddel uit de nieuwe afbeeldingsdrum.
Plaats de nieuwe afbeeldingsdrum in dit apparaat door hem vast te houden met het kleurlabel naar rechts gericht.
- Omdat de afbeeldingsdrums (groene delen) snel beschadigd kunnen raken, moeten deze met de nodige zorg worden behandeld.
- Stel de afbeeldingsdrum niet bloot aan direct zonlicht of zeer heldere binnenverlichting (ongeveer 1500 lux of hoger). Houd de drum niet langer dan 5 minuten onder kamerverlichting.

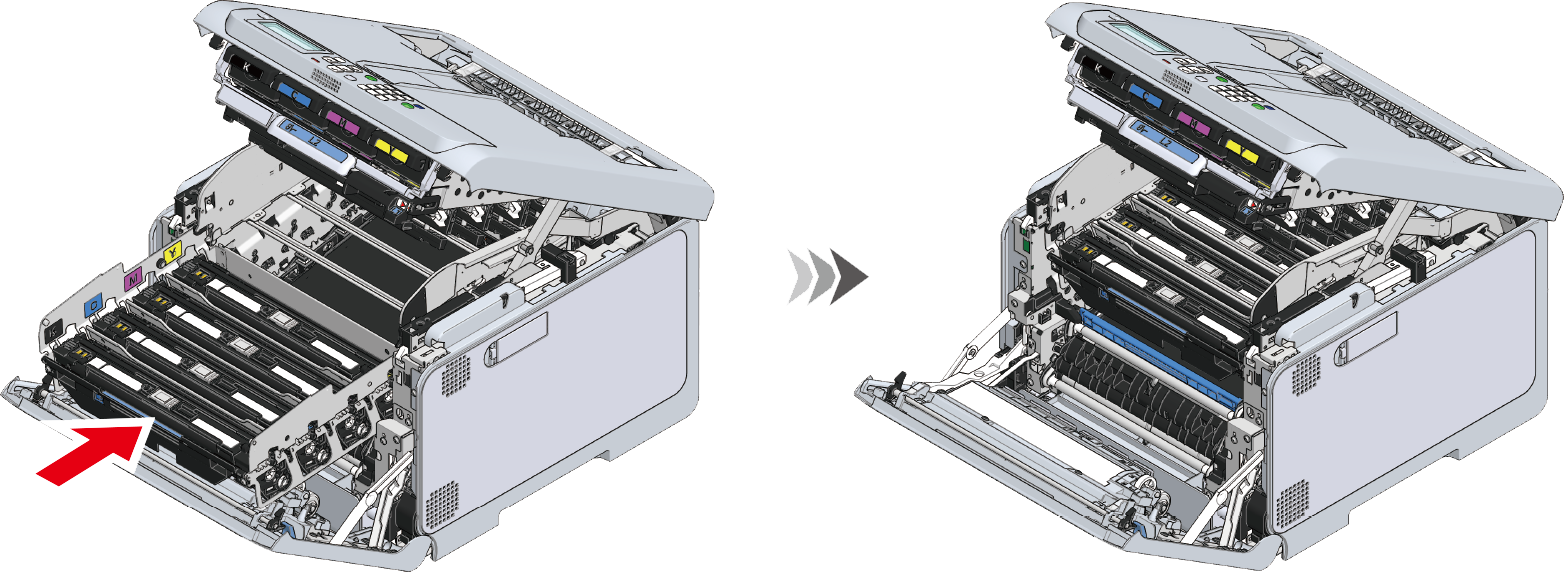

Houd de L3-hendel vast en duw de afbeeldingsdrummand helemaal naar binnen.
- Als de afbeeldingsdrum niet juist is geplaatst, kan de afbeeldingsdrummand niet helemaal worden ingedrukt.
- De uitvoerlade kan niet worden gesloten tenzij de afbeeldingstrommel helemaal naar binnen is gedrukt.

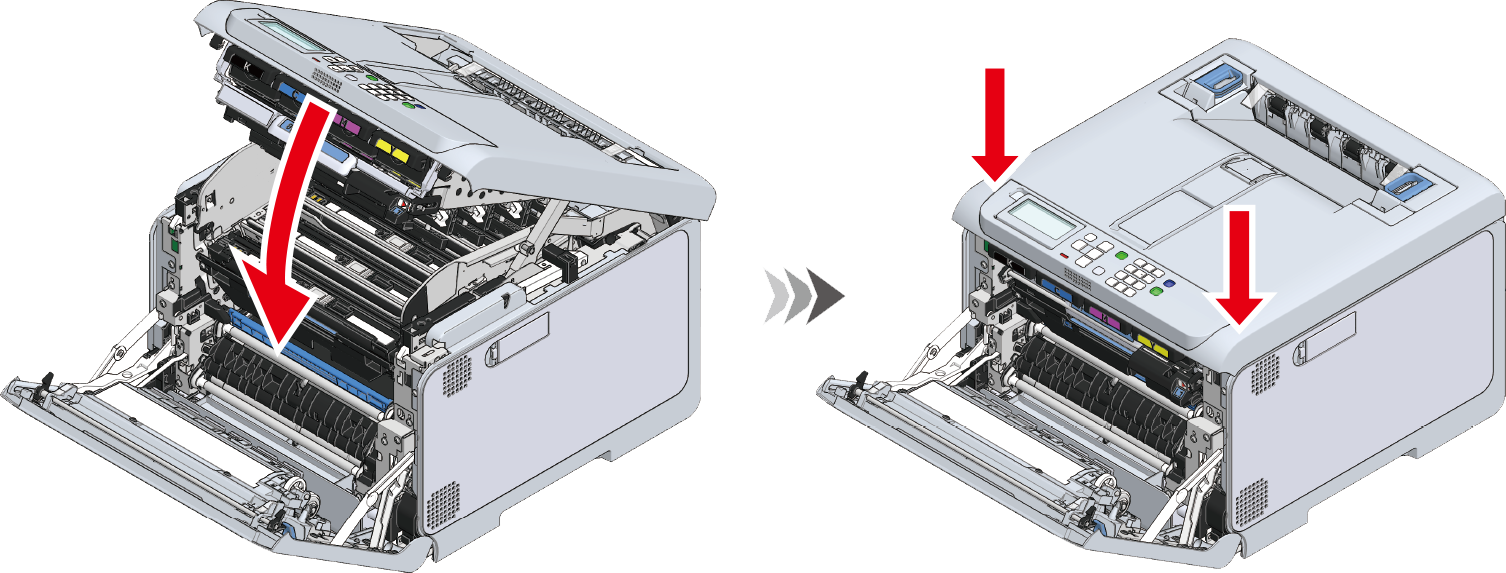

Sluit de uitvoerlade en druk beide zijden van boven naar beneden.

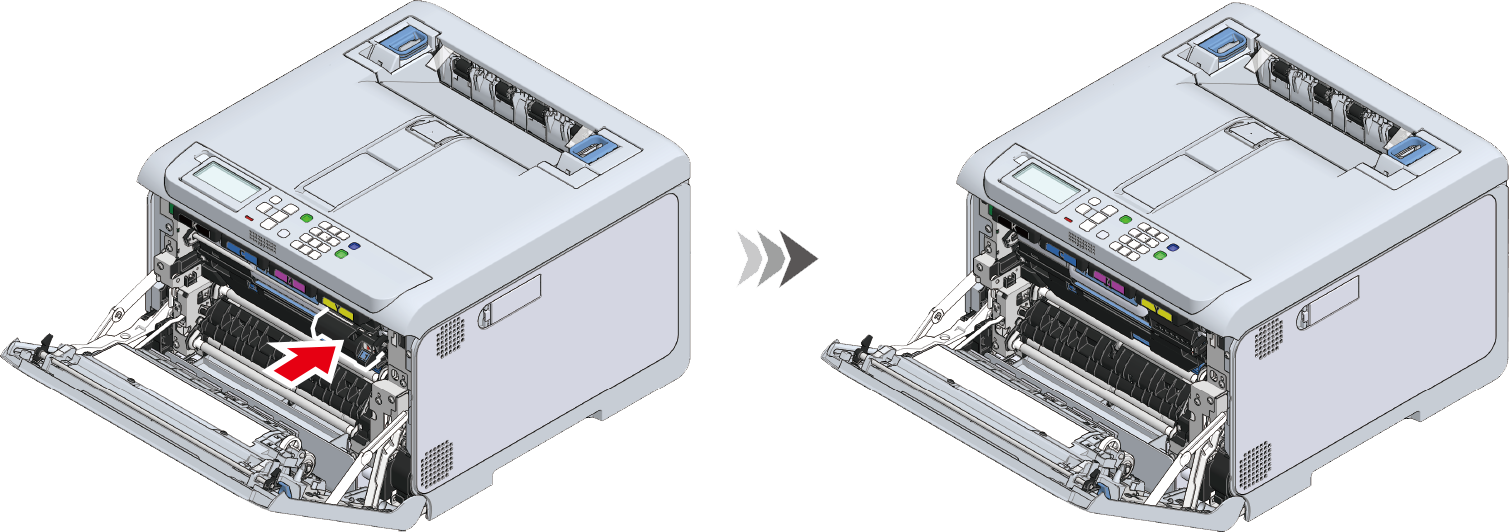

Druk de L1-hendel helemaal in.
- De voorklep kan niet worden gesloten tenzij alle afbeeldingsdrums van de vier kleuren zijn geïnstalleerd.
Sluit de voorklep stevig met beide handen.
- Recycle de gebruikte afbeeldingsdrum.
