920MHz帯マルチホップ無線 SmartHop

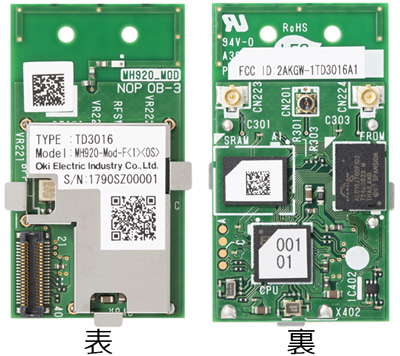

SmartHop MHシリーズ 海外対応版無線通信モジュール

海外対応版無線通信モジュール

既に国内で多数の実績がある「920MHz帯無線通信モジュール」をベースとして、海外各国のサブギガ帯無線に対応した海外対応版無線通信モジュールです。

特長

日本国内向けの「920MHz帯無線通信モジュール」をベースに、米国(FCC規格)、台湾、韓国、タイ、ベトナムの各国に対応した無線通信モジュールをラインナップ。無線通信モジュールの対応国は、今後更にラインナップを拡大する予定です。

既に「SmartHop」の無線通信モジュールを採用しているベンダー様は、基板を流用して容易に海外対応版のモジュールを搭載することができるため、短期間かつ低コストで米国やアジア圏の各国へ展開が可能となります。

各国の認証規格に対応した当社推奨品の外部アンテナを複数用意しています。

プロトコルスタック構成

マルチホップに必要なソフト(APL層)まで搭載しているため、センサーネットワークを簡易に構築可能です。

お客様側でAPL層・NW層の開発を行う場合、大きな開発工数が発生します。OKIの無線通信モジュールは、APL層まで提供し、お客様のサブギガ帯無線マルチホップネットワークを容易に実現します。

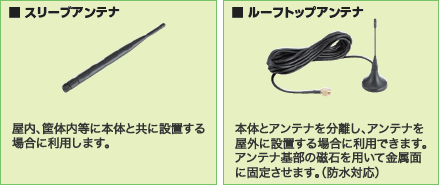

内蔵アンテナと外部アンテナの選択が可能

海外対応版無線通信モジュールのアンテナは、内蔵アンテナに加えて、設置場所や環境に応じて選べる2つのタイプの海外専用の外部アンテナを用意。

スリープアンテナ:屋内、筐体内等に本体と共に設置する場合に利用します。 ルーフトップアンテナ:本体とアンテナを分離し、アンテナを屋外に設置する場合に利用できます。アンテナ基部の磁石を用いて金属面に固定させます(防水対応)。

海外対応版無線通信モジュール仕様

項目 仕様
FCC版(米国) 台湾版 韓国版 タイ版 ベトナム版
対応周波数 902.4~927.6MHz(FCC Part 15 Subpart C 準拠) 920.4~924.6MHz 920.7~923.3MHz 920.4~924.6MHz 918.6~922.2MHz
チャネル数 43ch 8ch 14ch 8ch 7ch
送信出力 0.16mW/1mW/20mW 0.16mW/1mW/20mW 0.16mW/1mW/5mW/12.5mW 0.16mW/1mW/20mW 0.16mW/1mW/20mW
通信速度 最大100kbps
変調方式 GFSK
送信時間制限 制限なし 制限あり(1%)
電源電圧(DC) 3.3V±5%以内
消費電流 送信時
(20mW)
Typ. 70mA Typ. 66mA(※1) Typ. 70mA
受信時 Typ. 50mA
待機時 -
アンテナ 内蔵アンテナ標準搭載、外部用コネクタ×2(※2)
インターフェース UART×1(※3)
動作温湿度範囲 -20~70℃、25~85%RH(結露なきこと)
外形寸法 22mm(W)×40mm(D)×5mm(H)(突起物を除きます)
コネクタ 40ピン
環境対応 RoHS対応
  • ※1 12.5mW 送信時
  • ※2 内蔵または外部アンテナのどちらかを使用します。外部アンテナを利用するときは中継ケーブルが必要です。
  • ※3 お客様システムと接続し、透過通信、保守/設定通信を行います。

ラインアップ

外観 品名 備考

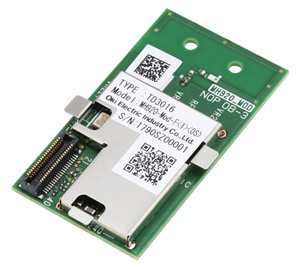

FCC版無線通信モジュール
MH920-Mod-F<1><0W> FCC版無線通信モジュール(コーディネータータイプ)
MH920-Mod-F<1><0W>
  • 米国向け
  • 親機機能
MH920-Mod-F<1><0S> FCC版無線通信モジュール(ルータータイプ)
MH920-Mod-F<1><0S>
  • 米国向け
  • 子機機能
台湾版無線通信モジュール
MH920-Mod-F<1><0W> 台湾版無線通信モジュール(コーディネータータイプ)
MH920-Mod-F<1><1W>
  • 台湾向け
  • 親機機能
MH920-Mod-F<1><0S> 台湾版無線通信モジュール(ルータータイプ)
MH920-Mod-F<1><1S>
  • 台湾向け
  • 子機機能
韓国版無線通信モジュール
MH920-Mod-F<1><0W> 韓国版無線通信モジュール(コーディネータータイプ)
MH920-Mod-F<1><2W>
  • 韓国向け
  • 親機機能
MH920-Mod-F<1><0S> 韓国版無線通信モジュール(ルータータイプ)
MH920-Mod-F<1><2S>
  • 韓国向け
  • 子機機能
タイ版無線通信モジュール
MH920-Mod-F<1><0W> タイ版無線通信モジュール(コーディネータータイプ)
MH920-Mod-F<1><3W>
  • タイ向け
  • 親機機能
MH920-Mod-F<1><0S> タイ版無線通信モジュール(ルータータイプ)
MH920-Mod-F<1><3S>
  • タイ向け
  • 子機機能
ベトナム版無線通信モジュール
MH920-Mod-F<1><0W> ベトナム版無線通信モジュール(コーディネータータイプ)
MH920-Mod-F<1><4W>
  • タイ向け
  • 親機機能
MH920-Mod-F<1><0S> ベトナム版無線通信モジュール(ルータータイプ)
MH920-Mod-F<1><4S>
  • タイ向け
  • 子機機能
海外対応版アンテナ(オプション)

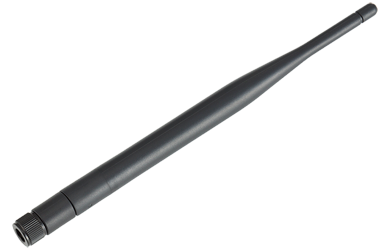

MH920-ANT-F<S> 海外対応版スリーブアンテナ
MH920-ANT-F<S>
  • 屋内用、指向性:無、非防水
  • 屋内、筐体内等に本体と共に設置する場合に使用
  • 海外対応版無線通信モジュール用

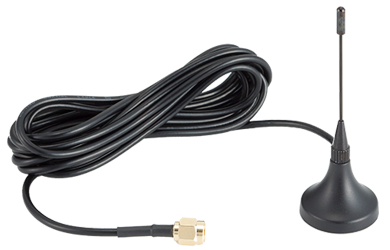

MH920-ANT-F<R> 海外対応版ルーフトップアンテナ
MH920-ANT-F<R>
  • 屋外用、指向性:無、耐水形(IPX6)
  • 本体と分離し屋外に設置する場合に使用
  • 海外対応版無線通信モジュール用

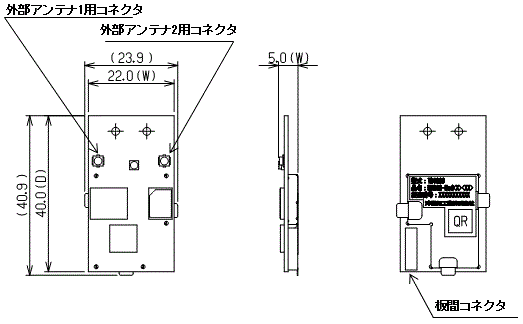

外形図

海外対応版無線通信モジュール
MH920-Mod-F<1>

無線モジュール外形図
