安装专用角轮架
![]() | 否则,可能会导致人身伤害。 | ![]() |
本设备可能会倾倒。请务必安装随附的固定部件。 若要安装三个扩展纸盒中的一个,请务必安装防斜支脚。 |
角轮架是一个带有角轮的支架,用于移动本设备。
它还带有用于避免发生倾倒的防斜支脚。建议安装有扩展纸盒时使用。
安装角轮架时需要使用十字头螺丝刀和平头螺丝刀。
若要安装三个扩展纸盒中的一个,请务必安装专用角轮架、防斜支脚和随附的固定部件,以避免发生倾倒。
运输专用角轮架时需要使用包装箱和缓冲材料。请勿将其丢弃,而应妥善保管。
型号:BOD-S3 |
---|
![]() | 否则,可能会导致人身伤害。 | ![]() |
本设备重约 30 kg,因此务必至少由两人合力抬起。 |

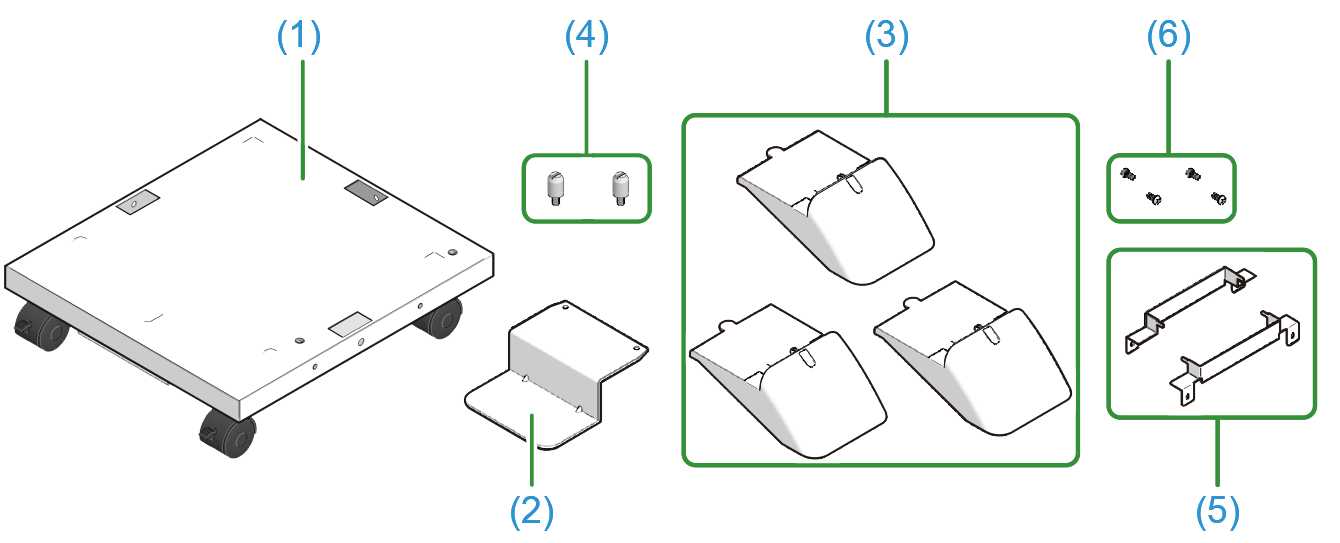

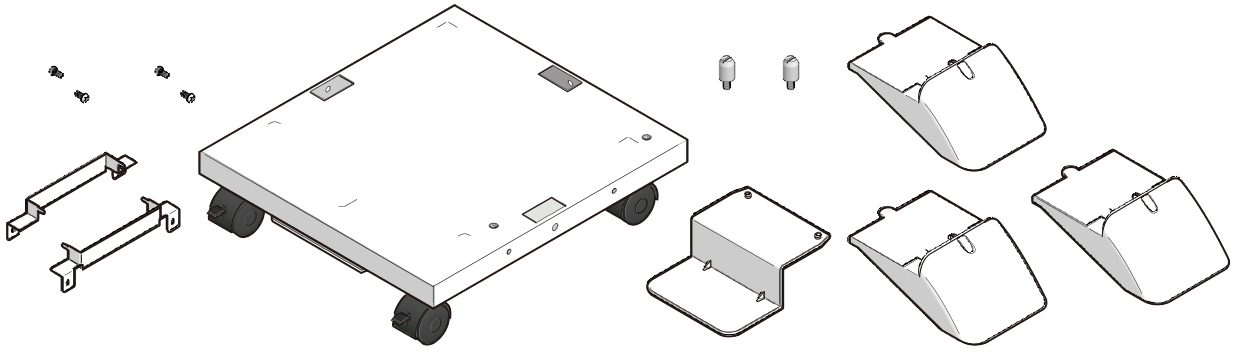

确保专用角轮架的所有部件齐全。
- 主机
- 防斜支脚 a
- 防斜支脚 b (x 3)
定位销 (x 2)
- 角轮架的金属夹具 (x 2)
- 螺钉 (x 4)

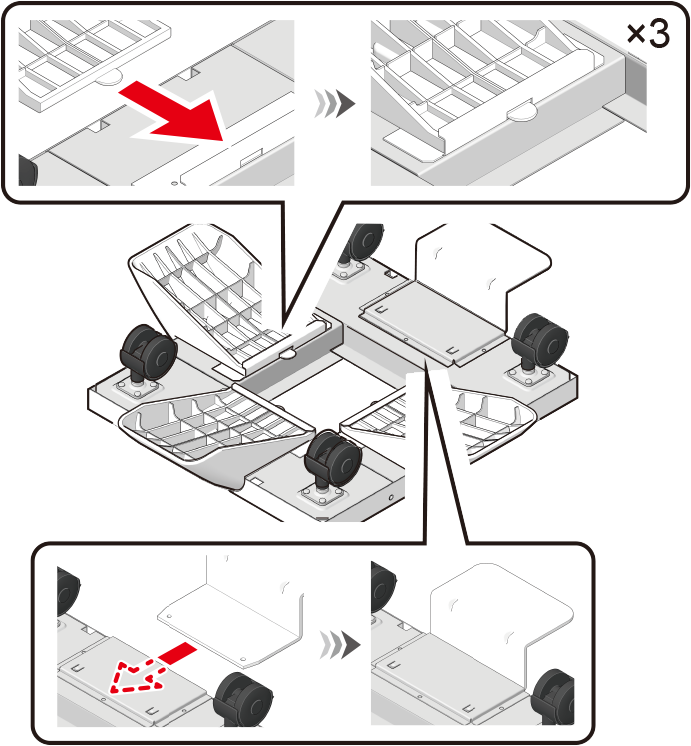

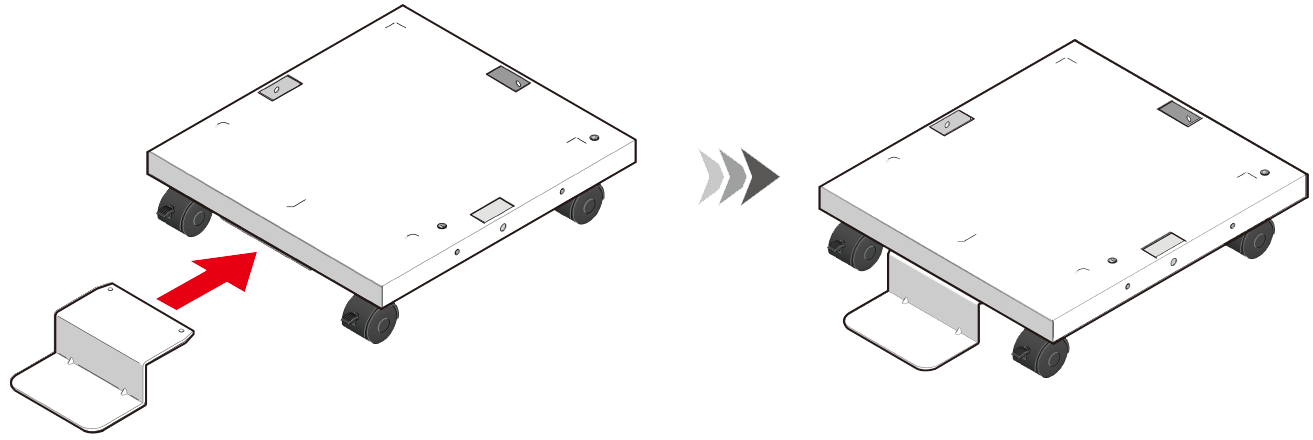

将防斜支脚 a 安装在专用角轮架的正面。

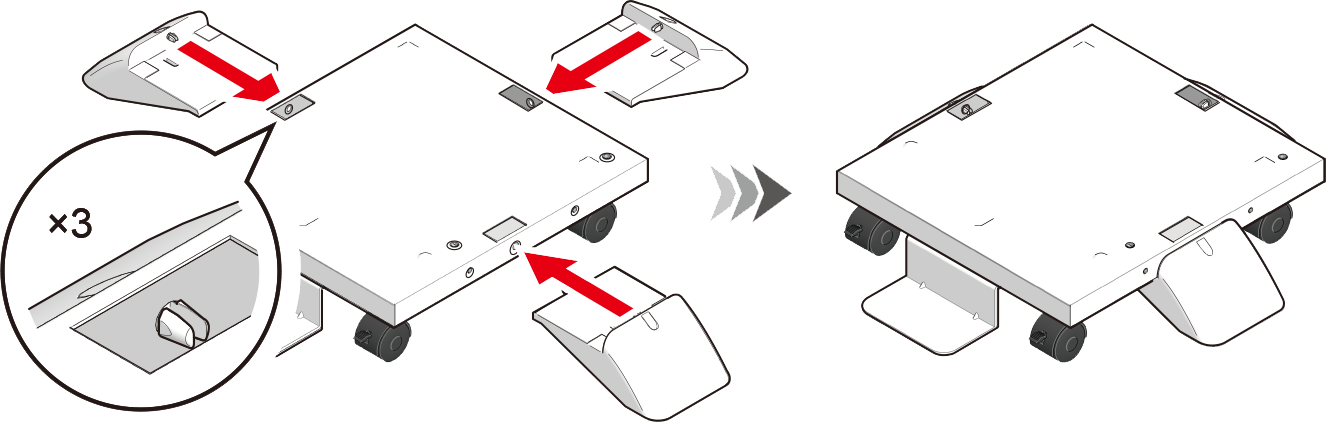

- 然后,将防斜支脚 b (x 3) 安装在两侧和背面。
- 将专用角轮架倒置,确认防斜支脚 a 和防斜支脚 b (x 3) 插入到位。

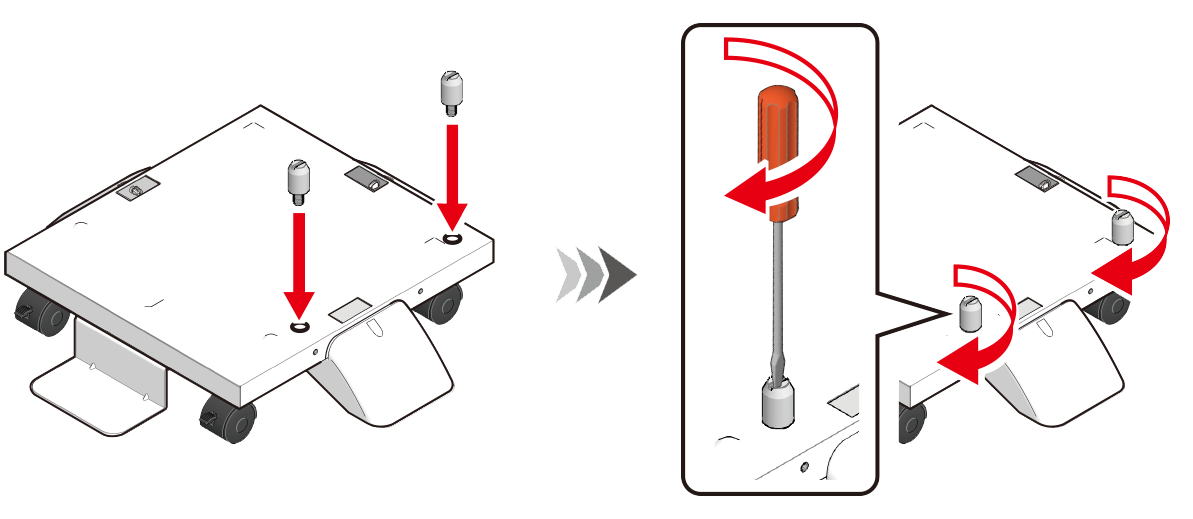

- 将专用角轮架翻转回来,然后安装定位销 (x 2)。用平头螺丝刀旋转固定定位销 (x 2)。
关闭本设备并拔出电源线和所有电缆。
- 如果在连接有电缆的情况下进行安装,可能会导致您被电缆缠住而受伤。

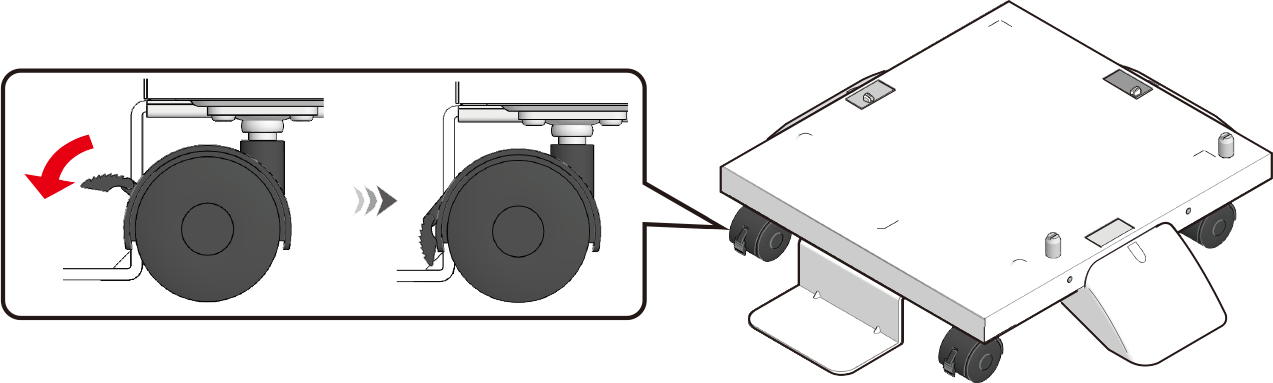

锁定角轮 (x 2),以防止专用角轮在主机和扩展纸盒安装过程中移动。

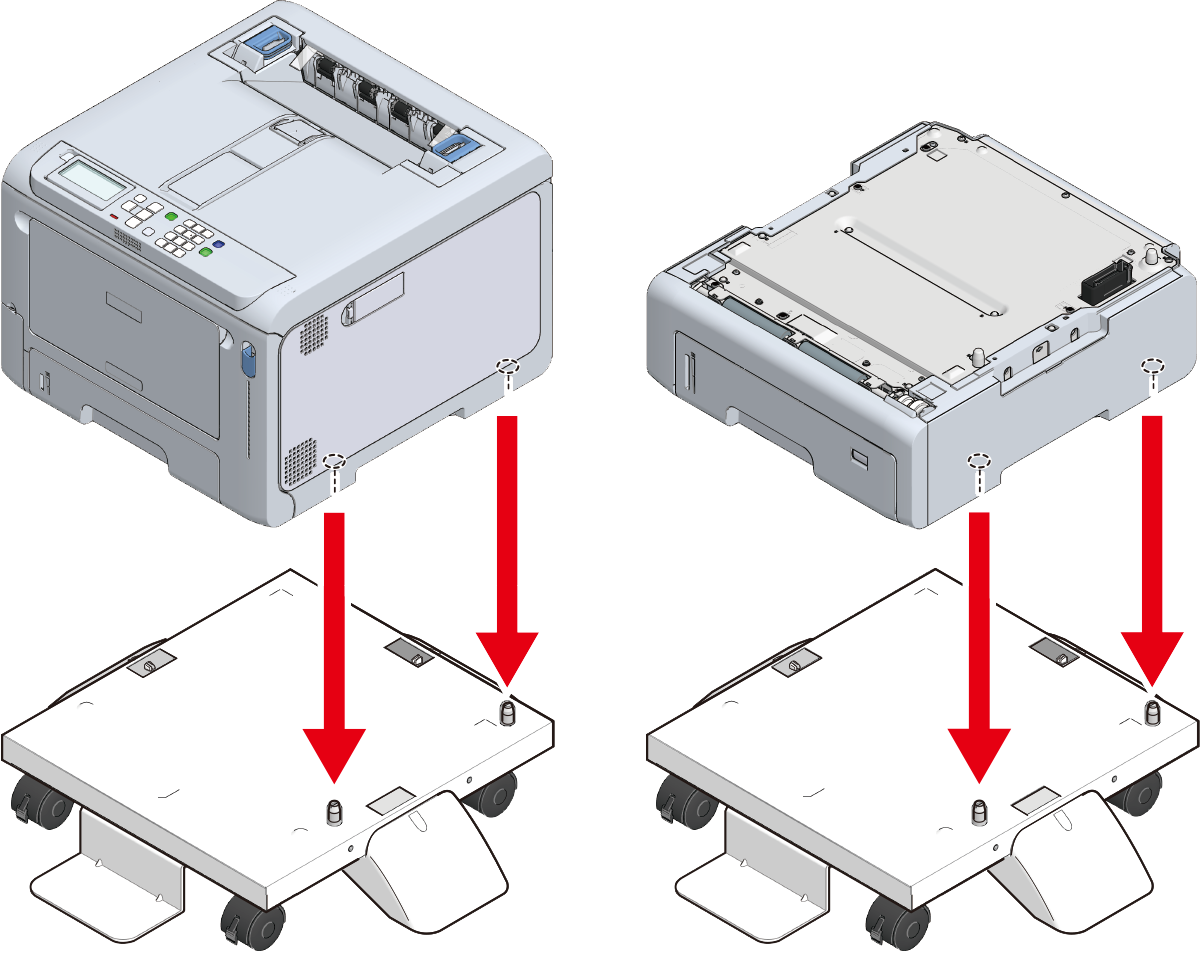

使主机或扩展纸盒的右侧和正面对齐专用角轮的右侧和正面,轻轻叠放,确保专用角轮架的定位销插入底部的孔中。

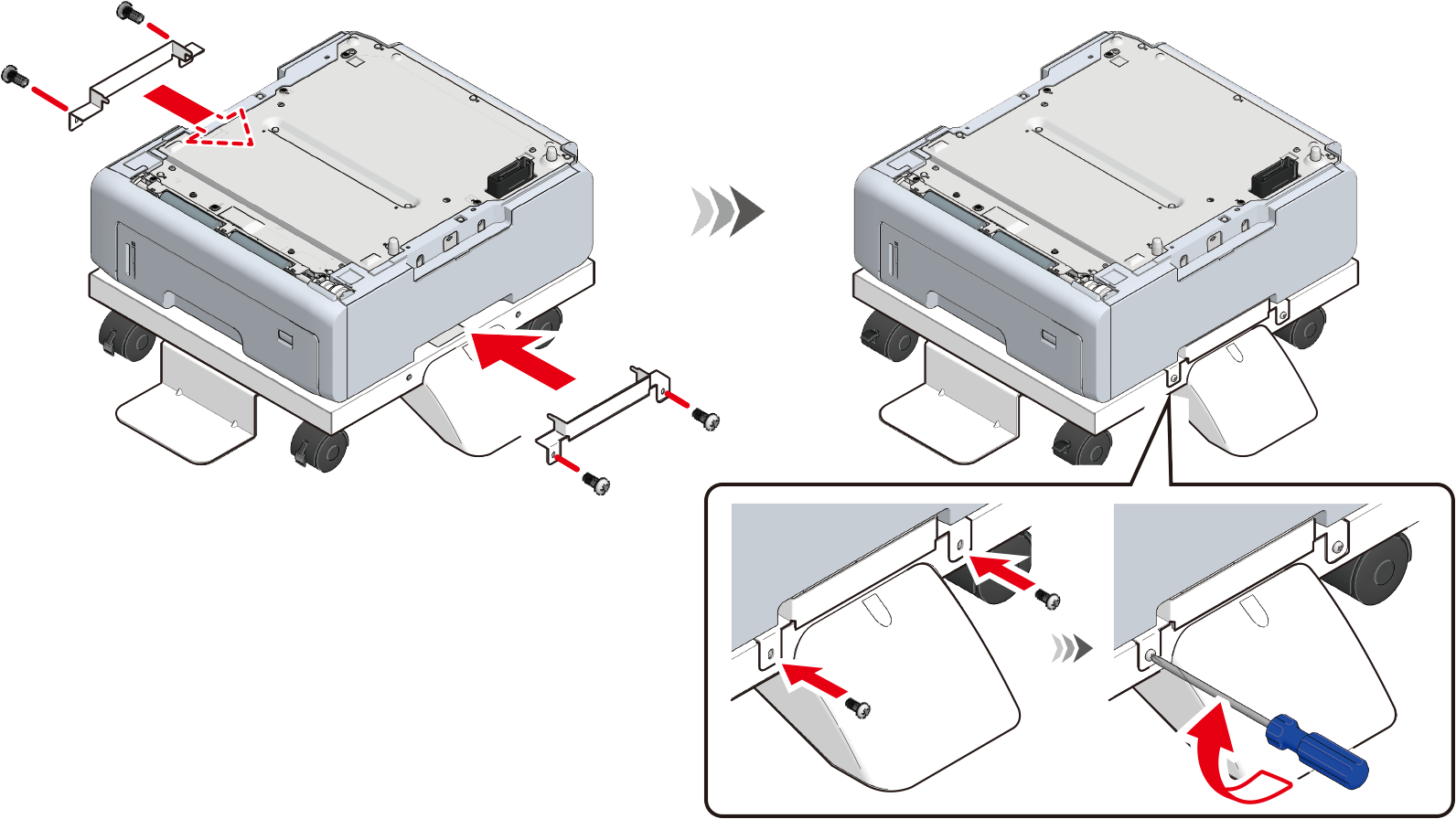

- 使用十字头螺丝刀,通过金属夹具 (x 2) 和螺钉 (x 4) 固定主机或扩展纸盒和专用角轮架。

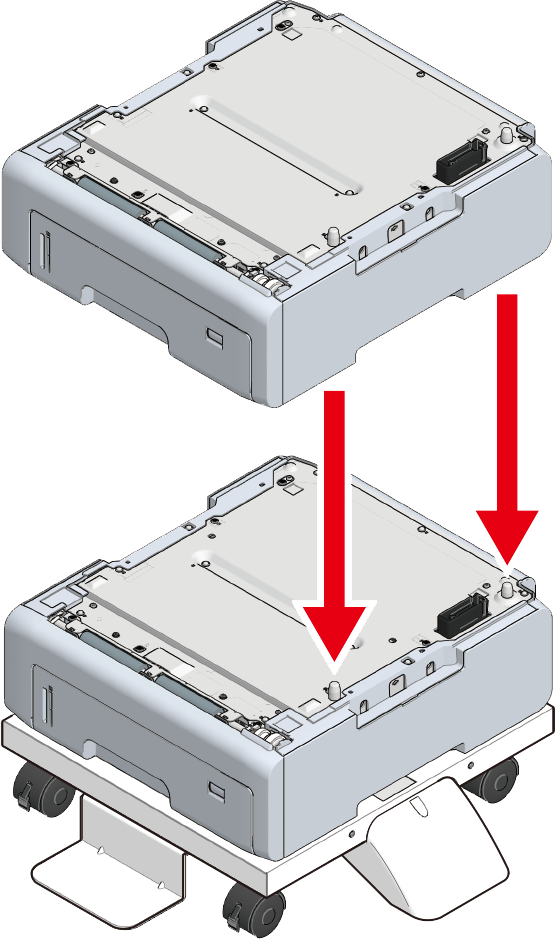

图中以固定扩展纸盒和专用角轮架为例。 若要加装扩展纸盒,使已安装到专用角轮架上的扩展纸盒的右侧和正面对齐待安装扩展纸盒的右侧和正面,轻轻叠放,确保突出部分插入底部的孔中。

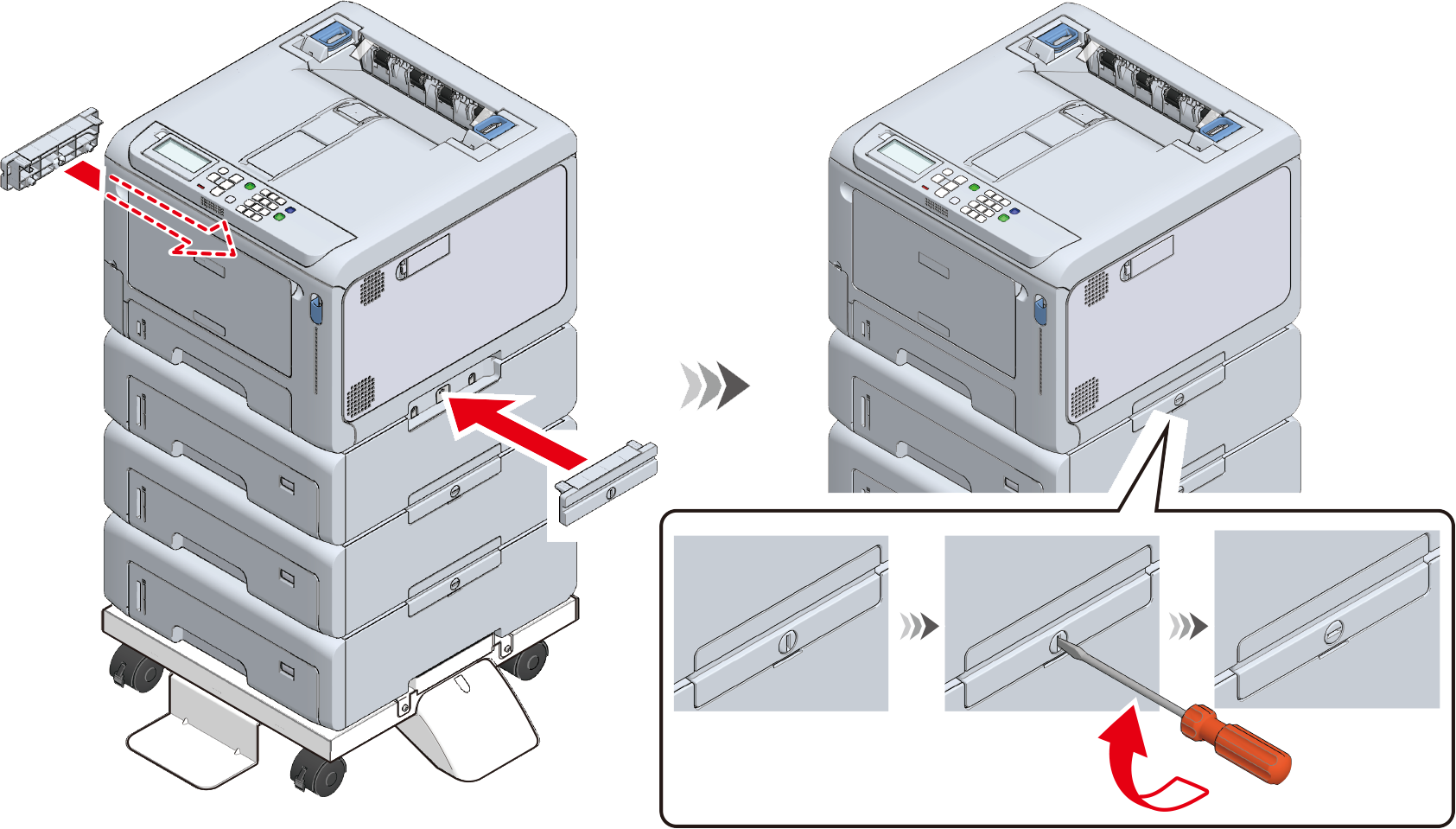

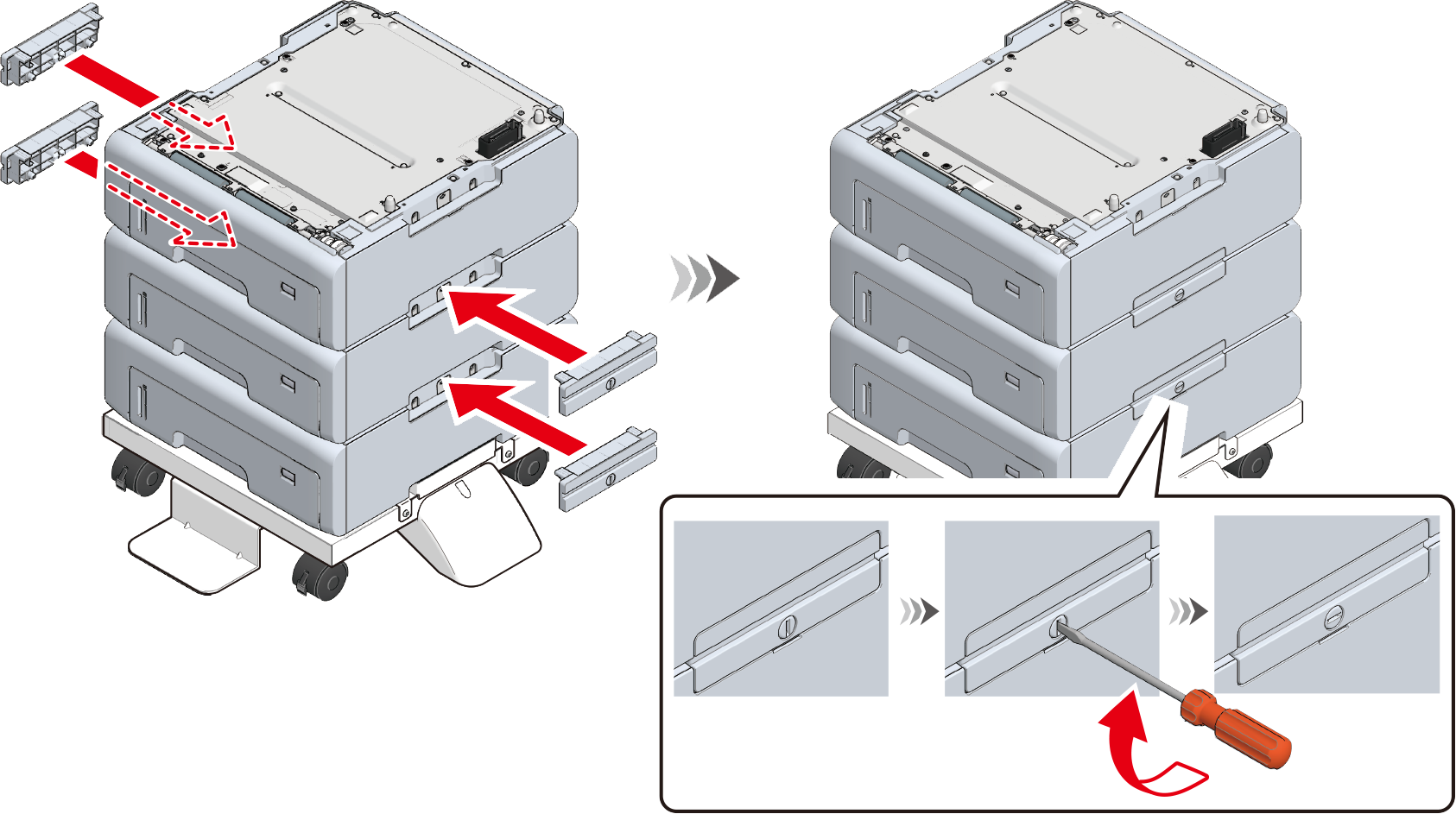

使用平头螺丝刀,通过附件固定叠放的扩展纸盒的两侧。

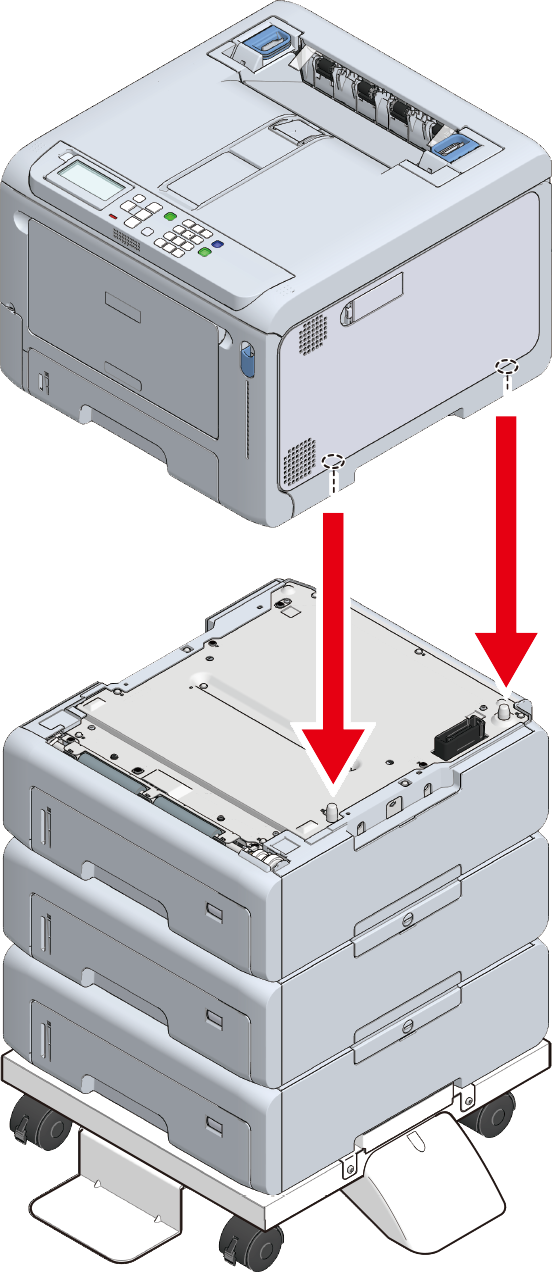

安装多个扩展纸盒时,使主机的右侧和正面对齐扩展纸盒的右侧和正面,轻轻叠放,确保扩展纸盒的突出部分插入主机底部的孔中。
安装扩展纸盒时,使用平头螺丝刀通过附件固定主机和扩展纸盒的两侧。

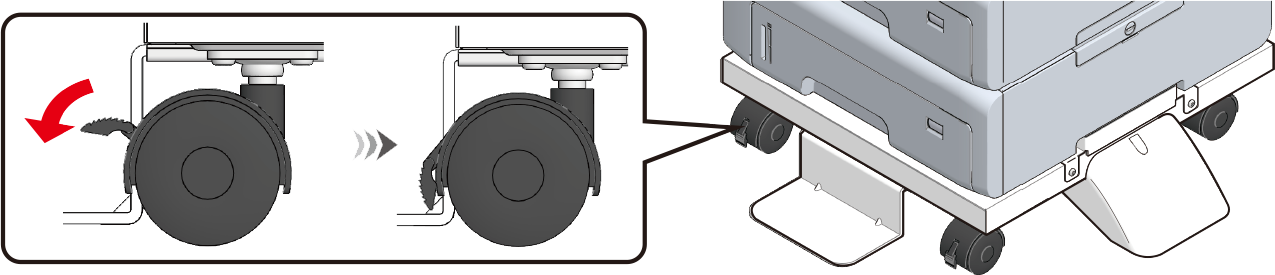

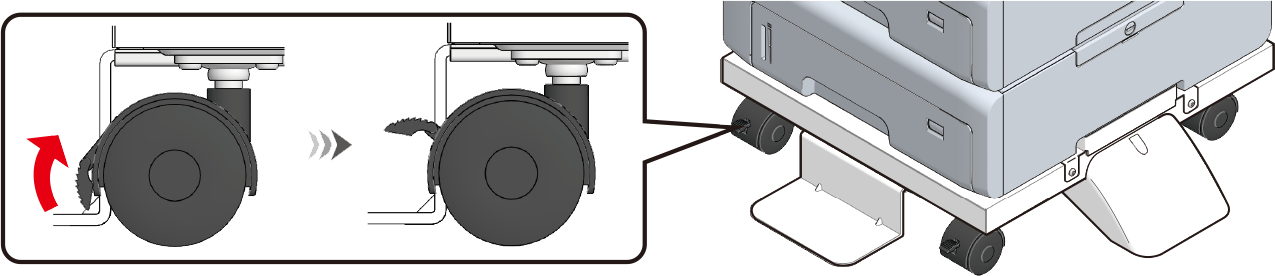

移动本设备前,请先解锁角轮 (x 2)。
移动本设备后,请锁止角轮 (x 2) 以防意外滑动。
- 运输本设备、更换耗材或维修部件或者在纸盒中装入纸张时,请检查以下各项,以避免设备发生倾倒。

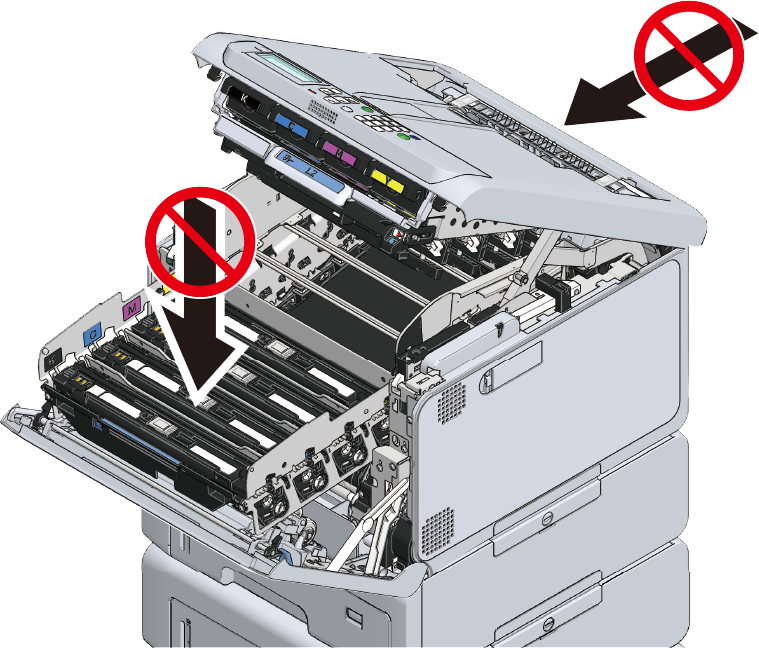

当出纸架打开且感光鼓被拉出时,请勿按压本设备背面或感光鼓提篮。

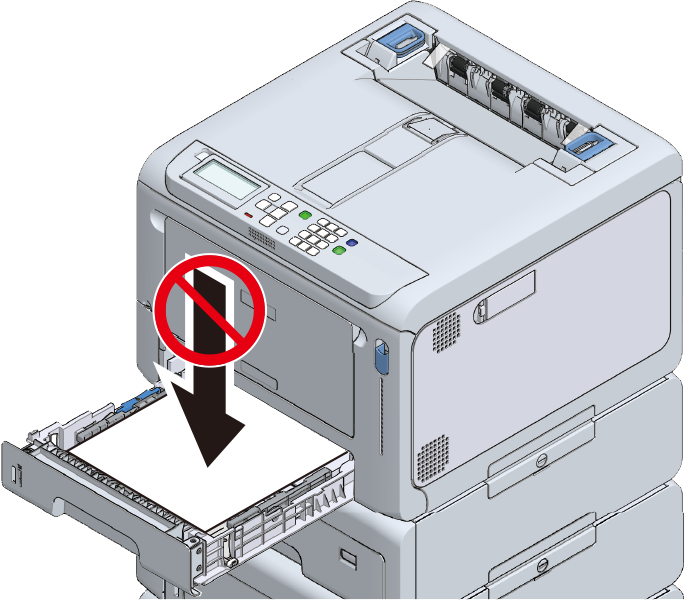

当纸盒被拉出时,请勿从上方按压纸盒。

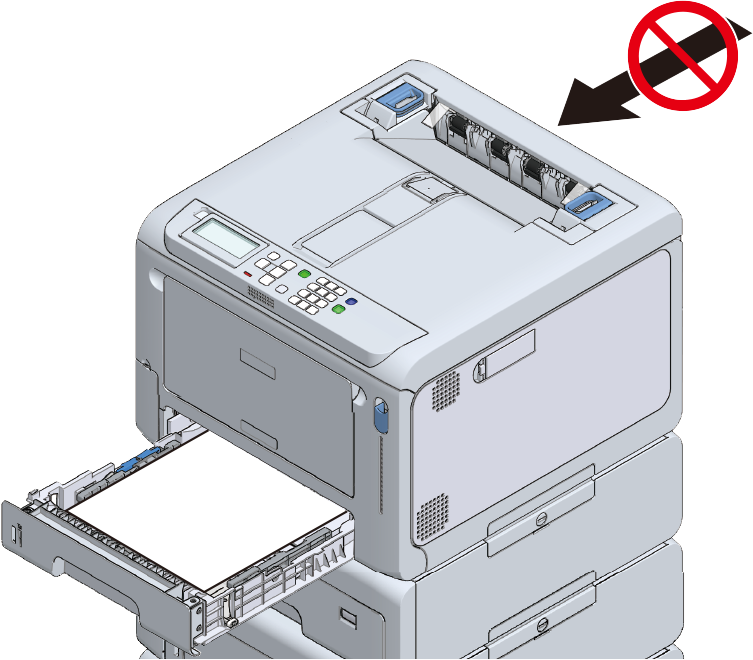

- 在纸盒被拉出的情况下,请勿从背面按压本设备。
- 运输本设备、更换耗材或维修部件或者在纸盒中装入纸张时,请检查以下各项,以避免设备发生倾倒。
- 将电源线和拔出的电缆插回本设备。
打开本设备的电源。
安装扩展纸盒时,需要检查安装情况并设置打印机驱动程序。
