更换感光鼓

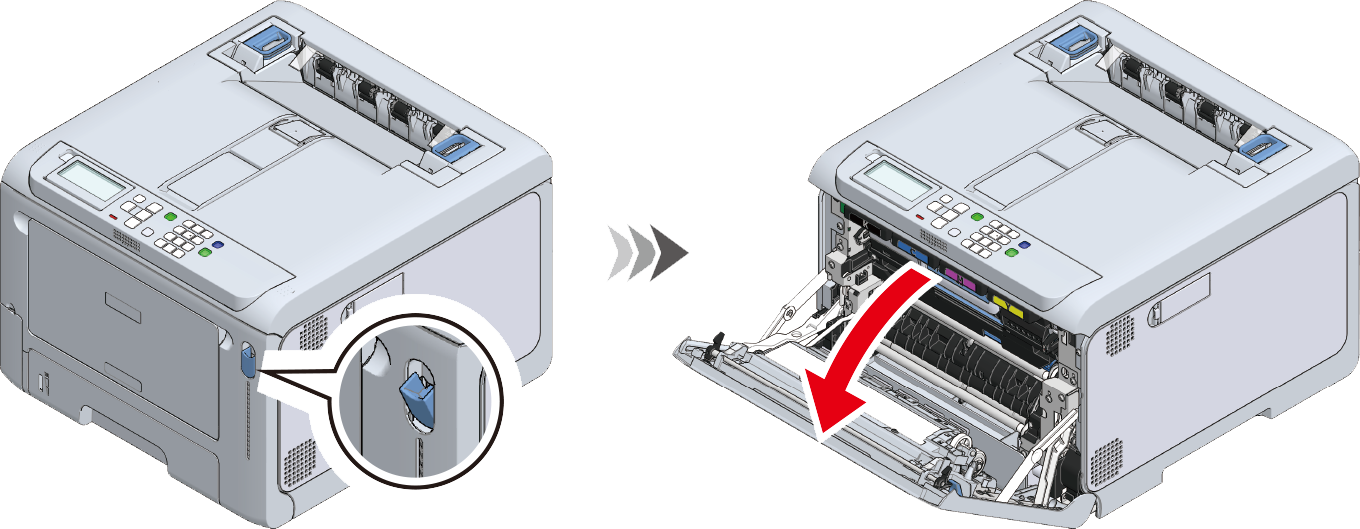

拉动前盖打开拉杆(蓝色)以打开前盖。

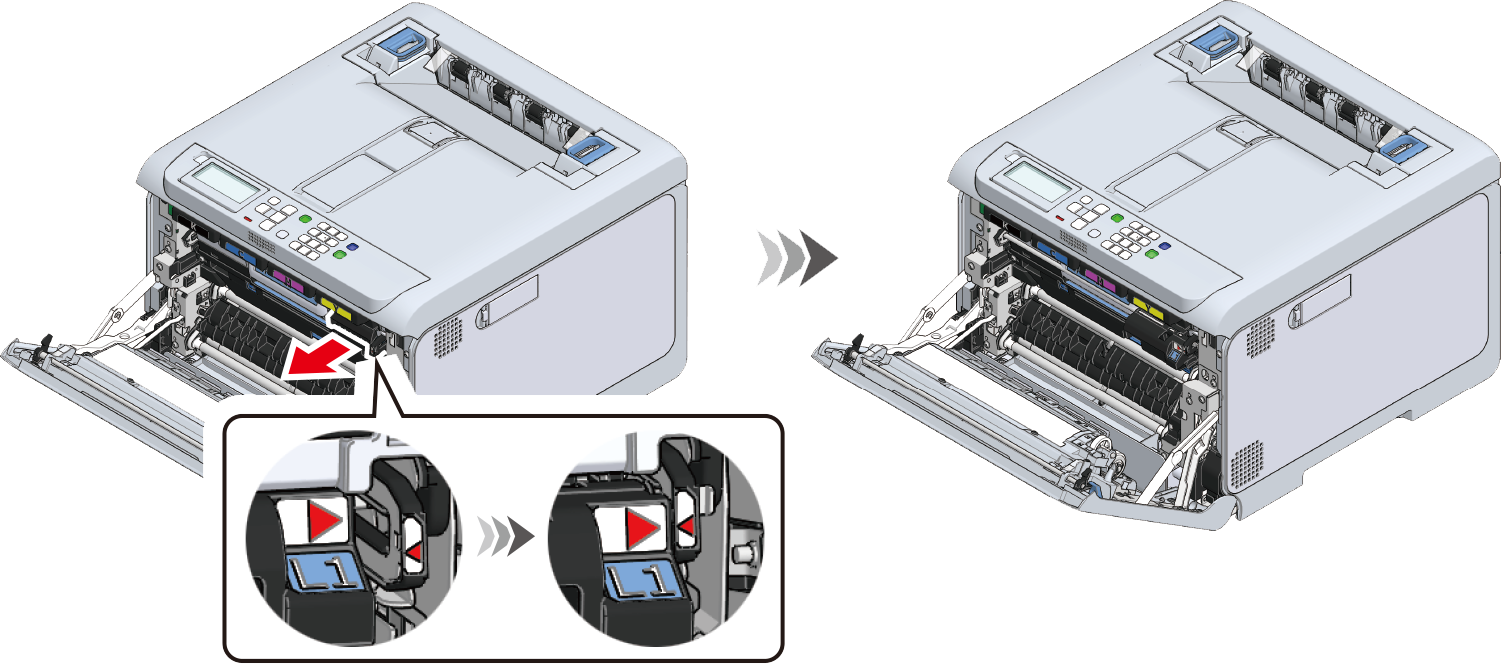

朝您自己所在的方向拉 L1 拉杆,直至 L1 拉杆上的红色三角标记与设备内的红色三角标记对齐。
- 如果这两个红色三角标记未正确对齐,将无法进行到感光鼓的更换步骤。

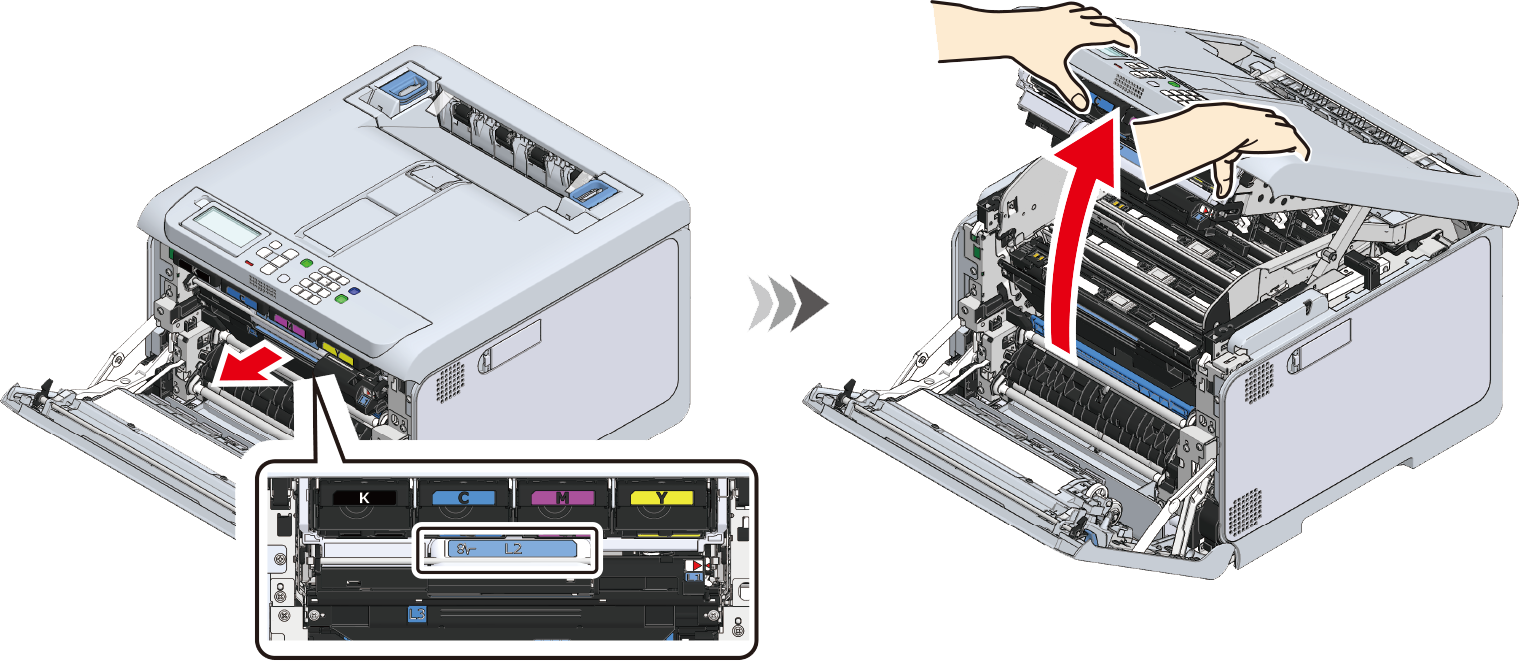

拉动 L2 拉杆,抬起出纸架,直至其到达停止位置。
- 除非出纸架完全打开,否则无法拉出感光鼓提篮。

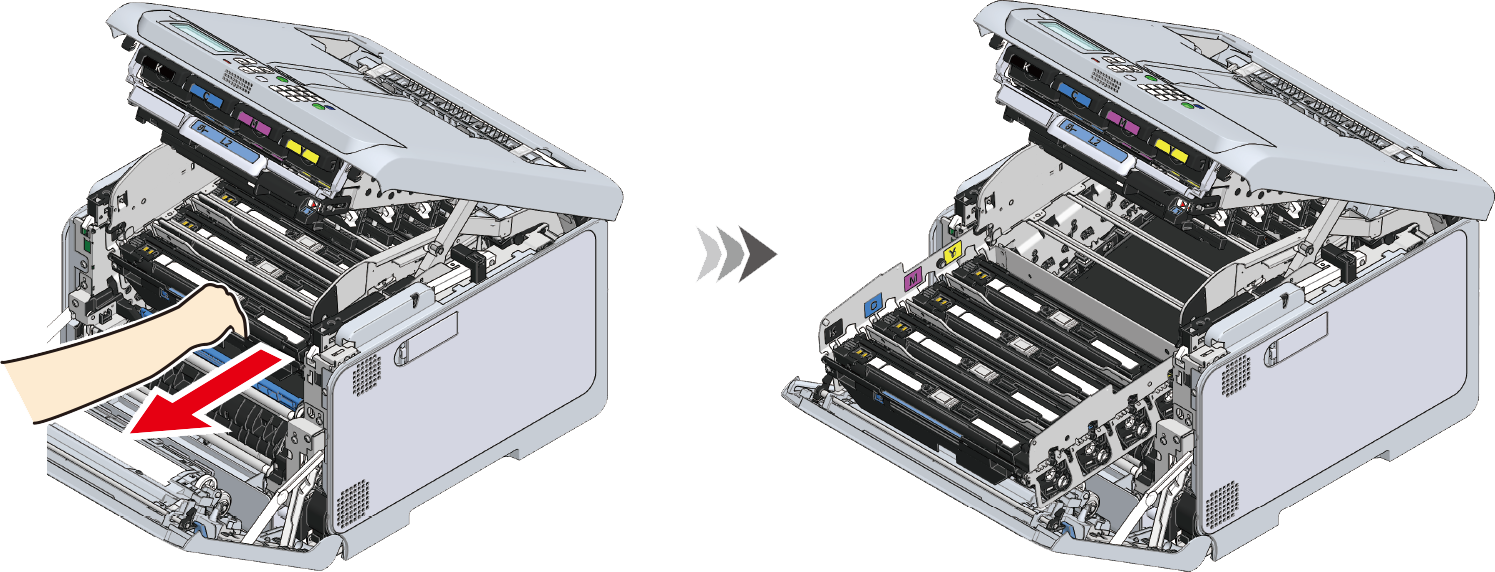

握住 L3 把手,拉出感光鼓提篮,直到拉不动为止。
可能会导致烫伤。 定影器温度高,请勿触摸。

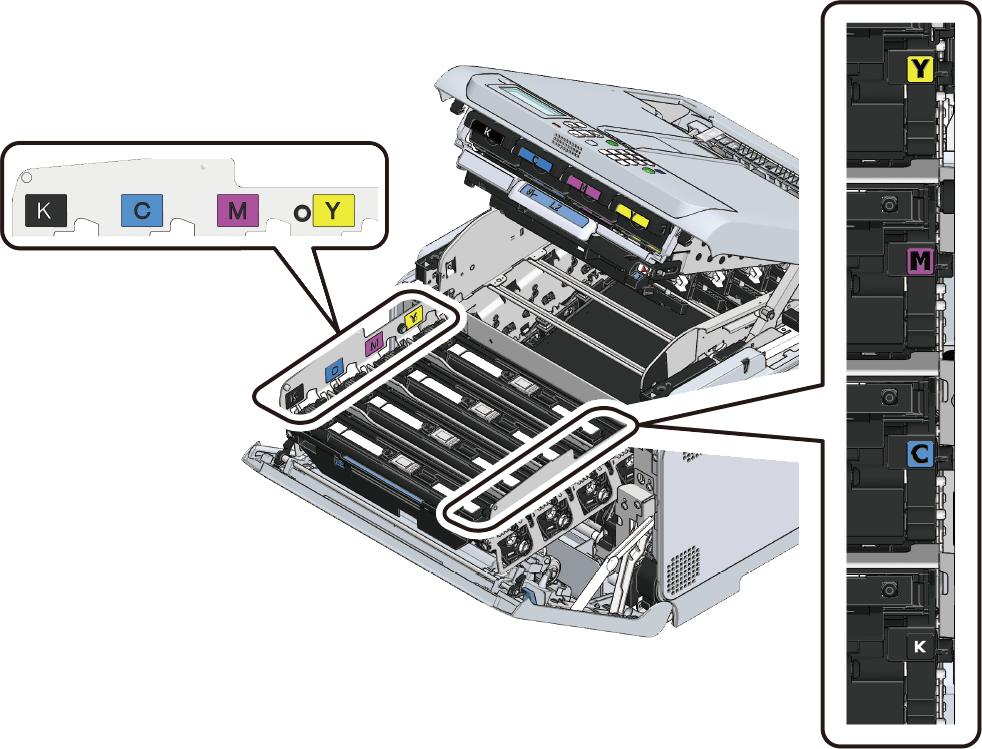

通过标签颜色确认要更换的感光鼓。

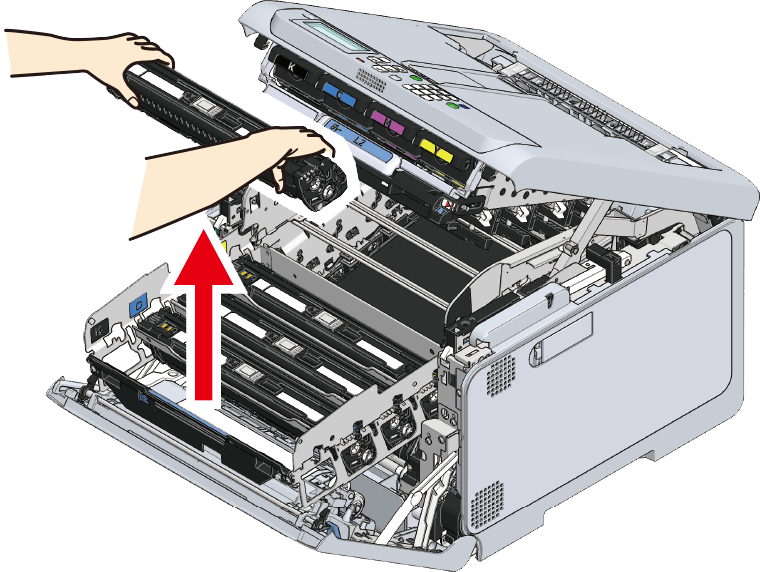

取出待更换颜色所对应的感光鼓。
- 感光鼓(绿色部件)为易损部件,处理时请格外当心。
- 请勿将感光鼓直接曝露在阳光或强光(约 1,500 勒克斯或以上)下。即使在室内照明光线环境下,暴露时间也不要超过 5 分钟。
- 感光鼓并非固定在主机内。您可以将其直接提出。
将待更换颜色所对应的新感光鼓从包装盒中取出。

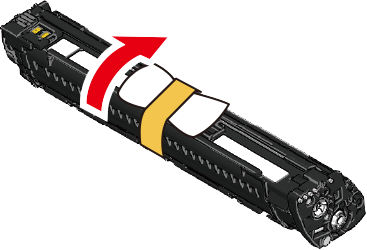

取出新感光鼓的干燥剂。

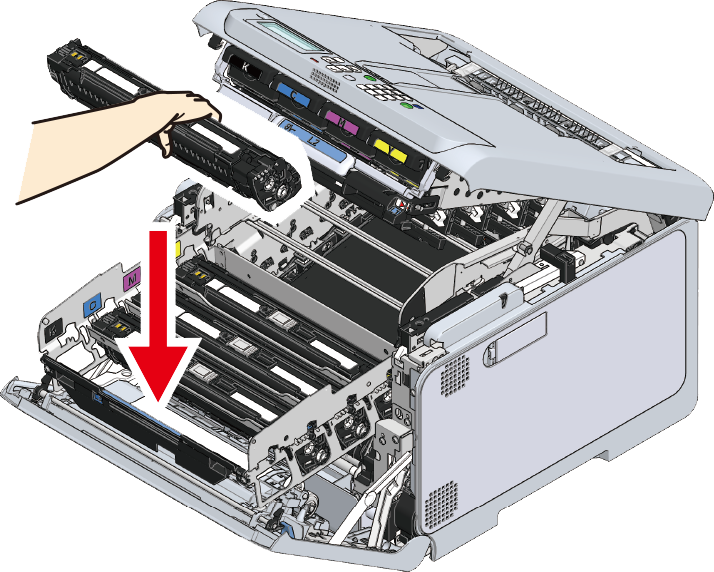

使颜色标签位于右侧,握住新感光鼓,将其安装到本设备中。
- 感光鼓(绿色部件)为易损部件,处理时请格外当心。
- 请勿将感光鼓直接曝露在阳光或强光(约 1,500 勒克斯或以上)下。即使在室内照明光线环境下,暴露时间也不要超过 5 分钟。

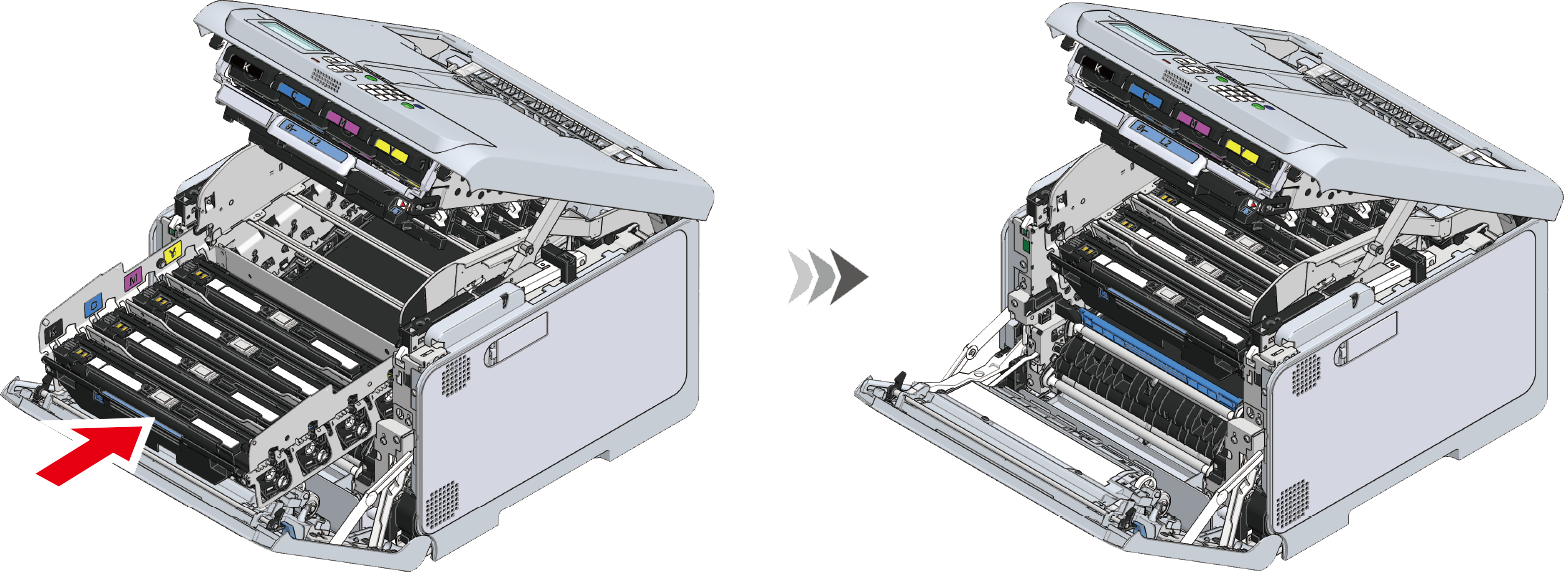

握住 L3 把手,将感光鼓提篮完全推入。
- 如果感光鼓安装不正确,则无法将感光鼓提篮完全推入。
- 除非将感光鼓提篮完全推入,否则无法合上出纸架。

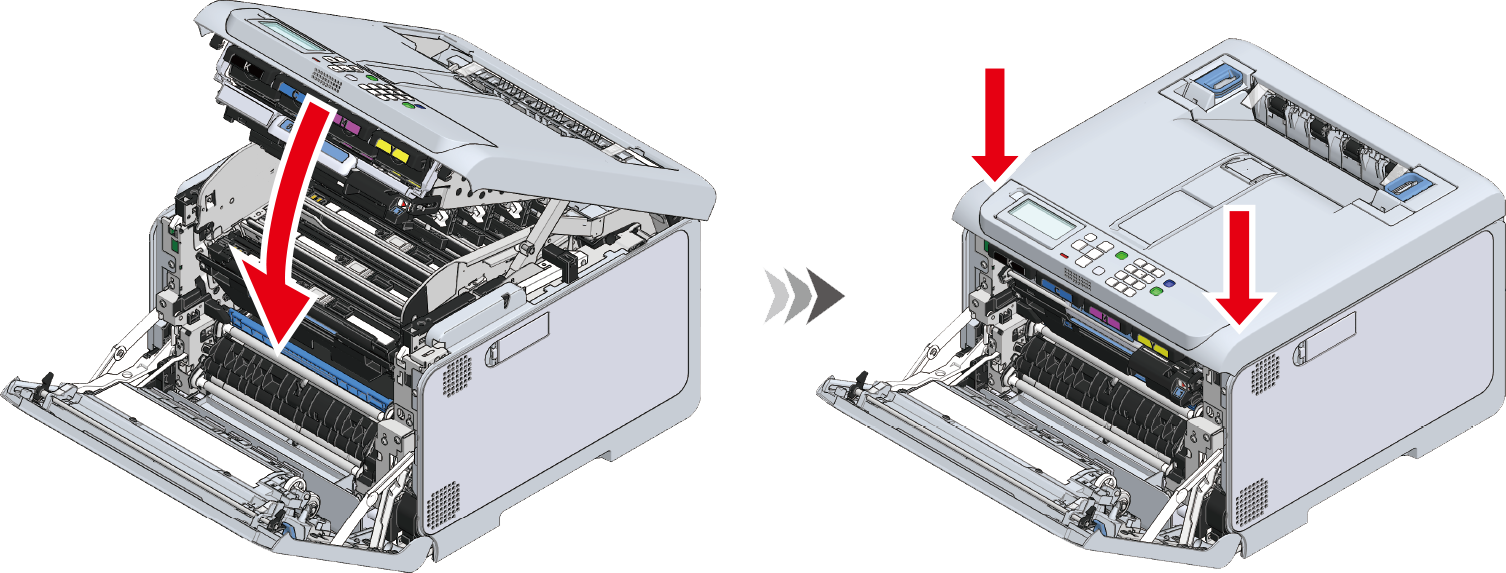

合上出纸架,然后从顶部向下按压两侧。

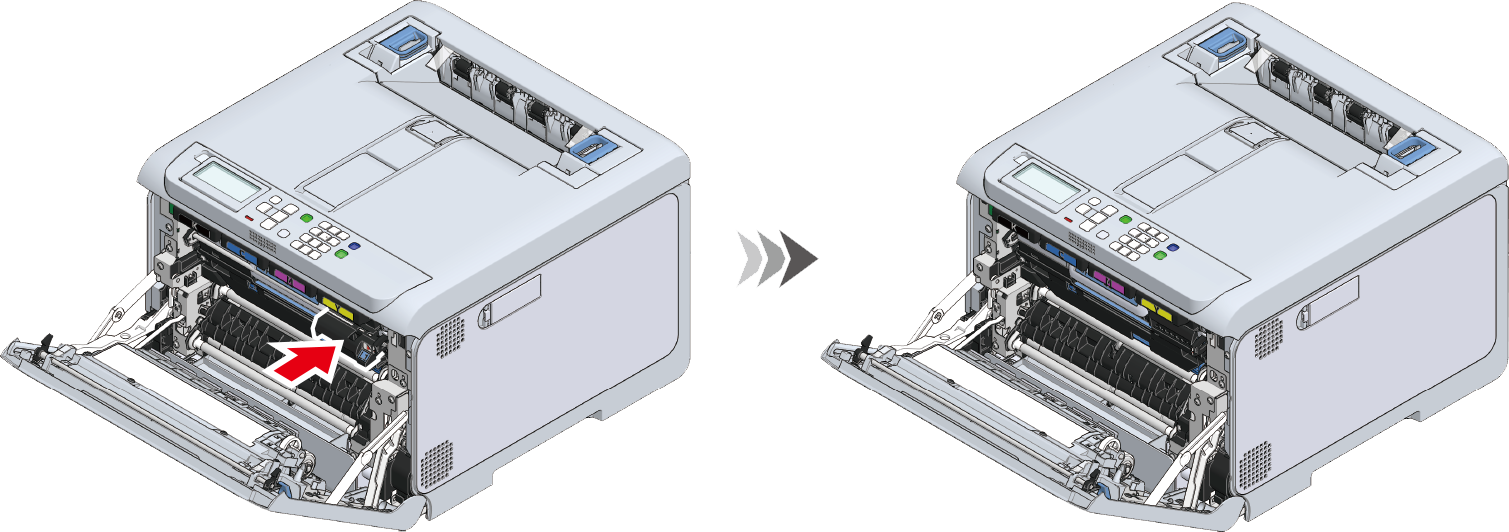

将 L1 拉杆按压到底。
- 除非所有四个颜色的感光鼓都已安装完成,否则无法合上前盖。

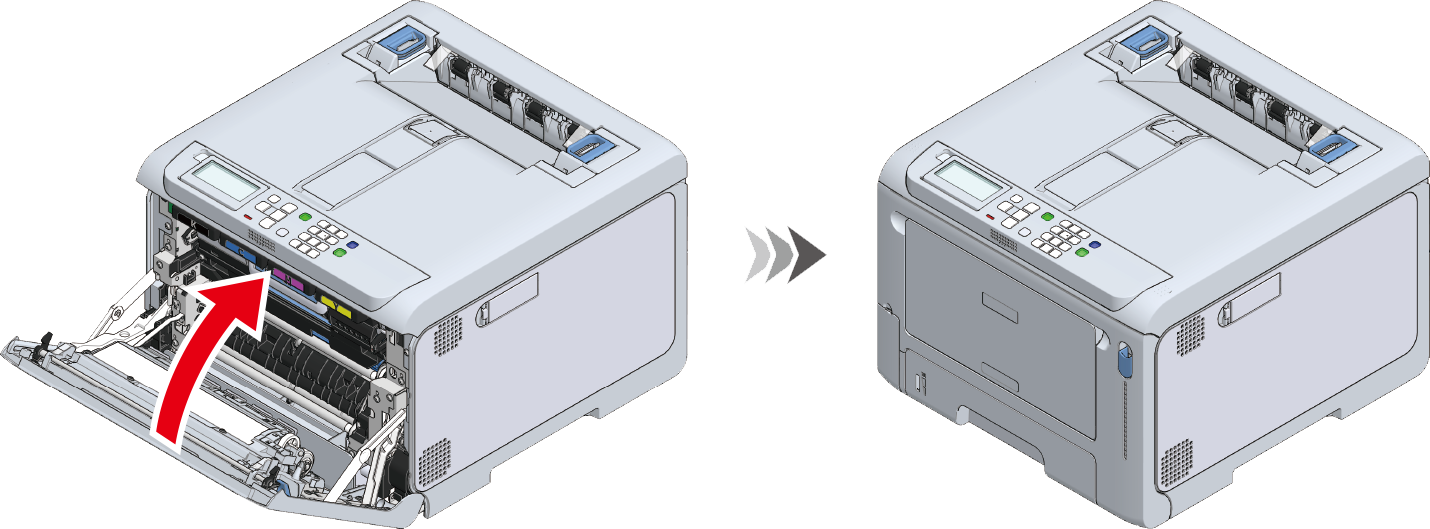

用双手紧紧合上前盖。
- 请回收用过的感光鼓。
