ビデオ会議システム
Visual Nexus

製品紹介システム基本構成

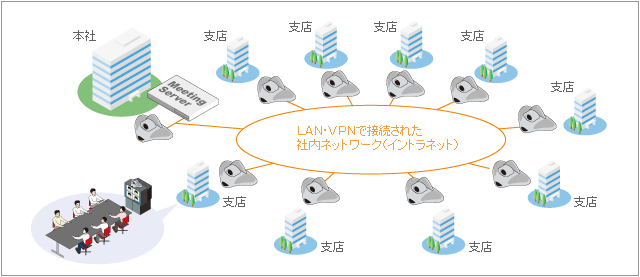

Case.1 社内10拠点を専用端末で同時接続

Visual Nexus Meeting Server を安価ながら拡張性の高い多地点接続装置(MCU)として導入。

  • 【導入ソフトウェア】

    Visual Nexus Meeting Server 同時10ユーザーを導入。

  • 【拠点・ネットワーク・端末】

    本社・支店の全拠点がLANやVPN等の社内ネットワークで接続されていることが前提。
    本社(1箇所)・支店(9箇所)の合計10拠点に、Polycom端末を各1台ずつ設置。

  • 【運用】

    10拠点が1つの会議室に入って行われる定例全体会議はもちろん、5拠点会議×2、3拠点会議×3など、複数の小規模会議を同時並行して行うこともできる。

ページの先頭へ

Case.2 社内10拠点にPCと専用端末を配布してオンラインミーティング

PC端末とPolycom端末を社内の各拠点に配布し、より機動力のあるミーティング環境を実現。

  • 【導入ソフトウェア】

    Visual Nexus Meeting Server 同時10ユーザー
    Visual Nexus Endpoint 同時10ユーザー

  • 【拠点・ネットワーク・端末】

    本社・支社・営業所の全拠点がLANやVPN等の社内ネットワークで接続されていることが前提。

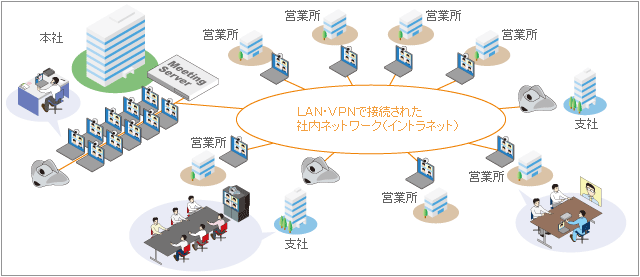

    端末は全10拠点に対して、下図のようにPC端末×17台、Polycom端末×3台を設置する。

  • 【運用】

    10拠点から各1端末が出席する定例全体会議を行っている間は、Meeting Server が満席となり残りのPC端末は
    多地点会議を行えなくなるが、1対1のミーティングならば実施可能。定例全体会議を行っていない間は、小規模なミーティングや1対1のミーティングを平行して行うことができる。Endpoint 同時10ユーザーを導入する場合、同時に「通話状態になれる」PC端末の最大数は10台となる。

ページの先頭へ

Case.3 社内ネットワーク内の端末と外部の端末をインターネット経由で相互接続

ファイアウォール/NATをセキュアに越えて、社内ネットワークの制約を受けることなくシームレスなミーティング環境を構築。

  • 【導入ソフトウェア】

    Visual Nexus Meeting Server 同時10ユーザー
    Visual Nexus Endpoint 同時10ユーザー
    Visual Nexus Secure Transport 同時10ユーザー

  • 【拠点・ネットワーク・端末】

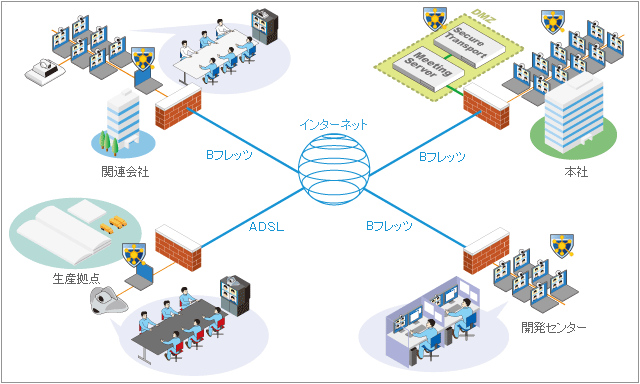

    本社・関連会社・開発センター・生産工場の4拠点がBフレッツやADSL等のブロードバンド回線を引いてインターネット接続ができていることが前提。本社のDMZにVN Meeting Server と VN Secure Trabsport Serverを設置。 端末は全4拠点に対して、下図のようにPC端末×22台、Polycom端末×1台、Sony端末1台を設置する。

    VN EndpointをインストールしたPC端末には、VN Secure Transportを追加インストールする。これにより、FW/NATをセキュアに越えた通信ができるようになる。Polycom端末とSony端末にはVN Secure Transportのクライアントをインストールできないので、端末と同じセグメントにVN Secure TranspotクライアントPCを1台設置する。(VN Secure Transportグループクライアント)

  • 【運用】

    上記の図の場合、ネットワークが異なる4つの拠点から各1端末が出席する定例プロジェクト会議等を開催できる。この間もMeeting Serverには6席の空きがあるので、最大6端末が会議を行うことができる。(3端末の会議×2など)

    Endpoint 同時10ユーザーを導入するケースなので、PC端末は合計22台あるが、同時に「通話状態になれる」PC端末の最大数は10台となる。
