Sostituzione del tamburo

  1. Tirare la leva di apertura del coperchio anteriore (blu) per aprirlo.

  2. Tirare la leva L1 verso di te fino a che il triangolo rosso sulla leva L1 è allineato con il triangolo rosso all’interno della macchina.

    • Se i due triangoli rossi non sono allineati correttamente non puoi avanzare con la procedura di sostituzione del tamburo.
  3. Tirare la leva L2 e sollevare il cassetto di uscita verso la posizione di fermo.

    • L’involucro del tamburo non può essere estratto a meno che il cassetto di uscita sia completamente aperto.

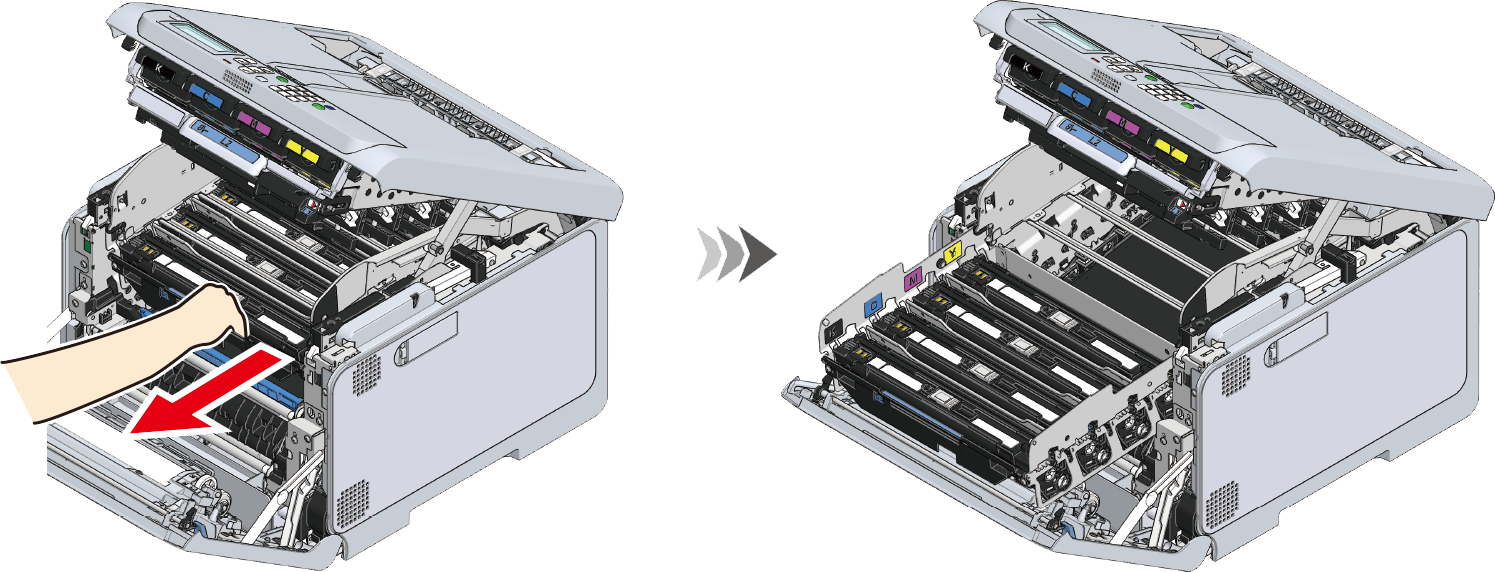

  4. Tenere la maniglia L3 ed estrarre l'involucro del tamburo fino a che si ferma.

    Si potrebbero subire ustioni.

    Non toccare l’unità fusore perché calda.

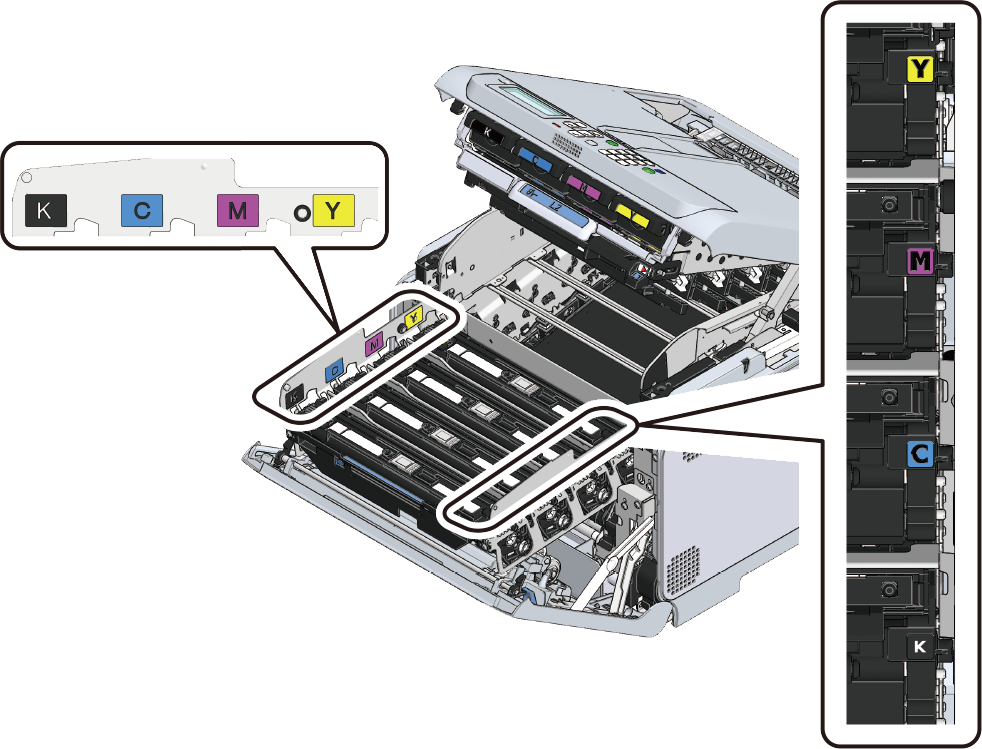

  5. Controllare il tamburo di stampa da sostituire in base al colore sull'etichetta.

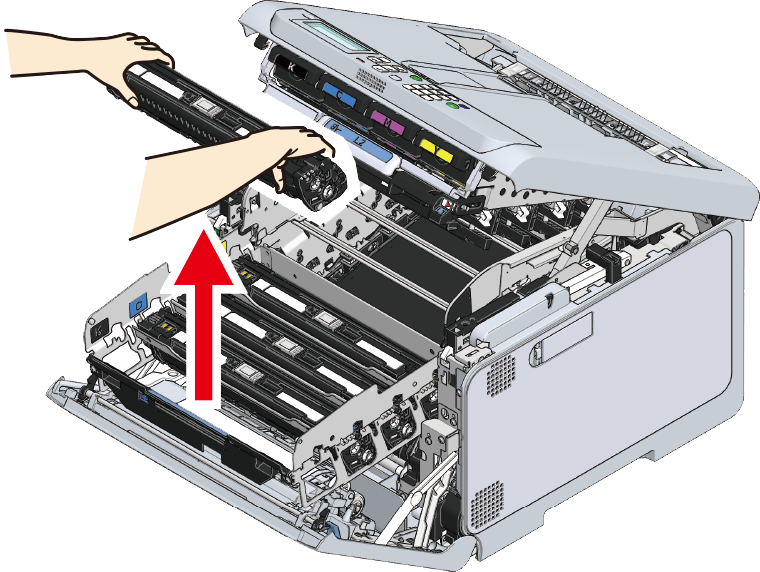

  6. Rimuovere il tamburo del colore da sostituire.

    • Siccome i tamburi (parti verdi) possono danneggiarsi facilmente, maneggiarli con cura.
    • Non esporre il tamburo alla luce diretta del sole o a luci artificiali particolarmente luminose (superiori o pari a circa 1500 lux). Non lasciarla scoperta per più di 5 minuti anche con la luce della stanza.

    • Il tamburo non è fissato nell’unità principale. Puoi sollevarlo per rimuoverlo.
  7. Estrarre il tamburo del colore da sostituire dalla sua scatola.

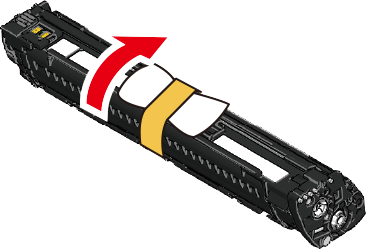

  8. Estrarre l’essiccante dal nuovo tamburo.

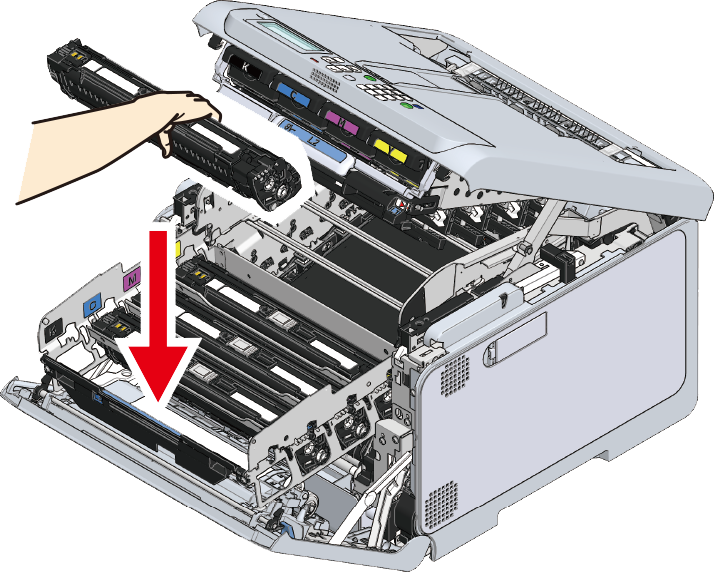

  9. Installare il nuovo tamburo in questa macchina tenendolo con l'etichetta del colore a destra.

    • Siccome i tamburi (parti verdi) possono danneggiarsi facilmente, maneggiarli con cura.
    • Non esporre il tamburo alla luce diretta del sole o a luci artificiali particolarmente luminose (superiori o pari a circa 1500 lux). Non lasciarla scoperta per più di 5 minuti anche con la luce della stanza.

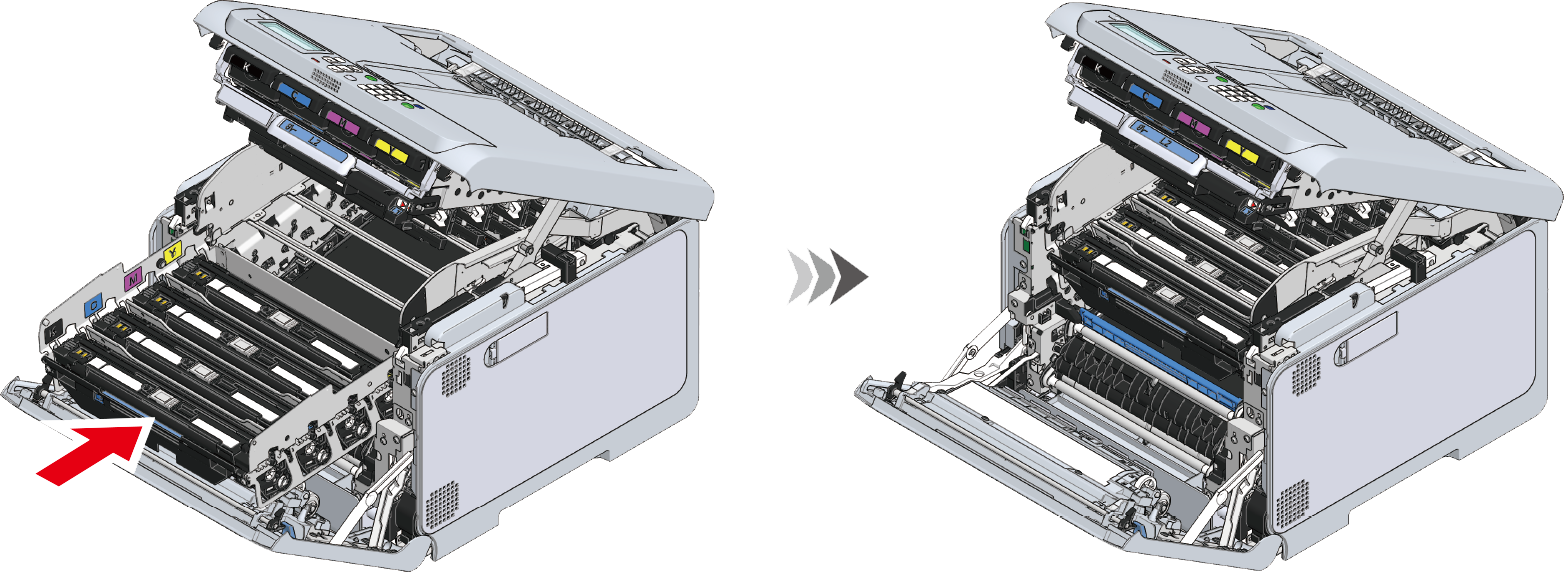

  10. Tenere la maniglia L3 e spingere l’involucro del tamburo dentro.

    • Se il tamburo non è installato correttamente, il suo involucro non può essere spinto dentro fino in fondo.
    • Il cassetto di uscita non si chiude a meno che l’involucro del tamburo non è spinto dentro fino in fondo.
  11. Chiudere il cassetto di uscita premendo entrambi i lati dall’alto verso il basso.

  12. Premere la leva L1 dentro fino in fondo.

    • Il coperchio anteriore non può essere chiuso a meno che tutti i tamburi dei quattro colori sono installati.
  13. Chiudere il coperchio anteriore con decisione con entrambe le mani.


  • Riciclare il tamburo utilizzato.
