Installazione del cassetto aggiuntivo
 | Farlo potrebbe causare lesioni. |  |
Questa macchina potrebbe cadere. Assicurati di installare le parti di fissaggio allegate. Per usare lo stand a rotelle dedicato, assicurati di montare il piede antiscivolo. | ||
Installare il cassetto aggiuntivo per aumentare la quantità di carta che può essere caricata. Dopo l’installazione, Impostare il numero di cassetti nel driver di stampa.
Si possono installare un massimo di tre cassetti. Assicurati di installare le parti di fissaggio allegate.
Per installare uno qualsiasi dei tre cassetti aggiuntivi, si consiglia di installare lo stand a rotelle dedicato per evitare il rischio di rovesciamento. Assicurati di montare il piede antiscivolo.
Per installare il cassetto aggiuntivo serve un cacciavite a testa piatta.
- La confezione e i materiali di riempimento sono necessari per spedire il cassetto aggiuntivo. Non buttarli; conservarli in modo sicuro.
Quando è usato un cassetto aggiuntivo per la stampa, se la posizione della stampa cambia, correggere la posizione della stampa da ogni cassetto aggiuntivo. Per i dettagli, vedere "Correggere la posizione di stampa del cassetto".

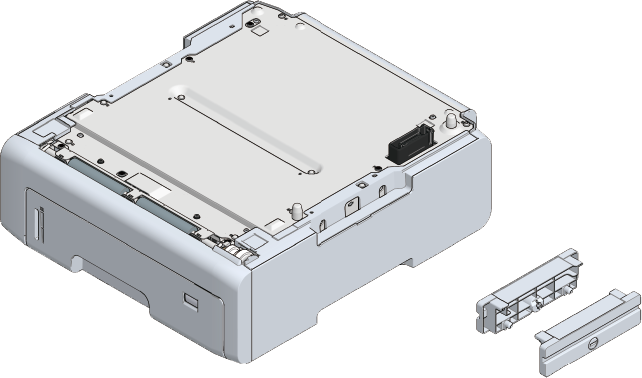

Modello: N36810A |
|---|
| Farlo potrebbe causare lesioni. | |
Questa macchina pesa circa 30 kg, quindi assicurati di farla sollevare da almeno due addetti. | ||
Questa sezione descrive l’installazione di due cassetti aggiuntivi come esempio.
Spegnere la macchina e rimuovere il cavo di alimentazione e tutti i cavi.
- Assicurarsi di spegnere l’alimentazione e scollegare il cavo di alimentazione e tutti gli altri cavi prima di installare il cassetto aggiuntivo. Se il cassetto aggiuntivo è installato con l’alimentazione accesa, questa macchina e il cassetto aggiuntivo potrebbero essere danneggiati.
- L’installazione con un cavo connesso potrebbe farti inciampare e farti male.
Installare un cassetto aggiuntivo.

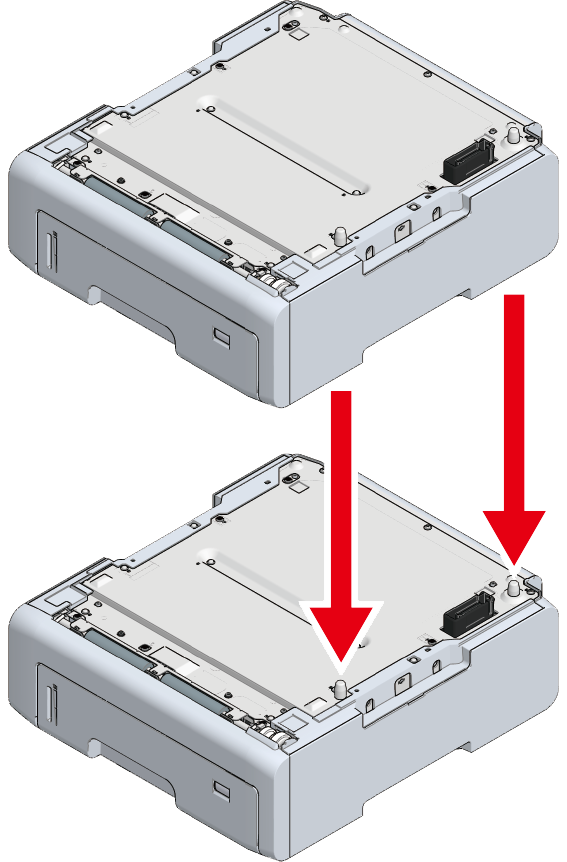

Impilare delicatamente il cassetto aggiuntivo sul cassetto aggiuntivo installato al punto 2 in modo che siano allineati a destra e davanti e che le protuberanze entrino nei fori sul fondo.
Fissare i cassetti aggiuntivi su entrambi i lati con gli accessori usando un cacciavite a testa piatta.
Con l’unità principale e i cassetti aggiuntivi allineati a destra e davanti, impilarli delicatamente in modo che le sporgenze del cassetto aggiuntivo entrino nei fori sul fondo dell’unità principale.

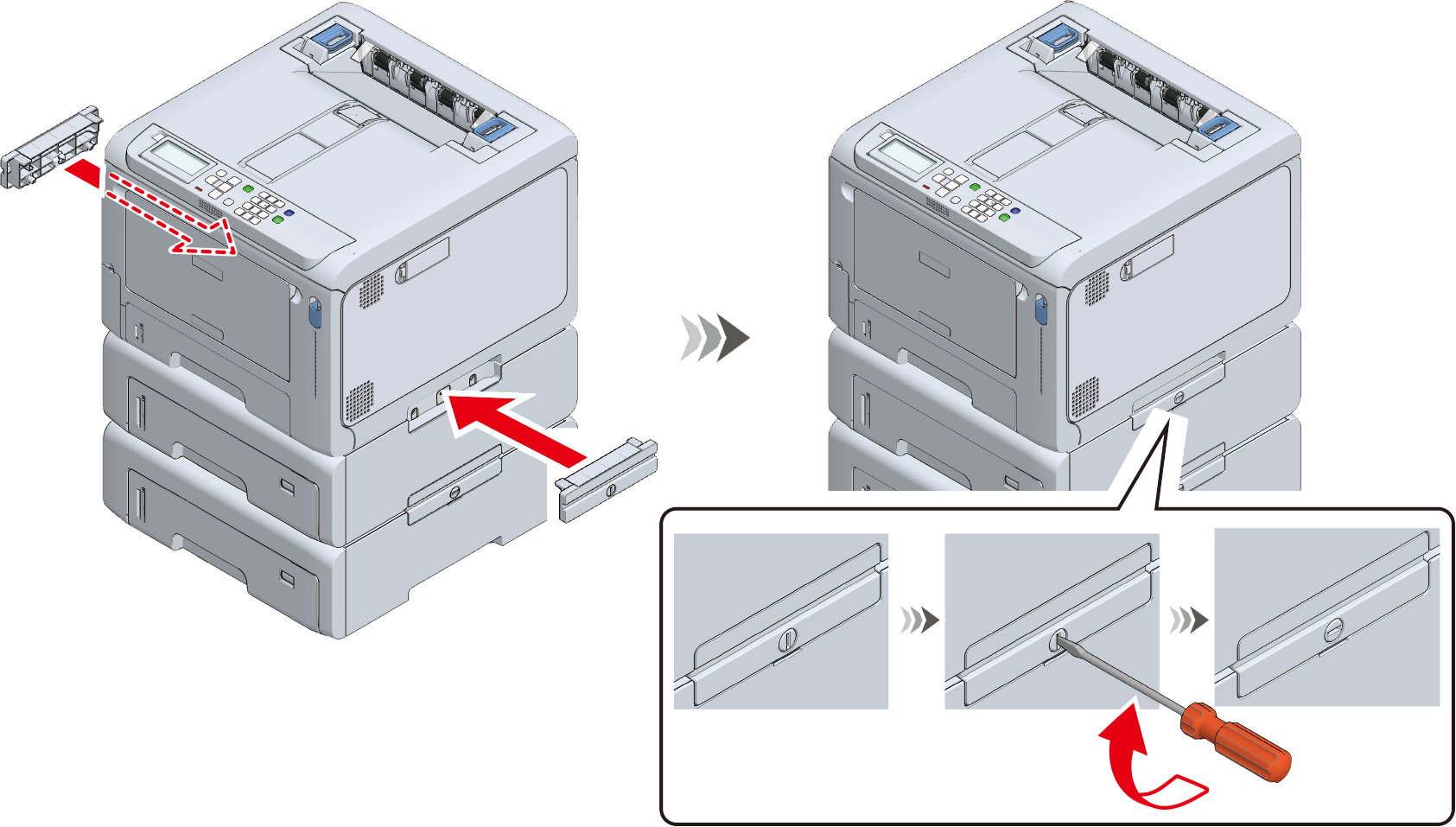

Fissare l’unità principale e i cassetti aggiuntivi usando un cacciavite a testa piatta.
- Durante lo spostamento del dispositivo, durante al sostituzione dei consumabili o dei gruppi di manutenzione o durante il caricamento della carta nel cassetto, assicurarsi di attenersi ai seguenti punti per evitare che la stampante scivoli.

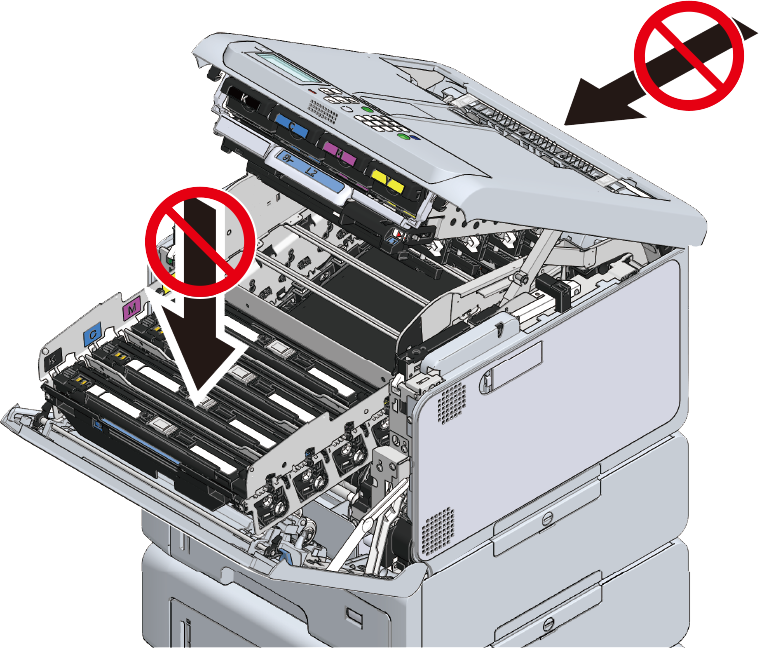

Non premere sul retro di questo dispositivo o il porta tamburo quando il cassetto di uscita è aperto e il tamburo è estratto.
Non premere la cassetta da sopra quando è estratta.

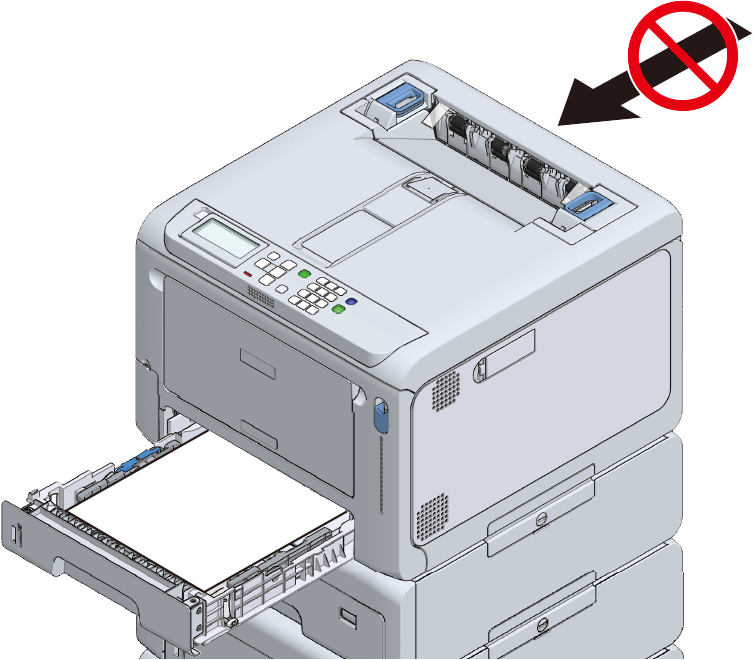

Non premere su questo dispositivo dal retro con il cassetto estratto.
- Durante lo spostamento del dispositivo, durante al sostituzione dei consumabili o dei gruppi di manutenzione o durante il caricamento della carta nel cassetto, assicurarsi di attenersi ai seguenti punti per evitare che la stampante scivoli.
Ricollegare il cavo di alimentazione e il cavo disconnesso all’unità principale.
Accendere la macchina.
- Premere il pulsante di scorrimentosul pannello dell’operatore diverse volte per selezionare [Configuration (Configurazione)], e premere «OK».
- Controllare che sia selezionato [Tray Count (Contatore cassetto)] e premere «OK».
- Assicurarsi che il display mostri il cassetto aggiuntivo installato.
- Dopo aver confermato il contenuto, premere «ONLINE (IN LINEA)» per tornare alla schermata di standby.
Dopo aver collegato la macchina a un PC e completato l’installazione del software, impostare il cassetto aggiuntivo nel driver di stampa.
