商品IP-PBX「DISCOVERY neo2」
仕様

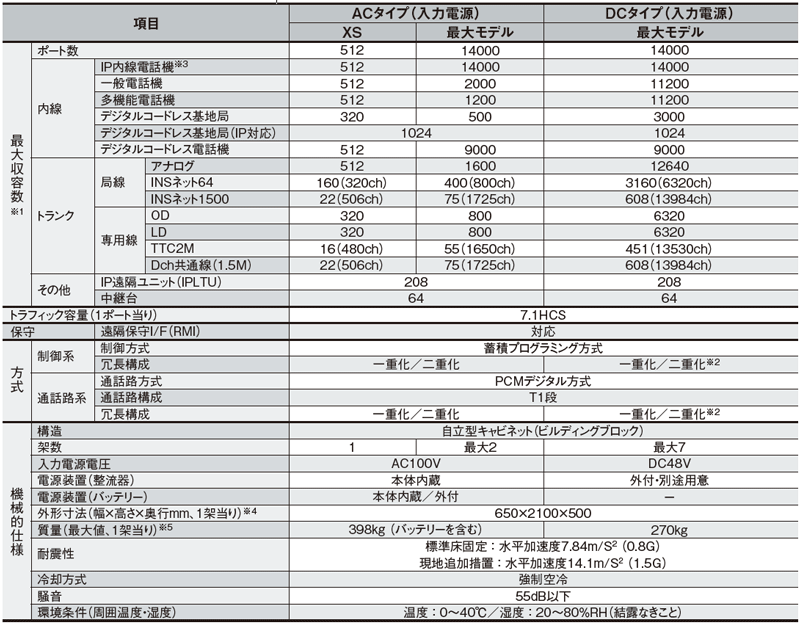

DISCOVERY neo2仕様
| 項目 | ACタイプ （入力電源） |
DCタイプ （入力電源） |
||||
|---|---|---|---|---|---|---|
| XS | 最大モデル | 最大モデル | ||||
| 最大収容数（※1） | ポート数 | 512 | 14000 | 14000 | ||
| 内線 | IP内線電話機（※3） | 512 | 14000 | 14000 | ||
| 一般電話機 | 512 | 2000 | 11200 | |||
| 多機能電話機 | 512 | 1200 | 11200 | |||
| デジタルコードレス基地局 | 320 | 500 | 3000 | |||
| デジタルコードレス基地局（IP対応） | 1024 | 1024 | ||||
| デジタルコードレス電話機 | 512 | 9000 | 9000 | |||
| トランク | 局線 | アナログ | 512 | 1600 | 12640 | |
| INSネット64 | 160（320ch） | 400（800ch） | 3160（6320ch） | |||
| INSネット1500 | 22（506ch） | 75（1725ch） | 608（13984ch） | |||
| 専用線 | OD | 320 | 800 | 6320 | ||
| LD | 320 | 800 | 6320 | |||
| TTC2M | 16（480ch） | 55（1650ch） | 451（13530ch） | |||
| Dch共通線（1.5M） | 22（506ch） | 75（1725ch） | 608（13984ch） | |||
| その他 | IP遠隔ユニット（IPLTU） | 208 | 208 | |||
| 中継台 | 64 | 64 | ||||
| トラフィック容量（1ポート当り） | 7.1HCS | |||||
| 保守 | 遠隔保守I/F（RMI） | 対応 | ||||
| 方式 | 制御系 | 制御方式 | 蓄積プログラミング方式 | |||
| 冗長構成 | 一重化／二重化 | 一重化／二重化（※2） | ||||
| 通話路系 | 通話路方式 | PCMデジタル方式 | ||||
| 通話路構成 | T1段 | |||||
| 冗長構成 | 一重化／二重化 | 一重化／二重化（※2） | ||||
| 機械的仕様 | 構造 | 自立型キャビネット（ビルディングブロック） | ||||
| 架数 | 1 | 最大2 | 最大7 | |||
| 入力電源電圧 | AC100V | DC48V | ||||
| 電源装置（整流器） | 本体内蔵 | 外付・別途用意 | ||||
| 電源装置（バッテリー） | 本体内蔵／外付 | － | ||||
| 外形寸法（幅×高さ×奥行mm、1架当り）（※4） | 650×2100×500 | |||||
| 質量（最大値、1架当り）（※5） | 398kg（バッテリーを含む） | 270kg | ||||
| 耐震性 | 標準床固定：水平加速度7.84m/S2（0.8G） 現地追加措置：水平加速度14.1m/S2（1.5G） |
|||||
| 冷却方式 | 強制空冷 | |||||
| 騒音 | 55dB以下 | |||||
| 環境条件（周囲温度・湿度） | 温度：0～40℃／湿度：20～80％RH（結露なきこと） | |||||
- ※1 収容数はそれぞれの最大値であり、組み合わせにより変動します。
- ※2 DCタイプのマルチキャビネット構成は二重化構成のみです。
- ※3 IP多機能電話機、Com＠WILLソフトフォン、Com＠WILLソフトフォンスマート、スーパーホンIP-V2の回線数の総和が、IP内線電話機の回線数になります。
- ※4 高さは最大値です。回線ユニットの搭載数により異なります。
- ※5 回線パッケージを搭載したときの最大値です。
- 【技術基準適合認定（JATE）】
- ACDE12-0183001 M12-0006
- 【筐体色（ベース）】
- 色名称：ペールホワイト、マンセル値：7.5PB8.5/0.5
ライセンス別の最大収容数（※6）
| ソフトウェアライセンス | 最大収容数 |
|---|---|
| XS（※7） | 512 |
| VS | 500 |
| S | 1000 |
| M | 3000 |
| L | 5000 |
| VL | 10000 |
| XL | 14000 |
- ※6 「XS」は小規模オフィス向けのモデルで、513ポート以上への拡張はできません。「VS（500ポート）」以上のモデルは、ライセンスの追加により最大収容数の拡張が可能です。
- ※7 ACタイプのみのモデルです。
IP遠隔ユニット仕様
| 項目 | IPLTU A | IPLTU B | IPLTU C | IPLTU D | IPLTU E | ||
|---|---|---|---|---|---|---|---|
| 最大 収容数 （※8） |
内線 | 一般電話機 | 240 | 192 | 48 | 2 | 2 |
| 多機能電話機 | 128 | 128 | 48 | — | — | ||
| デジタルコードレス基地局 | 80 | 80 | 24 | — | — | ||
| 局線 | アナログ | 240 | 192 | 48 | 4 | — | |
| INSネット64 | 60（120ch） | 48（96ch） | 12（24ch） | — | 2（4ch） | ||
| INSネット1500 | 10（230ch） | 12（276ch） | 3（69ch） | — | — | ||
| 音声符号化圧縮方式 | G.711／G.729a | ||||||
| FAX通信方式 | 圧縮時：T.38／非圧縮：デジタル透過 | ||||||
| ネットワークインターフェース | 10BASE-T／100BASE-TX／1000BASE-T（自動認識） | 10BASE-T／100BASE-TX（自動認識） | |||||
| 入力電源電圧 | AC100V | ||||||
| 停電時バックアップ | バッテリー（外付） | UPS（外付） | |||||
| 外形寸法（幅×高さ×奥行mm）（※9） | 430×354×500 | 430×132×500 | 420×43.5×400 | ||||
| 質量（最大値）(※10) | 約46kg | 約12kg | 約5.5kg | ||||
| 冷却方式 | 強制空冷 | ||||||
| 環境条件（周囲温度・湿度） | 温度：0～40℃／湿度：20～80％RH（結露なきこと） | ||||||
- ※8 収容数はそれぞれの最大値であり、組み合わせにより変動します。
- ※9 本体の寸法です。突起物（ゴム足、コネクター、取付金具など）は含まれません。
- ※10 回線パッケージを搭載したときの最大値です。
