Limpar rolos de alimentação de papel (Tabul. Multifunções)

Se ocorrerem encravamentos de papel com frequência, limpe os cilindros de alimentação de papel.

  • Se as obstruções de papel persistirem, mesmo após o rolo de alimentação de papel ser limpo, recomendamos que substitua o rolo de alimentação de papel.

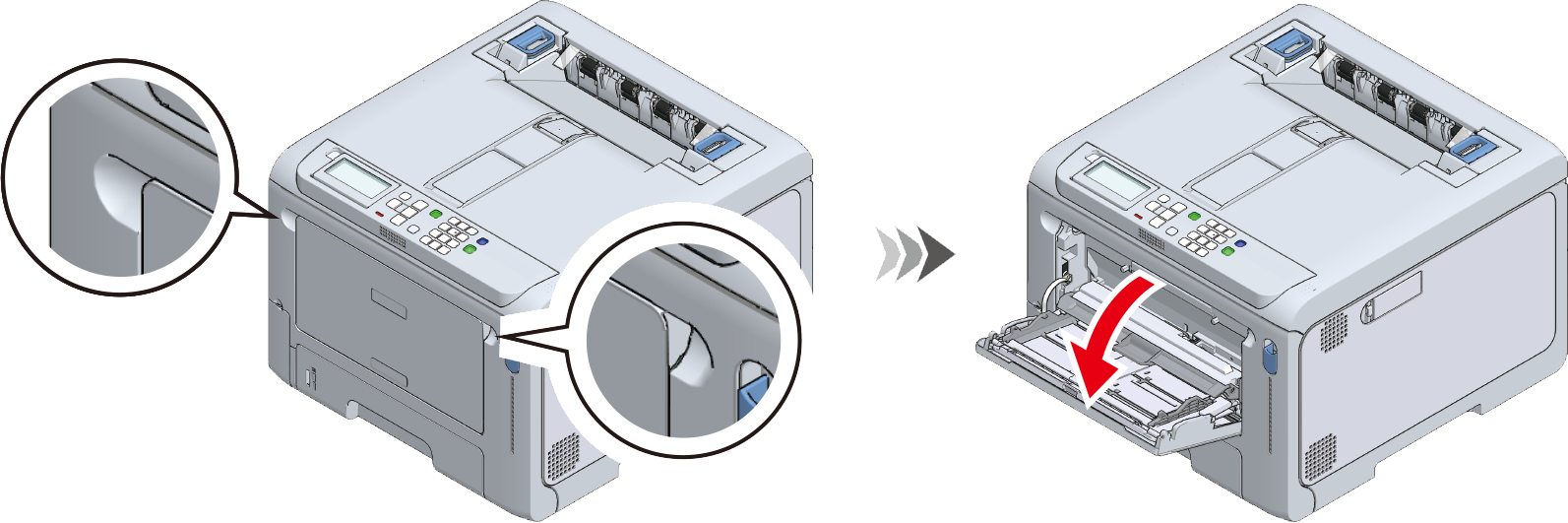

  1. Coloque os seus dedos na reentrância frontal e puxe para abrir o tabuleiro multifunções na sua direção.

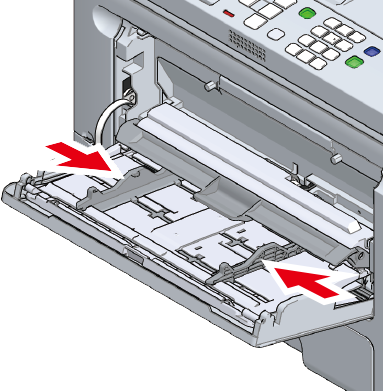

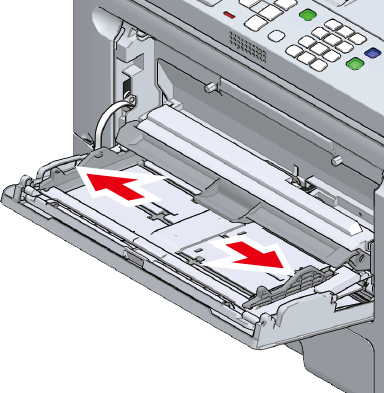

  2. Deslize a guia do alimentador manual para dentro.

  3. Enquanto levante cuidadosamente o tabuleiro multifunções, pressione o braço direito para dentro e remova a saliência do braço para a ranhura.

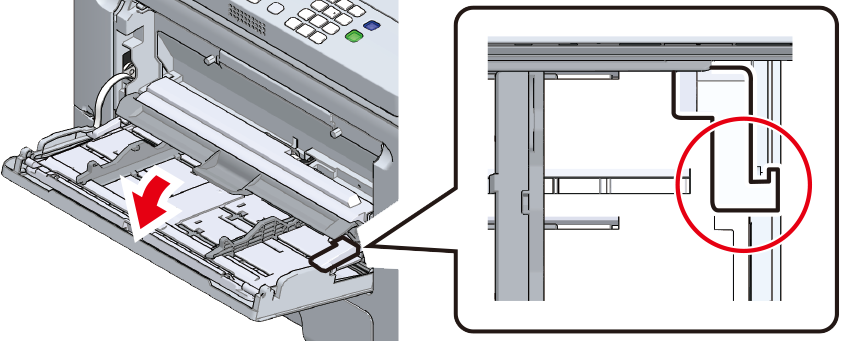

  4. Desça o tabuleiro multifunções e levante a saliência do braço.

  5. Ao ter como referência os Passos 3 e 4, remova a saliência do braço esquerdo do tabuleiromultifunções da ranhura e levante-o.

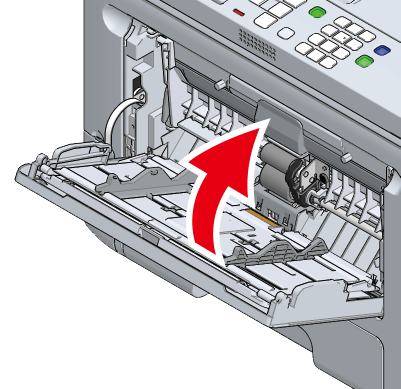

  6. Levante a tampa de posicionamento do papel, até esta se encaixar na máquina.

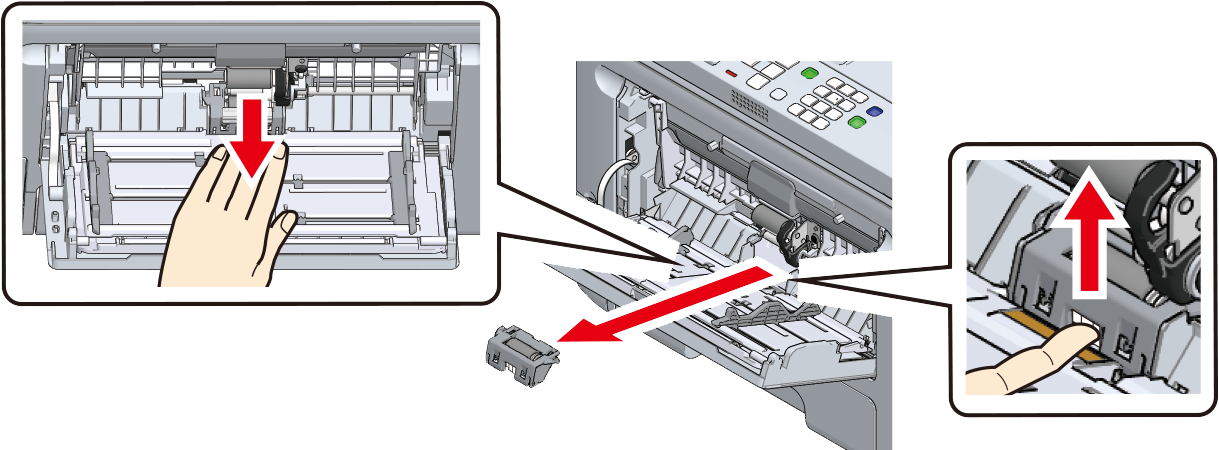

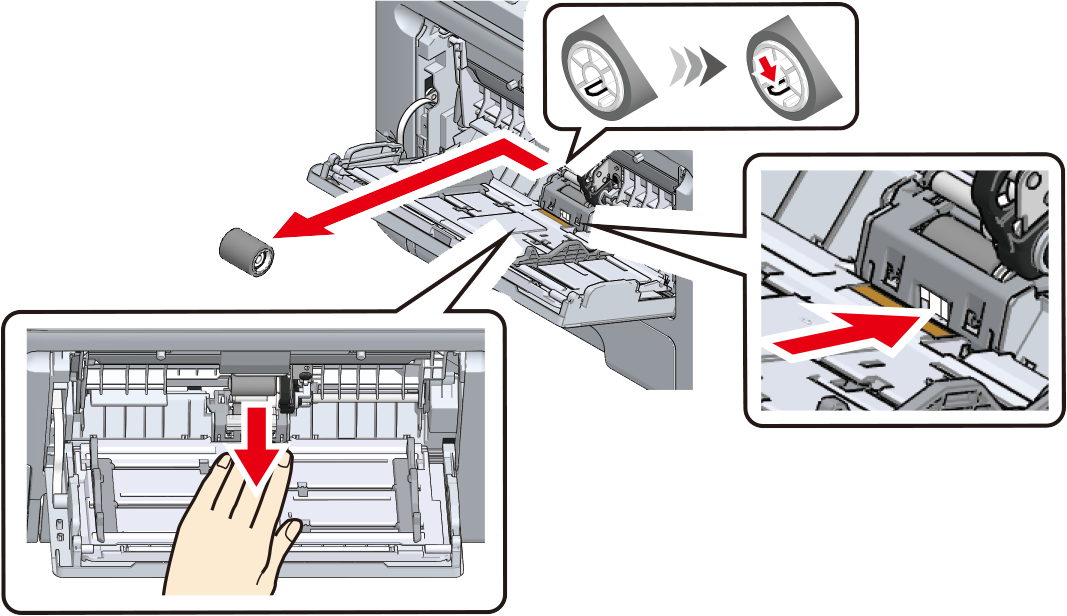

  7. Exerça pressão no centro do Tabul. Multifunções e, em seguida, pressione e mantenha premida a peça branca que é visível através da janela pequena na parte inferior do rolo de separação. Remova o rolo de alimentação inferior do papel (sem engrenagem) ao expandir a protuberância lateral para fora e deslizando-a para a esquerda.

  8. Exerça pressão no centro do Tabul. Multifunções, coloque o seu dedo sobre a janela pequena do rolo de separação e empurre-o para cima para remover o rolo de separação.

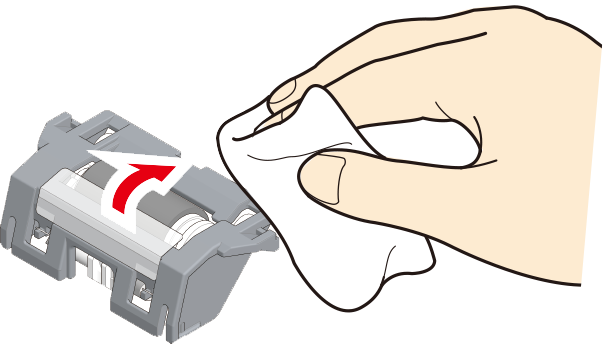

  9. Limpe o rolo de separação de papel com um pano suave ligeiramente humedecido com água enquanto o roda na direção da seta.

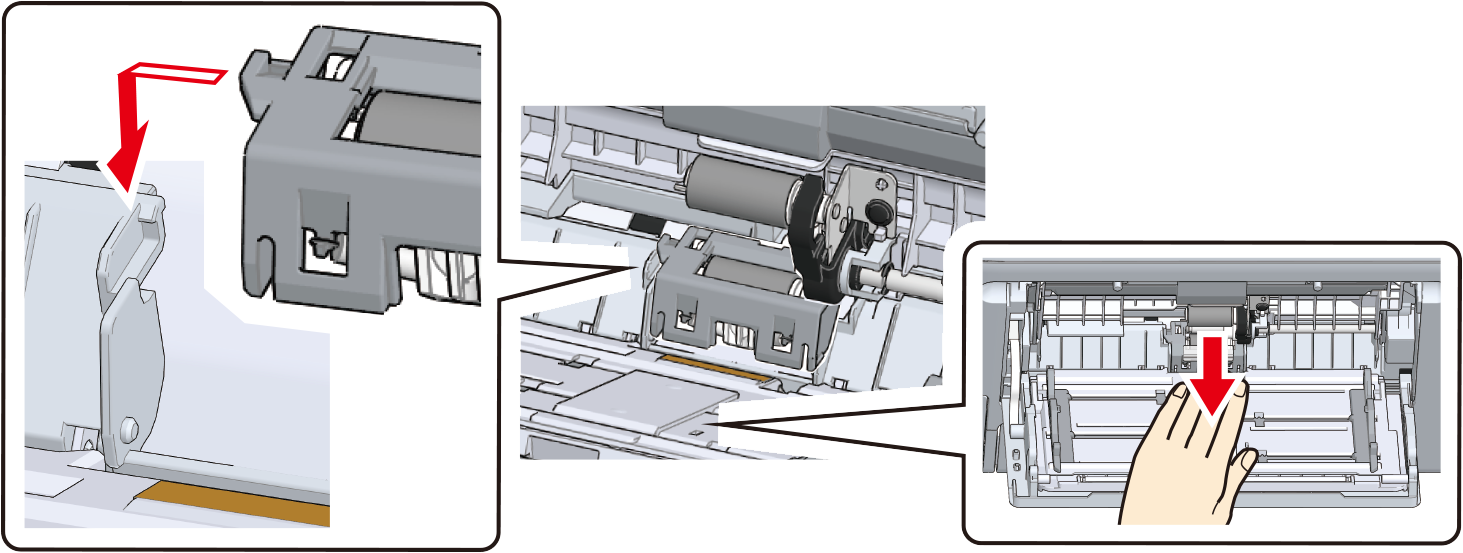

  10. Exerça pressão no centro do Tabul. Multifunções até a peça trapezoidal esquerda do rolo de separação de papel encaixar na saliência presenta na máquina.

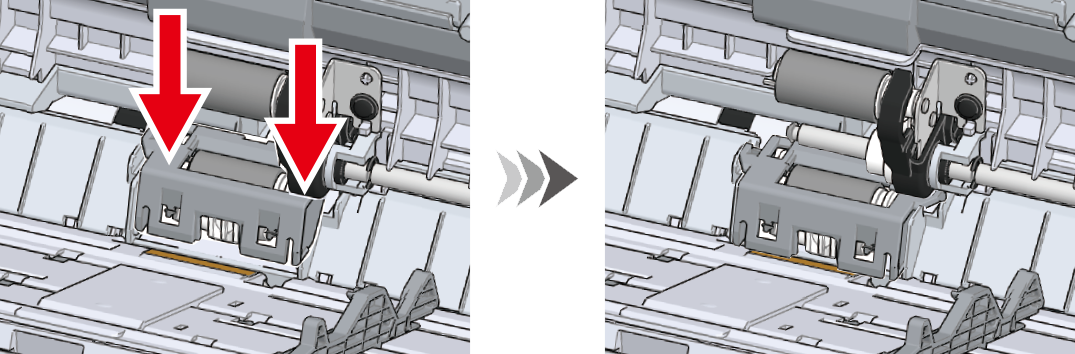

  11. Verifique se o rolo de separação do papel se encontra numa posição horizontal e, em seguida, empurre ambas as extremidades do rolo de separação do papel para baixo ao mesmo tempo.

    • Não toque na parte de borracha do rolo.

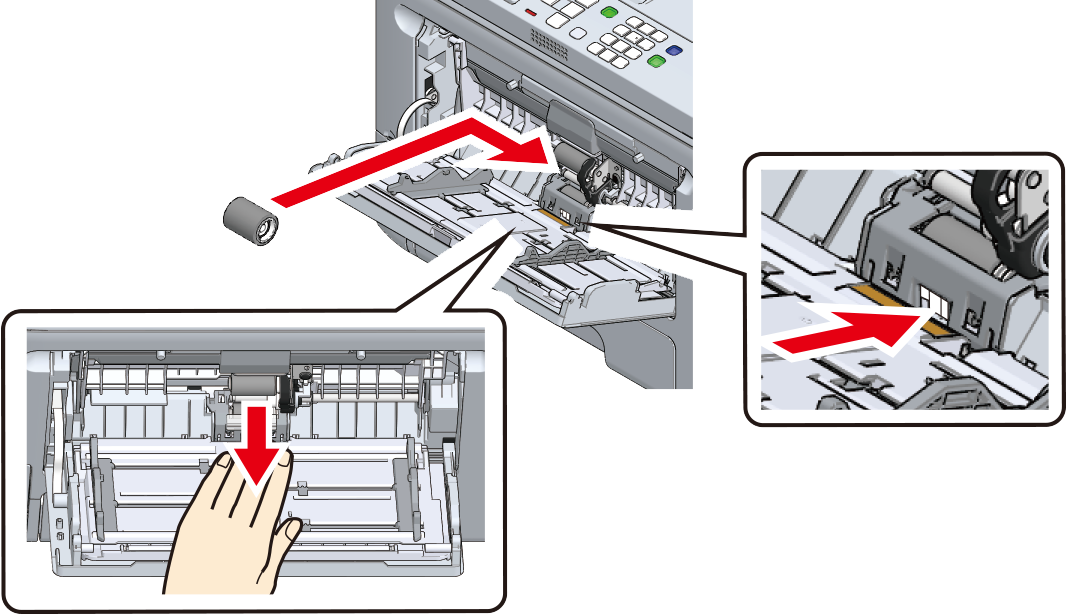

  12. Exerça pressão no centro do Tabul. Multifunções e, em seguida, pressione e mantenha premida a peça branca que é visível através da janela pequena na parte inferior do rolo de separação. Com o lado da protuberância à esquerda, instale o rolo de alimentação de papel (sem a engrenagem) no veio inferior, deslizando-o para a posição mais interior.

    Se for difícil de inserir, deslize para instalar o rolo de alimentação de papel (sem a engrenagem), enquanto o roda para baixo.

  13. Limpe o rolo de alimentação do papel (sem a engrenagem, com a engrenagem) com um pano suave ligeiramente humedecido com água.

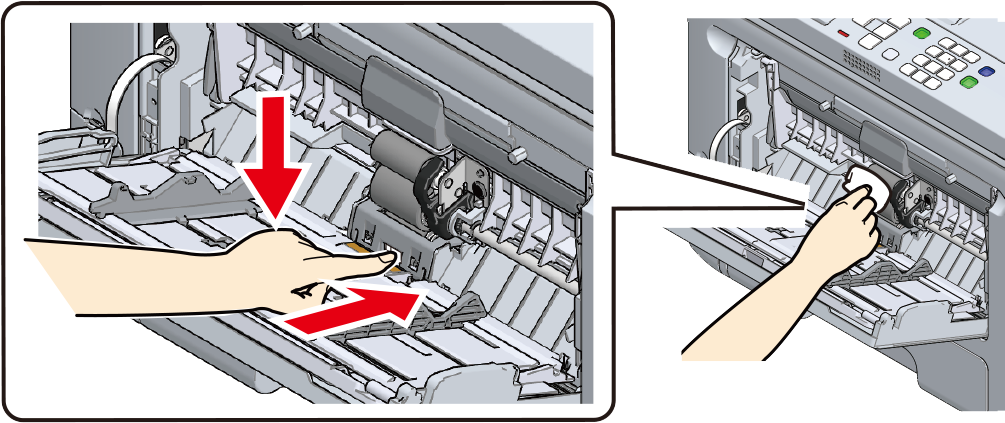

    • Se for difícil limpar o rolo de alimentação do papel (sem a engrenagem), limpe-o enquanto exerce pressão sobre o centro do Tabul. Multifunções e, em seguida, empurre a peça branca que é visível através da janela pequena na parte inferior do rolo de separação de papel.

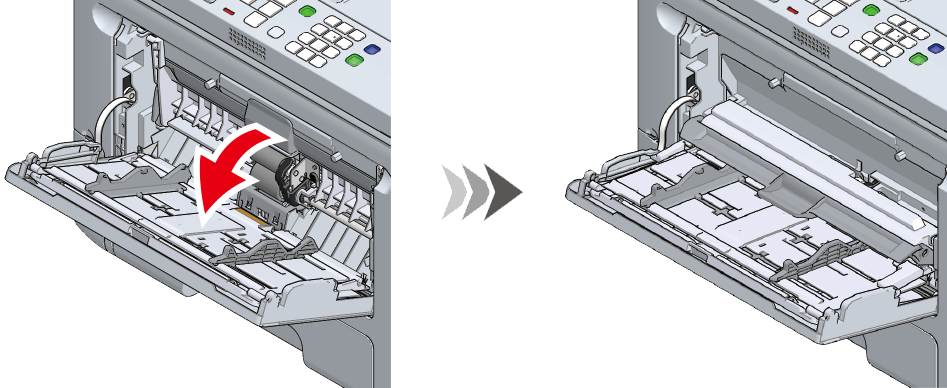

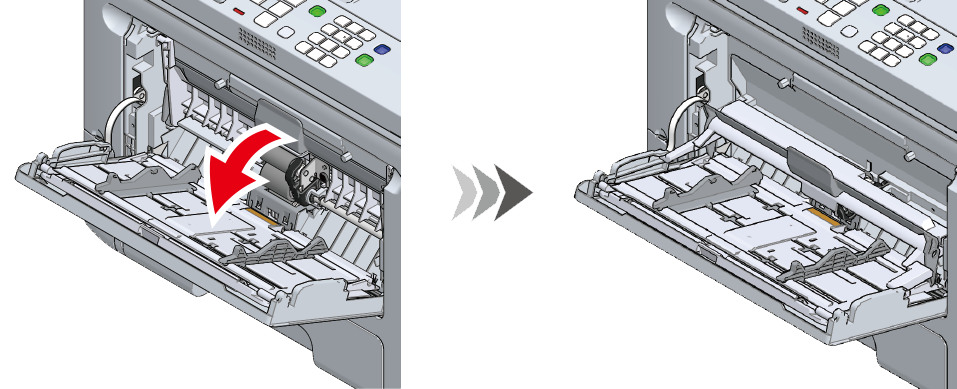

  14. Mova a tampa de posicionamento do papel para abaixo.

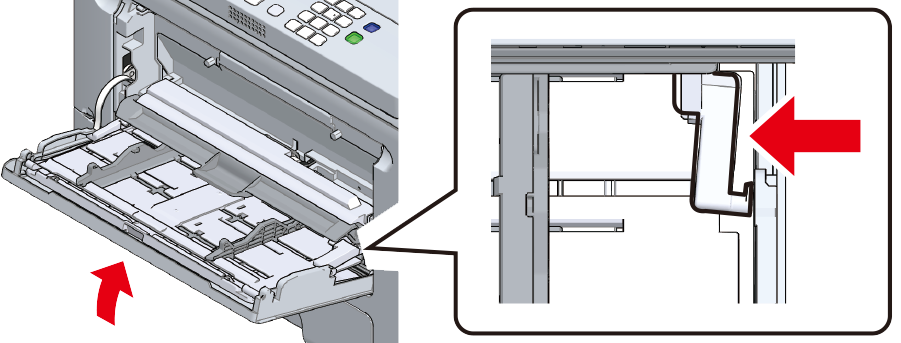

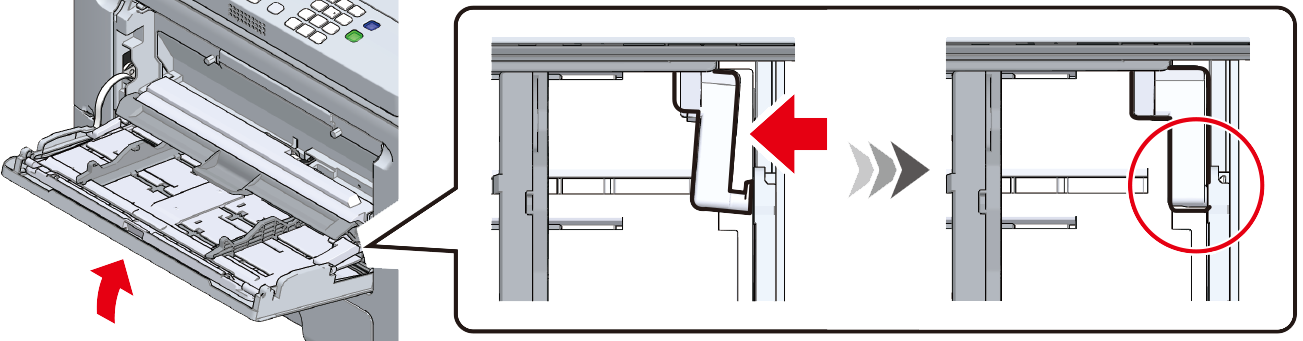

  15. Enquanto pressiona o braço direito do tabuleiro multifunções para dentro, levante ligeiramente o tabuleiro multifunções e encaixe a saliência do braço na ranhura.

    • Se fechar o tabuleiro multifunções sem encaixar a saliência do braço na posição correta, a tampa de posicionamento do papel poderá partir-se. Certifique-se de que o encaixa na posição correta.
  16. De forma semelhante, encaixe a saliência do braço esquerdo do tabuleiro multifunções dentro da ranhura.

    • Se fechar o tabuleiro multifunções sem encaixar a saliência do braço na posição correta, a tampa de posicionamento do papel poderá partir-se. Certifique-se de que o encaixa na posição correta.

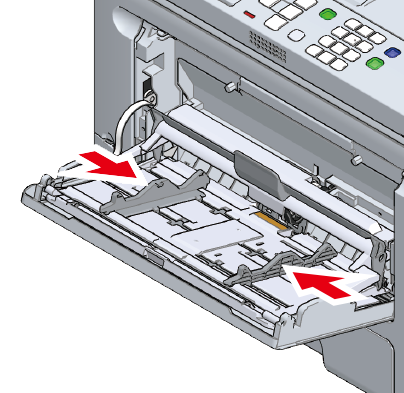

  17. Deslize a guia do alimentador manual para fora.

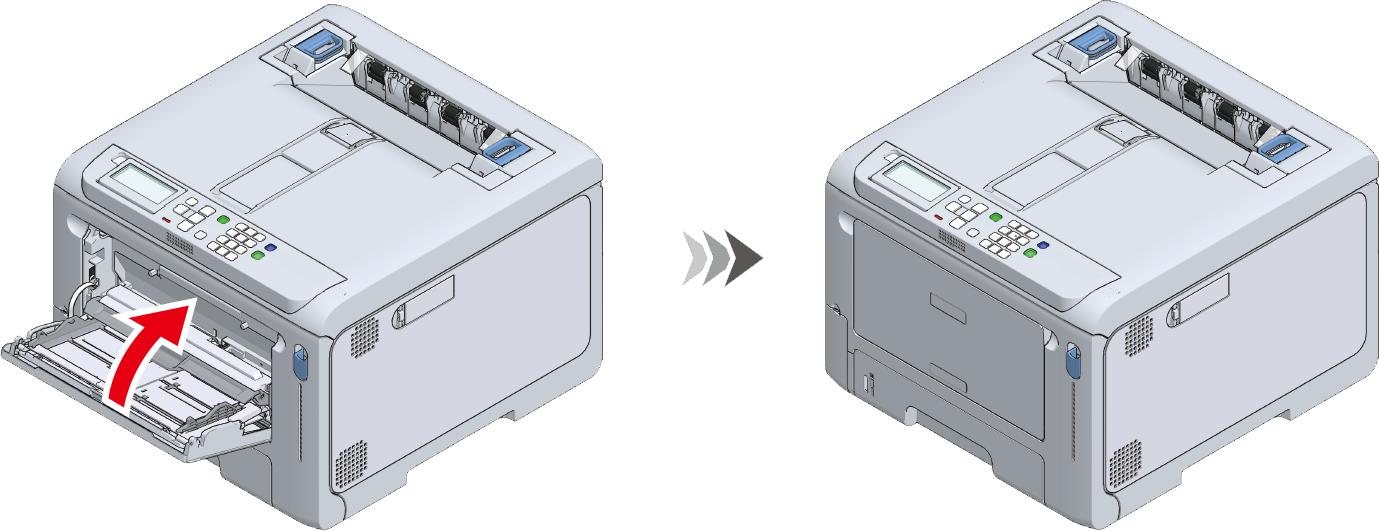

  18. Feche o tabuleiro multiusos.

    Se o Tabul. Multifunções não fechar, verifique ao seguir os Passos 14 a 17.
