급지 롤러(MP 트레이) 청소

용지 걸림이 자주 발생하는 경우 급지 롤러를 청소합니다.

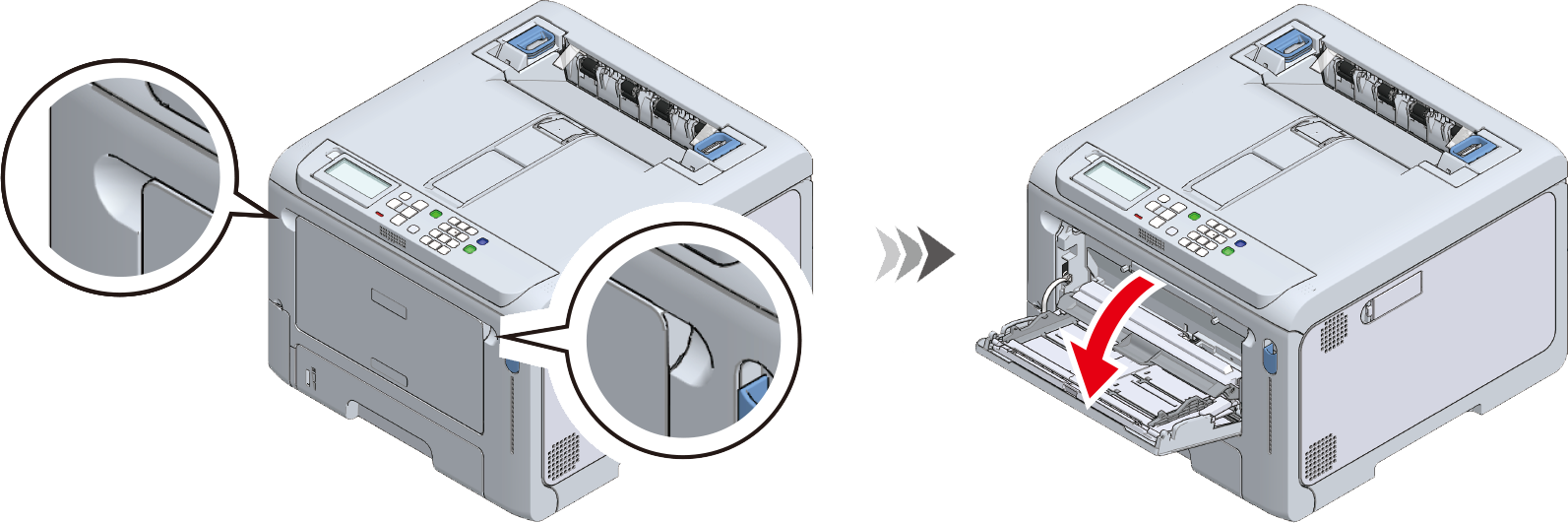

1. 손가락을 앞쪽 홈에 놓고 당긴 다음 MP 트레이를 당깁니다.

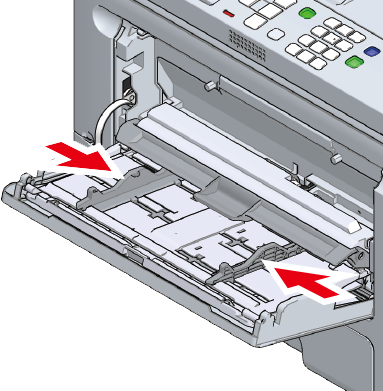

2. 수동 급지기 가이드를 안쪽으로 밉니다.

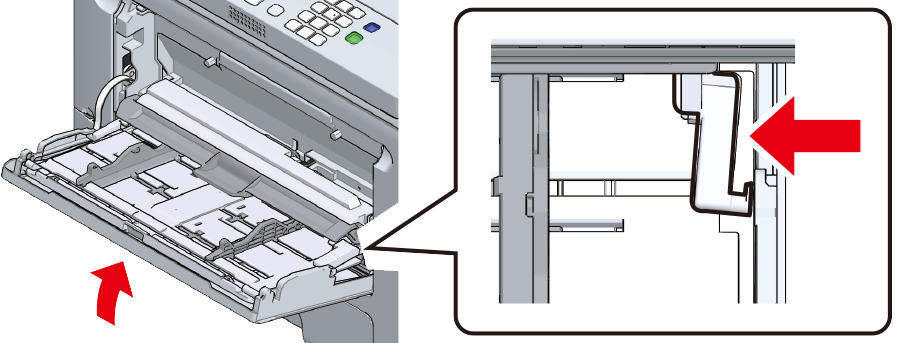

3. MP 트레이를 부드럽게 들어올리는 동안 오른쪽 암을 안쪽으로 누르고 홈에서 암의 돌출부를 제거합니다.

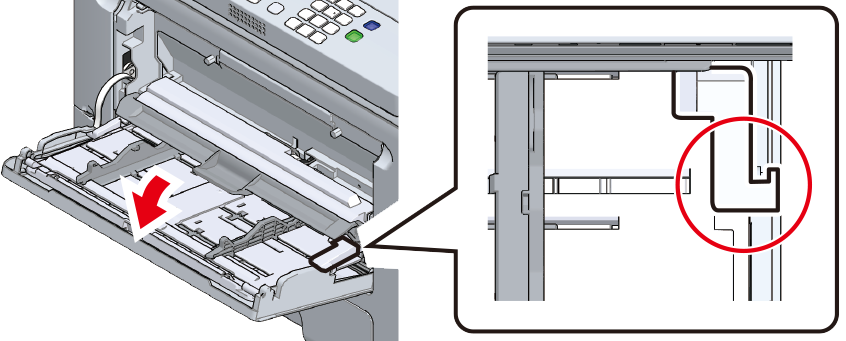

4. MP 트레이를 내리고 암의 돌출부를 들어 올립니다.



5. 3 단계와 4 단계를 참조하여 MP 트레이의 왼쪽 암 돌출부를 홈에서 제거한 후 들어 올립니다.

6. 기계에 부착될 때까지 용지 설정 커버를 들어 올립니다.

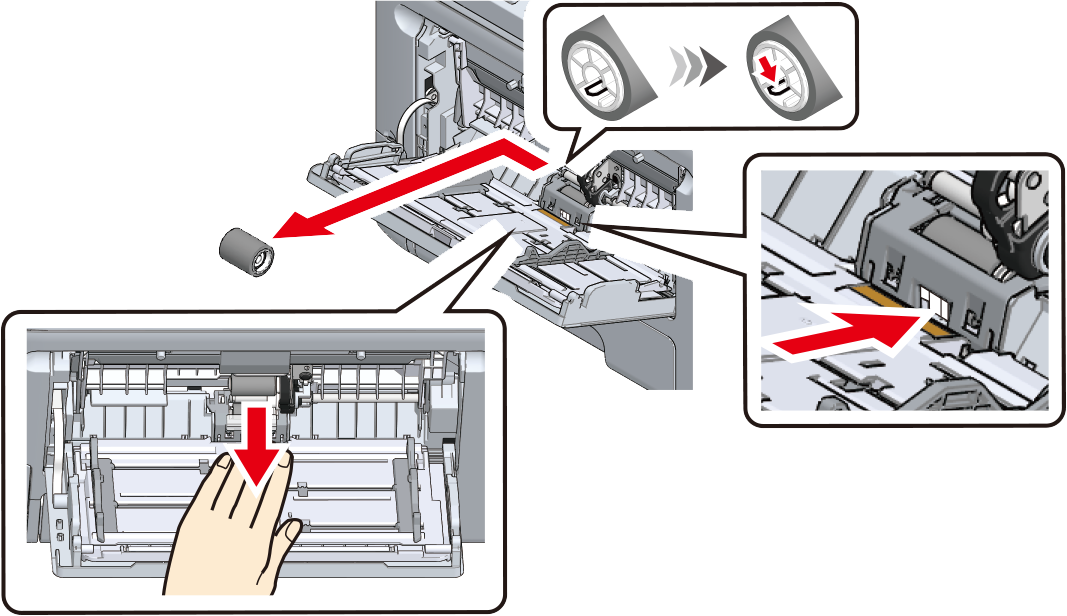

7. MP 트레이 중앙을 누른 다음 분리 롤러 하단의 작은 창을 통해 보이는 흰색 부분을 길게 누릅니다. 측면 돌출부를 바깥쪽으로 확장하고 왼쪽으로 밀어 하단 용지 공급 롤러(기어 없음)를 제거합니다.

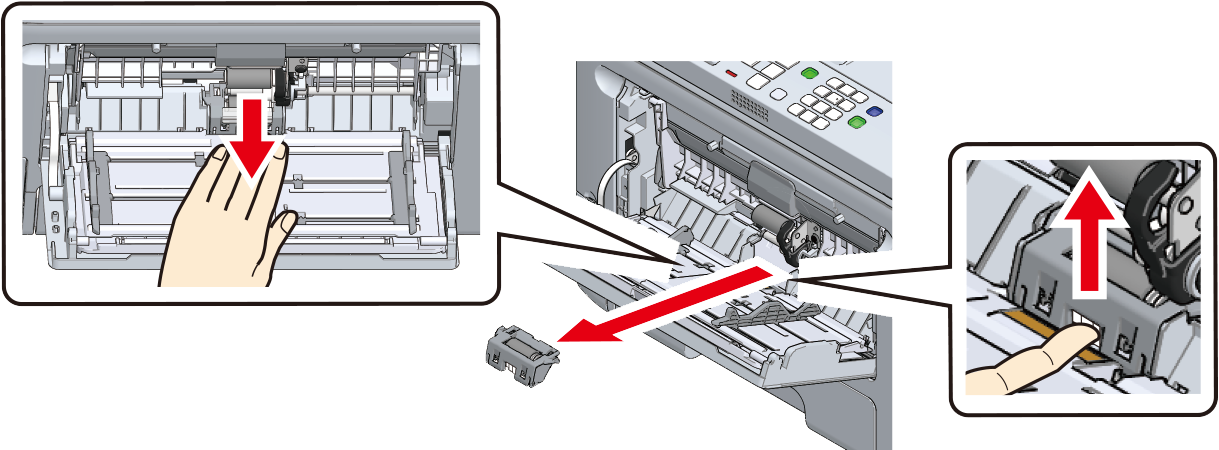

8. MP 트레이의 중앙을 누르고 분리 롤러의 작은 창 위에 손가락을 올린 다음 위로 밀어 분리 롤러를 제거합니다.

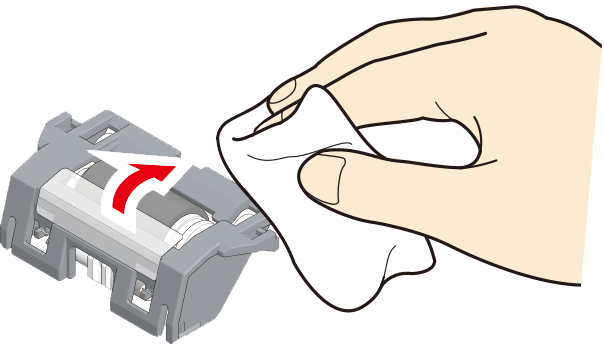

9. 분리 롤러는 화살표 방향으로 회전하면서 물을 약간 적신 천으로 닦습니다.

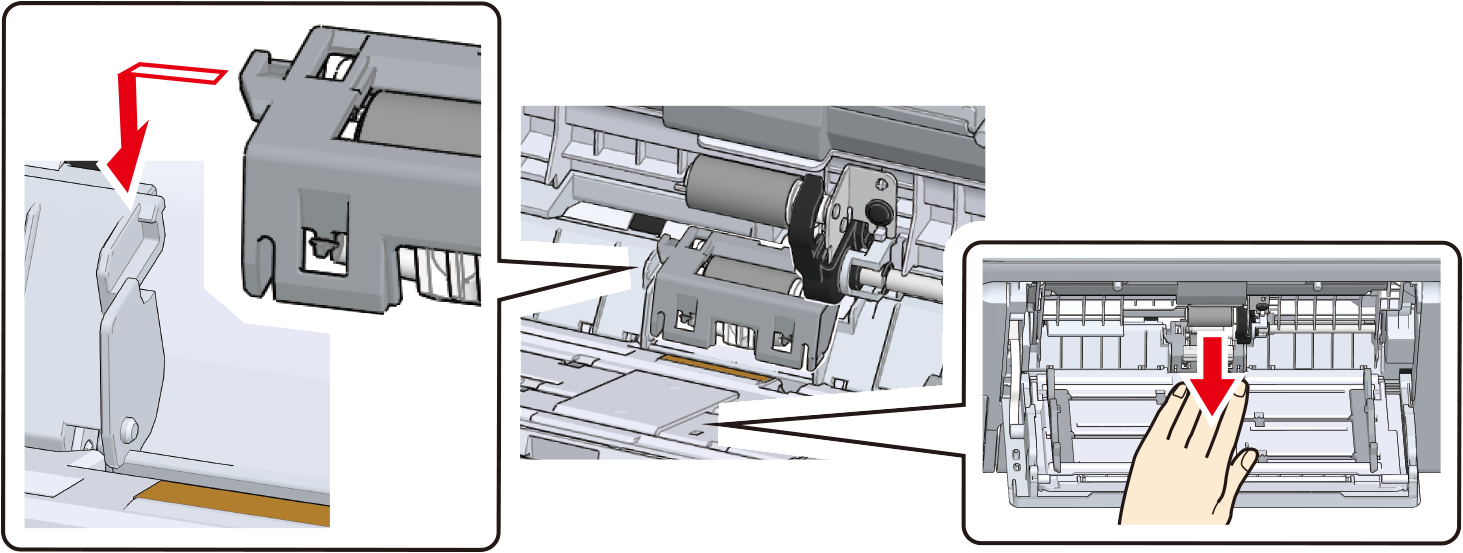

10. 분리 롤러의 왼쪽 사다리꼴 부분이 기계의 홈에 들어갈 때까지 MP 트레이 중앙을 누릅니다.

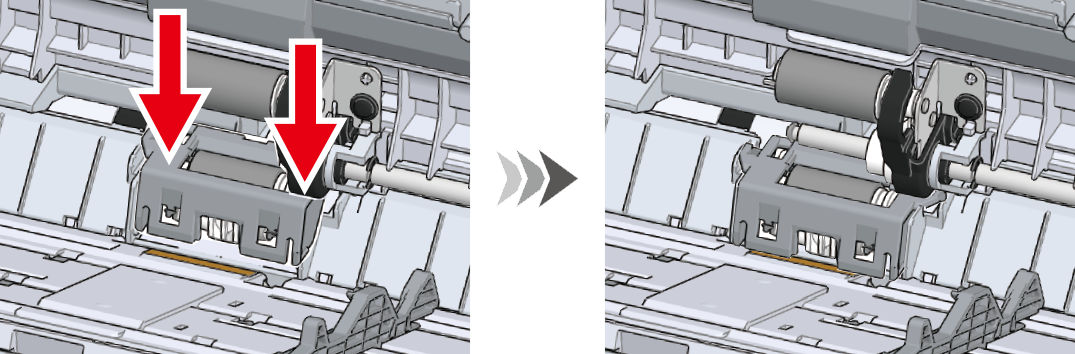

11. 분리 롤러가 수평 위치에 있는지 확인한 다음 분리 롤러의 양쪽 끝을 동시에 아래로 밉니다.



    • 롤러의 고무 부분을 만지지 마십시오.

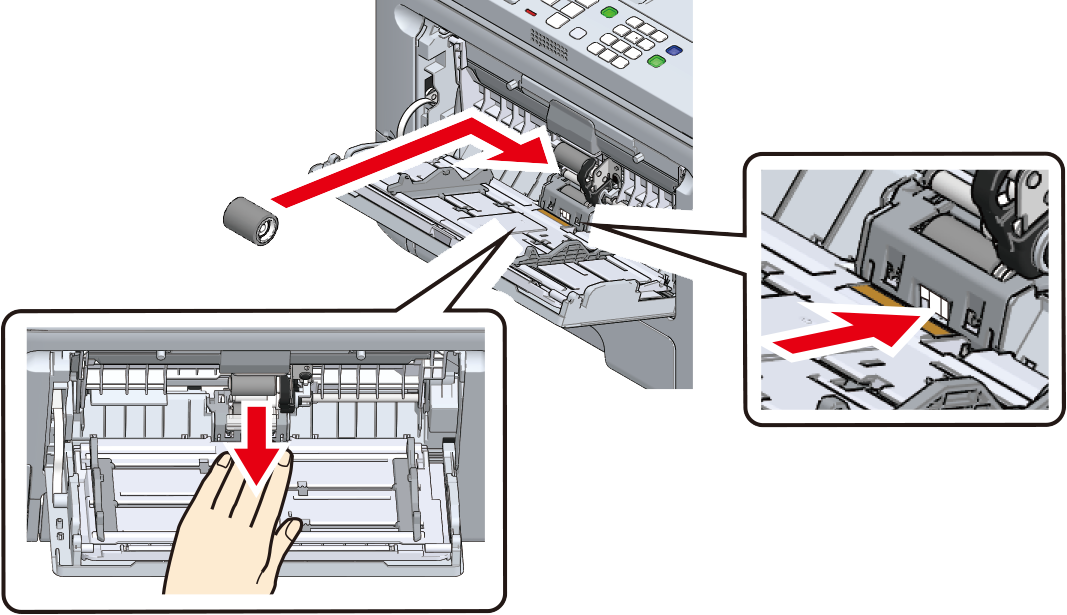

12. MP 트레이 중앙을 누른 다음 분리 롤러 하단의 작은 창을 통해 보이는 흰색 부분을 길게 누릅니다. 돌출부가 왼쪽에 있는 상태에서 용지 공급 롤러(기어 없음)를 가장 안쪽의 위치로 밀어 하단 샤프트에 설치합니다.

    삽입하기 어려운 경우, 용지 공급 롤러(기어 없음)를 아래로 회전하면서 밀어 용지 공급 롤러를 설치합니다.



13. 물을 약간 적신 천으로 용지 공급 롤러(기어가 없거나 있음)를 닦습니다.

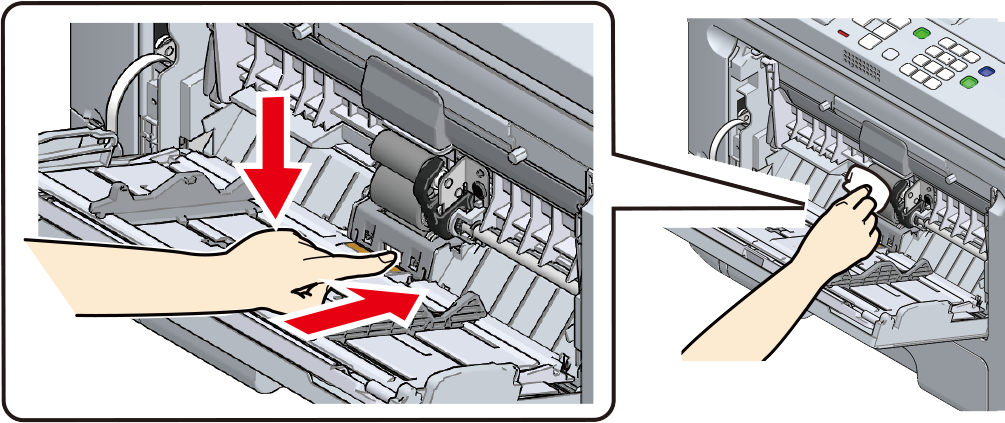

    • 용지 공급 롤러를 닦기 어려운 경우(기어 없음) MP 트레이 중앙을 누른 다음 분리 롤러 하단의 작은 창을 통해 보이는 흰색 부분을 밀면서 닦습니다.

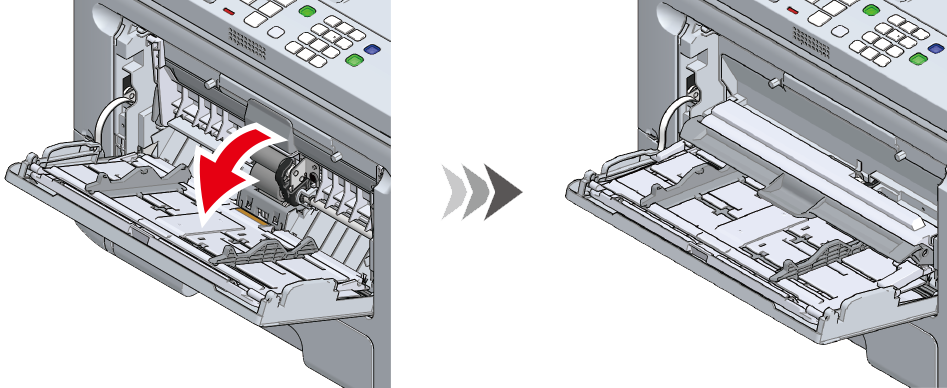

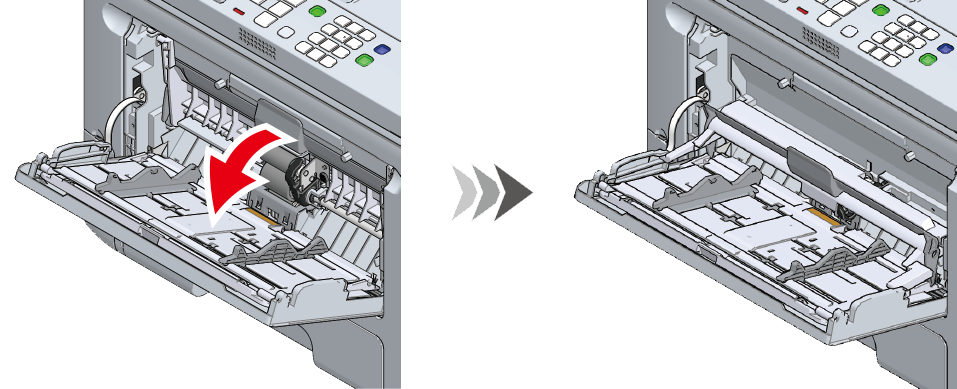

14. 용지 설정 커버를 아래로 내립니다.

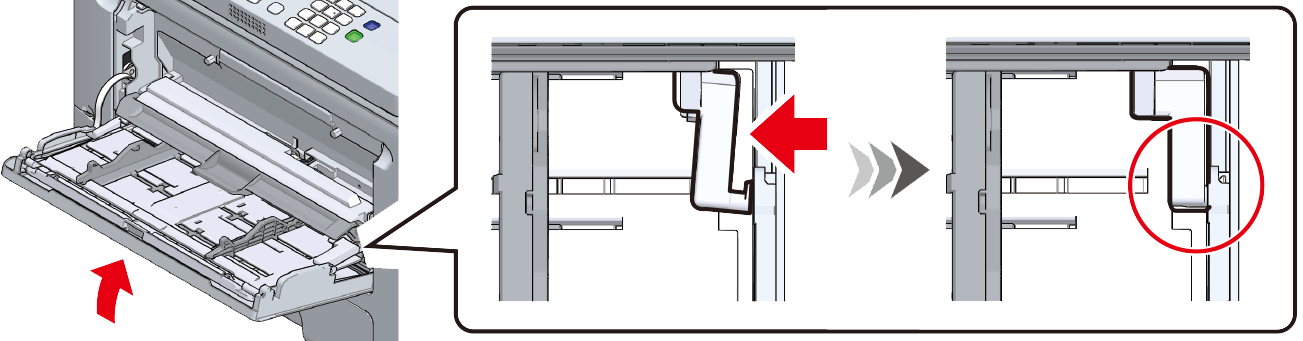

15. MP 트레이의 오른쪽 암을 안쪽으로 누른 상태에서 MP 트레이를 가볍게 들어 올리고 암의 돌출부를 홈에 연결합니다.



    • 암의 돌출부를 올바른 위치에 고정하지 않고 MP 트레이를 닫으면 용지 설정 커버가 파손될 수 있습니다. 그것을 반드시 올바른 위치에 고정해야 합니다.



16. 마찬가지로 MP 트레이의 왼쪽 암의 돌출부를 홈에 고정합니다.



    • 암의 돌출부를 올바른 위치에 고정하지 않고 MP 트레이를 닫으면 용지 설정 커버가 파손될 수 있습니다. 그것을 반드시 올바른 위치에 고정해야 합니다.

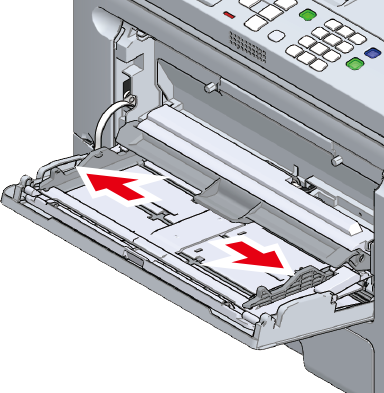

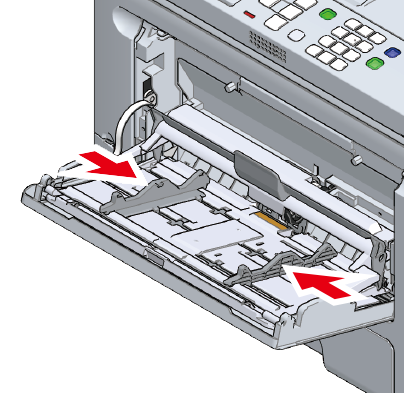

17. 수동 급지 가이드를 바깥쪽으로 밉니다.

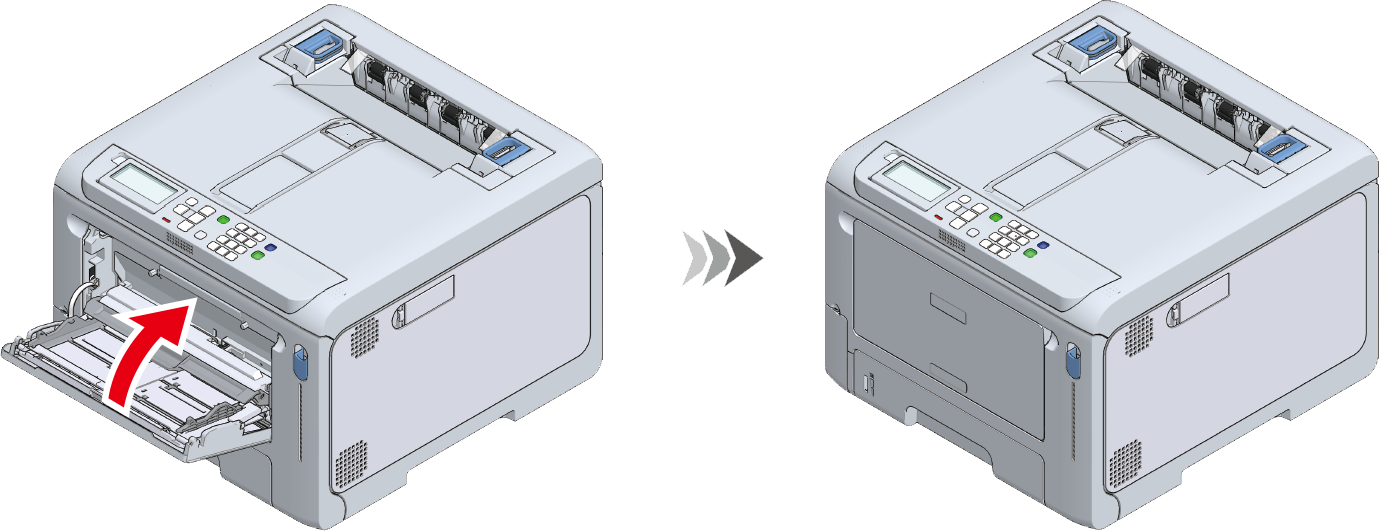

18. MP 트레이를 닫습니다.

    MP 트레이가 닫히지 않으면 14-17단계를 따라 확인합니다.
