이미지 드럼 교체하기

  1. 앞 커버 열기 레버(청색)를 당겨 앞 커버를 엽니다.

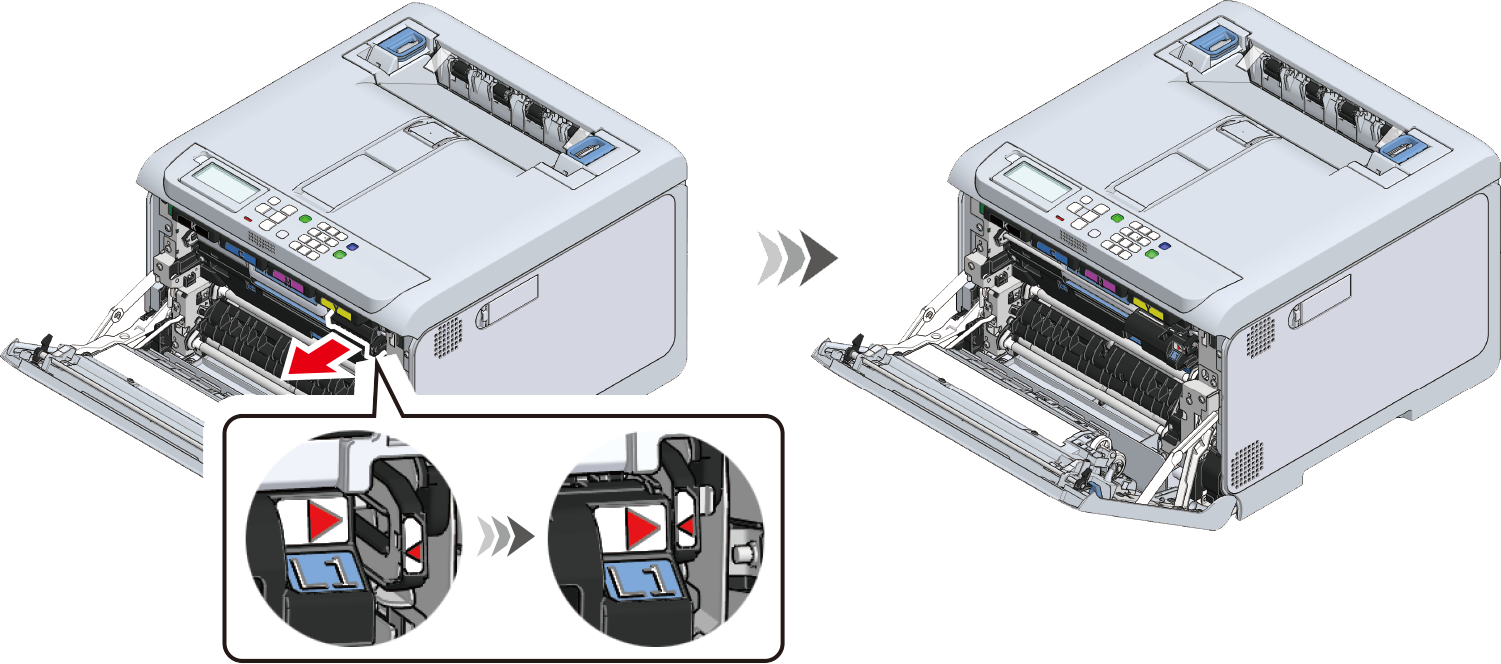

  2. L1 레버의 빨간색 삼각형 표시가 기기 내부의 빨간색 삼각형 표시와 정렬될 때까지 L1 레버를 사용자 쪽으로 당깁니다.

    • 2개의 빨간색 삼각형 표시가 올바르게 정렬되지 않으면 이미지 드럼을 교체하는 절차를 진행할 수 없습니다.

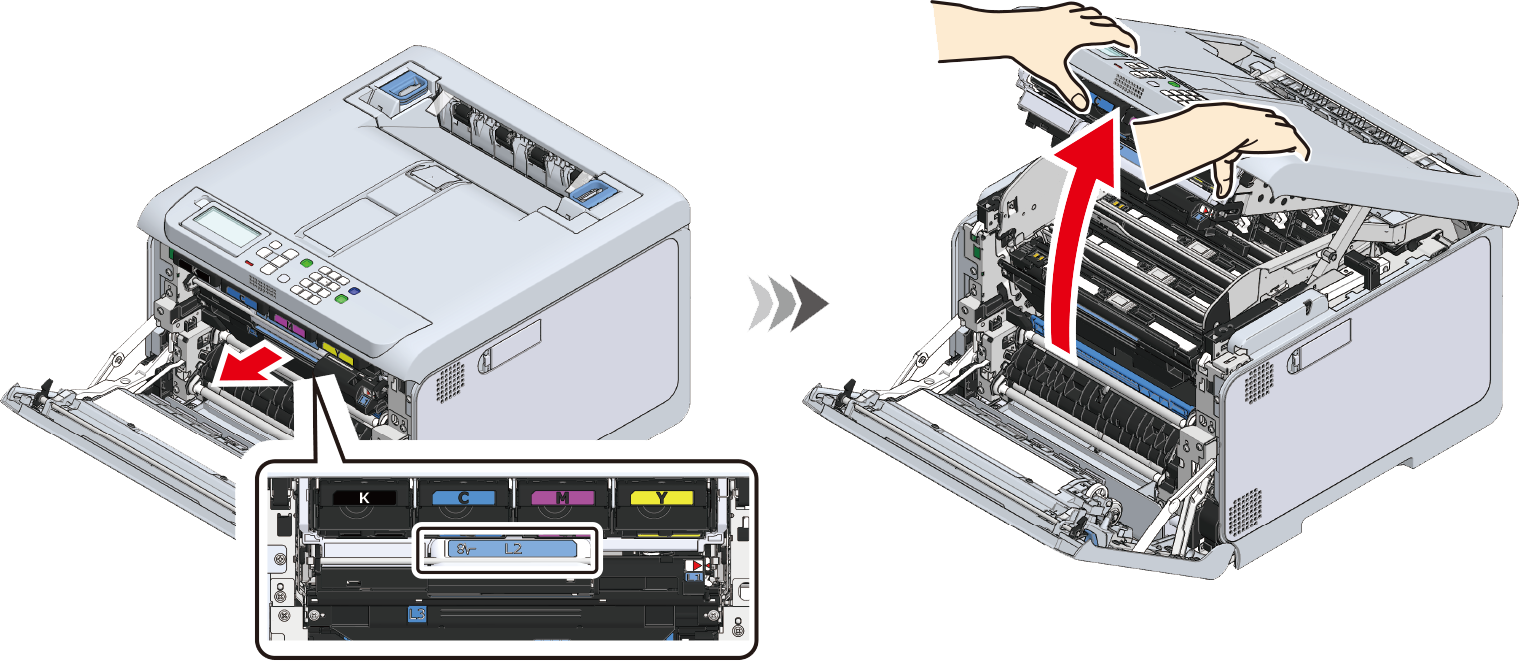

  3. L2 레버를 당기고 배출 트레이를 정지 위치로 들어 올립니다.

    • 배출 트레이가 완전히 열려 있지 않으면 이미지 드럼 바스켓을 꺼낼 수 없습니다.

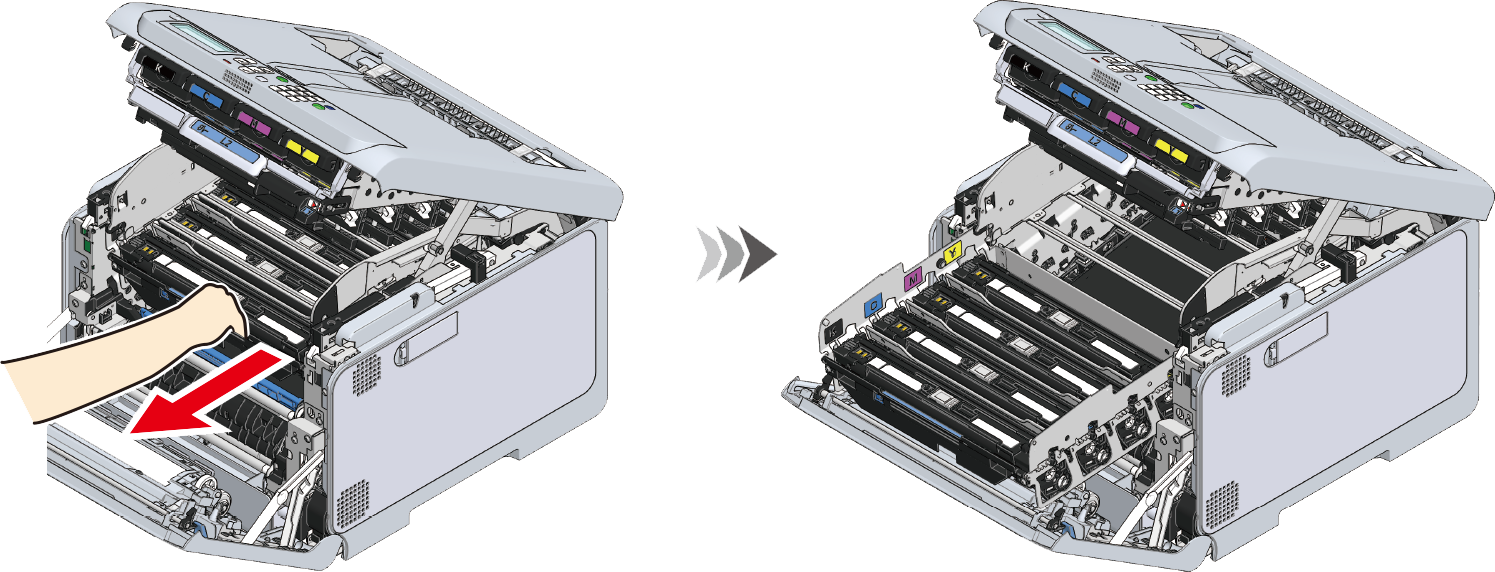

  4. L3 핸들을 잡고 멈출 때까지 이미지 드럼 바스켓을 당깁니다.

    화상을 입을 수 있습니다.

    정착기는 뜨거우므로 만지지 마십시오.

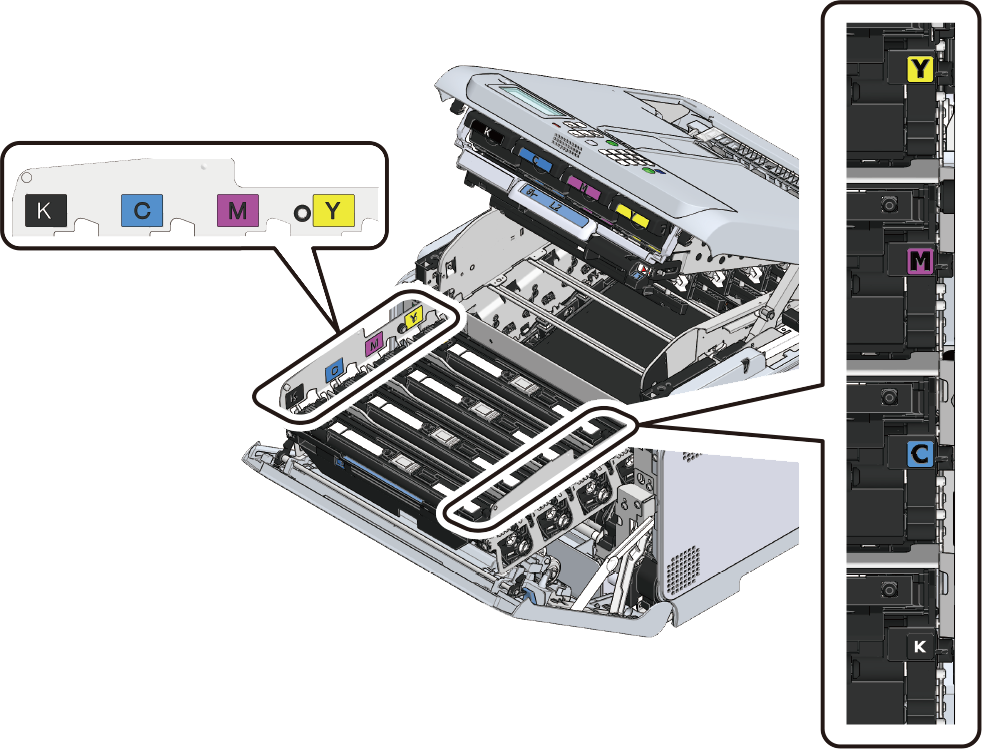

  5. 레이블 컬러로 교체할 이미지 드럼을 확인합니다.

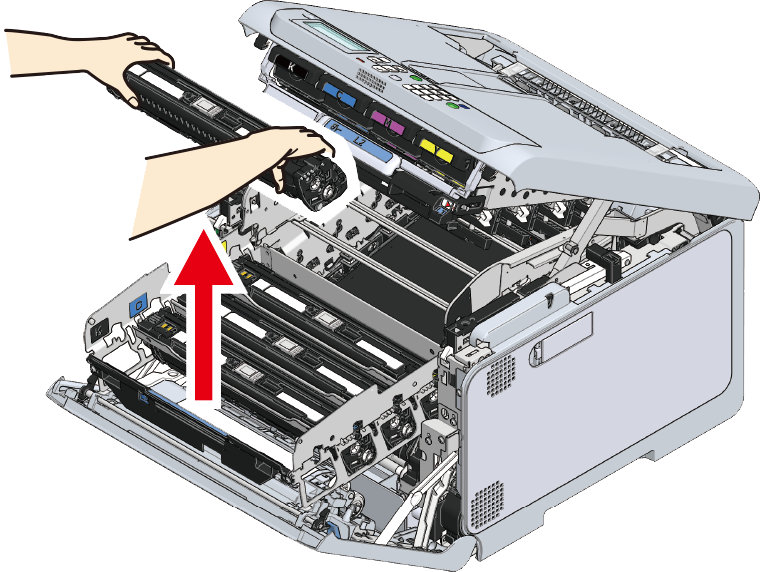

  6. 교체할 컬러의 이미지 드럼을 제거합니다.

    • 이미지 드럼(초록색 부품)은 쉽게 손상되기 때문에 주의를 기울여서 취급해야 합니다.
    • 이미지 드럼을 직사광선이나 밝은 실내등(약 1,500lux 이상)에 노출시키지 마십시오. 실내 조명에서도 5분 이상 노출시키지 마십시오.

    • 이미지 드럼이 본체에 고정되어 있지 않습니다. 그것을 그냥 들어올려 제거할 수 있습니다.

  7. 교체할 컬러의 새 이미지 드럼을 상자에서 꺼냅니다.

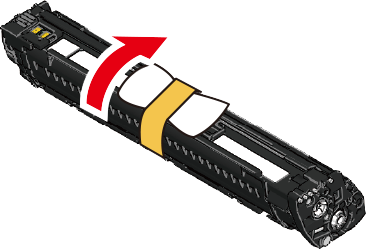

  8. 새 이미지 드럼의 방습제를 꺼냅니다.

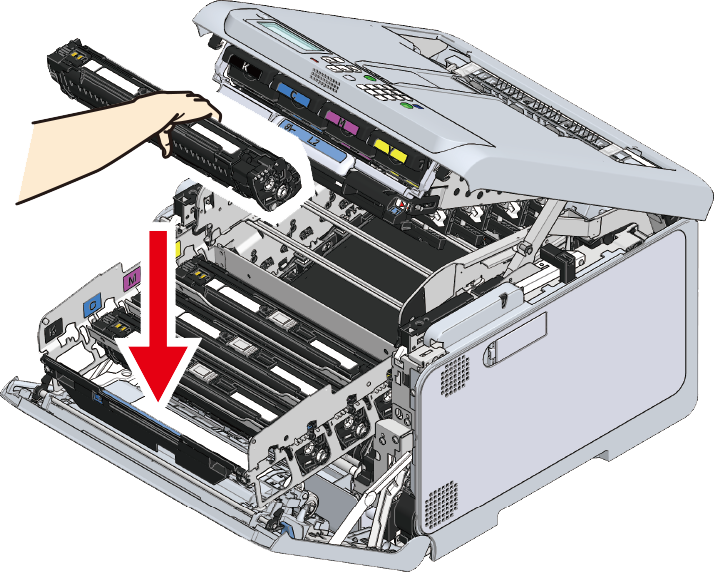

  9. 새 이미지 드럼은 오른쪽에 있는 컬러 레이블을 잡고 기기에 설치합니다.

    • 이미지 드럼(초록색 부품)은 쉽게 손상되기 때문에 주의를 기울여서 취급해야 합니다.
    • 이미지 드럼을 직사광선이나 밝은 실내등(약 1,500lux 이상)에 노출시키지 마십시오. 실내 조명에서도 5분 이상 노출시키지 마십시오.

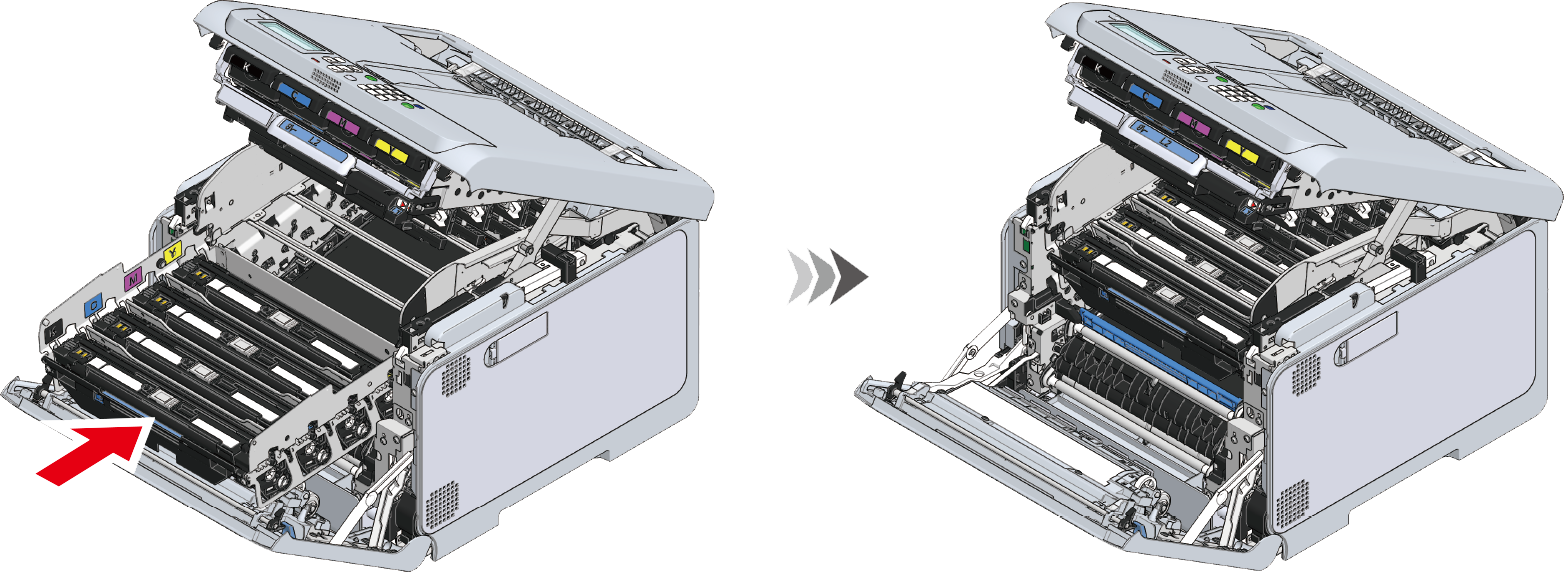

  10. L3 핸들을 잡고 이미지 드럼 바스켓을 끝까지 밉니다.

    • 이미지 드럼이 올바르게 설치되지 않은 경우 이미지 드럼 바스켓을 끝까지 밀어 넣을 수 없습니다.
    • 이미지 드럼 바스켓을 끝까지 밀어 넣지 않으면 배출 트레이를 닫을 수 없습니다.

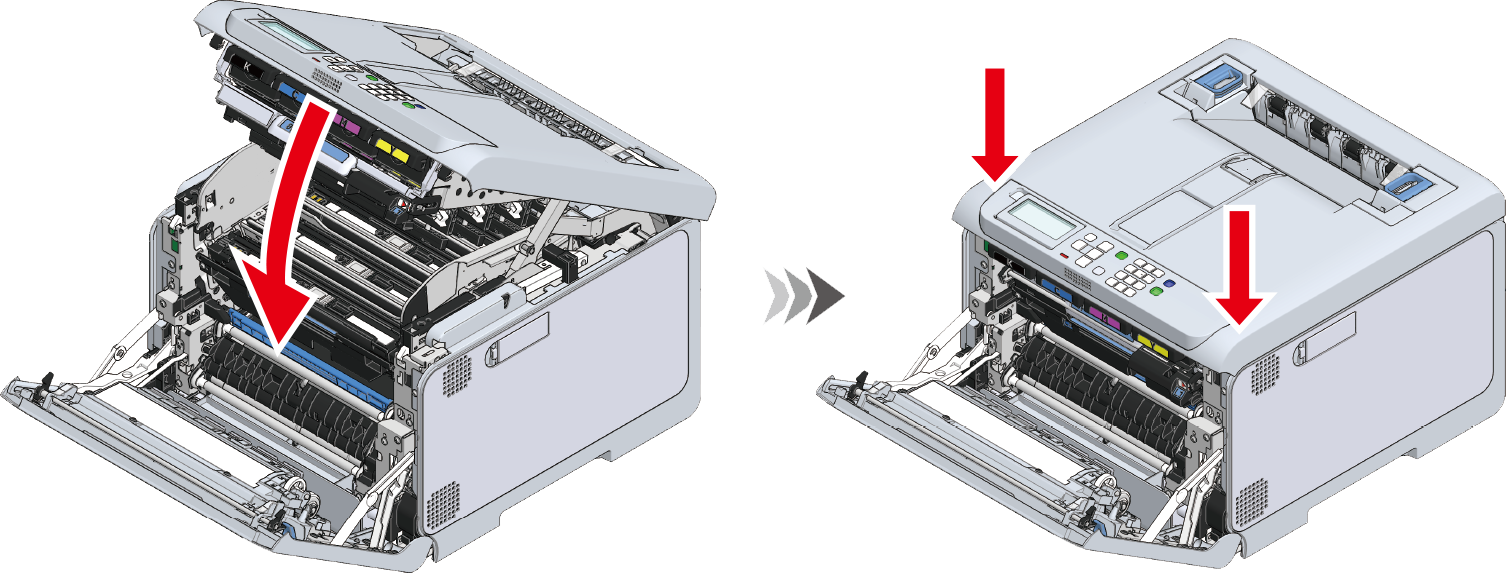

  11. 배출 트레이를 닫고 양면을 위에서 아래로 누릅니다.

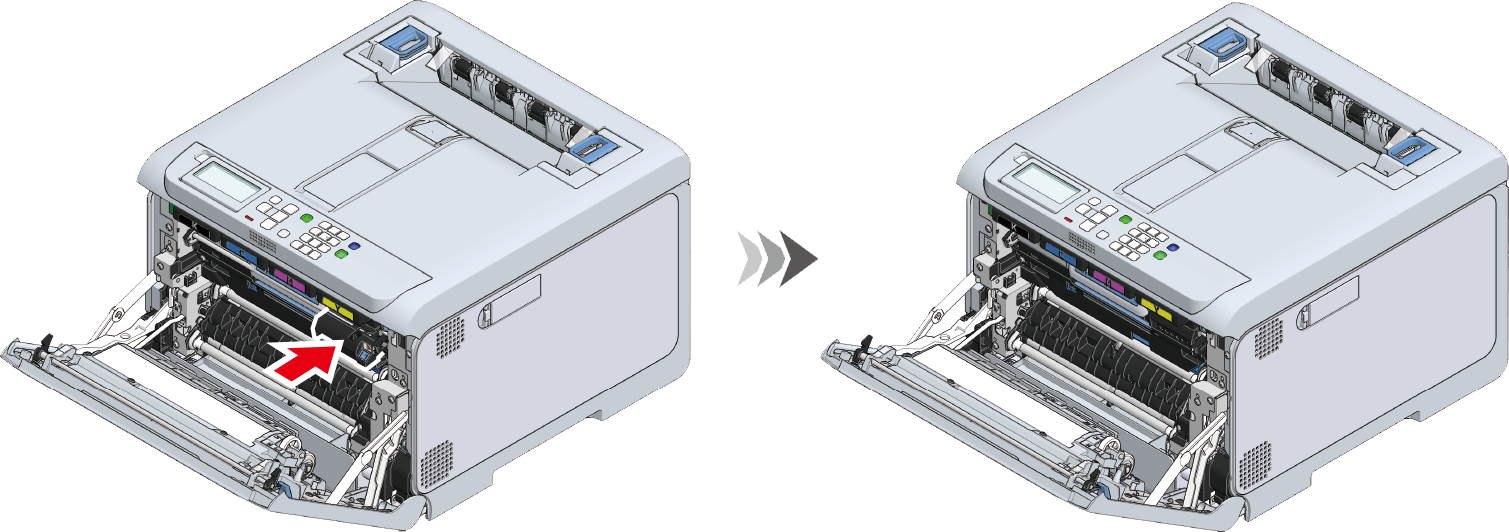

  12. L1 레버를 끝까지 누릅니다.

    • 4가지 컬러의 이미지 드럼을 모두 설치하지 않으면 앞 커버를 닫을 수 없습니다.

  13. 양손으로 앞 커버를 단단히 닫습니다.


  • 사용한 이미지 드럼을 재활용하십시오.
