Připojení přímo k tomuto zařízení (režim AP)

  • Pokud se mezi tímto zařízením a bezdrátovým terminálem nachází nějaký kov, hliníkový rám nebo železobetonová zeď, může být navázání spojení obtížnější.
  • K tomuto zařízení mohou být bezdrátově (režim AP) připojeny až 4 terminály. Pět nebo více terminálů připojit nelze.


1. Povolení funkce bezdrátové sítě LAN
  1. Zapněte toto zařízení.

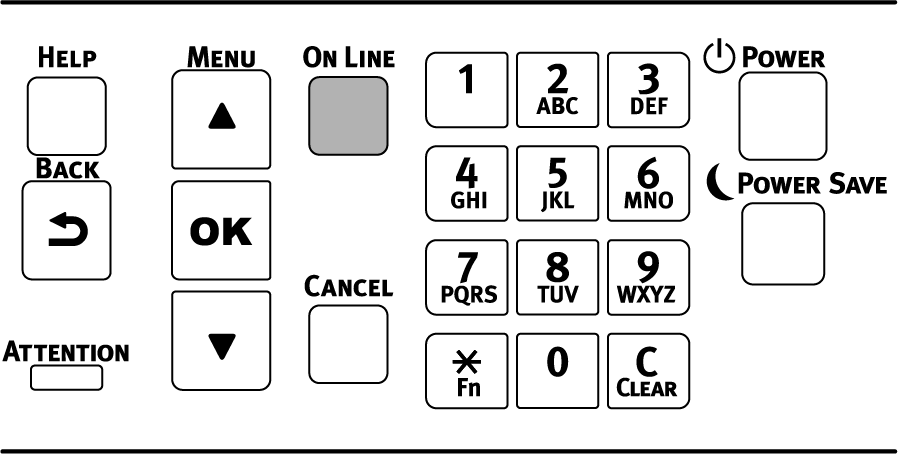

  2. Několikrát stiskněte navigační tlačítko ▼ na ovládacím panelu a vyberte možnost [Admin Setup (Nastaveni admin.)] a stiskněte tlačítko «OK».

  3. Prostřednictvím numerické klávesnice zadejte heslo správce a stiskněte tlačítko «OK».

    Heslo správce

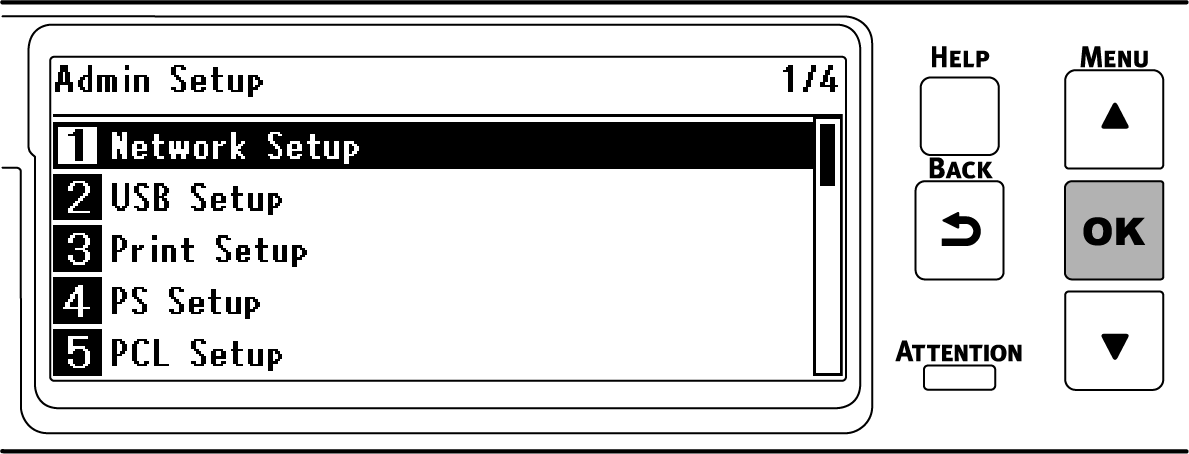

  4. Zkontrolujte, zda je vybrána možnost [Network Setup (Nastaveni site)], a stiskněte tlačítko «OK».

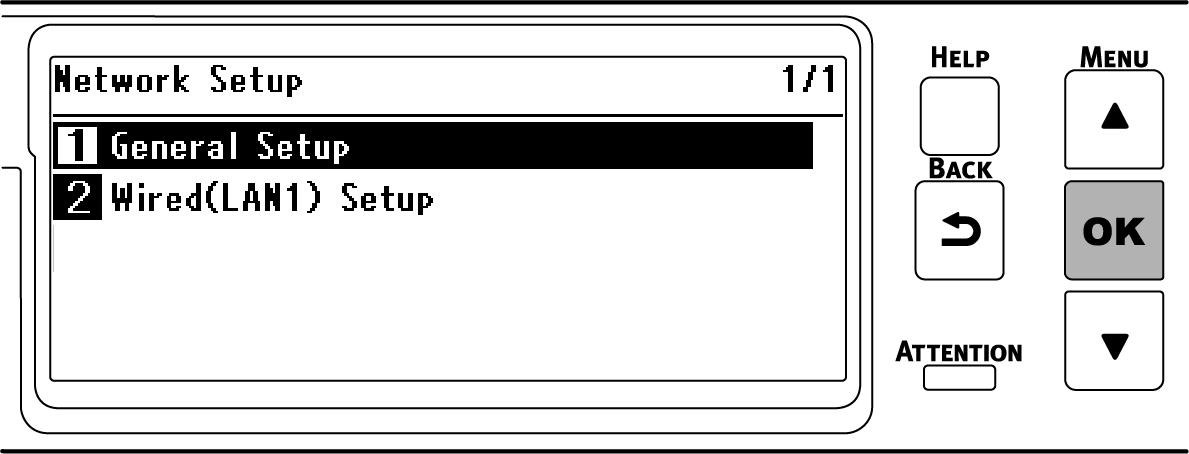

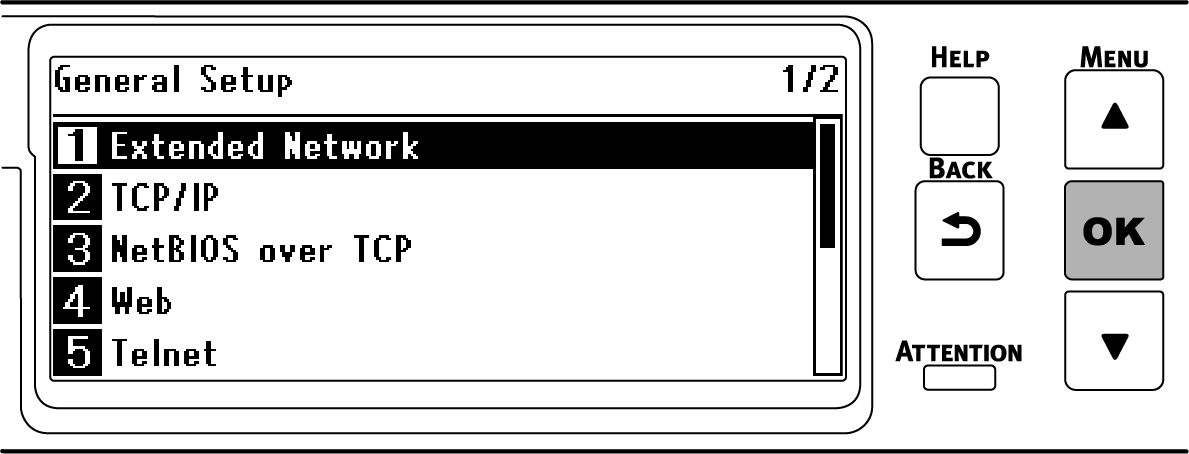

  5. Zkontrolujte, zda je vybrána možnost [General Setup (Obecné nastavení)], a stiskněte tlačítko «OK».

  6. Zkontrolujte, zda je vybrána možnost [Extended Network (Rozšířená síť)], a stiskněte tlačítko «OK».

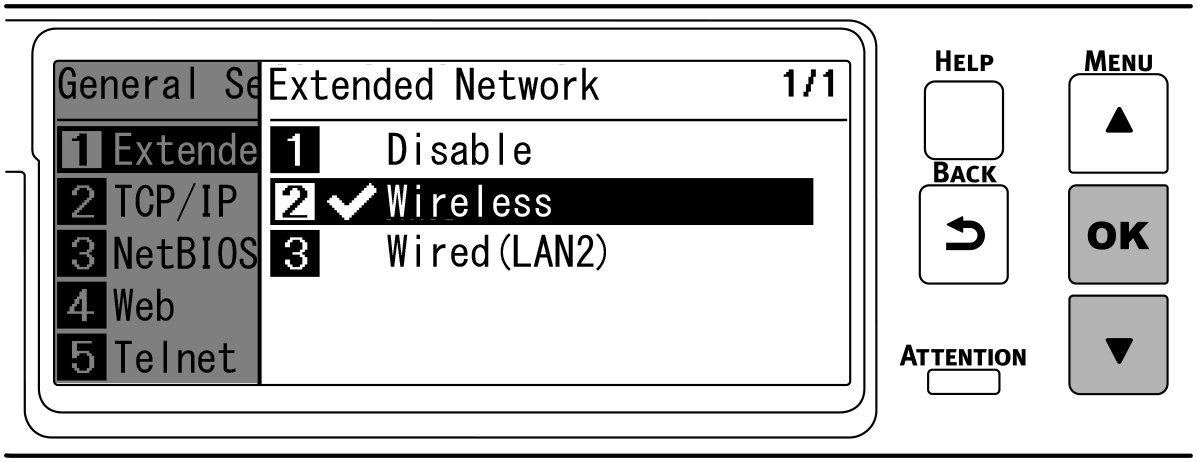

  7. Stiskněte tlačítko ▼, vyberte [Wireless (Bezdrátová síť)] a stiskněte «OK».

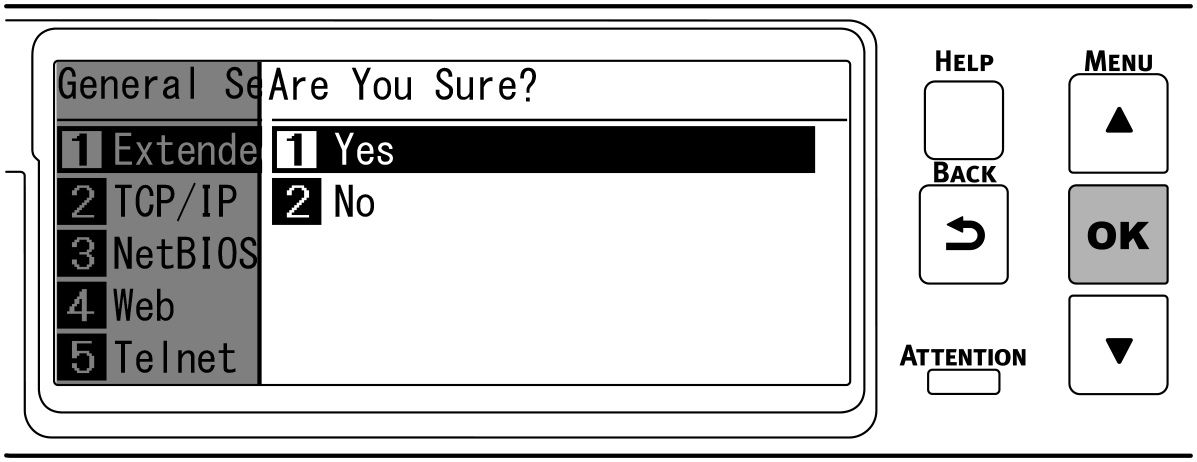

  8. Po zobrazení dotau [Are You Sure? (Opravdu?)] zkontrolujte, zda je vybrána možnost [Yes (Ano)], a stiskněte tlačítko «OK».

  9. Počkejte, dokud se při restartování zařízení nezobrazí pohotovostní obrazovka.


2. Povolení režimu AP

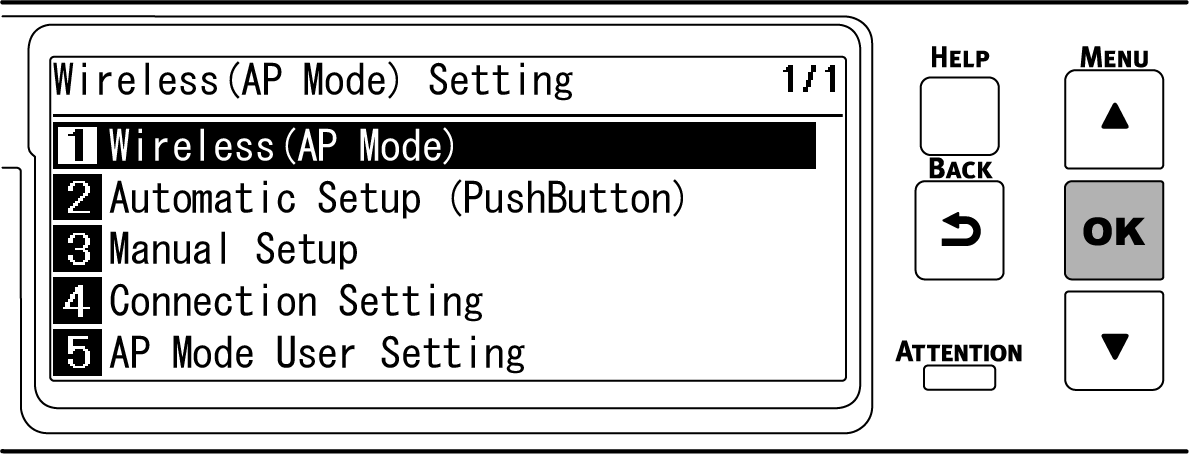

  1. Několikrát stiskněte tlačítko pro posun ▼ na ovládacím panelu a vyberte možnost [Wireless(AP Mode) Setting (Bezdrátová síť (Režim AP) Nastavení)] a stiskněte «OK».

  2. Prostřednictvím numerické klávesnice zadejte heslo správce a stiskněte tlačítko «OK».

    Heslo správce

  3. Zkontrolujte, zda je vybrána možnost [Wireless(AP Mode) (Bezdrátová (AP))] a stiskněte «OK».

    • Na dobu asi 5 sekund se zobrazí zpráva „Nelze použít současně s bezdrátovým (infrastruktura).“.

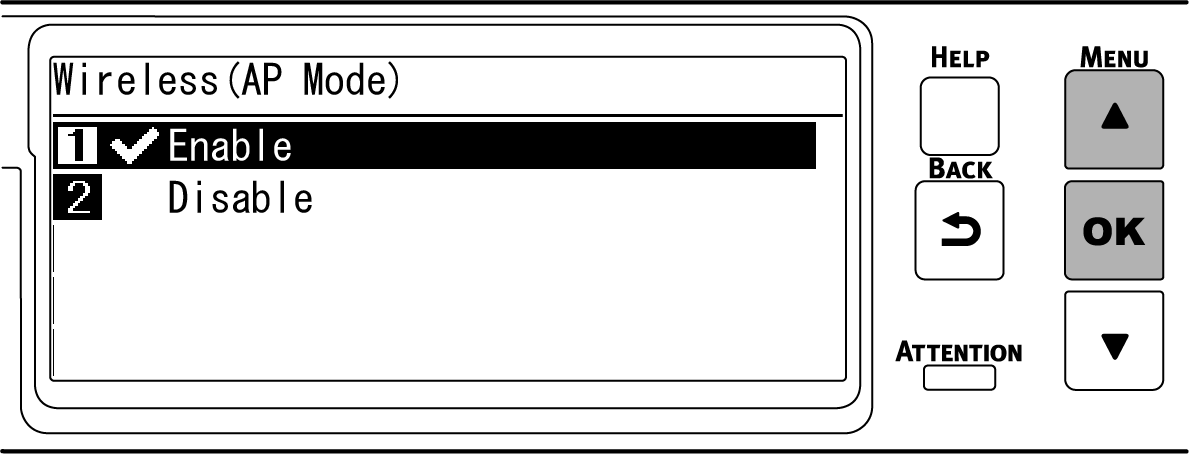

  4. Stiskem ▲ vyberte [Enable (Povolit)] a stiskněte «OK».

    • Pokud se po nastavení Wireless (Infrastructure) na hodnotu [Disable (Zakazat)] zobrazí obrazovka se žádostí o kontrolu, zda povolit bezdrátovou síť (režim AP), pro povolení bezdrátové sítě (režim AP) stiskněte «OK».

  5. Pro návrat na pohotovostní obrazovku stiskněte «ON LINE».


3. Propojení se zařízením

Existují dva následující způsoby.

  • Automatické připojení(Tlačítko)
  • Ruční připojení


Automatické připojení (tlačítko)

Pokud bezdrátový terminál podporuje WPS-PBC (tlačítko), můžete jej k tomuto přístroji připojit prostřednictvím tlačítka WPS.

  1. Pozici tlačítka WPS zkontrolujte podle návodu k použití, přiloženému k bezdrátovému terminálu.

  2. Několikrát stiskněte tlačítko pro posun ▼ na ovládacím panelu a vyberte možnost [Wireless(AP Mode) Setting (Bezdrátová síť (Režim AP) Nastavení)] a stiskněte «OK».

  3. Prostřednictvím numerické klávesnice zadejte heslo správce a stiskněte tlačítko «OK».

    Heslo správce

    • Na dobu asi 5 sekund se zobrazí zpráva „Nelze použít současně s bezdrátovým (infrastruktura).“.

  4. Stiskem ▲ vyberte [Enable (Povolit)] a stiskněte «OK».

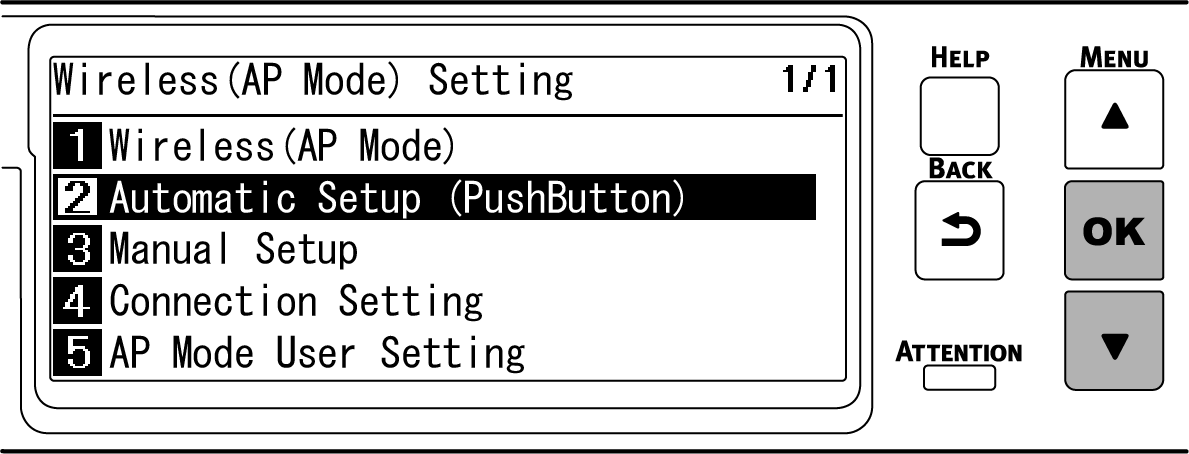

  5. Stiskem tlačítka ▼ vyberte možnost [Automatic Setup (Pushbutton) (Automatické nastavení (PushButton))] a stiskněte «OK».

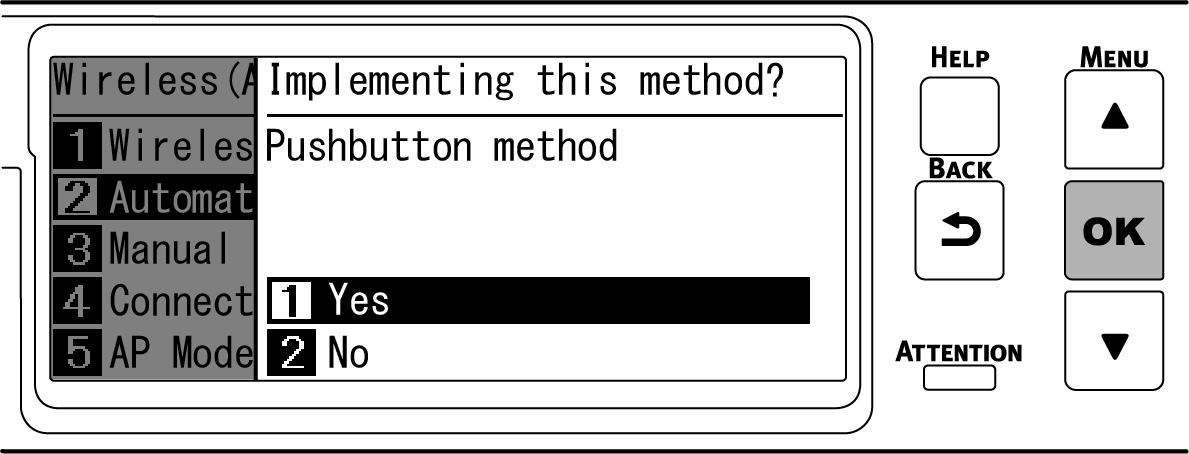

  6. Po zobrazení dotazu „Zavést tuto metodu? Metoda stisknutí tlačítka“ zkontrolujte, zda je vybrána možnost [Yes (Ano)], a stiskněte tlačítko «OK».

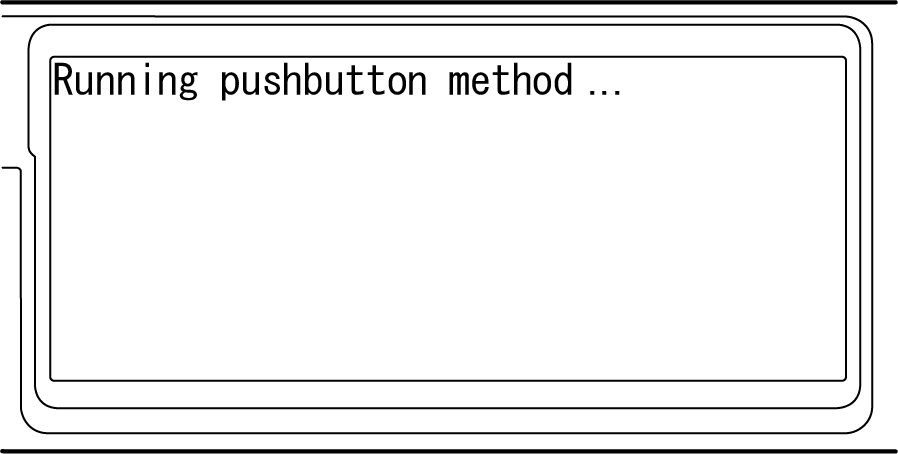

    Zobrazí se „Provádění stisknutí tlačítka“ a toto zařízení začne vyhledávat přístupový bod bezdrátové sítě LAN.

  7. Na bezdrátovém terminálu spusťte WPS-PBC (tlačítko).

    • Asi na 2 minuty se zobrazí „Provádění stisknutí tlačítka“. Tlačítko na bezdrátovém terminálu stiskněte, dokud je zpráva zobrazena.
    • V době, kdy je „Provádění stisknutí tlačítka“, zobrazeno, je ovládací panel tohoto zařízení zakázán.

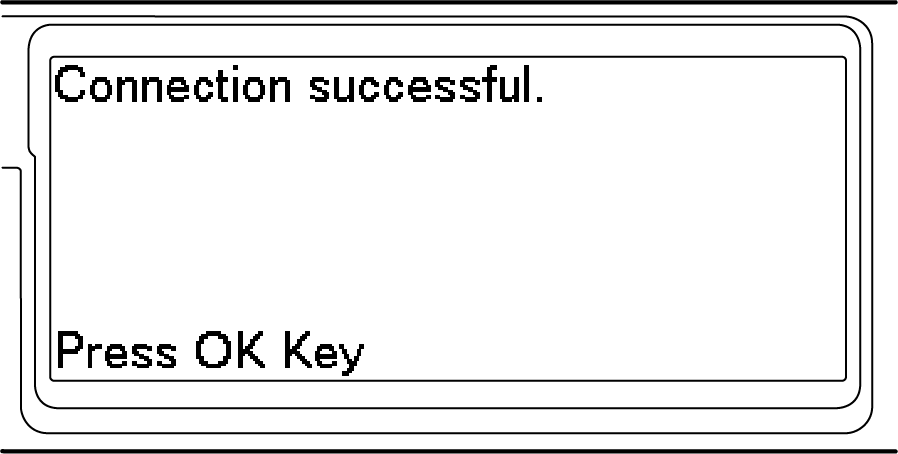

  8. Pokud se zobrazí „Připojení proběhlo úspěšně.“, je připojování dokončeno.

    • Pokud se připojení nezdaří, postupujte podle pokynů v části „Ruční připojení“ a zkuste připojení znovu.

    Potom přejděte na možnost „Instalace softwaru do počítače“.

    Při používání mobilního zařízení přejděte na možnost „Tisk z mobilního zařízení“.


Ruční připojení

Pokud bezdrátový terminál WPS-PBC (tlačítko) nepodporuje, zadejte SSID a heslo tohoto zařízení v bezdrátovém terminálu, který chcete připojit.

  1. Několikrát stiskněte tlačítko pro posun ▼ na ovládacím panelu a vyberte možnost [Wireless(AP Mode) Setting (Bezdrátová síť (Režim AP) Nastavení)] a stiskněte «OK».

  2. Prostřednictvím numerické klávesnice zadejte heslo správce a stiskněte tlačítko «OK».

    Heslo správce

    • Na dobu asi 5 sekund se zobrazí zpráva „Nelze použít současně s bezdrátovým (infrastruktura).“.

  3. Stiskem ▲ vyberte [Enable (Povolit)] a stiskněte «OK».

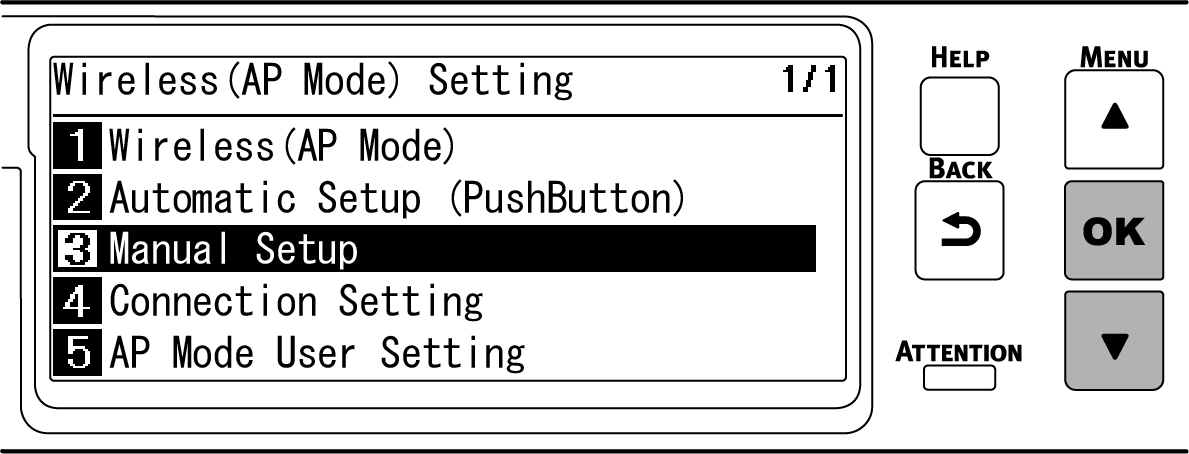

  4. Několikrát stiskněte ▼, vyberte položku [Manual Setup (Ruční nastavení)] a stiskněte «OK».

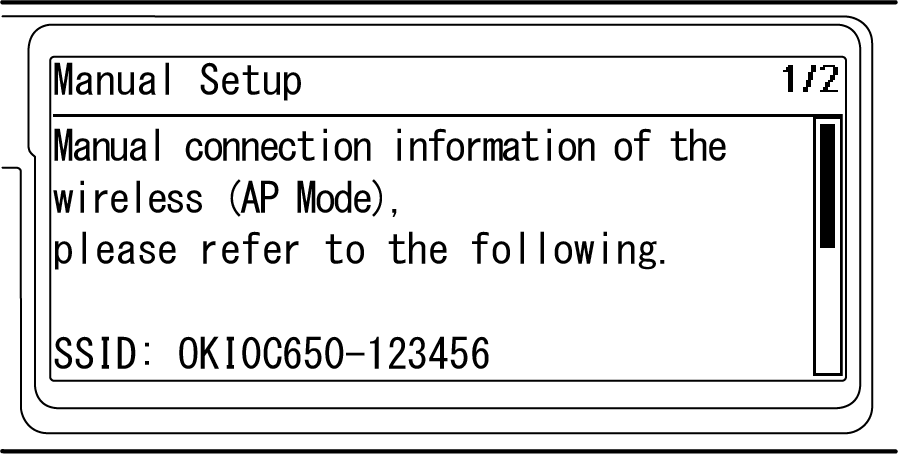

  5. Zkontrolujte, zda jsou zobrazeny položky [SSID (SSID)] a [Password (Heslo)] tohoto zařízení.

    • Zde zobrazené obrazovky slouží jako příklady, a mohou se od skutečného zobrazení lišit.

  6. V bezdrátovém terminálu, který má být připojen, zadejte [SSID (SSID)] a [Password (Heslo)] tohoto zařízení, potvrzené v kroku 5.

    • Je-li bezdrátový terminál nastaven tak, aby adresu IP získával automaticky, můžete komunikovat připojením k tomuto zařízení v režimu AP a mobilnímu terminálu přidělit adresu IPv4 automaticky.
    • Výchozí tovární adresa IP je [192.168.110.100].
    • Pokud se nemůžete připojit, viz „Poradce při potížích při připojení bezdrátové sítě LAN“.


    Potom přejděte na možnost „Instalace softwaru do počítače“.

    Při používání mobilního zařízení přejděte na možnost „Tisk z mobilního zařízení“.
