Čištění válce podavače papíru (zásobník MP)

Pokud k uvíznutí papíru dochází často, vyčistěte válec podavače papíru.

  • Pokud uvíznutí papíru přetrvává i po vyčištění válce podavače papíru, doporučujeme válec podavače papíru vyměnit.

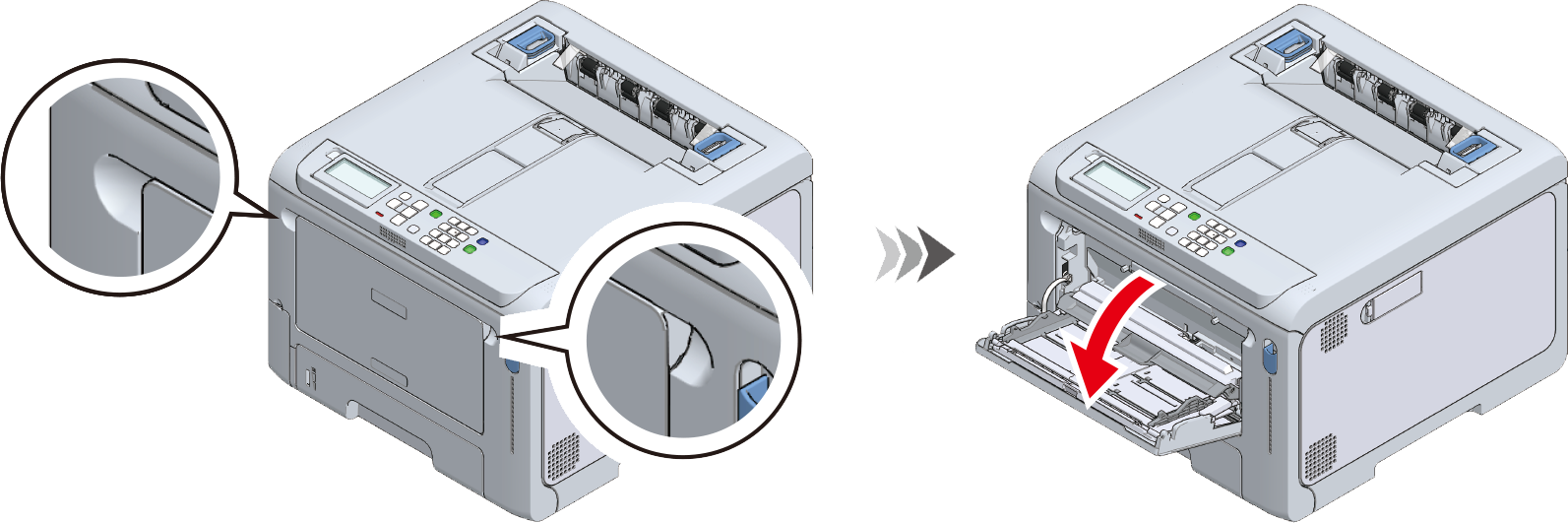

  1. Vložte prsty do předního vybrání a tahem zásobník MP otevřete směrem k sobě.

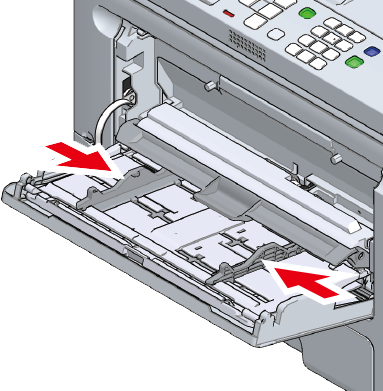

  2. Ruční vodítko podavače posuňte dovnitř.

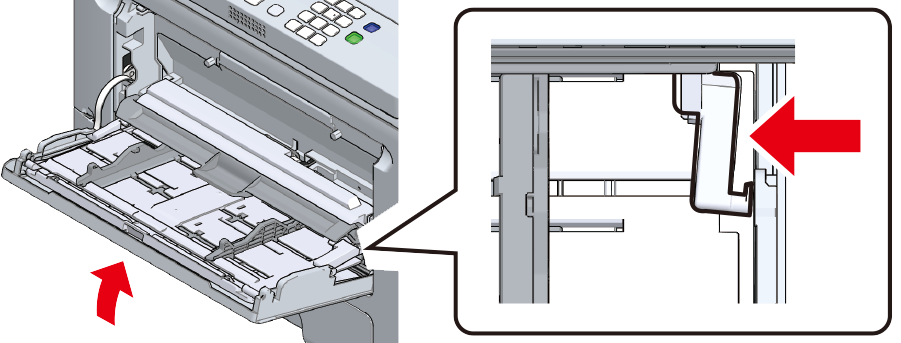

  3. Při současném opatrném zvedání zásobníku MP zatlačte pravou rukou směrem dovnitř a vyjměte výstupek ramene z drážky.

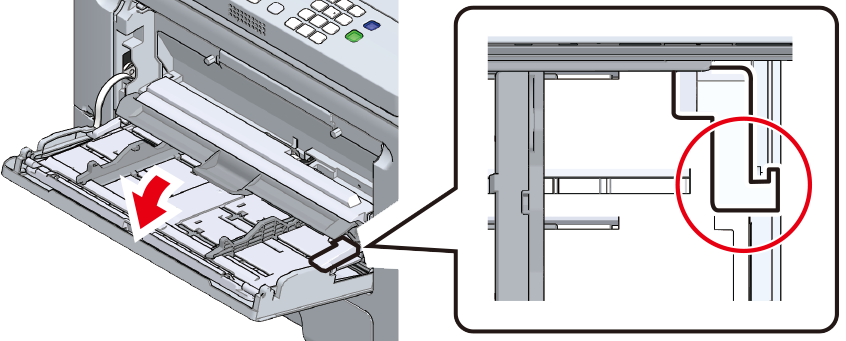

  4. Spusťte zásobník MP a zvedněte výstupek ramene.

  5. Podle postupu v krocích 3 a 4 vyjměte z drážky výstupek levého ramene podavače MP a zvedněte jej.

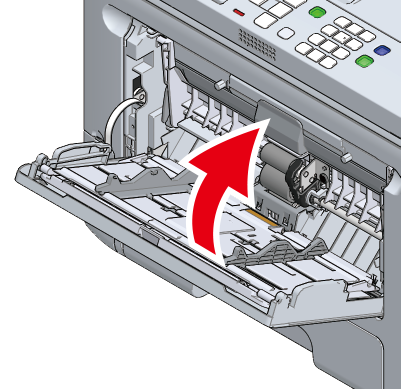

  6. Zvedejte kryt pro umístění papíru, dokud se k zařízení nepřipojí.

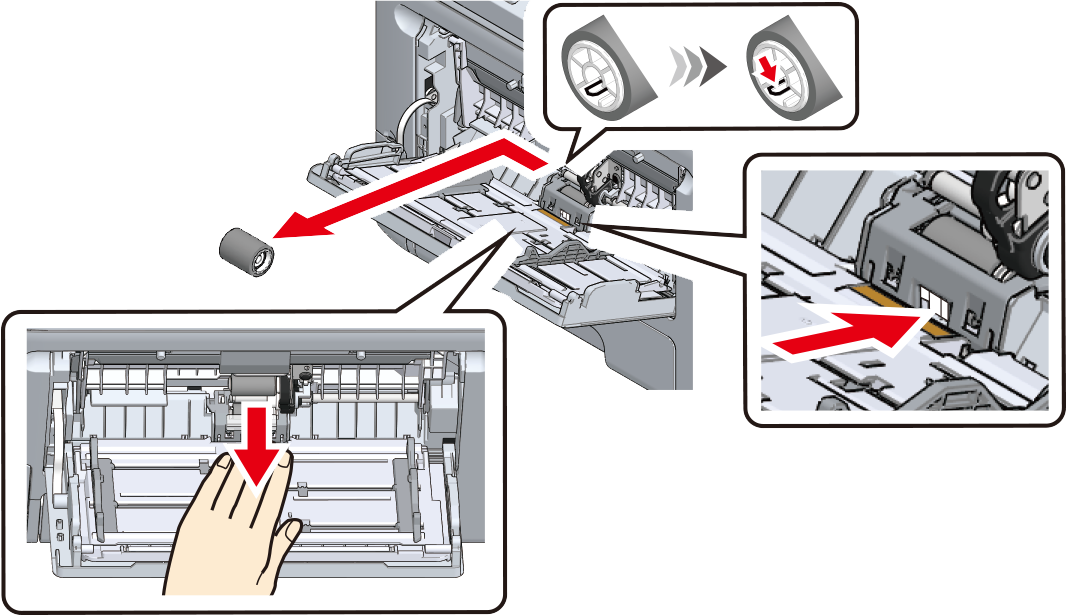

  7. Stiskněte střed zásobníku MP a poté stiskněte a podržte bílou část, která je viditelná přes malé okénko ve spodní části separačního válce. Spodní válec pro podávání papíru (bez soukolí) vyjmete vysunutím bočního výstupku směrem ven a posunutím doleva.

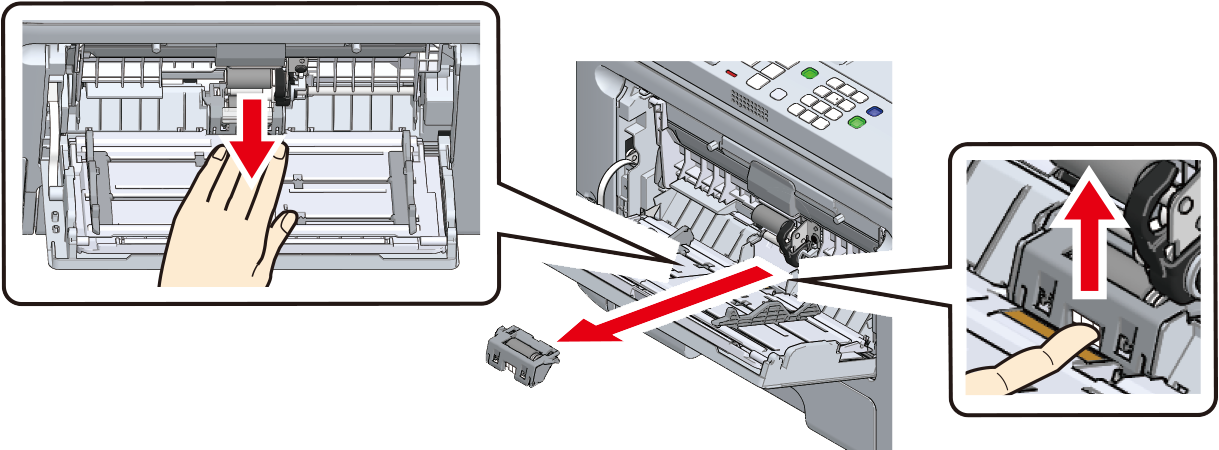

  8. Stiskněte střed MP zásobníku, položte prst na malé okénko na separačním válečku a zatlačte na něj, abyste separační váleček vyndali.

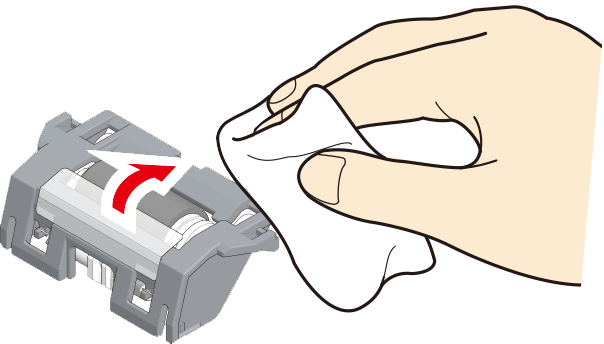

  9. Otřete separační válec hadříkem mírně navlhčeným vodou a zároveň jej otáčejte ve směru šipky.

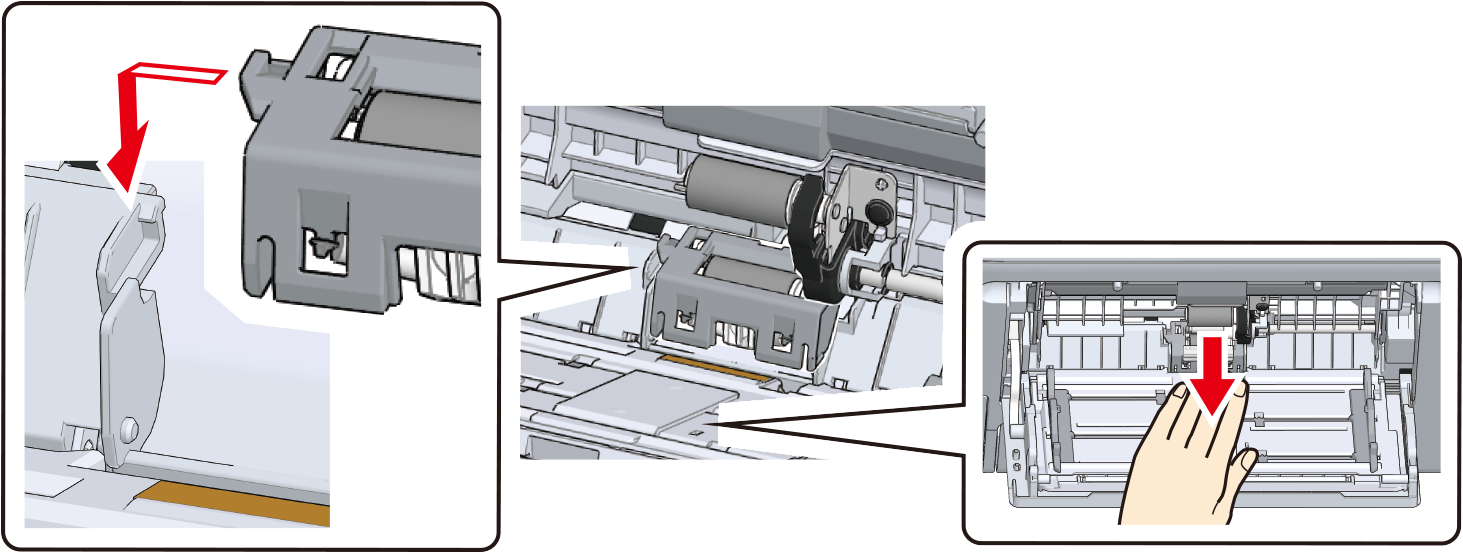

  10. Tlačte na střed MP zásobníku, dokud levá lichoběžníková část separačního válečku nezapadne do drážky na stroji.

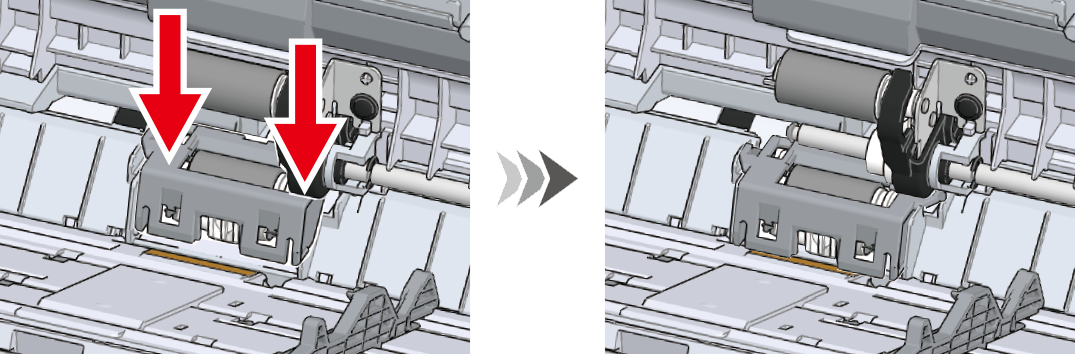

  11. Zkontrolujte, zda je separační válec ve vodorovné poloze, a poté zatlačte oba konce separačního válce současně dolů.

    • Nedotýkejte se pryžové části válce.

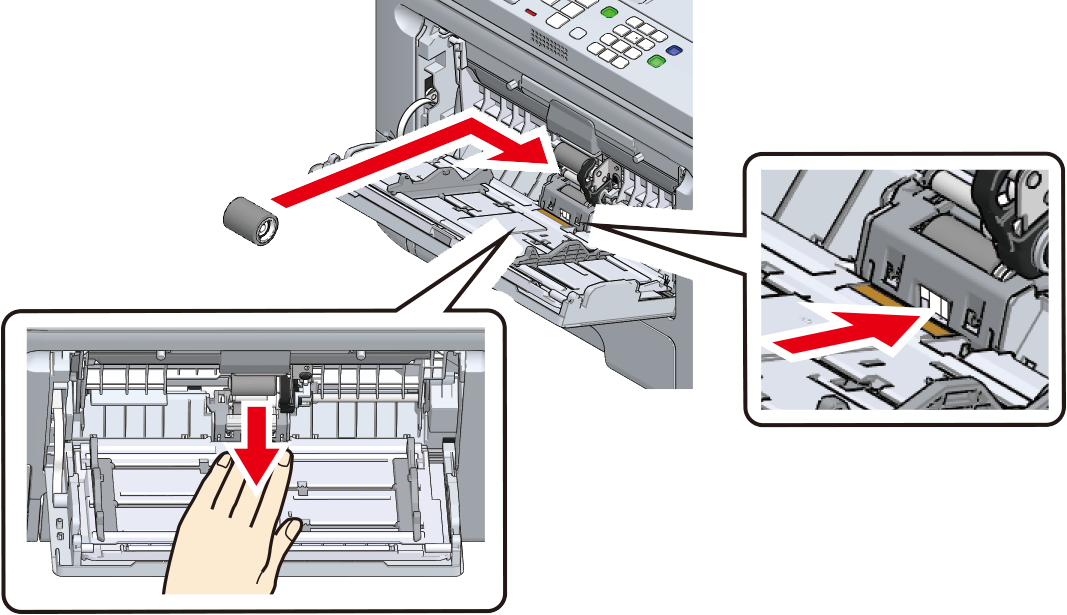

  12. Stiskněte střed zásobníku MP a poté stiskněte a podržte bílou část, která je viditelná přes malé okénko ve spodní části separačního válce. Se stranou výstupku na levé straně nainstalujte válec pro podávání papíru (bez soukolí) na spodní hřídel tak, že ji zasunete do nejvnitřnější polohy.

    Je-li jeho vložení obtížné, posuňte válec pro podávání papíru (bez soukolí) pro instalaci za současného otáčení směrem dolů.

  13. Válec pro podávání papíru (bez soukolí, se soukolím) otřete hadříkem, lehce namočeným ve vodě.

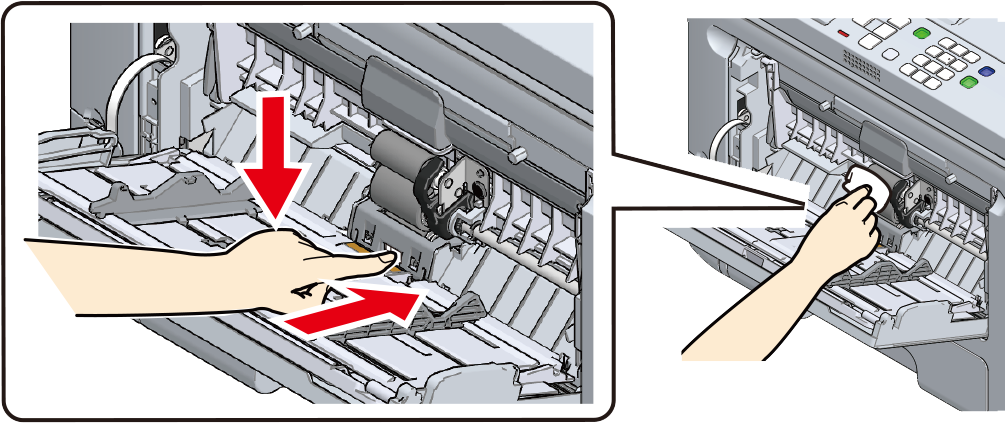

    • Pokud je obtížné otřít podávací válec papíru (bez ozubeného kolečka), otřete jej při zatlačení na střed MP zásobníku a poté zatlačte na bílou část, která je viditelná přes malé okénko ve spodní části separačního válce.

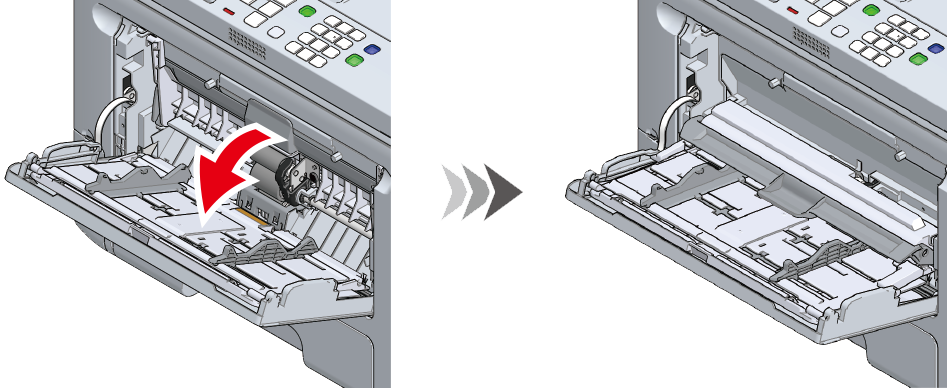

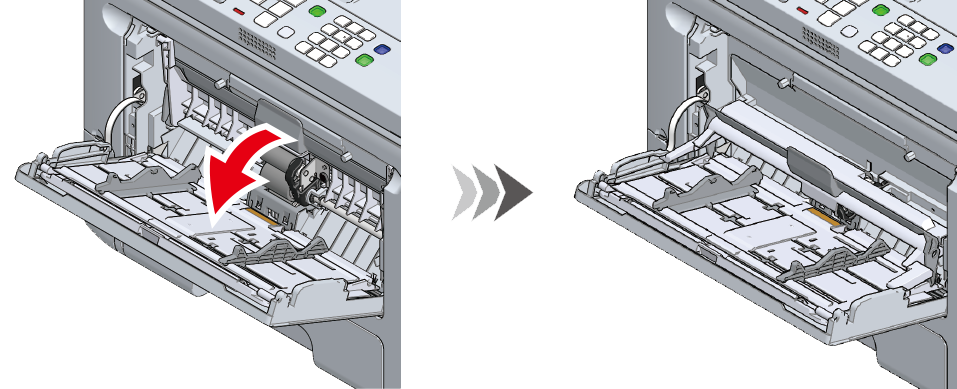

  14. Sklopte kryt nad podavačem papíru.

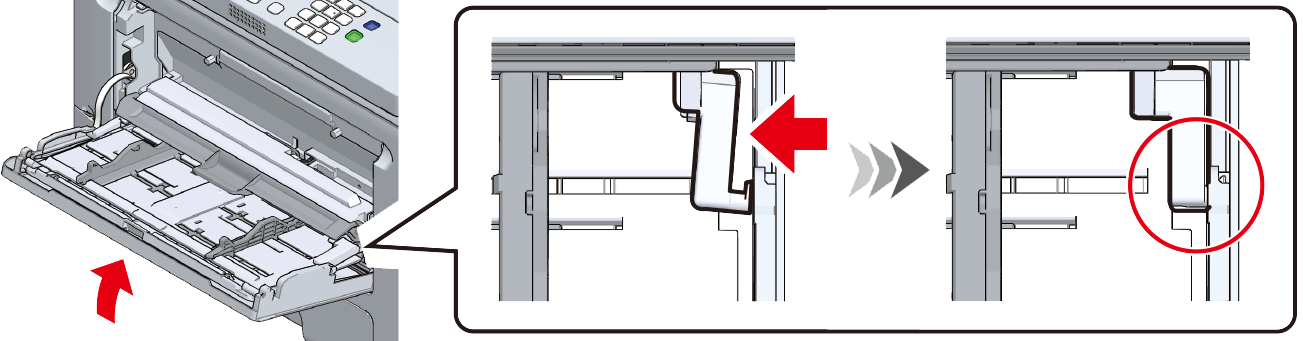

  15. Při současném stisku pravého ramene zásobníku MP směrem dovnitř lehce zvedněte zásobník MP a zahákněte výstupek ramene do drážky.

    • Pokud zásobník MP zavřete bez zaháknutí výstupku ramene do správné polohy, kryt nad podavačem papíru se může zlomit. Ujistěte se, zda je háček ve správné poloze.

  16. Podobně do drážky zahákněte výstupek levého ramene zásobníku MP.

    • Pokud zásobník MP zavřete bez zaháknutí výstupku ramene do správné polohy, kryt nad podavačem papíru se může zlomit. Ujistěte se, zda je háček ve správné poloze.

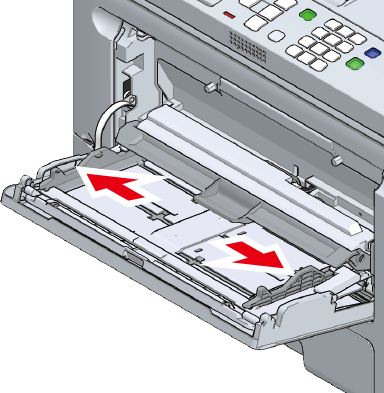

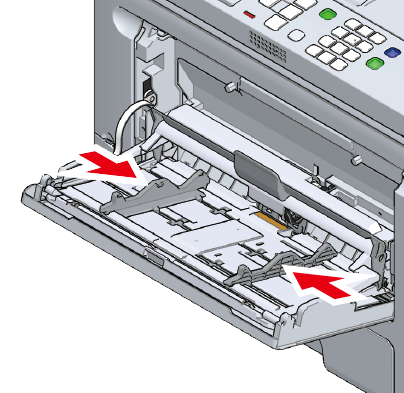

  17. Ruční vodítko podavače posuňte směrem ven.

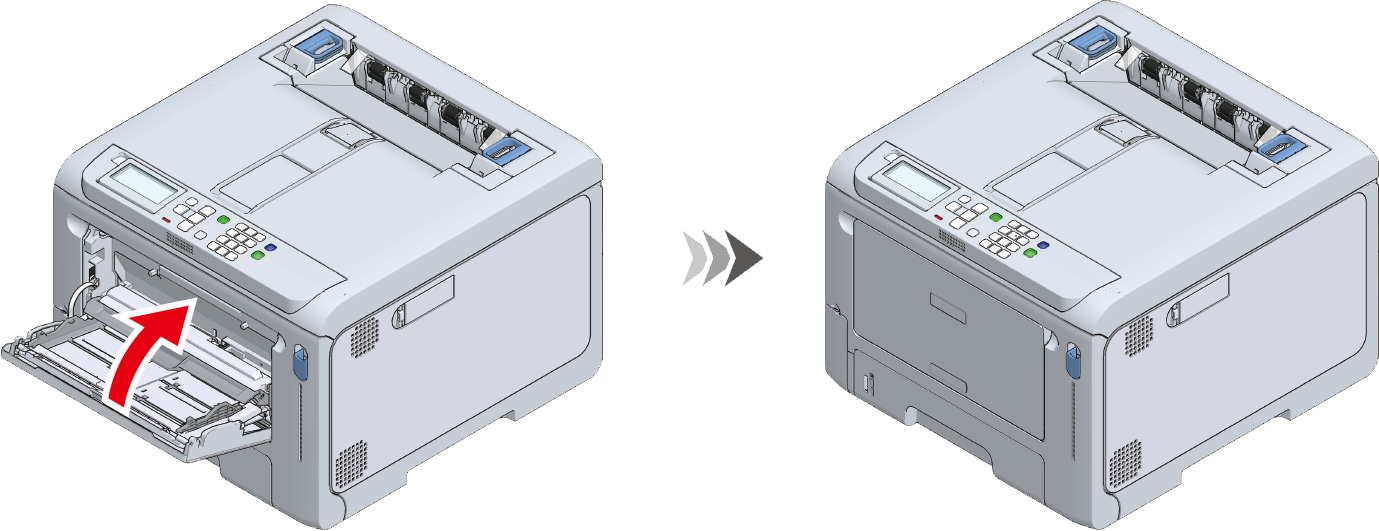

  18. Zavřete víceúčelový zásobník.

    Pokud se víceúčelový zásobník nezavře, zkontrolujte podle kroků 14 až 17.
