Uvnitř hlavní jednotky
Č. | Jméno | Funkce |
|---|---|---|

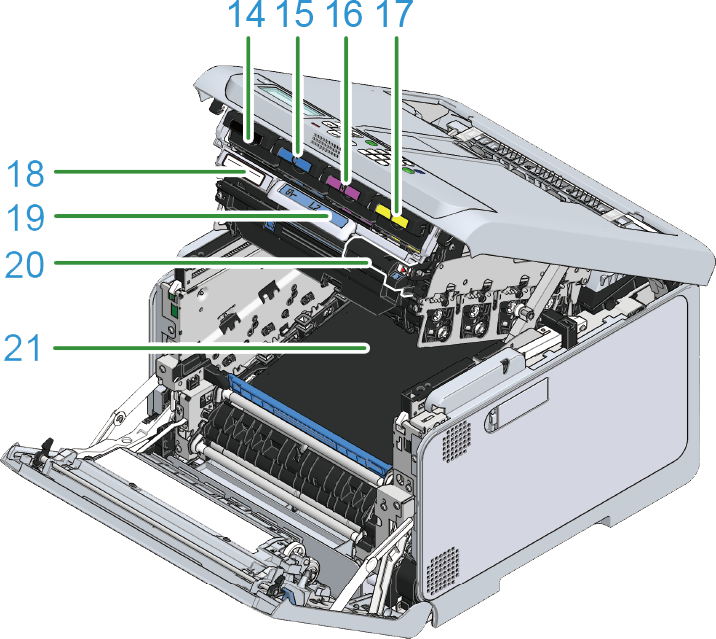

14 | Černá tonerová kazeta (K: Černá) | Tonerová kazeta obsahuje toner (práškový inkoust) pro tisk. Tonerová kazeta je spotřební materiál. |
15 | Tonerová kazeta (C: Modrá) | |
16 | Tonerová kazeta (M: Červená) | |
17 | Tonerová kazeta (Y: Žlutá) | |
18 | Seriove cislo | Číslo, specifické pro dané zařízení. |
19 | Páka L2 | Páka používaná pro zvednutí krytu výstupního zásobníku. |
20 | Páka L1 | Páka používaná při výměně obrazového válce. |
21 | Pasova jednotka | Jednotka pro dopravu papíru. |

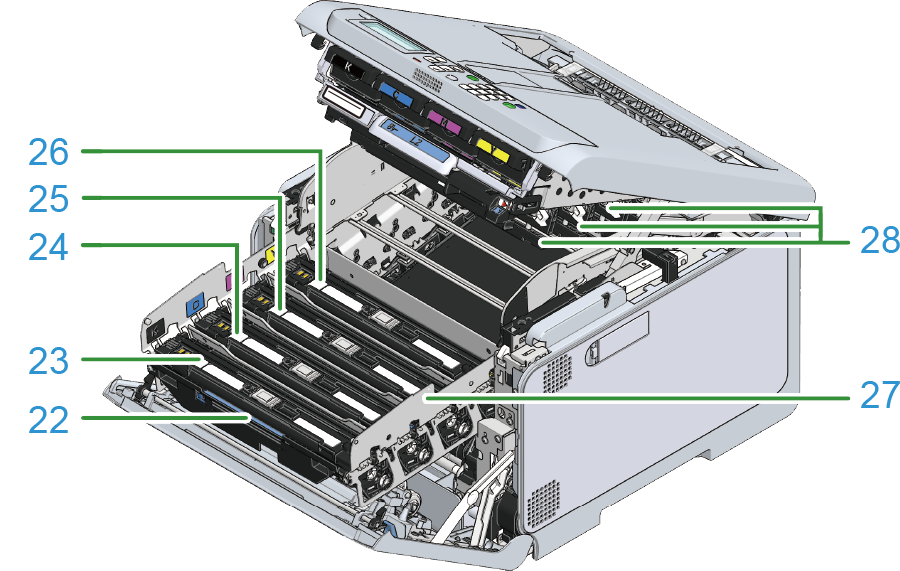

22 | Rukojeť L3 | Handle používaná pro vytažení koše s obrazovým válcem. |
23 | Obrazový válec (K: Černá) | Obrazový válec je jednotka pro vytváření obrazu na papír s použitím toneru. Obrazový válec je spotřební materiál. |
24 | Obrazový válec (C: Modrá) | |
25 | Obrazový válec (M: Červená) | |
26 | Obrazový válec (Y: Žlutá) | |
27 | Koš obrazového válce | Drží obrazový válec. |
28 | Hlava LED (x 4) | Prostřednictvím světla zapisuje do obrazového válce obraz. |
