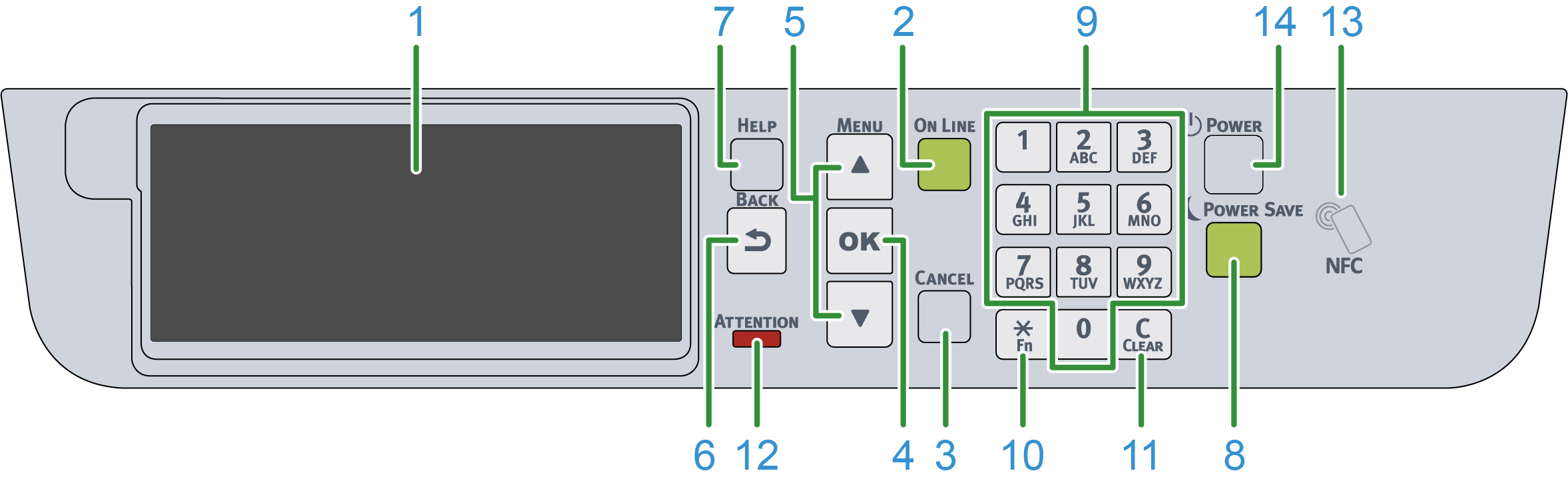

Identificação das peças do painel do operador

N.º
Nome
Função

1

Ecrã de exibição

Apresenta o estado desta máquina e as instruções de funcionamento.

Existem dois tipos de ecrãs de espera: “Show Remaining Toner (Mostrar Toner Restante)” e “Show Tray Information (Mostrar Info. do Tabuleiro)”.

A predefinição de fábrica é “Show Remaining Toner (Mostrar Info. Do Tabuleiro)”.

2

Botão «ONLINE»

Pode premir para alterar entre online e offline.

Acende-se em verde quando estiver online e apaga-se quando estiver offline.

3

Botão «CANCEL»

Prima para cancelar a impressão atual. Prima para voltar ao ecrã de espera quando o menu é apresentado.

4

Botão «OK»

Prima para confirmar o item realçado.

5

Botão de deslocamento ▲/▼

Utilizados para selecionar um menu ou deslocar-se na apresentação do ecrã.
Pode ser utilizado para introduzir números no ecrã de entrada numérica.

6

Botão «BACK»

Prima para voltar ao ecrã anterior.

7

Botão «HELP»

Prima para visualizar o ecrã de ajuda. Para fechar o ecrã, prima novamente o botão «HELP», ou prima o botão «BACK» ou «CANCEL».

8

Botão de «POWER SAVE»

Prima para ligar ou desligar o modo de poupança de energia.

Prima para cancelar o modo de hibernação.

Acende-se em verde no modo de economia de energia e fica intermitente a verde no modo de hibernação.

9

Teclado numérico

Usado para introduzir carateres alfanuméricos ou símbolos.

10

Botão de «Fn»

Utilizado para apresentar o menu de atalho.

Fn: A abreviatura de “Function (Função)”.

11

Tecla «CLEAR»

Um toque breve ou longo na tecla para efetuar as ações seguintes, de acordo com o item a introduzir.

  • Minimiza as definições.
  • Introduz 0 para as definições.
  • Elimina um caráter do texto introduzido.
  • Elimina o item selecionado.

* Desativado quando o endereço de IP é introduzido.

12

ATTENTION (ATENÇÃO) lâmpada

Indicar o estado desta máquina.

Apaga-se no estado normal.

Ligado: Indicar que ocorreu um erro não muito grave.

Intermitente: Indicar que ocorreu um erro grave.

13

Marca NFC

Ao utilizar a função NFC, aproxime o seu dispositivo móvel desta marca. Para mais detalhes sobre Função NFC, consulte “Imprimir a partir de um dispositivo móvel”.

14

Interruptor de corrente

Liga/desliga a alimentação elétrica desta máquina.
