可搬ボート型マルチビーム測深機「CARPHIN V」

主な特長

•

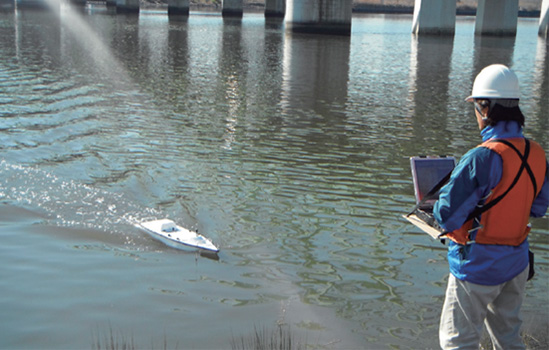

  運用イメージ
•

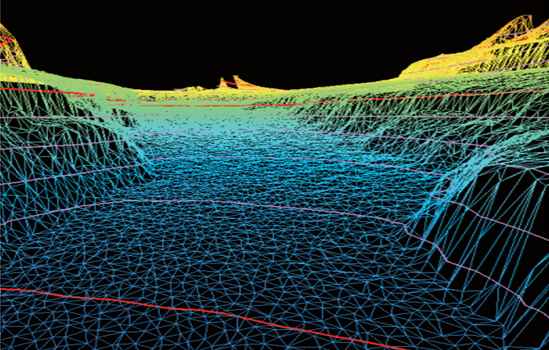

  解析イメージ

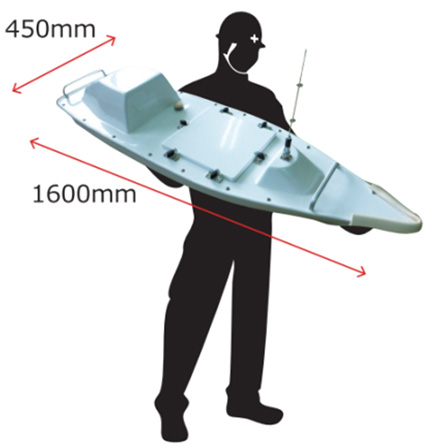

小型・軽量

• 約25kgの小型・軽量船体で大人1名での運搬を実現。あらゆる場所で使用が可能です。

オールインワンシステム

• 深浅測量に必要な機器（GNSS（※3）・動揺計・マルチビーム測深機）すべてを船体に装備し、すべての機器が一体構造のためキャリブレーション（※4）不要であり、作業時間の短縮が可能です。
• キャリブレーション誤差による測深誤差がなく、誰でも簡単に深浅測量が可能です。
• すべての機器はi-Construction（※5）に対応しています。

リモコンボート船体

• 自律航行・自動回帰機能搭載。ボートコントローラによるマニュアル操作も可能です。
• 万が一の事故でも、無人機なので人的被害がなく安全です。
• 容易にバッテリー交換可能な構造で、長時間の測量が可能です。

• ※1 船の左右両舷方向に扇状の音波を放射し、前後方向に指向性の鋭い多数の受波ビームにより反射音を受信することで、広い範囲の水深を測定する深浅測量方式です。
• ※2 深浅測量を実施する線のことを指します。測量時は測量船が航行する目安となります。深度に応じて、事前に長さと間隔を計画します。
• ※3 GNSS（Global Navigation Satellite System／全地球測位衛星システム）は、人工衛星を使用して地上の現在位置を計測する「衛星測位システム」のうち、全地球を測位対象とすることができるシステムです。「衛星測位システム」としてGPS、GLONASS、Galileo、準天頂衛星（QZSS）などがあります。
• ※4 測深装置部の音を送信・受信する送受波器の水平面と、動揺計水平面の傾き誤差を測り補正することです。
• ※5 国土交通省が2016年度より導入を表明した、建設現場の生産性向上に向けて測量・設計から施工さらに管理にいたる全プロセスにおいて、情報化を前提とした新基準を指します。

仕様
