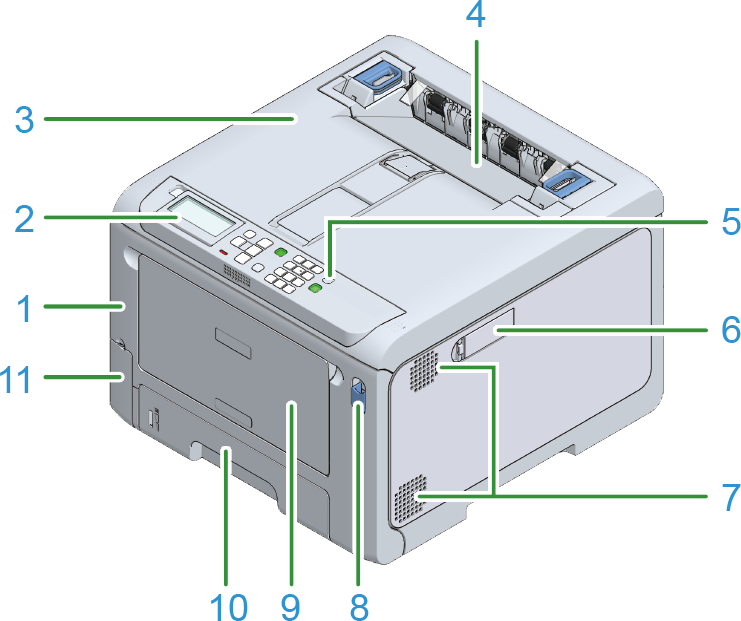

前側


號碼
名稱
功能

1

前蓋

這是主機體正面的蓋子。朝向自己拉動前蓋的操縱桿即可打開前蓋。

2

操作面板

這是用於操作主機體的面板。

上面有顯示器、功能按鈕、數字鍵盤、Fn 鍵、警示燈等。

操作面板部位識別

3

出紙匣 (上蓋)

這是主機體上方的出紙匣。打開前蓋後拉起內部的釋放桿即可打開。

4

加熱器

加熱器用於將碳粉固定在紙張上。

5

電源開關

開啟/關閉主機體的電源。

6

無線 LAN 模組蓋

無線區域網路模組外殼的蓋子。

7

散熱孔

允許空氣進出主機體內部。

請注意不要擋住散熱孔。

8

前蓋釋放桿

這是用於打開前蓋的藍色釋放桿。

9

多功能進紙匣 (MP 進紙匣)

除了各種尺寸的紙張，也可列印信封。

10

進紙匣 1

放入要列印的紙張。

11

廢碳粉盒蓋

這是存放廢碳粉的盒子的放置位置。

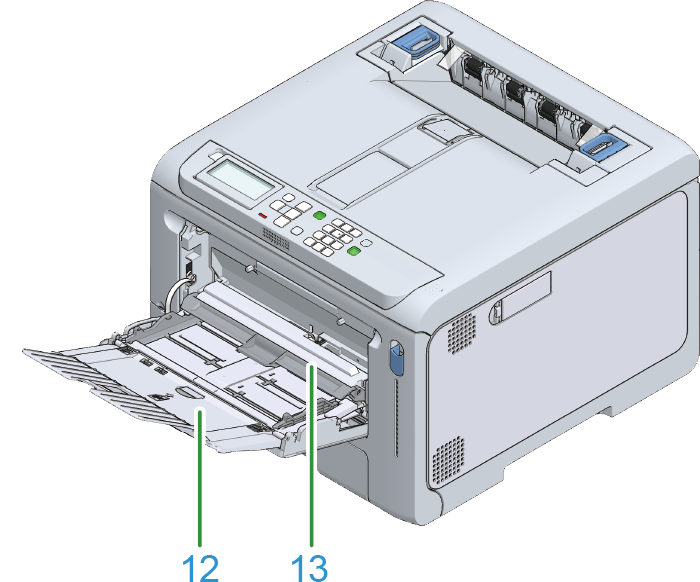

12

托紙架

請將紙張放入多功能進紙匣。

13

紙張安裝外蓋

固定放入多功能進紙匣的紙張。
