Kurulum alanı

Bu makineyi tabanından daha büyük düz bir masa üzerine kurun.

Aşağıdaki resimlerde gösterildiği gibi makinenin yeterli miktarda boşluk bırakın.

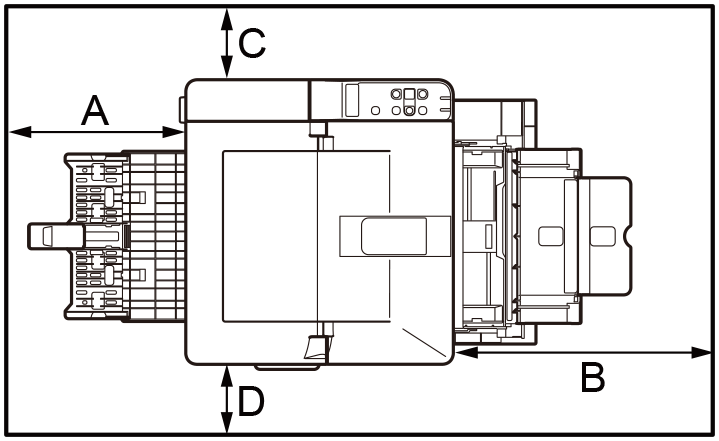

  • Düz görünüm


    B433
    B513

    A

    Arka çıktı tepsisi kullanılmadığında: 10 cm
    Arka çıktı tepsisi kullanıldığında: 22 cm ve üzeri. Kullanılacak kağıdın hizalanmasını engellemeyecek şekilde duvardan uzak tutun.

    B

    		MP tepsisi kullanılmadığında: 25 cm
    MP tepsisi kullanıldığında: Kullanılacak kağıdın boyutuna göre yeterli alan olduğundan emin olun.

    C

    10 cm

    D

    10 cm

    • Kurulum ortamına bağlı olarak makine içindeki sıcaklık yükselebilir ve yazdırma hızı düşebilir.


  • Yandan görünüm


    B433
    B513

    E

    10 cm

    10 cm

    F

    43 cm

    47 cm
