Bakım kitinin değiştirilmesi

Bakım kiti bir kaynaştırıcı birimi ve bir aktarım merdanesinden oluşur. Kaynaştırıcı birimi ve aktarım merdanesini aynı anda değiştirmek için aşağıdaki prosedürü izleyin.

1. Yeni bir bakım kiti hazırlayın ve tüm parçaların elinizde bulunduğundan emin olun.

   	Kaynaştırıcı birimi

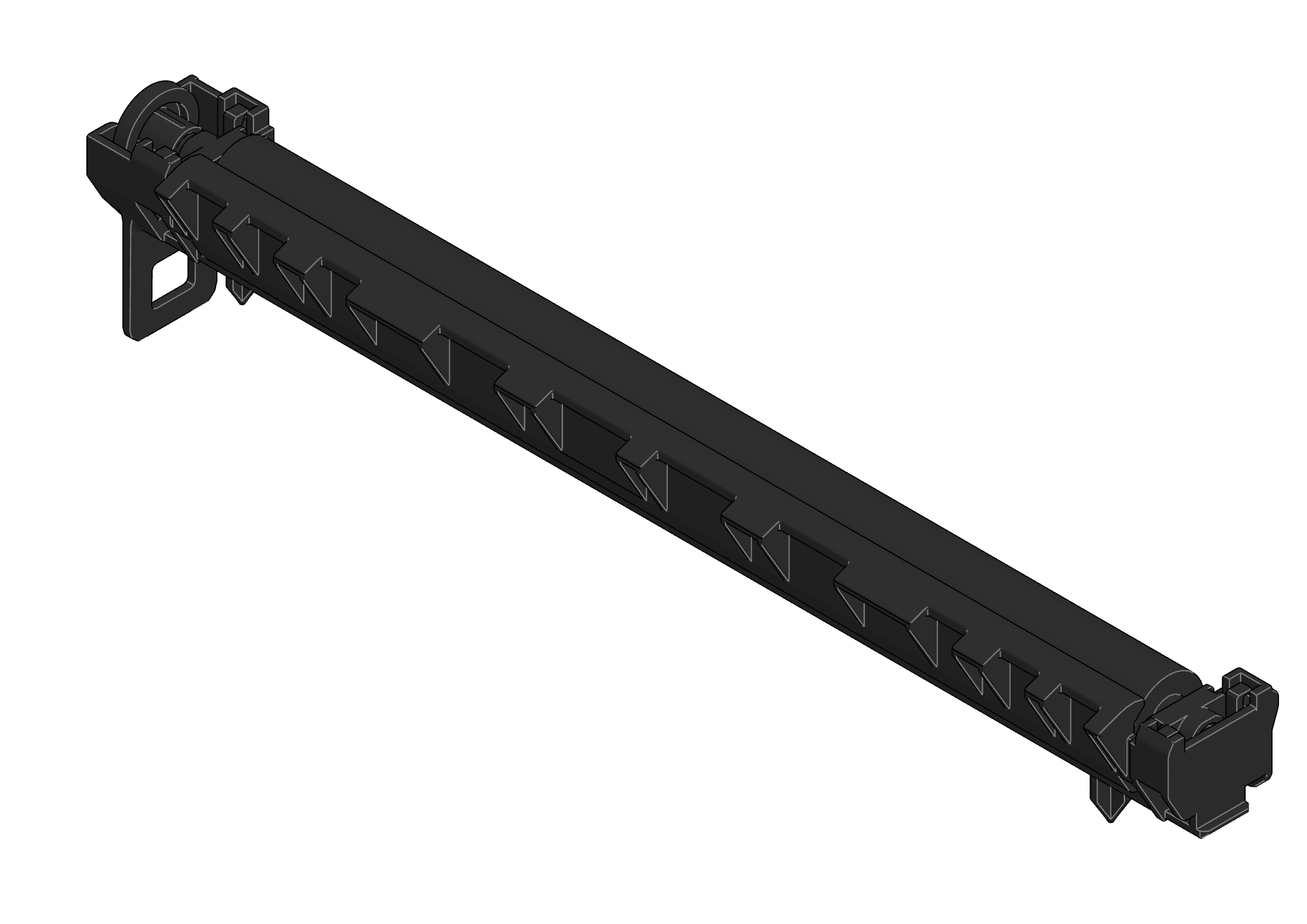

   	Aktarım merdanesi

2. Üst kapağı (ön) açın.



   • Açılan kapağın üzerine herhangi bir eşya koymayın.



3. Üst kapağı (tamamen) açmak için makinenin sol tarafındaki mavi kısma basın.

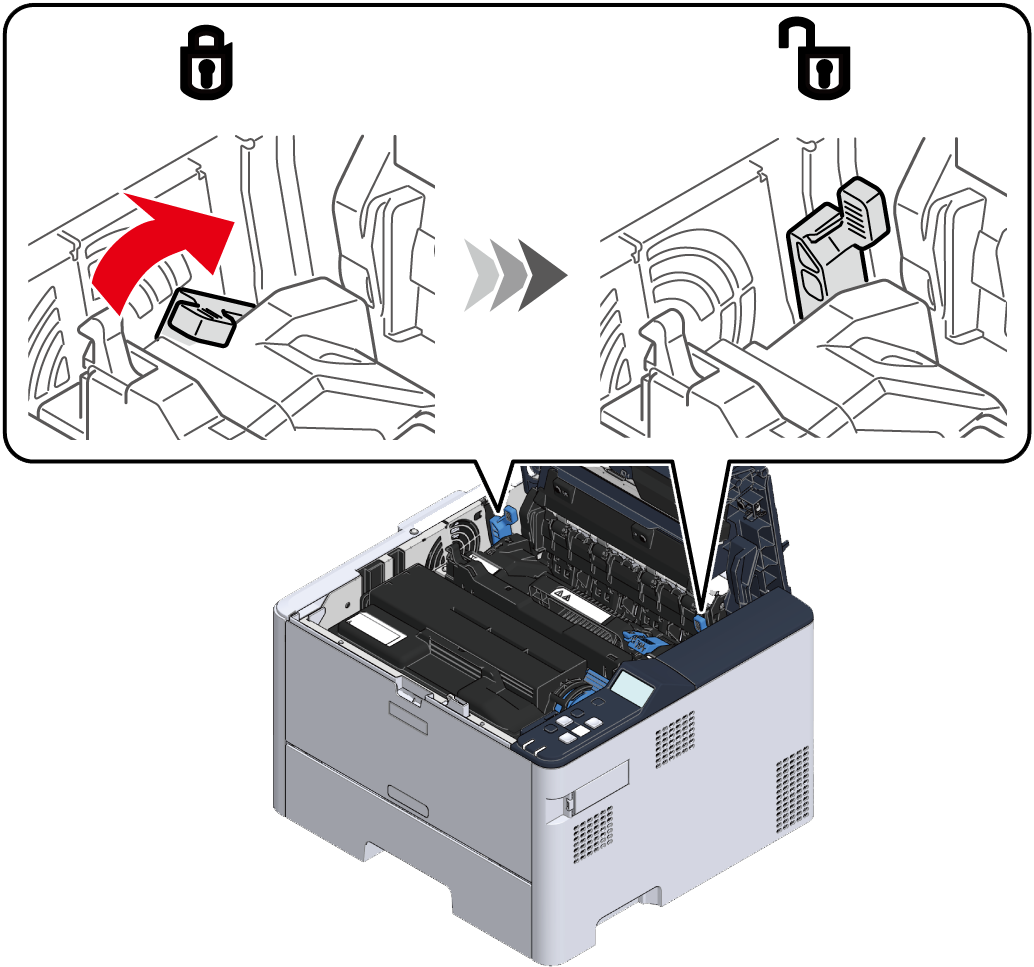

4. Mavi kilit kolunu her iki tarafından arkaya doğru, kilit açma işareti pozisyonuna gelene kadar döndürerek kaynaştırıcı biriminin kilidini açın.

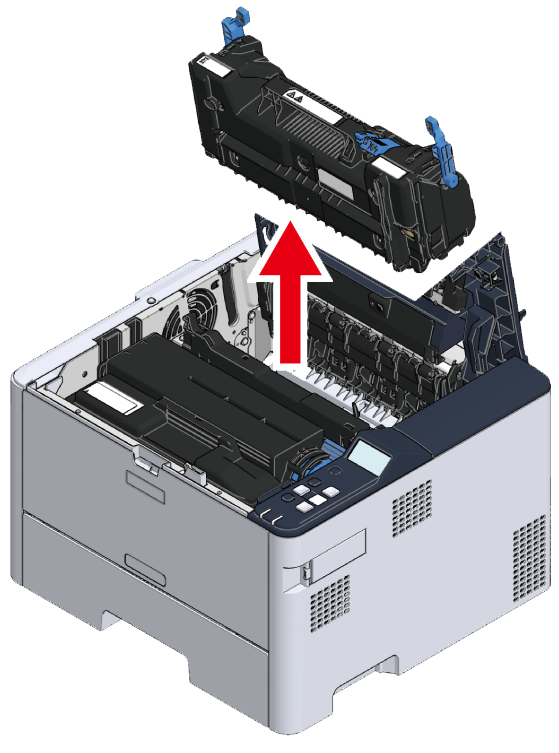

5. Kaynaştırıcı birimini orta tutamaçtan tutarak bu makineden çıkarın.

   	Yanık oluşabilir.
   Kaynaştırıcı birimi sıcak olabileceğinden dolayı çalışma sırasında dikkatli olun ve kaldırmak ve taşımak için her zaman tutamaçtan tutun. Kaynaştırıcı birimi sıcakken herhangi bir işleme başlamadan önce soğuması için bekleyin.

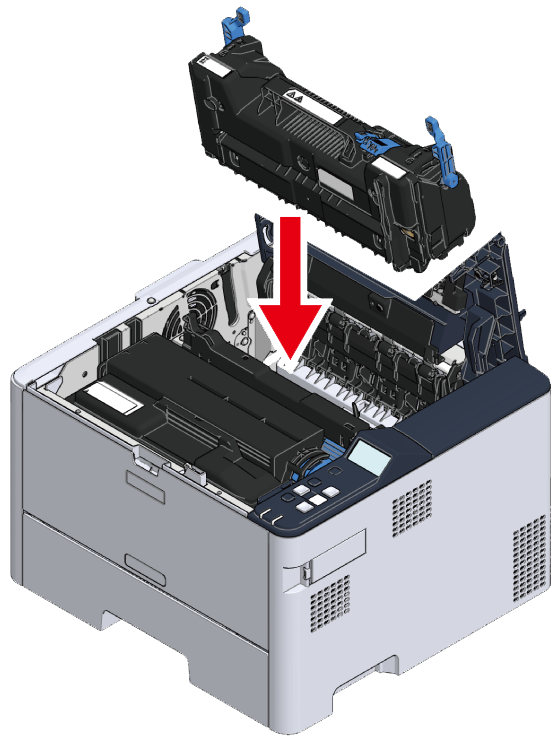

6. Yeni kaynaştırıcı birimini bu makineye takın.

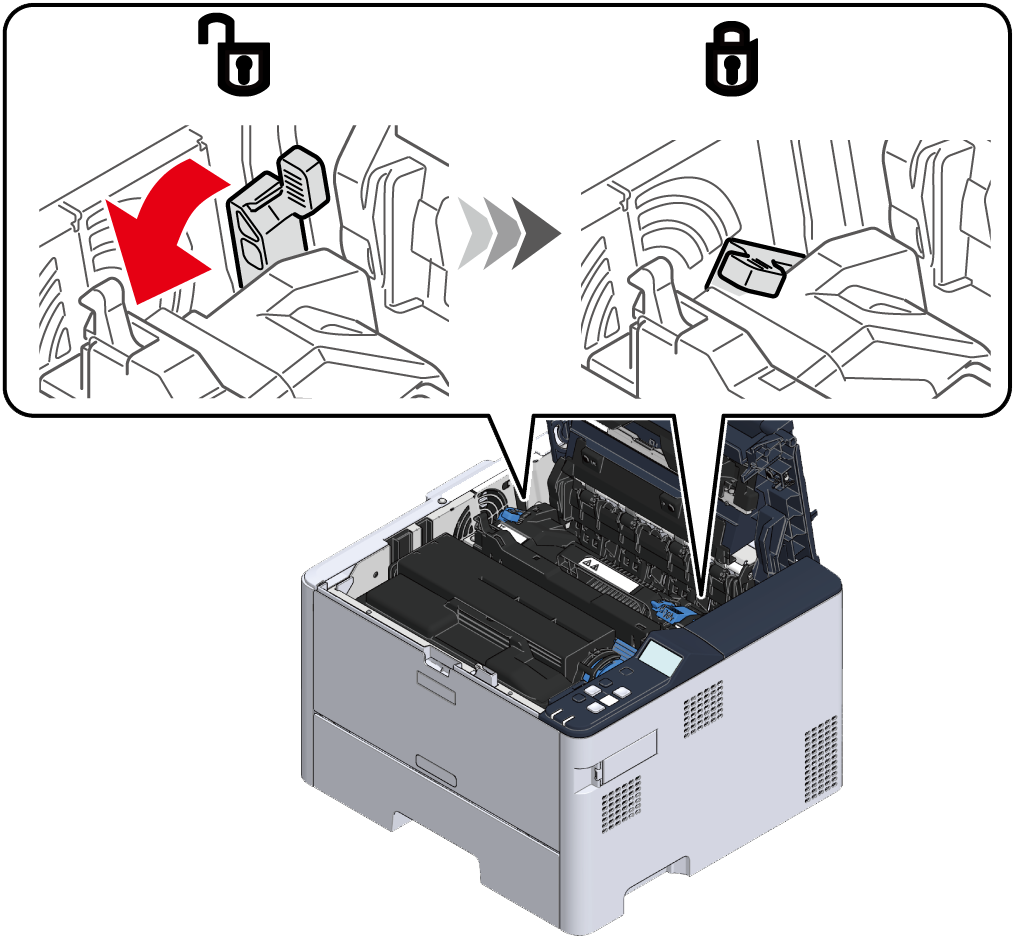

7. Mavi kilit kolunu her iki tarafından öne doğru, kilit açma işareti pozisyonuna gelene kadar döndürerek kaynaştırıcı birimini kilitleyin.



8. Toner kartuşunun sağ tarafındaki mavi kolun kilit işareti ile hizalı olduğundan emin olun.



   • Mavi kola dokunmayın. Kol hareket ettirildiği takdirde resim dramı çıkarıldığında toner kartuşu yerinden çıkabilir ve bu da etrafa toner sıçramasına neden olabilir.



9. Resim dramını çıkarın. Resim dramını kendisine bağlı toner kartuşuyla birlikte çıkarın.

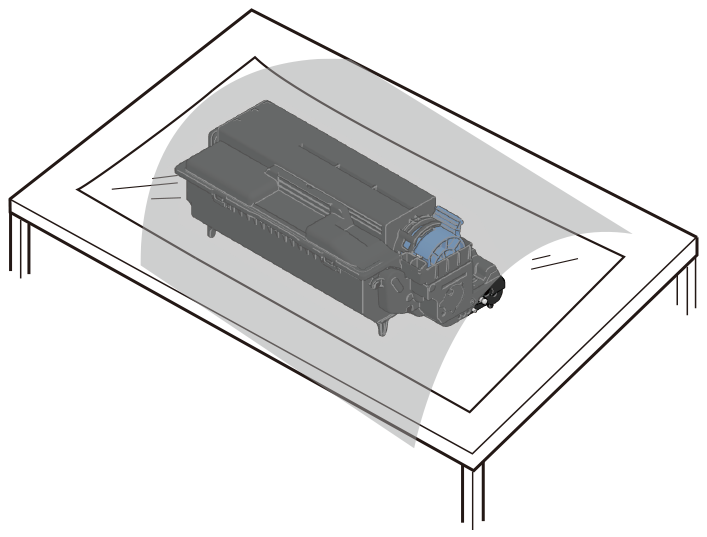

10. Çıkarılan resim dramı ve toner kartuşunu düz bir yüzeye yerleştirin ve doğrudan ışık gelmesini önlemek için üzerini bir parça kağıt ya da benzeri bir nesneyle örtün.



    • Resim dramı (özellikle yeşil tüp kısmı) kolayca hasar görebileceğinden bu işlem sırasında gereken özeni gösterin.

    • Resim dramını direkt güneş ışığına veya kuvvetli ışığa (yaklaşık 1500 lüks ve üstüne) maruz bırakmayın. Oda aydınlatması altında dahi üstü açık şekilde 5 dakikadan fazla bırakmayın.

    • Resim dramının alt tarafındaki dişlilere dokunmayın.

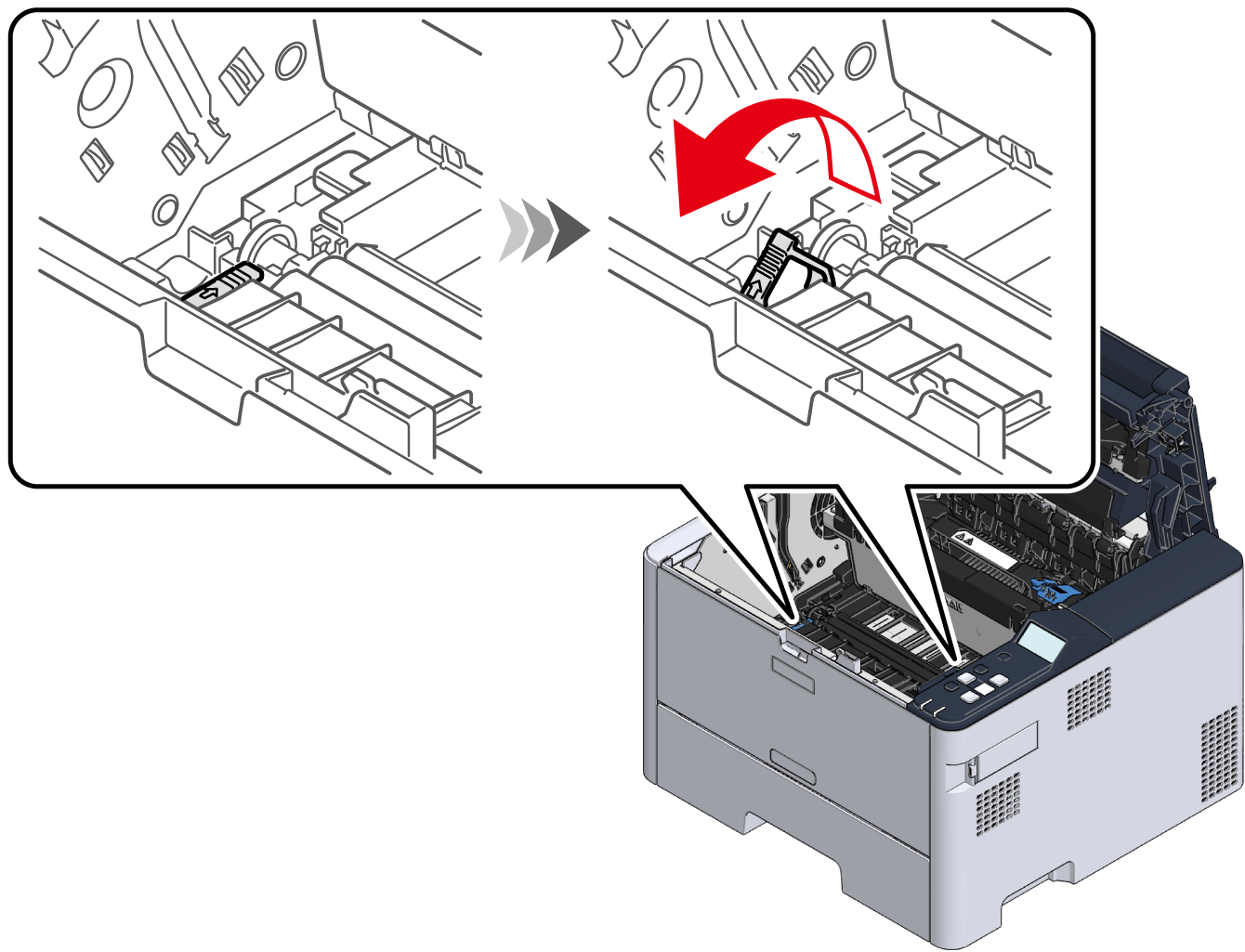

11. Her iki tarafındaki mavi kolları öne doğru çevirerek aktarım biriminin kilidini açın.

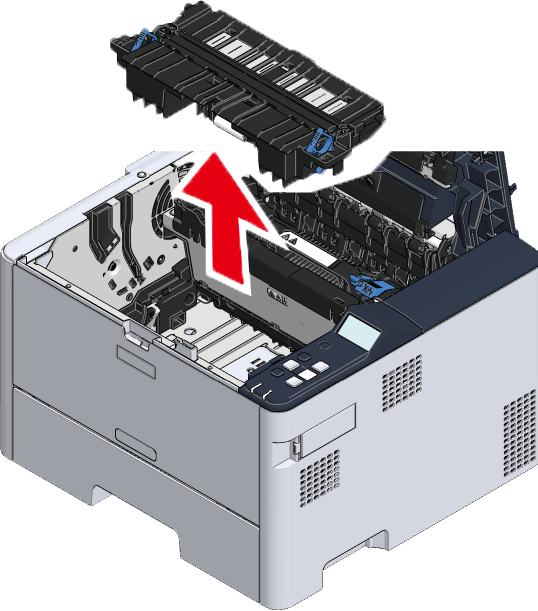

12. Aktarım birimini çıkarın.

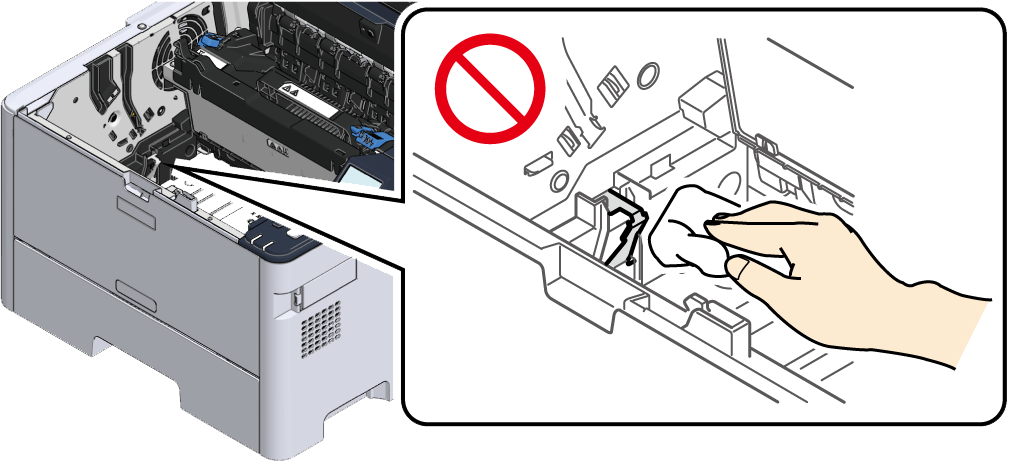

    • Ana ünite içindeki metal parçaya uygulanmış olan gresi silmeyin.

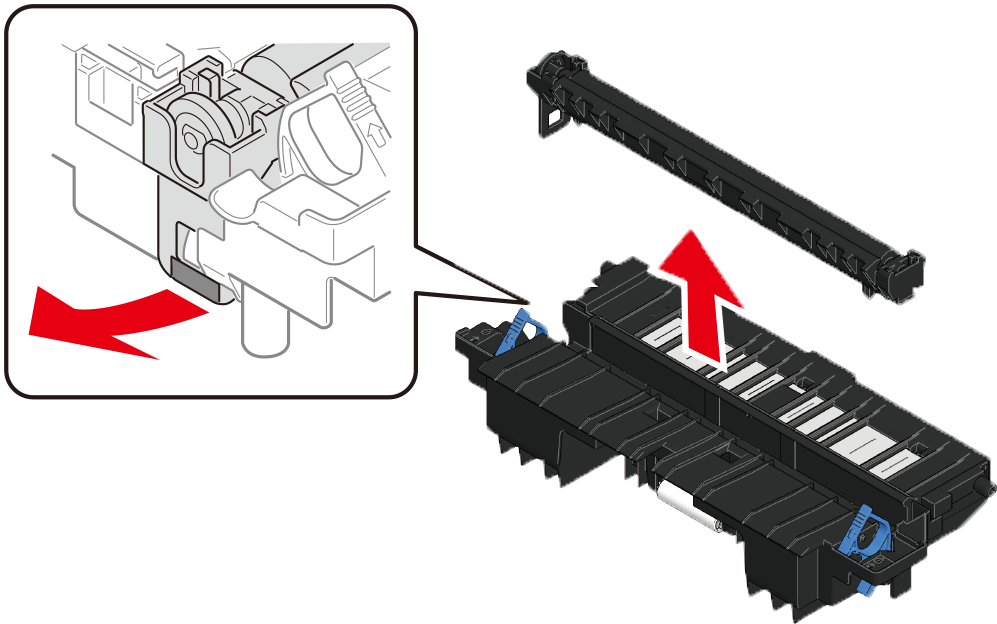

13. Aktarım biriminin alt sol tarafındaki mavi etikete bastırarak aktarım merdanesini çıkarın.



    • Ortadaki sünger kısma dokunmamaya dikkat edin.



14. Yeni aktarım merdanesini ambalajından çıkarın.

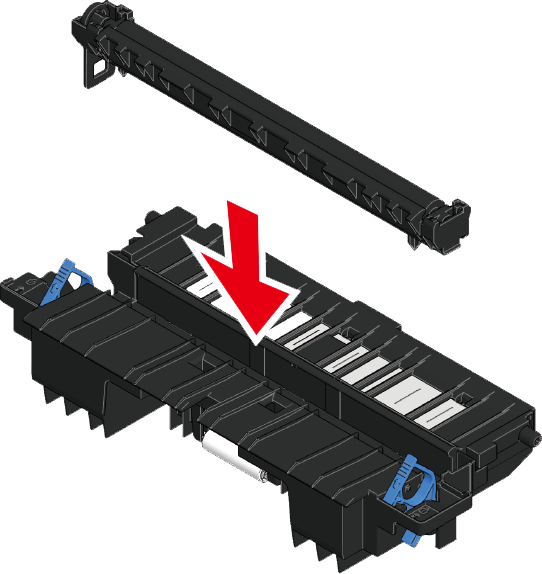

15. Aktarım merdanesini, aktarım biriminin mavi kilidi önde, aktarım merdanesinin mavi kol solda olacak şekilde aktarım birimine takın.



    • Ortadaki sünger kısma dokunmamaya dikkat edin.



16. Aktarım birimini bu makineye takın.





17. Aktarım biriminin sol ve sağ mavi kollarını arkaya doğru eğerek kilitleyin.



18. Resim dramını kendisine bağlı toner kartuşuyla birlikte bu makineye takın.



19. Üst kapağı arka taraftan kapatın.



20. Üst kapağı (ön) kapatın.
