Inuti huvudenheten
Nr. | Namn | Funktion |
|---|---|---|
14 | Tonerpatron svart (K: Svart) | Tonerpatronen innehåller toner (bläckpulver) för utskrift. Tonerkassetten är en förbrukningsvara. |
15 | Tonerpatron (C: Cyan) | |
16 | Tonerpatron (M: Magenta) | |
17 | Tonerpatron (Y: Gul) | |
18 | Serienummer | Det maskinspecifika numret. |
19 | Reglage L2 | Reglaget som används för att lyfta upp utmatningsfackets lock. |
20 | Reglage L1 | Reglaget som används för att byta ut bildtrumman. |
21 | Transportbälte | Enheten som transporterar pappret. |

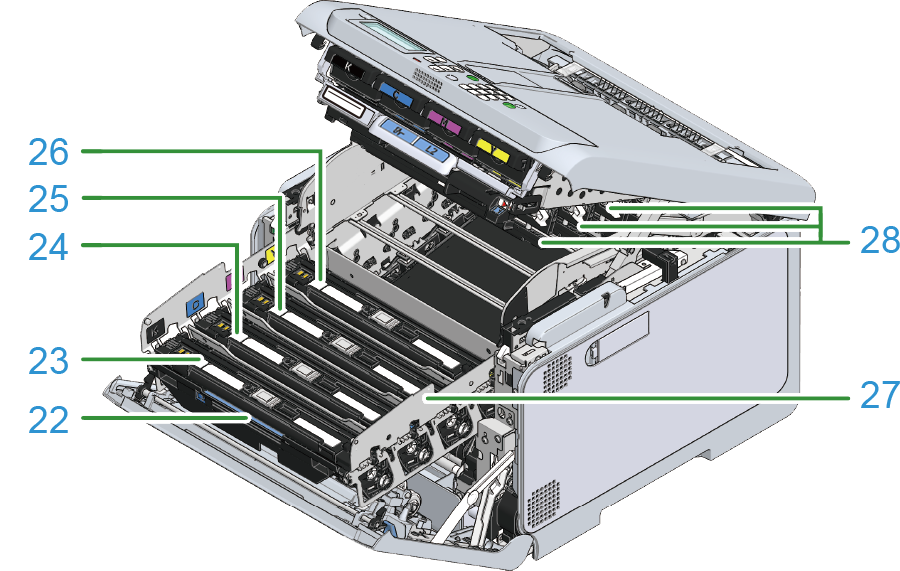

22 | Handtag L3 | Handtaget som används för att dra ut hållaren med bildtrumman. |
23 | Bildtrumma (K: Svart) | Bildtrumman är en enhet som skapar en bild på pappret med toner. Bildtrumman är en förbrukningsvara. |
24 | Bildtrumma (C: Cyan) | |
25 | Bildtrumma (M: Magenta) | |
26 | Bildtrumma (Y: Gul) | |
27 | Hållare för bildtrumma | Håll bildtrumman. |
28 | LED-huvud (x 4) | Skriv över en bild på bildtrumman med ljus. |
