Instalace speciálního stojanu s kolečky

Pokud se tím nebudete řídit, můžete se zranit.

Zařízení se může převrátit. Nezapomeňte použít dodané spojovací součásti.

Při instalaci kteréhokoli ze tří rozšiřovacích zásobníků je nutno namontovat podpěry proti převrhnutí.

Jedná se o stojan s kolečky určený k přemisťování tohoto zařízení.

V rámci prevence převrácení je také dodáván s podpěrami proti převrhnutí. Doporučuje se jej použít při instalaci rozšiřujícího zásobníku.

Pro instalaci stojanu s kolečky je zapotřebí křížový šroubovák a šroubovák s plochou hlavou.

  • Chcete-li nainstalovat některou ze tří rozšiřujících zásuvek, nezapomeňte nainstalovat speciální stojan s kolečky, podpěry proti převrhnutí a přiložené upevňovací díly, abyste zabránili riziku převrhnutí.

  • Pro přepravu speciálního stojanu s kolečky je zapotřebí přepravní krabice a výplňový materiál. Nelikvidujte je, ale řádně je uložte.

Pokud se tím nebudete řídit, můžete se zranit.

Toto zařízení váží cca. 30 kg, proto dbejte na to, aby jej zvedaly nejméně 2 osoby.


  1. Zkontrolujte, zda máte všechny díly speciálního stojanu s kolečky.

    1. Hlavní jednotka
    2. Podpěra proti převrhnutí a
    3. Podpěra proti převrhnutí b ( x3)

    4. Polohovací kolík (x 2)

    5. Kovové upevňovací prvky pro stojan s kolečky (x 2)
    6. Šroub (x 4)

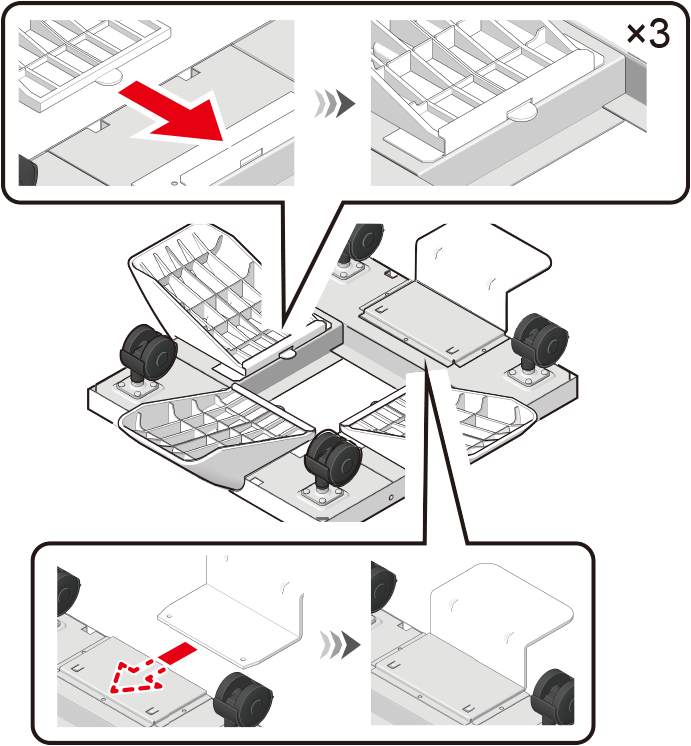

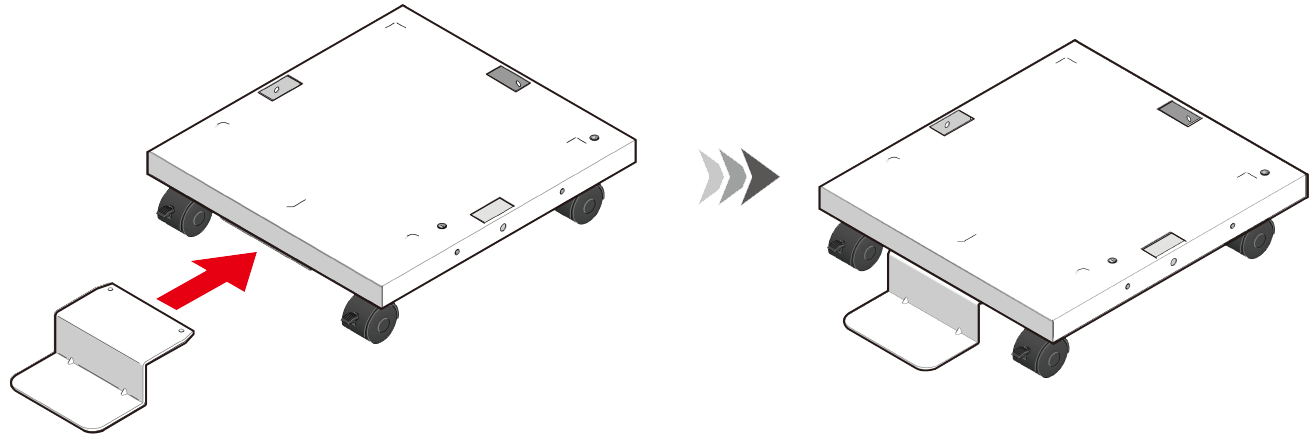

  2. Podpěru proti převrhnutí a namontujte na přední stranu speciálního stojanu s kolečky.

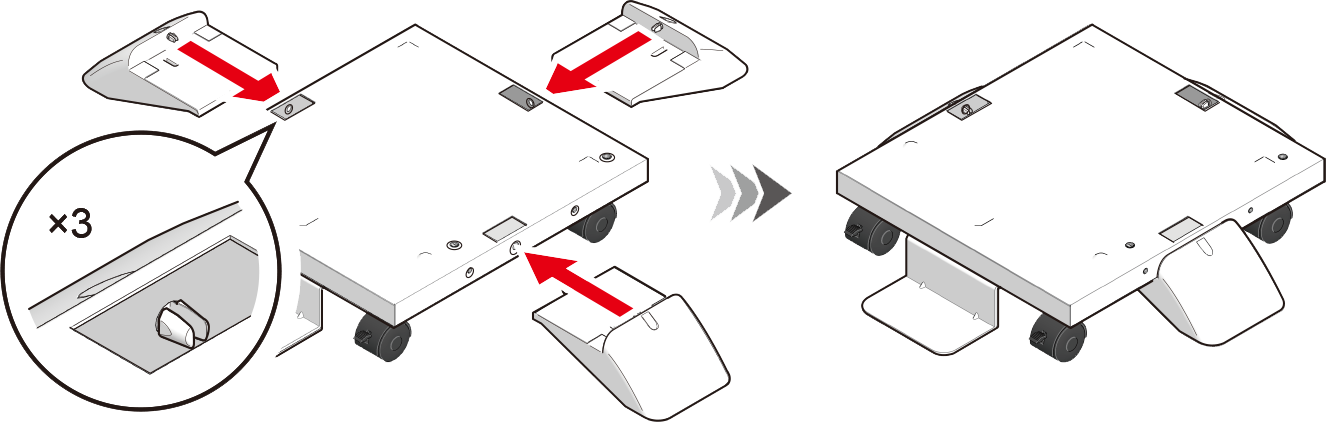

  3. Poté podpěru proti převrhnutí b (x 3) namontujte na obě strany a na zadní stranu.
  4. Zkontrolujte, zda jsou podpěra proti převrhnutí a i podpěra proti převrhnutí b (x 3) na místě tím, že speciální stojan s kolečky obrátíte vzhůru nohama.

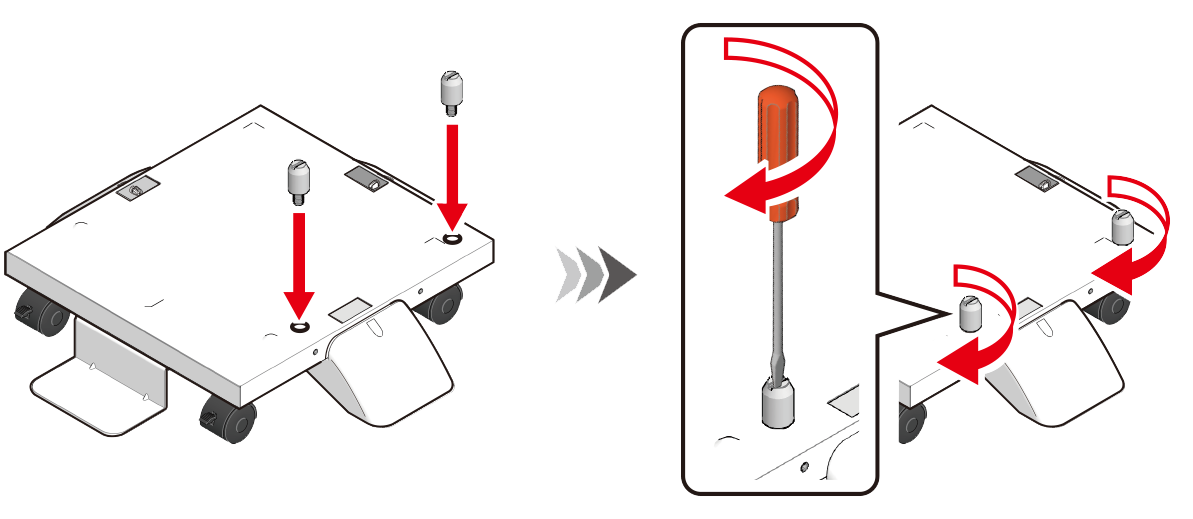

  5. Otočte speciální stojan s kolečky zpět a namontujte polohovací kolík (x 2). Polohovací kolík (x 2) upevněte otáčením plochým šroubovákem.

  6. Vypněte toto zařízení a odpojte napájecí kabel a všechny kabely.

    • Pokud byste instalaci provedli s připojeným kabelem, mohli byste o kabel zakopnout a poranit se.

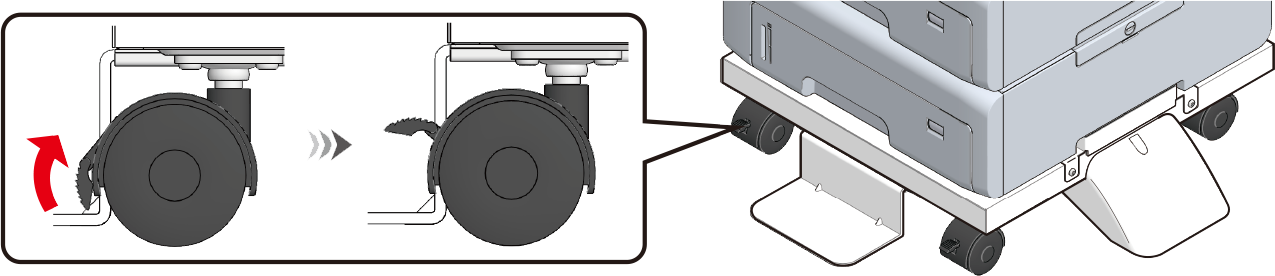

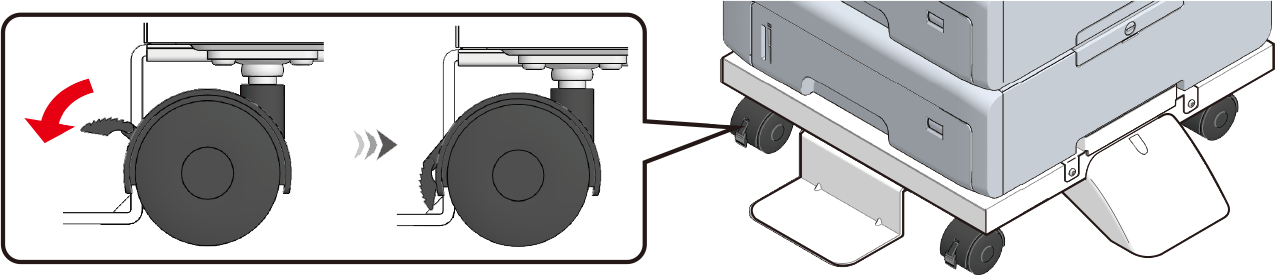

  7. Zamkněte kolečka (2x), aby se speciální stojan s kolečky při instalaci hlavní jednotky a rozšiřujícího zásobníku nepohyboval.

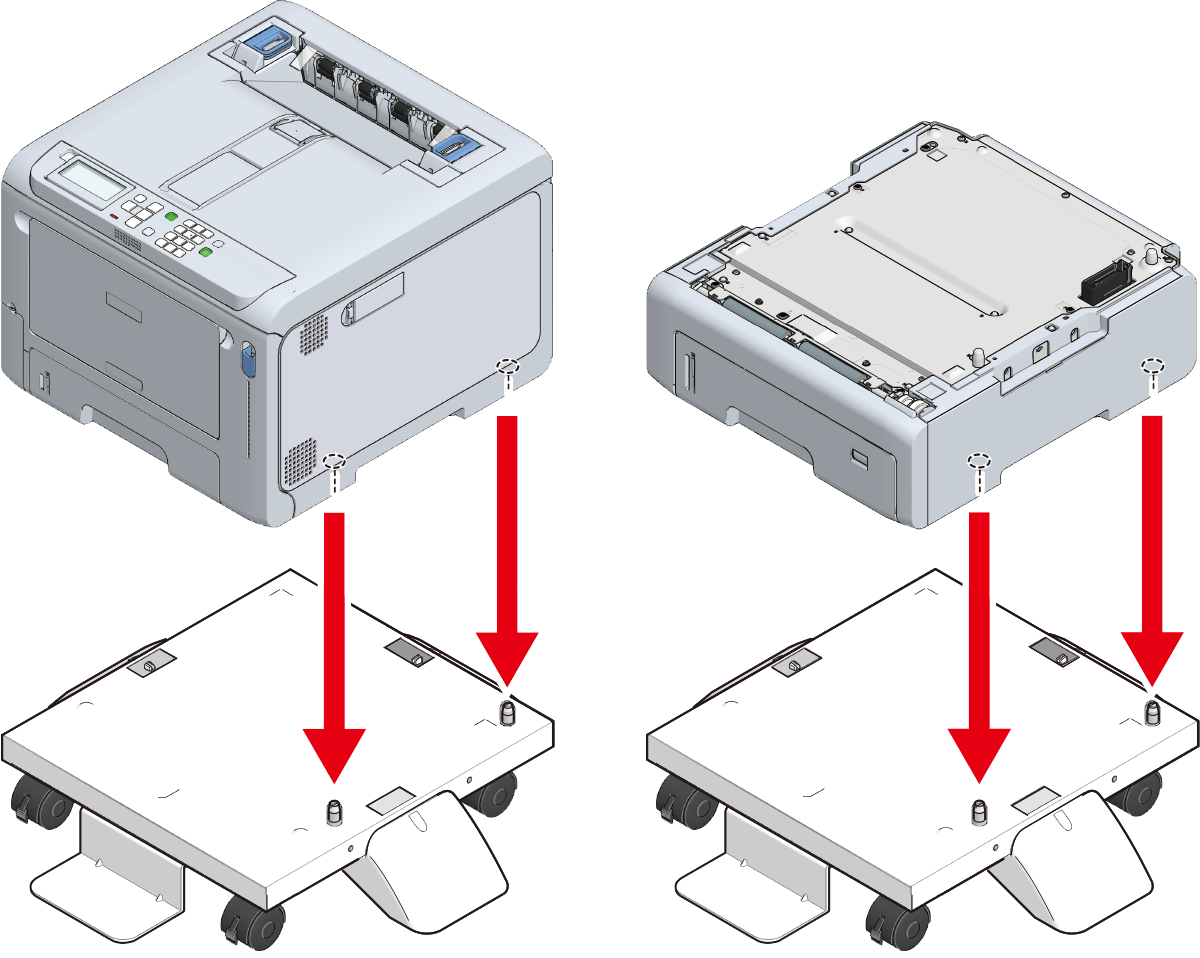

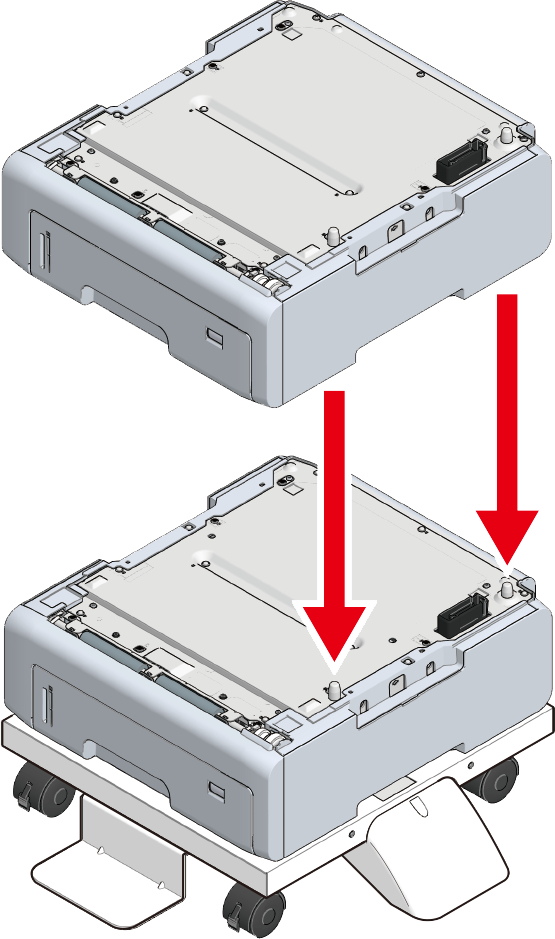

  8. S hlavní jednotkou nebo rozšiřovacím zásobníkem zarovnanou se speciálním stojanem na pravé a přední straně, je opatrně stohujte tak, aby polohovací kolíky speciálního stojanu s kolečky zapadly do otvorů ve spodní části.

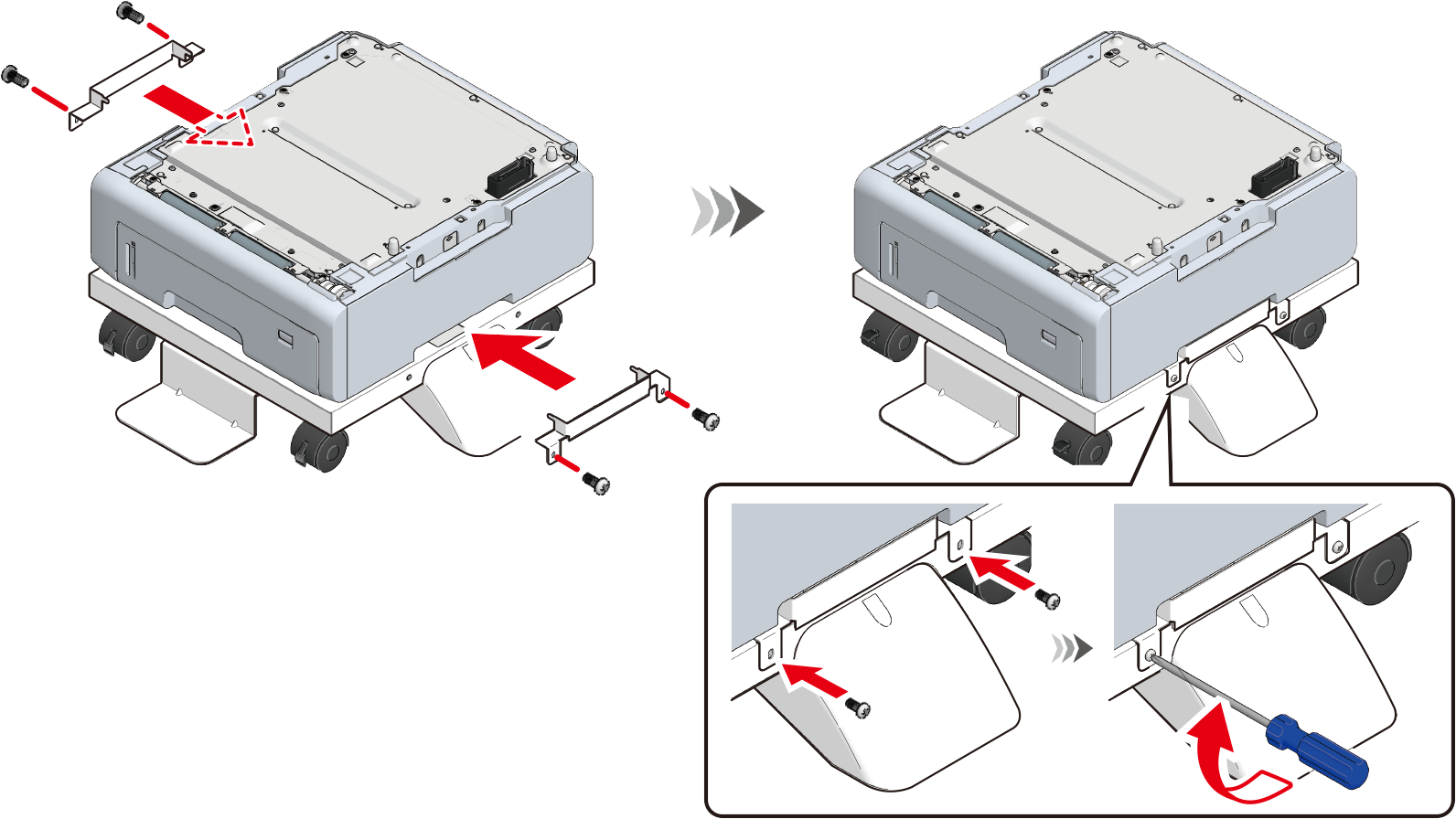

  9. Pomocí křížového šroubováku spojte hlavní jednotku nebo rozšiřující zásobník a speciální stojan s kolečky k sobě s použitím kovových upevňovacích prvků (2x) a šroubů (4x).
    Na obrázku je příklad upevnění rozšiřovacího zásobníku a speciálního stojanu s kolečky.

  10. Chcete-li přidat jednotku rozšiřujícího zásobníku, vyrovnejte pravou a přední stranu instalované jednotky rozšiřujícího zásobníku podle pravé a přední strany rozšiřujícího zásobníku připevněného na speciálním stojanu s kolečky a opatrně nasaďte instalovanou jednotku rozšiřujícího zásobníku tak, aby výstupky zapadly do příslušných otvorů.

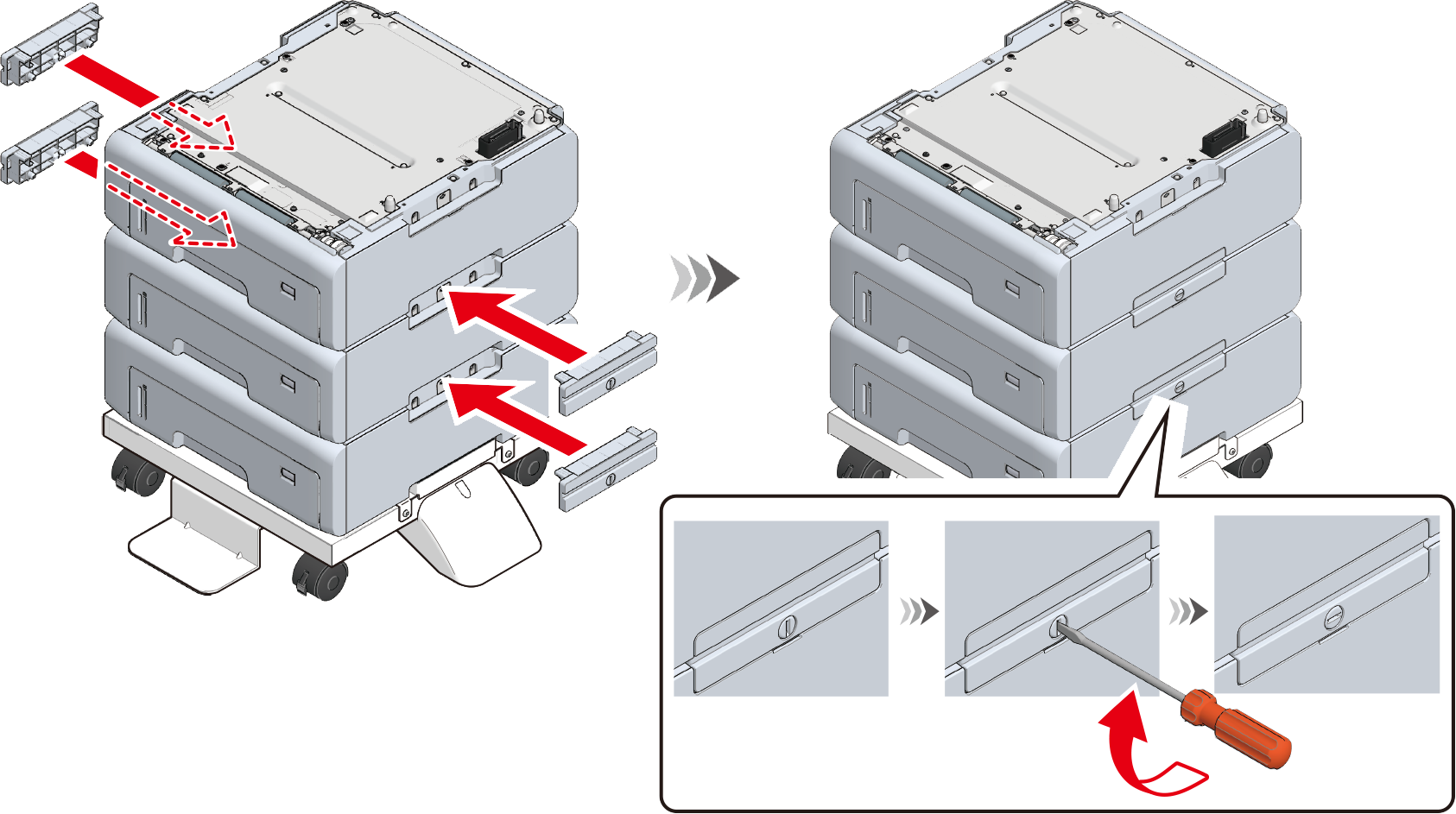

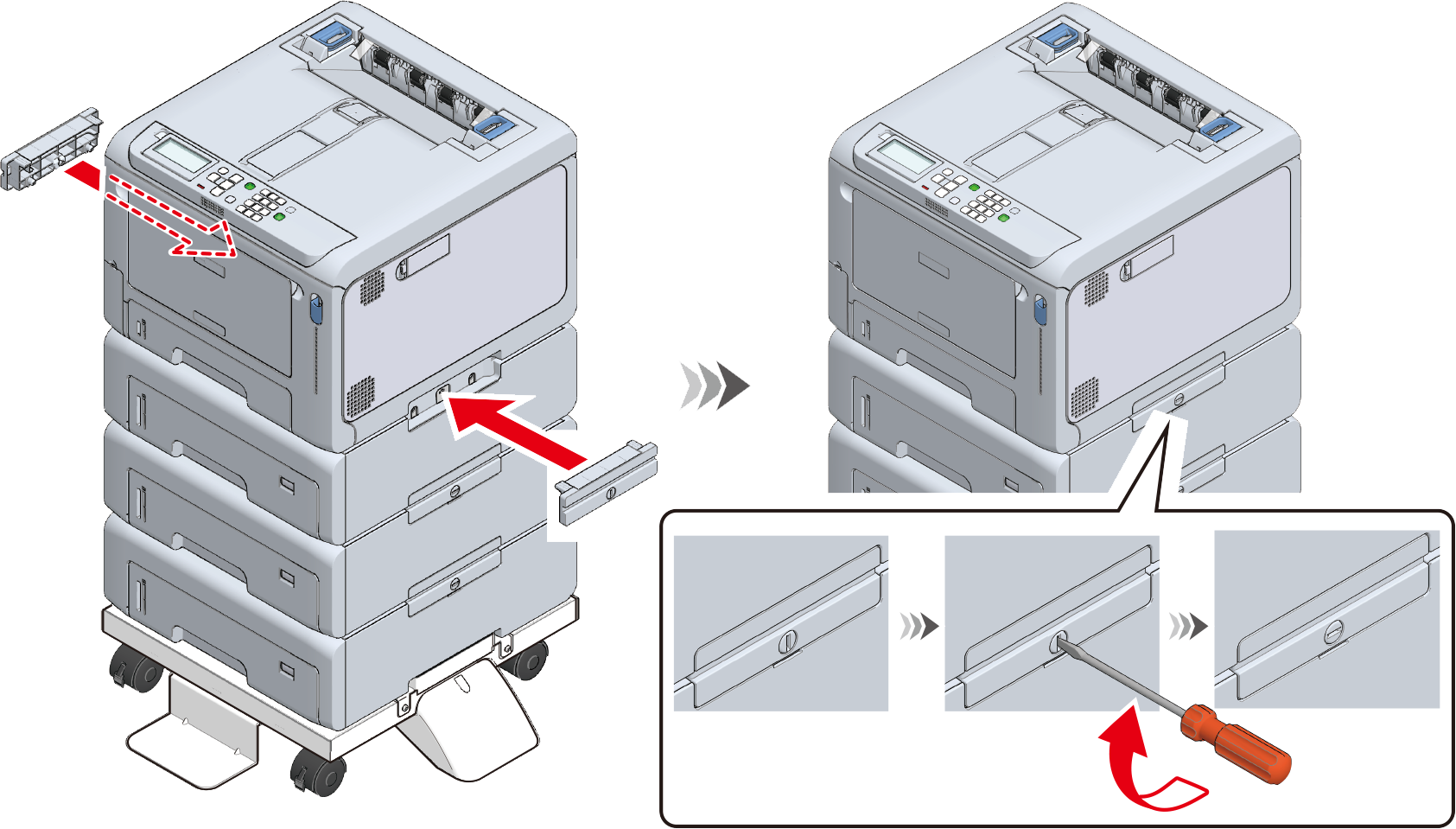

  11. Pomocí šroubováku s plochou hlavou spojte obě jednotky rozšiřujícího zásobníku na jejich levé a pravé straně k sobě s použitím dodaných spojovacích součástí.

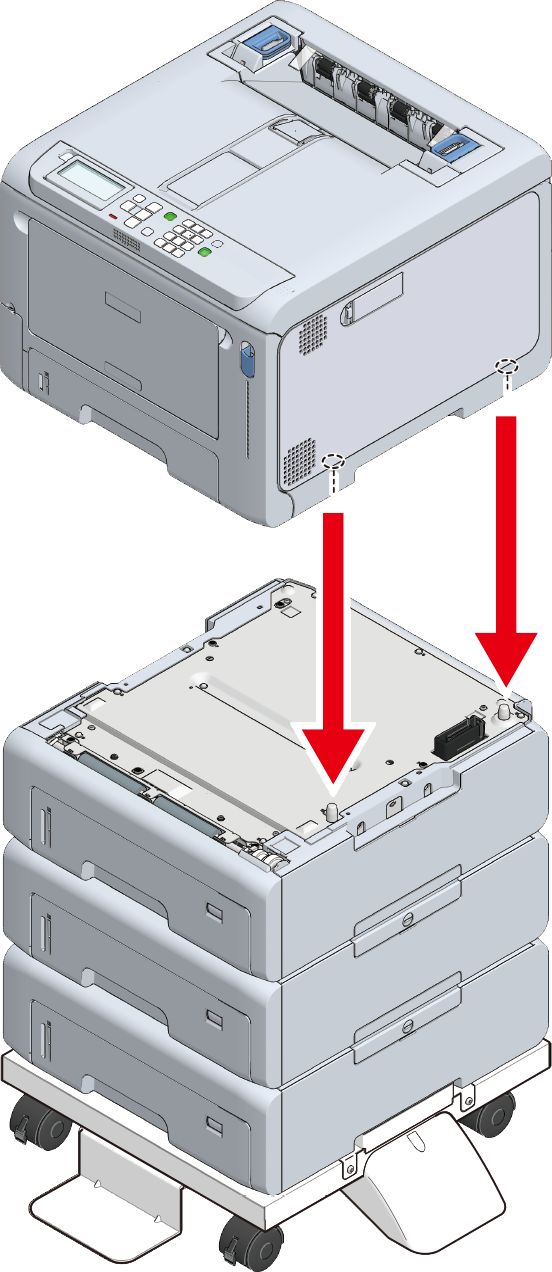

  12. Vyrovnejte vyrovnejte pravou a přední stranu hlavní jednotky podle jednotky rozšiřujícího zásobníku a opatrně ji na ni nasaďte tak, aby výstupky jednotky rozšiřujícího zásobníku zapadly do otvorů na spodní straně hlavní jednotky.

  13. Po instalaci rozšiřovacího zásobníku pomocí šroubováku s plochou hlavou upevněte hlavní jednotku a rozšiřovací zásobník na obou stranách s příslušenstvím.

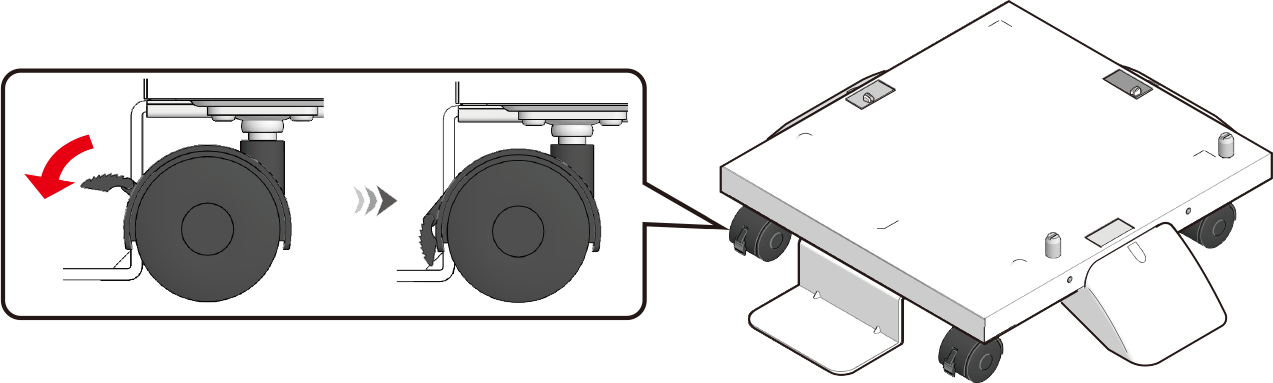

  14. Před přemístěním tohoto zařízení odemkněte kolečka (x 2).

  15. Po přemístění zařízení na určené místo zamkněte kolečka (2x), zamezíte tak náhodnému posunutí.

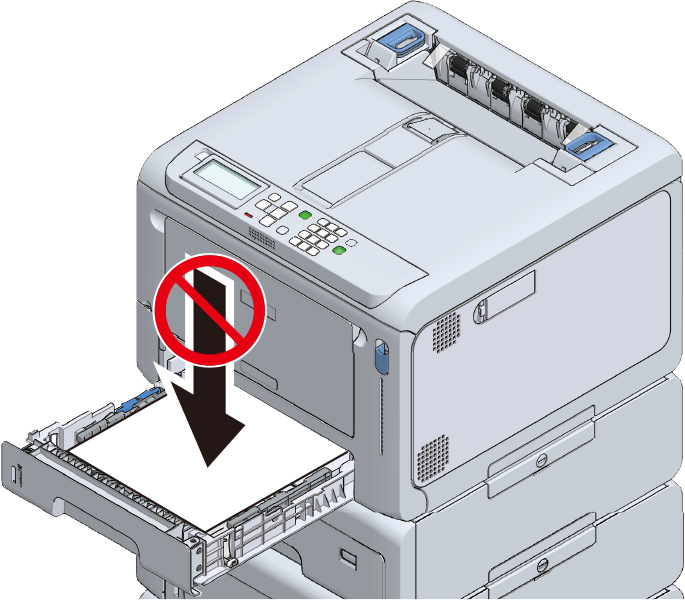

    • Při přemisťování tohoto zařízení, při výměně spotřebního materiálu nebo výměnných dílů nebo při vkládání papíru do zásobníku dodržujte následující pokyny, aby se tiskárna nepřevrátila.

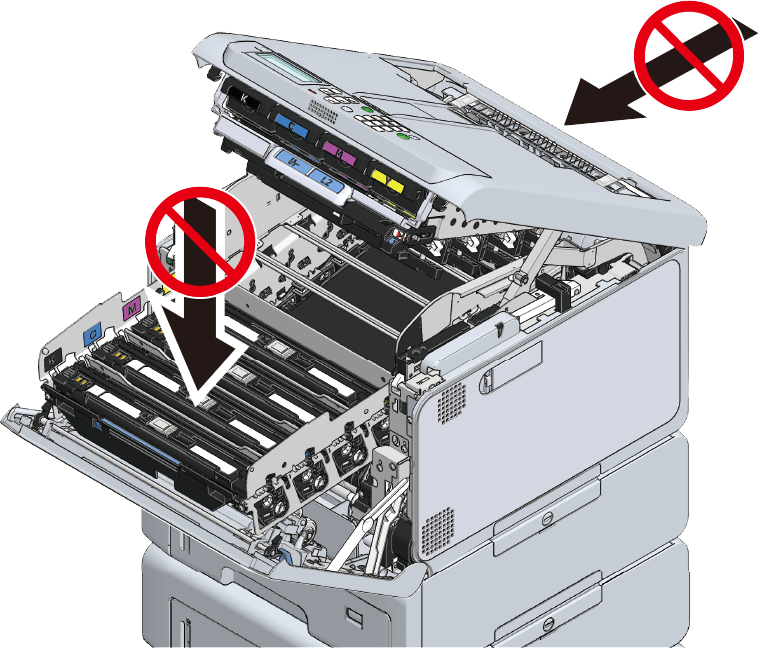

      • Při otevřeném výstupním zásobníku a vytaženém obrazovém válci netlačte na zadní stranu tohoto zařízení nebo koše obrazového válce.

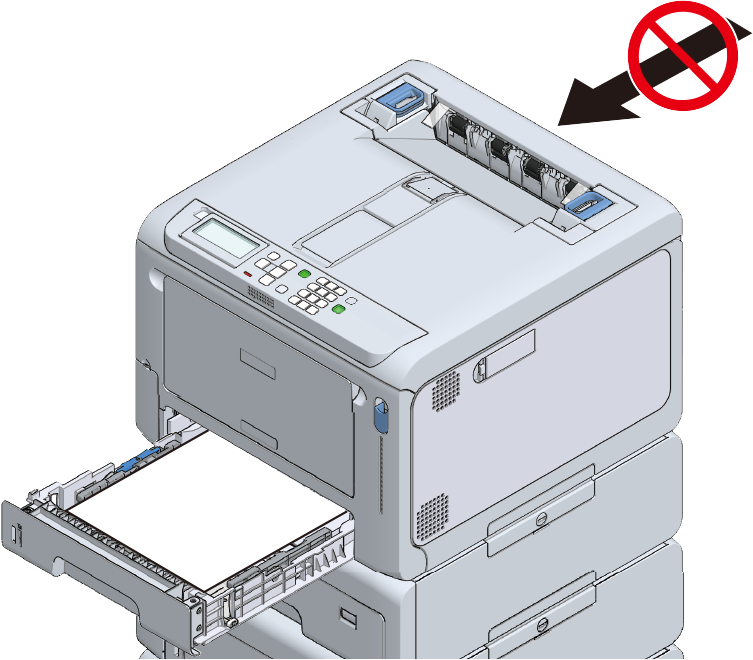

      • Na vysunutou kazetu netlačte shora.

      • Na přístroj s vytaženými kazetami netlačte zezadu.
  16. Zapojte napájecí kabel a odpojené kabely zpět do hlavní jednotky.

  17. Zapněte toto zařízení.
    Je-li nainstalován rozšiřující zásobník, je nutné instalaci zkontrolovat a nastavit ovladač tiskárny.

    Nastavení ovladače tiskárny
