Byte av pappersmatningsvals (fack 1)

För utbytescykeln, se "Pappersmatningsvalsen".

Det här avsnittet tar som exempel utbytesprocessen för pappersmatningsvalsen i Fack 1. Du kan byta ut pappersmatningsvalsen i fack 2/3/4 enligt samma anvisningar.

1. Förbered en ny matningsvalsmontering (för Fack 1) och se till att du har alla delarna.

   	Pappersmatningsvals (utan drev)
   	Pappersmatningsvals (med drev)

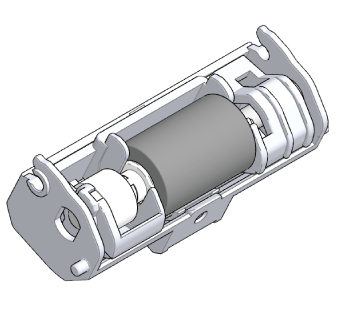

   	Separeringsrulle
   	Fjäder

2. Tryck på AV/PÅ-knappen för att ställa av maskinen.

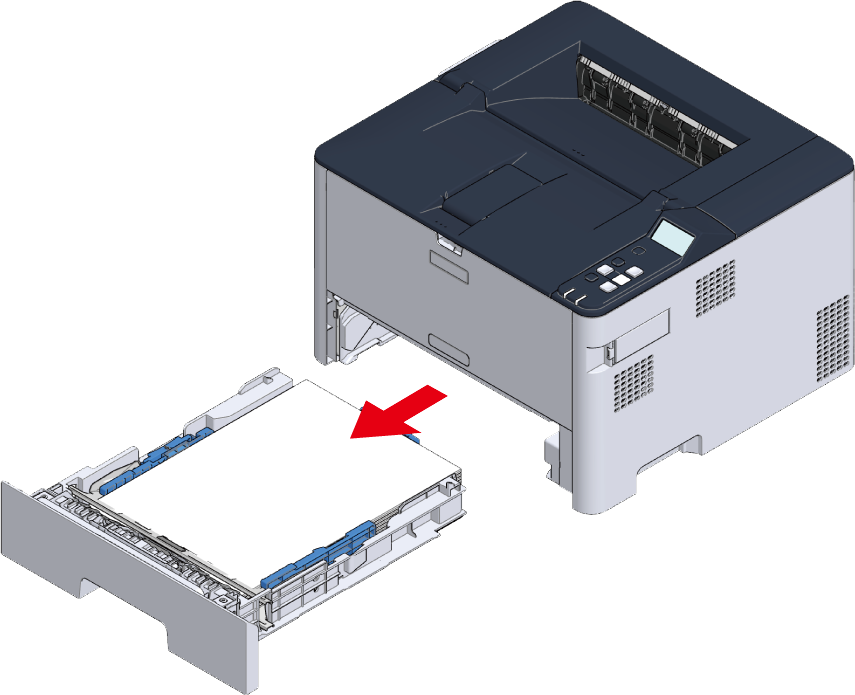

3. Dra ut den lägre papperskassetten för Fack 1 tills det tar stopp och lyft sedan up den något för att ta bort den.



   • Om du drar ut papperskassetten med strömmen påslagen kan texten "Change settings? (Ändra inställningar?)" visas på skärmen. Det här meddelandet kommer att försvinna automatiskt inom ca 10 sekunder efter att papperskassetten har satts tillbaka i huvudenheten.

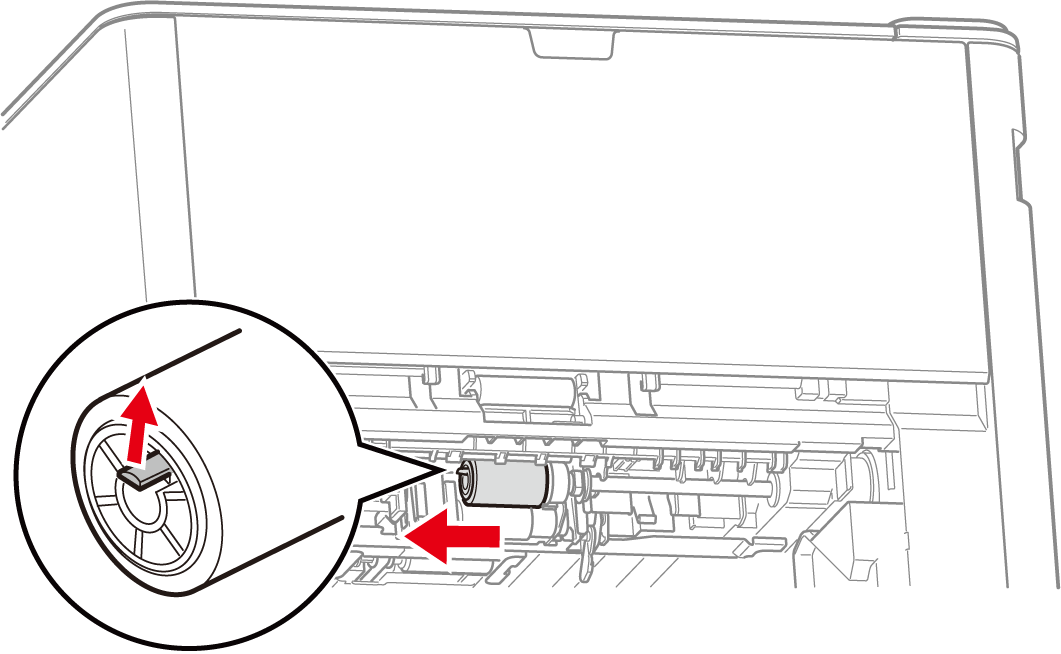

4. Skjut pappersmatningsvalsen (utan drev) åt vänster och ta bort den medan du trycker klorna på den främre pappersmatningsvalsen (utan drev) utåt (enligt följande figur) i det tomma papperskassettutrymmet.

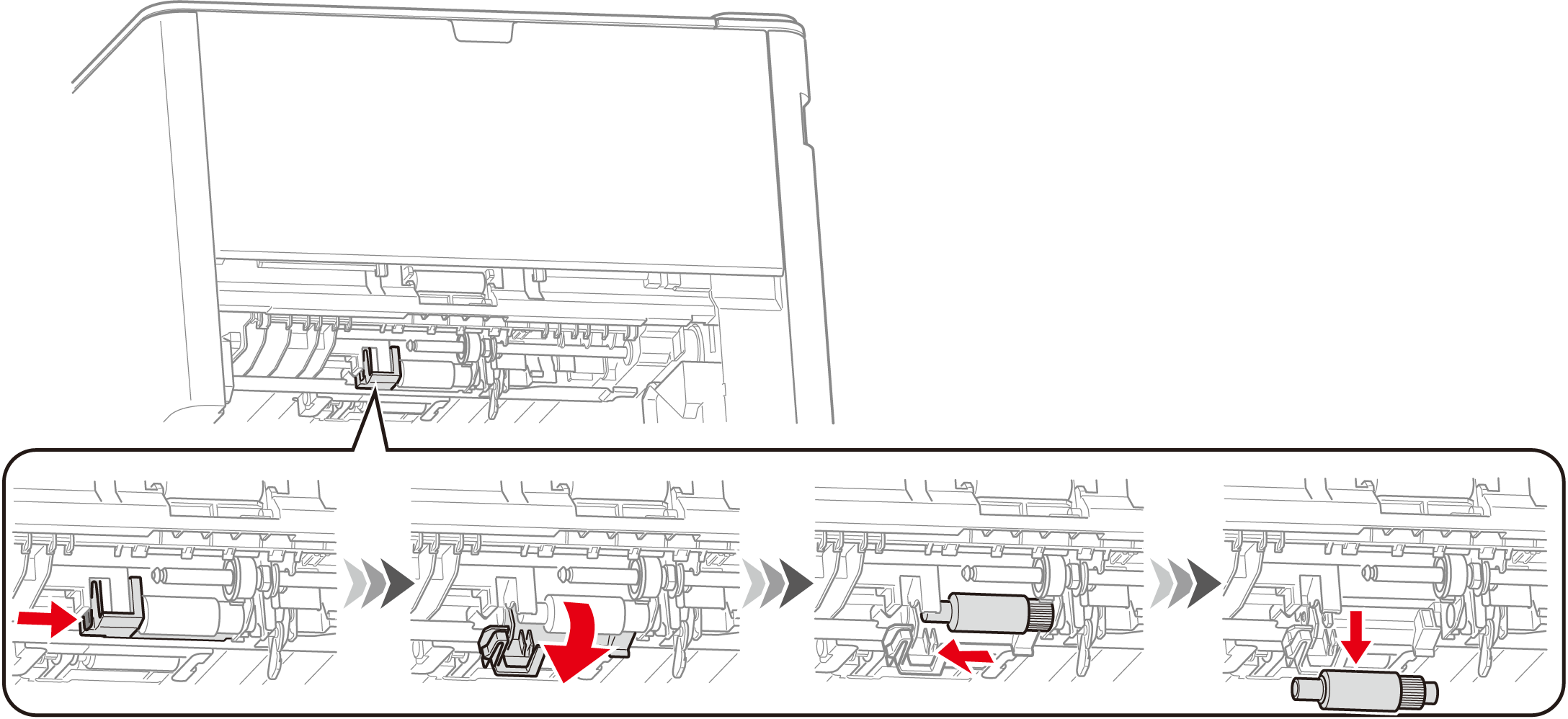

5. För B433: öppna det svarta locket nedåt genom att trycka på klon på dess vänstra sida och ta bort den inre pappersmatningsvalsen (med drev).

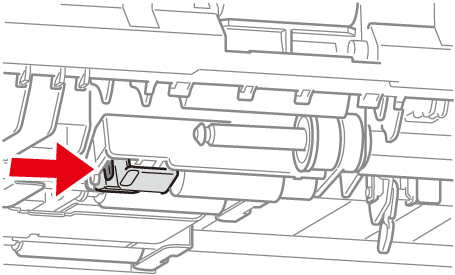

   För B513: tryck på flärpen och ta bort den inre pappersmatningsvalsen (med drev).

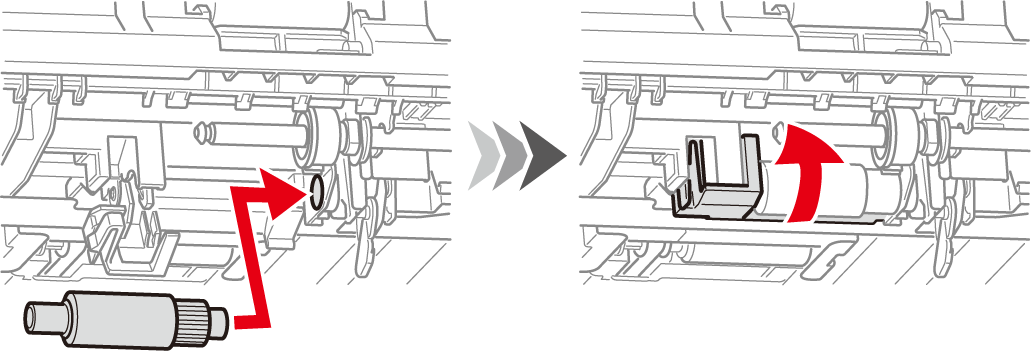

6. Sätt fast den i maskinen från den nya pappersmatningsvalsens (med drev) högra sida och stäng det svarta locket tills du hör ett klick.

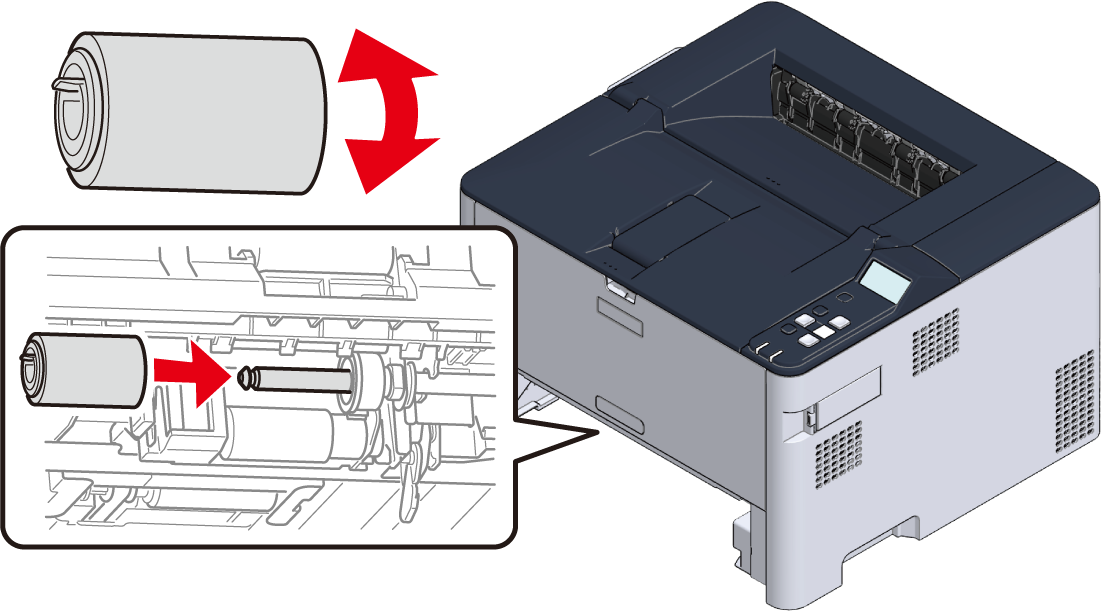

7. Håll den nya pappersmatningsvalsen (utan drev) med den blå klon åt vänster, sätt in den på den främre axeln och tryck in pappersmatningsvalsen tills du hör ett klick.



   • Om det är svårt at montera den kan du rotera valsen något åt vänster och höger och sedan montera den igen.

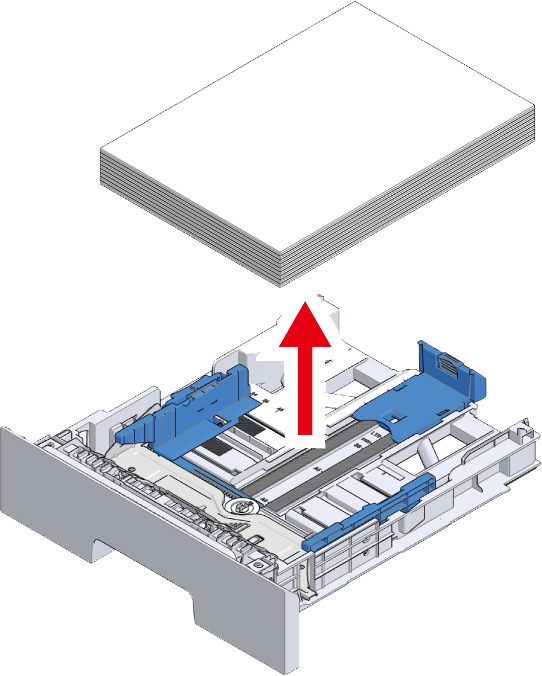

8. Ta bort pappret från papperskassetten.

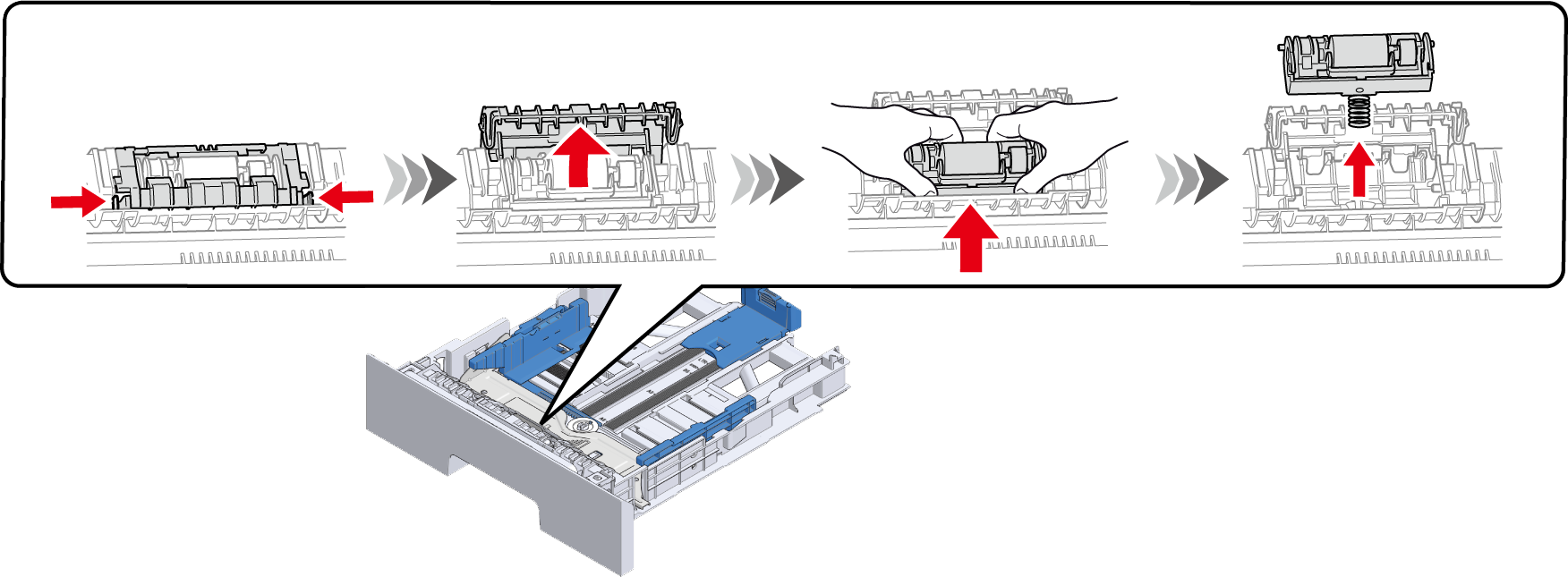

9. Öppna valslocket genom att trycka på klorna på vardera sidor och ta bort separeringsrullen.



10. Sätt fast fjädern på en ny separeringsrulle.

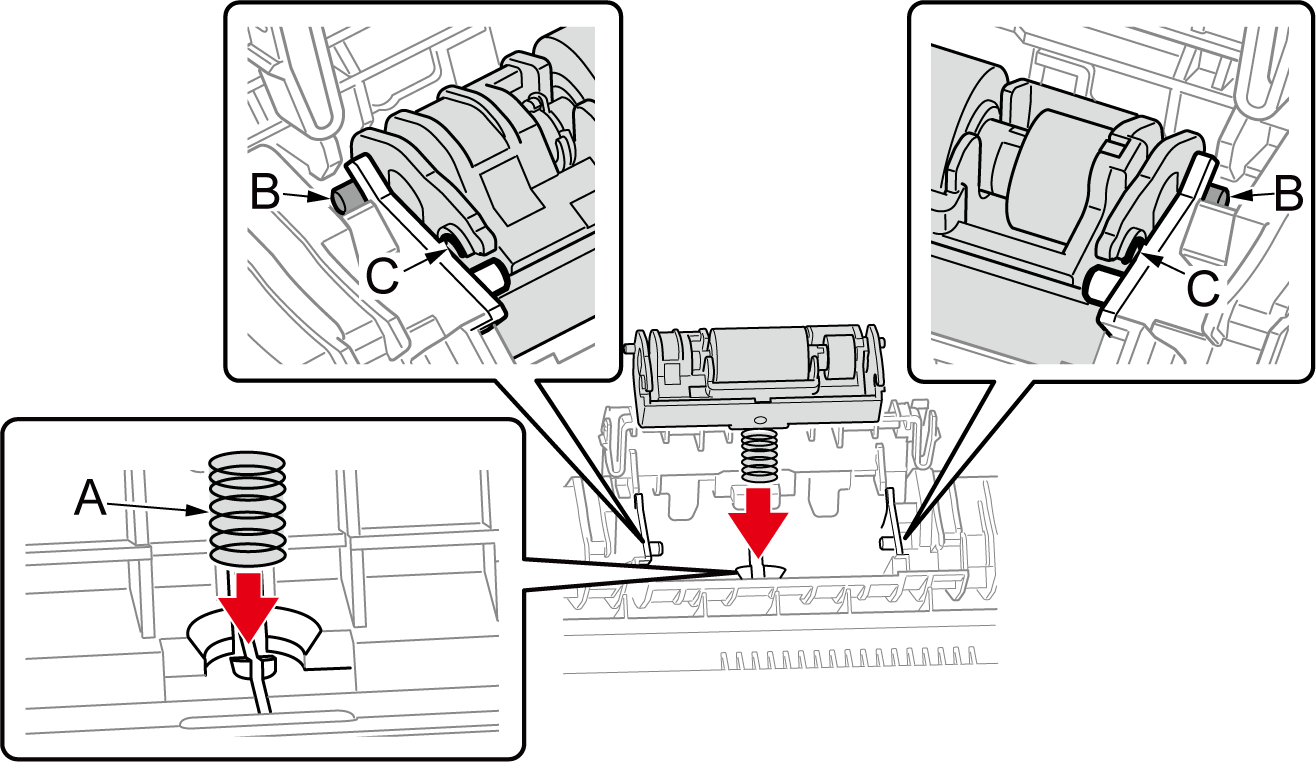

11. Sätt den nya separeringsrullens fjäder (A) i linje med facket, sätt i axeln (B) och snäpp fast jacket (C) i fackaxeln.

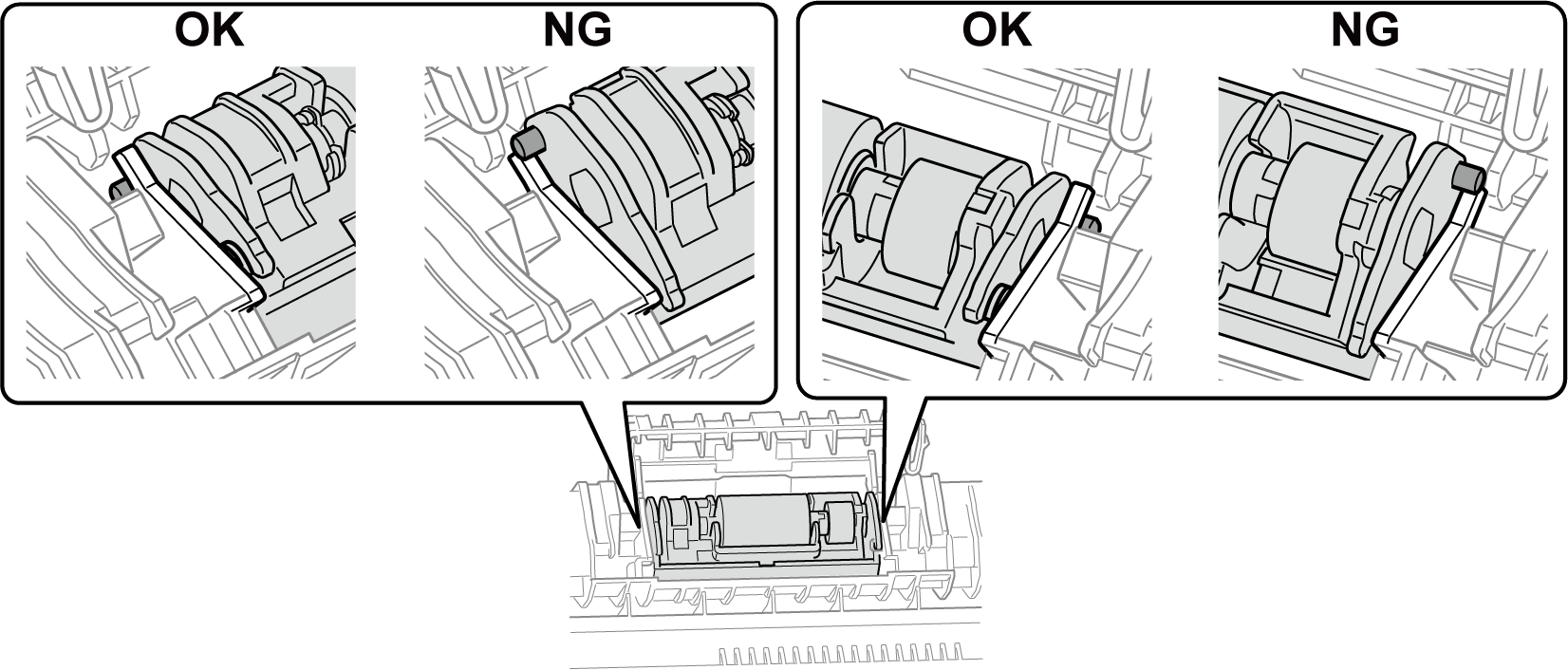

12. Kontrollera att separeringsrullen är ordentligt monterad.

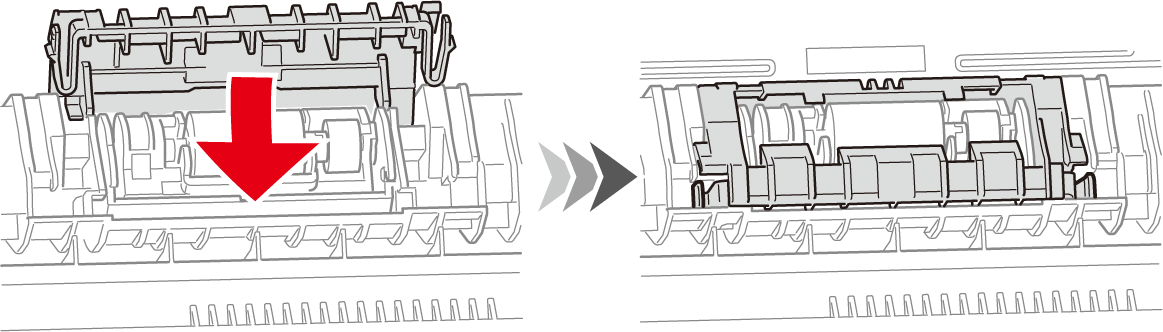

13. Stäng valslocket.

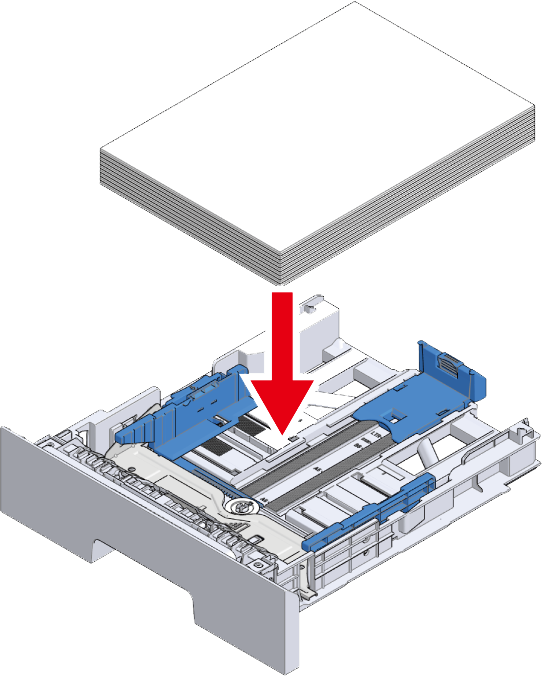

14. Fyll på papper i papperskassetten.



15. Stoppa in papperskassetten i huvudenheten något ovanifrån och sätt tillbaka den i sin ursprungliga position.



16. Rensa räknaren för pappersmatningsvalsen i det utbytta facket.
    Välj [Menus (Menyer)] - [Admin Setup (Admin Inställning)] - [Others Setup (Andra Inställningar)] - [Paper Feed Roller Counter Clear (Pappersmatningsräknare Nollställ)] - [Tray1 Clear (Fack 1 Nollställ)] - [Execute (Kör)] - [Yes (Ja)] på kontrollpanelen och tryck sedan på «OK».
