Sostituzione del tamburo di stampa e della cartuccia del toner nello stesso momento

Questa sezione descrive come sostituire il tamburo di stampa e la cartuccia del toner con delle nuove allo stesso tempo.

Nota

  • È necessario essere estremamente cauti quando si maneggia il tamburo di stampa (il cilindro verde), perché è fragile.

  • Non esporre il tamburo di stampa alla luce diretta del sole o a luci artificiali particolarmente luminose (superiori o pari a circa 1500 lux). Non lasciare esposto il tamburo di stampa per 5 minuti o più anche sotto la luce della stanza.

  • Utilizzare materiali di consumo originali OKI per garantire la prestazione ottimale dei prodotti.

  • Le spese per servizi di problemi causati dall'utilizzo di materiali di consumo diversi da quelli forniti da OKI sono sostenuti, a prescindere dalla garanzia o dal contratto di manutenzione. (Anche se l'uso di materiali di consumo non originali non comporta sempre dei problemi, essere sempre cauti al momento dell'uso.)

  1. Preparare un nuovo tamburo fotosensibile e una cartuccia di toner.

  2. Tenere l'impugnatura (A) per aprire l'unità scanner.

  3. Inserire il dito nel solco (B) sul lato destro della periferica e tirare la leva di apertura del coperchio frontale (1) per aprire il coperchio frontale (2).

  4. Premere il pulsante (C) e aprire il vassoio di uscita (3).

    L'azione potrebbe comportare ustioni.

    L’unità fusore è particolarmente calda. Evitare di toccarla.

  5. Identificare la cartuccia di toner vuota in base al colore dell’etichetta.

  6. Rimuovere il tamburo fotosensibile (4) dal dispositivo e porlo su una superficie piana.

    L'azione potrebbe comportare ustioni.

    Non gettare mai un tamburo o una cartuccia toner usati nel fuoco. La cartuccia potrebbe esplodere e il toner contenuto potrebbe disperdersi nell’aria causando ustioni.

  7. Rimuovere dalla confezione un nuovo tamburo fotosensibile e porlo su una superficie piana.

  8. Rimuovere i fogli di protezione.

  9. Rimuovere il coperchio del toner

  10. Preparare una nuova cartuccia del toner.

  11. Agitare la cartuccia del toner un paio di volte verticalmente e orizzontalmente.

  12. Rimuovere il nastro (5) dalla cartuccia di toner.

  13. Inserire una nuova cartuccia di toner (6) allineando il rientro sul lato sinistro (7) con la sporgenza (8) sul tamburo fotosensibile in modo che le etichette del colore sulla cartuccia di toner e sul tamburo fotosensibile siano allineate. Quindi inserire il lato destro con attenzione in posizione.

    Promemoria

    Per il metodo di installazione, vedere i punti da "Sostituzione della cartuccia di toner".

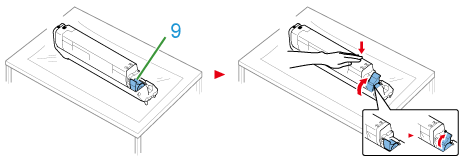

  14. Ruotare indietro la leva blu (9) della cartuccia del toner fino a quando la parte superiore non si allinea con il segno mentre si premere la cartuccia del toner.

  15. Controllare il colore dell'etichetta del nuovo tamburo fotosensibile e inserire il tamburo nel dispositivo.

  16. Chiudere il vassoio di uscita (3) premendo saldamente su entrambi i lati del vassoio di uscita (3).

  17. Chiudere il coperchio frontale (2).

    Nota

    Il coperchio frontale non può essere chiuso se il vassoio di uscita non è già stato chiuso.

  18. Tenere l'impugnatura (A) per chiudere l'unità scanner.

  19. Riciclare il tamburo fotosensibile e le cartucce di toner.

    Promemoria

    Per smaltire un tamburo fotosensibile, chiuderlo in un sacchetto di plastica o in un contenitore simile e smaltirlo in base alle ordinanze comunali.
