Sostituzione del gruppo cinghia

Preparare un gruppo cinghia sostitutivo non appena sul display dell’apparecchio viene visualizzato il messaggio "Cinghia quasi esaurita". È possibile stampare circa 2.000 pagine prima della comparsa del messaggio successivo.

Sostituire il gruppo cinghia quando si visualizzerà il messaggio "Cambia il gruppo della cinghia".

La durata prevista del gruppo cinghia è di circa 80.000 pagine per la stampa A4 su lato singolo (tre pagine per processo).

Nota

  • Il numero effettivo di pagine stampabili con il gruppo cinghia dipende dalla modalità di utilizzo.

  • Anche se l’apertura e la chiusura del coperchio superiore può estendere la durata del gruppo cinghia, si consiglia di sostituirlo non appena si visualizzerà il messaggio "Sostituire gruppo cinghia", per evitare problemi di funzionamento.

  • Se si sostituisce il gruppo cinghia, utilizzarlo fino a vita utile. Se si rimuove il gruppo cinghia e se ne installa un altro prima della scadenza, la vita utile non sarà visualizzata correttamente.

  • Quando [Device Setting (Impostazione periferica)] > [Admin Setup (Amministrazione)] > [Manage Unit (Gestione)] > [System Setup (Impostazione sistema)] > [Near Life Status (Stato esaurimento)] è impostato su [Disable (No)], non apparirà il messaggio [Belt Unit Near Life (Cinghia quasi esaurita)].

  • Il tamburo fotosensibile (tubo verde) è particolarmente delicato. Maneggiarlo con cautela.

  • Non esporre il tamburo fotosensibile alla luce diretta del sole o a luci artificiali particolarmente luminose (superiori a 1.500 lux). Non esporre il tamburo fotosensibile nemmeno alle normali luci artificiali per un tempo superiore a 5 minuti.

Promemoria

È possibile modificare l'impostazione di visualizzazione del messaggio "Gruppo cinghia quasi esaurito". Impostarlo in [Device Setting (Impostazione dispositivo)] > [Admin Setup (Configurazione amministratore)] > [User Install (Installazione da parte dell'utente)] > [Belt Near Life Timing (Tempo durata utile cinghia)]. I valori disponibili sono compresi tra 500 e 5.000 (in incrementi di 500).

  1. Preparare un nuovo gruppo cinghia di sostituzione.

  2. Tenere l'impugnatura (A) per aprire l'unità scanner.

  3. Inserire il dito nel solco (B) sul lato destro della periferica e tirare la leva di apertura del coperchio frontale (1) per aprire il coperchio frontale (2).

  4. Premere il pulsante (C) e aprire il vassoio di uscita (3).

    L'azione potrebbe comportare ustioni.

    L’unità fusore è particolarmente calda. Evitare di toccarla.

  5. Rimuovere i quattro tamburi fotosensibili dalla periferica e appoggiarli su una superficie piana.

  6. Coprire i tamburi fotosensibili rimossi con della carta in modo che non siano esposti alla luce.

  7. Ruotare i fermi blu (4) su ogni lato del gruppo cinghia nella direzione della freccia per sbloccarli.

  8. Rimuovere il gruppo cinghia afferrando la leva blu.

  9. Tenere la maniglia di un nuovo gruppo cinghia con una mano e sostenere la parte inferiore con l’altra. Impostare il gruppo cinghia nel dispositivo.

  10. Ruotare i fermi blu (4) su ogni lato del gruppo cinghia nella direzione della freccia.

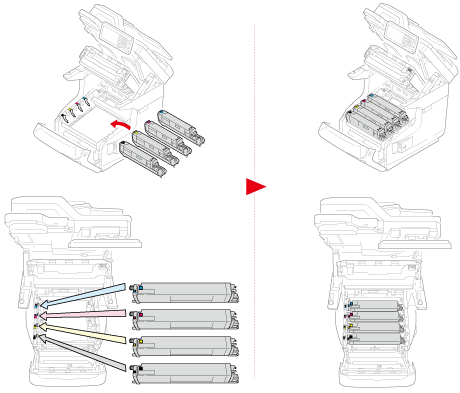

  11. Reinserire tutti e quattro i tamburi fotosensibili nella periferica.

  12. Chiudere il vassoio di uscita (3) premendo saldamente su entrambi i lati del vassoio di uscita.

  13. Chiudere il coperchio frontale (2).

    Nota

    Il coperchio frontale non può essere chiuso se il vassoio di uscita non è già stato chiuso.

  14. Tenere l'impugnatura (A) per chiudere l'unità scanner.

  15. Riciclare il gruppo cinghia.

    Promemoria

    Per smaltire un gruppo cinghia, chiuderlo in un sacchetto di plastica o in un contenitore simile e smaltirlo in base alle ordinanze comunali.
