Sostituzione del tamburo di stampa

Questa sezione descrive come riconoscere il periodo di sostituzione di un tamburo di stampa, e di come sostituire il tamburo di stampa.

Preparare un tamburo fotosensibile sostitutivo non appena sul display della periferica si visualizzerà il messaggio "[COLORE] vita utile del tamburo fotosensibile". Se si continua a stampare, si visualizzerà il messaggio "[COLORE] durate del tamburo fotosensibile" e la stampa si interromperà.

Quando si visualizzerà il messaggio "Si prega di installare un nuovo tamburo di stampa" e la stampa si ferma, sostituire il tamburo di stampa.

Quando si utilizza carta di formato A4 (stampa simplex), il ciclo di sostituzione stimato di un tamburo di stampa è di circa 30.000 fogli. Questa stima presuppone la condizione di un utilizzo standard (si assume la stampa di tre pagine in un momento). La stampa di una pagina alla volta riduce la durata del ciclo di vita del tamburo di circa la metà.

Il numero effettivo di pagine stampate può essere inferiore alla metà della stima di cui sopra a seconda delle condizioni di stampa.

Nota

  • Il numero effettivo di pagine che è possibile stampare con il tamburo di stampa dipende da come si usa la macchina. Può essere inferiore alla metà della stima di cui sopra a seconda delle condizioni di stampa.

  • La qualità di stampa potrebbe deteriorarsi dopo 1 anno dopo lo sconfezionamento della cartuccia del tamburo. Sostituire il tamburo di stampa con uno nuovo.

  • Anche se l’apertura e la chiusura del coperchio anteriore possono estendere la durata di un tamburo fotosensibile, si consiglia di sostituirlo non appena viene visualizzato "Installa nuovo tamburo".

  • Quando [Device Setting (Impostazione periferica)] > [Admin Setup (Amministrazione)] > [Manage Unit (Gestione)] > [System Setup (Impostazione sistema)] > [Near Life Status (Stato esaurimento)] è impostato su [Disable (No)], non apparirà il messaggio "Tamburo [COLOR] quasi esaurito" .

Questa sezione descrive come sostituire il tamburo di stampa quando si desidera continuare a utilizzare la cartuccia di toner.

Nota

  • Se si utilizza un nuovo tamburo fotosensibile con le cartucce di toner attualmente in uso, l’indicatore della quantità di toner rimanente non viene visualizzato correttamente. I messaggi "Vita utile del tamburo fotosensibile [COLORE]" o "Durata del tamburo fotosensibile [COLORE]" si potrebbero visualizzare subito dopo la sostituzione.

  • È necessario essere estremamente cauti quando si maneggia il tamburo di stampa (il cilindro verde), perché è fragile.

  • Non esporre il tamburo di stampa alla luce diretta del sole o a luci artificiali particolarmente luminose (superiori o pari a circa 1500 lux). Anche in condizioni di luce artificiale, non lasciare esposto il tamburo di stampa per 5 minuti o un tempo superiore.

  • Utilizzare materiali di consumo originali OKI per garantire la prestazione ottimale dei prodotti.

  • Le spese per servizi di problemi causati dall'utilizzo di materiali di consumo diversi da quelli forniti da OKI sono sostenuti, a prescindere dalla garanzia o dal contratto di manutenzione. (Anche se l'uso di materiali di consumo non originali non comporta sempre dei problemi, essere sempre cauti al momento dell'uso.)

Promemoria

È possibile modificare l'impostazione di come visualizzare il messaggio "Tamburo di stampa [COLOR (COLORE)] quasi esaurito". Impostarlo in [Device Setting (Impostazione dispositivo)] > [Admin Setup (Configurazione amministratore)] > [User Install (Installazione da parte dell'utente)] > [Drum Near Life Timing (Tempo durata utile tamburo)]. I valori disponibili sono compresi tra 500 e 5.000 (in incrementi di 500).

  1. Preparare un nuovo tamburo fotosensibile.

  2. Tenere l'impugnatura (A) per aprire l'unità scanner.

  3. Inserire il dito nel solco (B) sul lato destro della periferica e tirare la leva di apertura del coperchio frontale (1) per aprire il coperchio frontale (2).

  4. Premere il pulsante (C) e aprire il vassoio di uscita (3).

  5. Riconoscere il tamburo fotosensibile che ha raggiunto la sua vita utile con il proprio colore dell'etichetta.

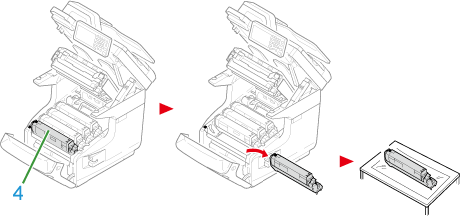

  6. Rimuovere il tamburo fotosensibile (4) dal dispositivo e porre il tamburo fotosensibile su una superficie piana.

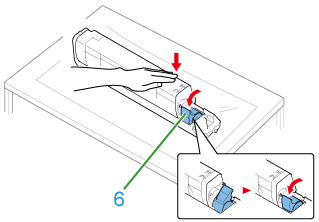

  7. Ruotare verso di se la leva blu (6) della cartuccia del toner fino a quando la parte superiore non si allinea con il segno mentre si premere la cartuccia del toner.

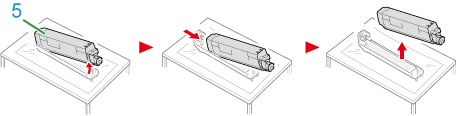

  8. Sollevare la cartuccia di toner (5) dal lato destro e rimuoverla dal tamburo fotosensibile.

  9. Rimuovere dalla confezione un nuovo tamburo fotosensibile e porlo su una superficie piana.

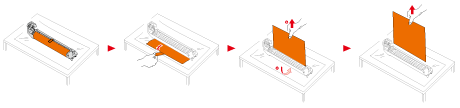

  10. Rimuovere l’essiccante e le pellicole protettive.

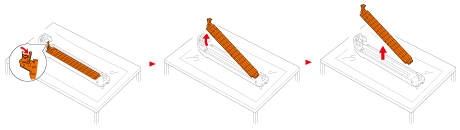

  11. Rimuovere il coperchio del toner.

  12. Inserire una nuova cartuccia di toner (5) rimossa nel passo 8 allineando il rientro sul lato sinistro (7) con la sporgenza (8) sul tamburo fotosensibile in modo che le etichette del colore sulla cartuccia di toner e sul tamburo fotosensibile siano allineate. Quindi inserire il lato destro con attenzione in posizione.

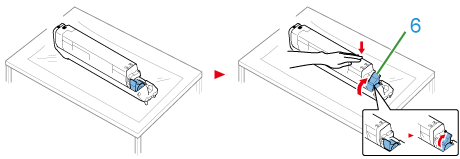

  13. Ruotare indietro la leva blu (6) della cartuccia del toner fino a quando la parte superiore non si allinea con il segno mentre si premere la cartuccia del toner.

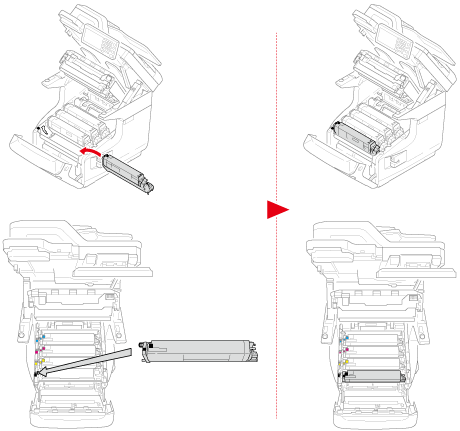

  14. Controllare il colore dell'etichetta del nuovo tamburo fotosensibile e inserire il tamburo nel dispositivo.

  15. Chiudere il vassoio di uscita (3) premendo saldamente su entrambi i lati del vassoio di uscita (3).

  16. Chiudere il coperchio frontale (2).

    Nota

    Il coperchio frontale non può essere chiuso se il vassoio di uscita non è già stato chiuso.

  17. Tenere l'impugnatura (A) per chiudere l'unità scanner.

  18. Cortesemente, riciclare i tamburi fotosensibili.

    Promemoria

    Per smaltire un tamburo fotosensibile, chiuderlo in un sacchetto di plastica o in un contenitore simile e smaltirlo in base alle ordinanze comunali.
