Papier in Fach 1 (für B513) oder Fach 2/3/4 (Optional) einlegen

In diesem Abschnitt wird die Vorgehensweise beim Einlegen von Papier in Standardformaten erläuter.

Hier wird das Verfahren zum Einlegen von Papier in Fach 1 des B513 als Beispiel erläutert. Das gleiche Verfahren gilt für das Einlegen von Papier in die optionalen Fach 2/3/4.

Für das Verfahren zum Einlegen von Papier in das Fach 1 für B433, finden Sie unter „Einlegen von Papier in Fach 1 (für B433)“.

Informationen zum verwendbaren Papier finden Sie unter „Anwendbares Papier“, und „Für jedes Fach geeignete Papier“.

Wenn Sie Papier mit unregelmäßigen Formaten einlegen möchten, finden Sie unter „Drucken auf unregelmäßigem Papier (Benutzerdefiniert)“.

  • In Fach 1 kann Papier im Format A5 enctweder im Hoch- oder im Querformat eingelegt werden.

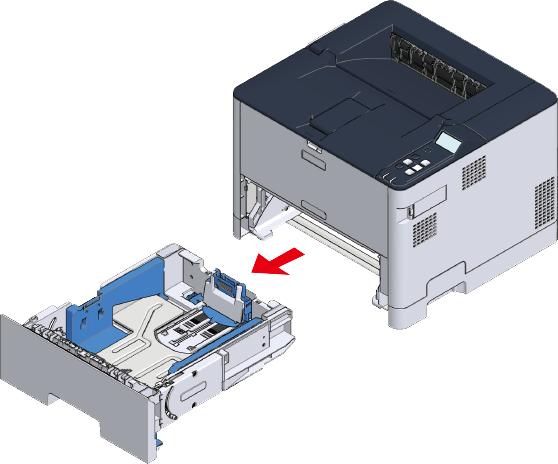

  1. Ziehen Sie die untere Papierkassette heraus, bis sie stopp erreicht, und heben Sie sie dann leicht nach oben, um sie zu entfernen.

  2. Schieben Sie den blauen Teil des Papierstoppers auf die Länge des einzulegenden Papiers. Um Papier in den Formaten A4, Legal (13 Zoll), Legal (13,5 Zoll) oder Legal (14 Zoll) einzulegen, ziehen Sie die Rückseite der Papierkassette nach hinten, wobei der Verriegelungshebel nach außen gezogen wird.

    • Entfernen Sie den Korken nicht von der Metallplatte.

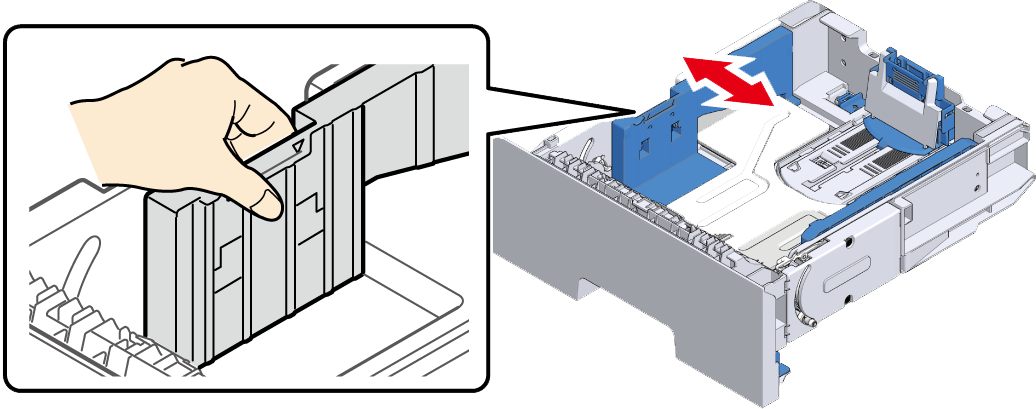

  3. Schieben Sie den blauen Teil der Papierführung auf die Breite des einzulegenden Papiers.

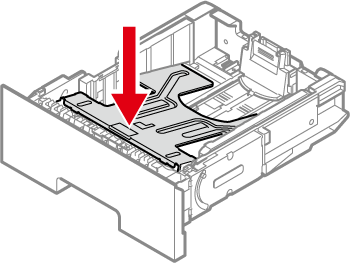

    • Wenn die Metallplatte der Papierkassette angehoben ist, drücken Sie sie fest nach unten, bis sie einrastet, und setzen Sie sie dann in den Drucker ein. Wenn die Metallplatte in das Hauptgerät eingeführt wird, während es angehoben ist, kann es zu einer Fehlfunktion kommen.


  4. Mischen Sie das Papier gut durch. Richten Sie die Papierkanten horizontal aus.

  5. Legen Sie das Papier mit der Druckseite nach unten ein und drücken Sie es von oben an.

    • Achten Sie beim Einlegen des Papiers darauf, dass die ▼-Markierung an der Papierführung nicht überschritten wird.

  6. Setzen Sie die Papierkassette von oben in die Haupteinheit ein und bringen Sie sie wieder in ihrer ursprünglichen Position an.

    • Wenn Sie die Papierkassette gewaltsam wieder in das Hauptgerät einsetzen, kann sich der Papierstopper verschieben.

  7. Fahren Sie fort mit „Optionen der Papierinformationen auf dem Bedienfeld“.
