Substituição do cilindro de imagem e do cartucho do toner ao mesmo tempo

Esta seção descreve como substituir o cilindro de imagem e o cartucho do toner por novos ao mesmo tempo.

Nota

  • Tome muito cuidado ao manusear o cilindro de imagem (o cilindro verde) porque ele é frágil.

  • Não exponha o cilindro de imagem diretamente à luz do sol ou a luzes fortes (aproximadamente 1.500 lux ou mais). Não deixe o cilindro de imagem sob luzes internas por cinco minutos ou mais.

  • Use produtos originais OKI para garantir o melhor desempenho dos produtos.

  • A manutenção ou problemas causados pelo uso de produtos que não sejam originais da OKI serão cobrados mesmo que sob garantia ou contrato de manutenção. (Embora o uso de produtos não originais não resultem sempre em problemas, tome cuidado redobrado ao utilizá-los.)

  1. Prepare o cilindro de imagem e o cartucho de toner.

  2. Segure a alça (A) para abrir a unidade de scanner.

  3. Insira seu dedo no recesso (B) ao lado direito da máquina e puxe a alavanca de abertura da tampa frontal (1) para abrir a tampa frontal (2) para frente.

  4. Pressione o botão (C) e abra a bandeja de saída (3).

    Podem ocorrer queimaduras.

    A unidade fusora fica extremamente quente. Não toque-a.

  5. Identifique um cartucho de toner vazio pela sua cor no rótulo.

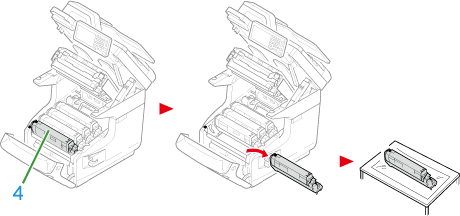

  6. Remova o cilindro de imagem (4) da máquina e coloque-o em uma superfície nivelada.

    Podem ocorrer queimaduras.

    Nunca jogue um cilindro de imagem ou cartucho do toner usado no fogo. Eles podem explodir e os resíduos de toner podem desprender-se e causar queimaduras.

  7. Desempacote um novo cilindro de imagem e coloque-o sobre uma superfície plana.

  8. Remova as folhas de proteção.

  9. Remova a tampa do toner.

  10. Desembale o novo cartucho de toner.

  11. Agite o cartucho diversas vezes vertical e horizontalmente.

  12. Remova a fita (5) do cartucho de toner.

  13. Insira um novo cartucho de toner (6) alinhando sua reentrância no lado esquerdo (7) com protuberância (8) no cilindro de imagem para que o cartucho de toner e o rótulo de cor do cartucho de imagem se alinhem. Em seguida, fixe o lado direito firmemente no lugar.

    Memo

    Para saber sobre método de instalação, consulte "Substituição do cartucho de toner".

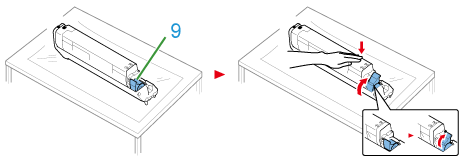

  14. Vire a alavanca azul (9) do cartucho de toner de volta até a parte superior alinhar na marca enquanto pressiona o cartucho de toner.

  15. Verifique a cor do rótulo do novo cilindro de imagem e coloque o cilindro na máquina.

  16. Feche a bandeja de saída (3) empurrando ambos os lados da bandeja de saída (3) com firmeza.

  17. Feche a tampa frontal (2).

    Nota

    A tampa frontal não pode ser fechada se a Bandeja de Saída não estiver fechada com segurança.

  18. Segure a alça (A) para fechar a unidade de scanner.

  19. Substitua o cilindro de imagem e o cartucho de toner.

    Memo

    Se tiver que descartar um cilindro de imagem, coloque-o em um saco plástico ou recipiente similar e descarte-o de acordo com as diretrizes regulamentares de seu município.
