Substituindo a unidade da esteira

Quando aparecer a mensagem “Esteira próx. à vida útil” na tela, prepare a esteira para substituição. Você pode continuar imprimindo aproximadamente 2.000 páginas até aparecer a próxima mensagem.

Quando aparecer a mensagem “Alterar Unidade da Esteira”, substitua a esteira.

A vida útil da esteira é de aproximadamente 80.000 páginas para impressão simplex A4 (três páginas por trabalho).

Nota

  • O número real de páginas que pode imprimir com a esteira depende de como a utiliza.

  • Embora a abertura e o fechamento da tampa superior possa prolongar a vida útil da esteira de certa forma, você deve substituí-la assim que “Alterar Unidade da Esteira” for exibido para evitar o mau funcionamento.

  • Se substituir a esteira, use-a até o fim de sua vida útil. Se remover a esteira e instalar e usar uma outra antes de expirar sua vida útil, a vida útil não será exibida corretamente.

  • Quando o [Device Setting (Config. Disp.)] > [Admin Setup (Conf. Adm.)] > [Manage Unit (Gestão)] > [System Setup (Conf. Sist.)] > [Near Life Status (Status próx. ao fim da vida útil)] está definido para [Disable (Desativ.)], a mensagem [Belt Unit Near Life (Esteira próx. ao fim da vida úti)] não aparece.

  • O cilindro da imagem (o tubo verde) é muito delicado. Manuseie com cuidado.

  • Não exponha o cilindro de imagem à luz direta do sul ou luz interior muito brilhante (aproximadamente mais de 1.500 lux). Mesmo sob luz interior normal, não o deixe durante mais de 5 minutos.

Memo

Você pode alterar a configuração para exibir a mensagem "Esteira próx. à vida útil". Definir a partir de [Device Setting (Config. do dispositivo)]> [Admin Setup (Config. administrador)]> [User Install (Instalação do usuário)]> [Belt Near Life Timing (Tempo de vida útil da correia)]. Os valores disponíveis são de 500 a 5.000 (em 500 incrementos).

  1. Prepare uma nova esteira para substituição.

  2. Segure a alça (A) para abrir a unidade de scanner.

  3. Insira seu dedo no recesso (B) ao lado direito da máquina e puxe a alavanca de abertura da tampa frontal (1) para abrir a tampa frontal (2) para frente.

  4. Pressione o botão (C) e abra a bandeja de saída (3).

    Podem ocorrer queimaduras.

    A unidade fusora fica extremamente quente. Não toque-a.

  5. Retire todos os quatro cilindros de imagem da máquina e, então, coloque-os em uma superfície nivelada.

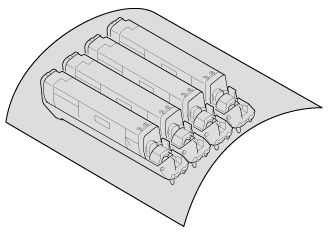

  6. Cubra os cilindros de imagem removidos com papel para que os cilindros de imagem não sejam expostos à luz.

  7. Gire as travas azuis (4) em cada lado da esteira na direção da seta para destravar.

  8. Remova a esteira segurando a alavanca azul.

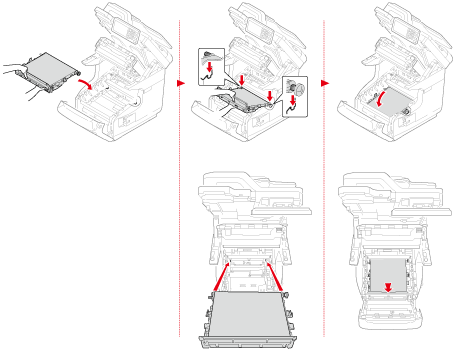

  9. Segure a alça da nova esteira com uma mão e apoie a parte mais baixa com a outra mão. Coloque a esteira dentro da máquina.

  10. Gire as travas azuis (4) em cada lado da esteira na direção da seta.

  11. Retorne todos os quatro cilindros de imagem à máquina.

  12. Feche a bandeja de saída (3) empurrando ambos os lados da bandeja de saída com firmeza.

  13. Feche a tampa frontal (2).

    Nota

    A tampa frontal não pode ser fechada se a Bandeja de Saída não estiver fechada com segurança.

  14. Segure a alça (A) para fechar a unidade de scanner.

  15. Por favor, recicle a unidade da esteira.

    Memo

    Se tiver que descartar a unidade da esteira, coloque-o em um saco plástico ou recipiente similar e descarte-o de acordo com as diretrizes regulamentares de seu município.
