Remplacement de la courroie

Lorsque le message « Courroie proche fin de vie » s'affiche sur l'écran, préparez une courroie de remplacement. Vous pouvez continuer à imprimer environ 2 000 pages jusqu'à ce que le message suivant apparaisse.

Lorsque le message "Changer la courroie" s'affiche, remplacez la courroie.

La durée de vie prévue de la courroie est d'environ 80 000 pages pour une impression recto A4 (trois pages par travail).

Remarque

  • Le nombre réel de pages que vous pouvez imprimer avec la courroie dépend de la façon dont vous l'utilisez.

  • Bien que l'ouverture et la fermeture du bac de sortie puisse prolonger légèrement la durée de vie de l'unité de fusion, vous devez la remplacer dès que le message "Changer la courroie" s'affiche afin d'éviter tout dysfonctionnement.

  • Si vous remplacez la courroie, utilisez-la jusqu'à la fin de sa durée de vie. Si vous retirez la courroie avant la fin de sa durée de vie, que vous en installez une autre et que vous l'utilisez, la durée de vie ne s'affichera pas correctement.

  • Lorsque [Device Setting (Paramètres du périphérique)] > [Admin Setup (Installation Administrateur)] > [Manage Unit (Gestion de l'unité)] > [System Setup (Installation du système)] > [Near Life Status (Etat fin de vie)] est réglé sur [Disable (Désactivé)], le message [Belt Unit Near Life (Courroie proche fin de vie)] ne s'affiche pas.

  • Le tambour (tube vert) est très délicat. Manipulez-le avec précaution.

  • N'exposez pas le tambour d'image directement au soleil ou à un éclairage intérieur brillant (environ plus de 1 500 lux). Même sous un éclairage intérieur normal, ne le laissez pas plus de 5 minutes.

Mémo

Vous pouvez changer les paramètres pour l’affichage du message « Courroie en fin de vie ». Réglez à partir de [Device Setting (Paramètres du périphérique)] > [Admin Setup (Installation de l’administrateur)] > [User Install (Installation de l’utilisateur)] > [Belt Near Life Timing (Temporisation Courroie en fin de vie)]. Les valeurs disponibles vont de 500 à 5.000 (en incréments de 500).

  1. Préparez une courroie de remplacement.

  2. Tenez la poignée (A) pour ouvrir le scanneur.

  3. Introduisez le doigt dans la rainure (B) situé du côté droit de la machine et tirez le levier d'ouverture du capot avant (1) pour ouvrir le capot avant (2) vers l'avant.

  4. Appuyez sur le bouton (C) et ouvrez le bac de sortie (3).

    Risque de brûlure.

    L'unité de fusion est extrêmement chaude. Ne la touchez pas.

  5. Retirez les quatre tambours de la machine et placez-les sur une surface plane.

  6. Recouvrez les tambours retirés à l'aide de papier afin de ne pas les exposer à la lumière.

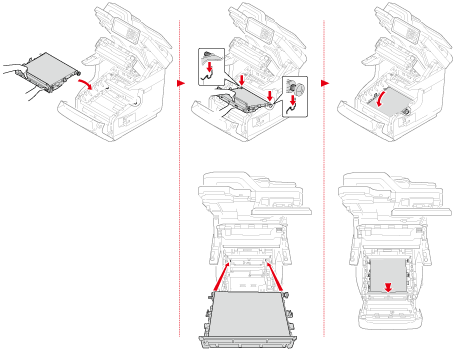

  7. Tournez les verrous bleus (4) de chaque côté de la courroie en direction de la flèche pour déverrouiller.

  8. Retirez la courroie en tenant le levier bleu.

  9. Tenez la poignée d'une courroie avec votre main et soutenez la partie inférieure avec l'autre main. Installez la courroie dans la machine.

  10. Tournez les verrous bleus (4) de chaque côté de la courroie en direction de la flèche.

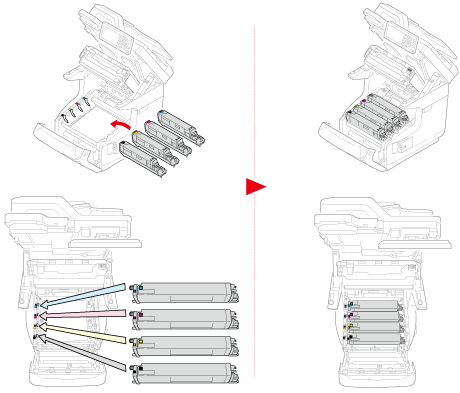

  11. Remettez les quatre tambours dans la machine.

  12. Fermez le bac de sortie (3) en poussant fermement les deux côtés du bac de sortie.

  13. Fermez le capot avant (2).

    Remarque

    Le capot avant ne peut pas être fermé à fond si le bac de sortie n'est pas bien fermé.

  14. Tenez la poignée (A) pour fermer le scanneur.

  15. Recyclez l' courroie.

    Mémo

    Pour jeter une courroie, mettez-la dans un sac en plastique ou dans un emballage similaire et jetez-la en respectant la réglementation locale.
