Remplacement simultané du tambour image et de la cartouche de toner

Cette section décrit comment remplacer le tambour et la cartouche d'encre en même temps.

Remarque

  • Manipulez le tambour image avec précaution (le cylindre vert) car il est fragile.

  • N'exposez pas le tambour image directement à la lumière du soleil ou à une forte lumière (environ 1 500 lux ou plus). Ne laissez pas le tambour image exposé pendant 5 minutes ou plus, même s'il se trouve dans une pièce éclairée.

  • Utilisez les consommables OKI originaux pour assurer une performance optimale des produits.

  • Les charges sur les services, en ce qui concerne les problèmes causés par l'utilisation de consommables différents des OKI originaux , sont supportées sans tenir compte de la garantie ou du contrat de maintenance. (Certes l'utilisation de consommables non originaux ne cause pas toujours des problèmes, mais l'on ferait mieux de prendre toutes les précautions nécessaires lors de leur utilisation.)

  1. Préparez un tambour image et une cartouche de toner neufs.

  2. Tenez la poignée (A) pour ouvrir le scanneur.

  3. Introduisez le doigt dans la rainure (B) situé du côté droit de la machine et tirez le levier d'ouverture du capot avant (1) pour ouvrir le capot avant (2) vers l'avant.

  4. Appuyez sur le bouton (C) et ouvrez le bac de sortie (3).

    Risque de brûlure.

    L'unité de fusion est extrêmement chaude. Ne la touchez pas.

  5. Identifiez une cartouche de toner vide par sa couleur d'étiquette.

  6. Retirez le tambour d'image (4) de la machine et placez-le sur une surface plate.

    Risque de brûlure.

    Ne jetez jamais le tambour ou la cartouche de toner au feu. Ils pourraient exploser et le toner qui se trouve à l'intérieur pourrait s'envoler et provoquer des brûlures.

  7. Sortez un tambour d'image neuf de son emballage et placez-le sur la surface plate.

  8. Retirez les feuilles de protection.

  9. Retirez le couvercle du toner.

  10. Sortez une cartouche de toner neuve de son emballage.

  11. Secouez la cartouche plusieurs fois verticalement et horizontalement.

  12. Retirez la bande (5) de la cartouche de toner.

  13. Insérez une cartouche de toner neuve (6) et alignez son côté gauche (7) avec la saillie (8) sur le tambour d'image de sorte que la cartouche de toner et l'étiquette de couleur du tambour d'image s'alignent. Puis insérez doucement le côté droit en place.

    Mémo

    Pour la methode d'installation, reportez-vous à "Remplacement de la cartouche de toner".

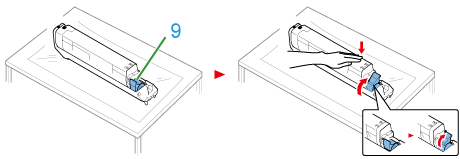

  14. Tournez le levier bleu (9) de la cartouche de toner vers l'arrière jusqu'à ce que sa partie supérieure s'aligne sur la marque en appuyant sur la cartouche de toner.

  15. Vérifiez la couleur de l'étiquette d'un tambour d'image neuf et placez le tambour dans la machine.

  16. Fermez le bac de sortie (3) en poussant fermement les deux côtés du bac de sortie (3).

  17. Fermez le capot avant (2).

    Remarque

    Le capot avant ne peut pas être fermé à fond si le bac de sortie n'est pas bien fermé.

  18. Tenez la poignée (A) pour fermer le scanneur.

  19. Veuillez recycler les tambours d'image et les cartouches de toner.

    Mémo

    Si vous devez jeter un tambour, mettez-le dans un sac en plastique ou dans un conteneur similaire et jetez-le conformément aux réglementations ou aux directives de votre municipalité.
