급지 롤러 교체(MP 트레이)

  1. MP 트레이에 용지 급지 롤러를 준비합니다.

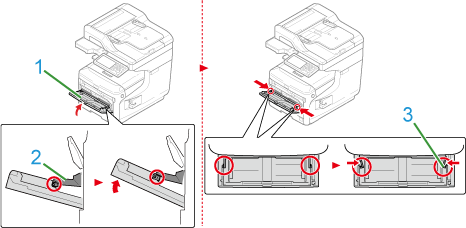

  2. 손가락을 앞쪽 홈에 끼워 MP 트레이(1)를 앞으로 엽니다.

  3. MP 트레이(1)를 살짝 들어올리고 오른팔(2)로 안으로 누른 다음 탭(3)을 풉니다.

  4. 같은 방법으로 MP 트레이를 살짝 들어올려 왼쪽팔ㄹ 안으로 누른 다음 탭을 풉니다.

  5. 용지 설정 커버가 기기 본체에 닿을 때까지 엽니다.

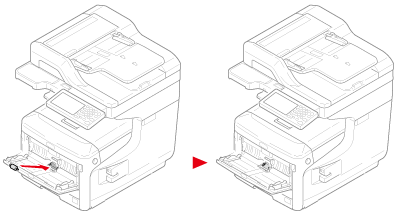

  6. 상단 용지 급지 롤러의 탭을 밖으로 열고 용지 급지 롤러를 왼쪽으로 밀어 제거합니다.

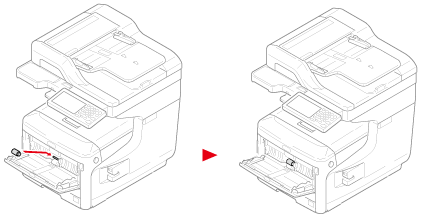

  7. 분리 롤러 커버를 계속 누르고 하단 용지 급지 롤러의 탭을 바깥쪽으로 열고 용지 급지 롤러를 왼쪽으로 밀어 제거합니다.

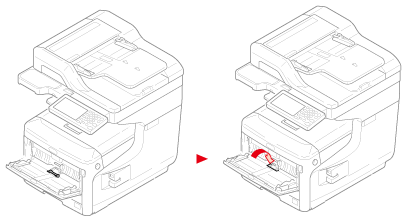

  8. MP 트레이의 중심을 계속 누르면서 분리 롤러 커버를 앞으로 엽니다.

  9. 분리 롤러를 제거합니다.

  10. MP 트레이의 중심을 계속 누르면서 새 분리 롤러를 놓습니다.

    메모

    롤러의 고무 부분을 만지지 마십시오.

  11. 분리 롤러 커버를 닫습니다.

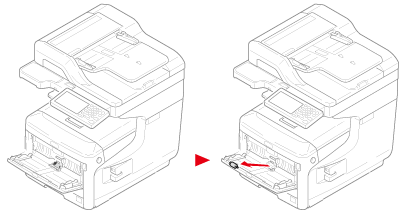

  12. 용지 급지 롤러(기어 없음)를 하단 축으로 설정합니다.

  13. 용지 급지 롤러(기어 방식)를 상단 축으로 설정합니다.

  14. 용지 설정 커버를 내립니다.

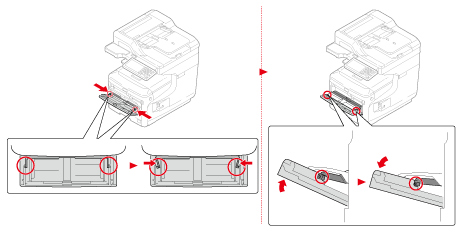

  15. MP 트레이를 오른팔로 누르면서 MP 트레이를 살짝 들어 탭을 고리에 겁니다.

    주의

    탭을 뒤 제자리에 놓지 않고 MP 트레이를 닫으면 용지 설정 커버를 깨뜨릴 수 있습니다. 탭을 뒤 제자리에 설치하도록 해야 합니다.

  16. 동일한 방식으로 MP 트레이를 왼쪽 팔로 누르면서 MP 트레이를 살짝 들어 탭을 고리에 겁니다.

    주의

    탭을 뒤 제자리에 놓지 않고 MP 트레이를 닫으면 용지 설정 커버를 깨뜨릴 수 있습니다. 탭을 뒤 제자리에 설치하도록 해야 합니다.

  17. MP 트레이를 닫습니다.

    MP 트레이를 닫을 수 없으면 MP 트레이의 용지 설정 부분을 아래쪽으로 눌러 용지 설정 커버를 뒤 제자리에 설치합니다.
