급지 롤러 교체(트레이 1/트레이 2/트레이 3/트레이 4)

메모

  • 용지 급지 롤러로 인쇄할 수 있는 페이지 수는 환경과 용지에 따라 달라집니다.

  • 용지 급지 롤러를 청소한 후에도 용지 걸림이 계속되면 용지 급지 롤러를 교체하는 것이 바람직합니다.

트레이 1의 용지 급지 롤로는 형태 면에서 트레이 2/3/4의 것과 다릅니다. 새 용지 급지 롤로를 준비하기 전에 용지 급지 롤러를 교체해야 할 트레이를 확인합니다.

트레이 1에 대한 용지 급지 롤러를 교체하는 절차는 하나의 사례로서 여기에서 설명합니다. 트레이 2/3/4의 롤러에도 동일한 절차가 적용됩니다.

  1. 트레이 1에 설정된 용지 급지 롤러에 아래에 언급된 모든 것이 있는지 확인하십시오.

    1. 용지 급지 롤러(기어 포함)

    2. 용지 급지 롤러(기어 없음)

    3. 분리 롤러

    4. 스프링

  2. 용지 카세트(1)를 당겨 꺼내십시오.

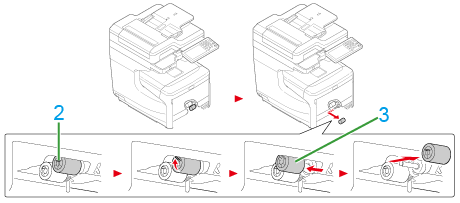

  3. 용지 카세트 전면에 있는 상단 용지 급지 롤러의 탭(2)을 바깥쪽으로 열고 용지 급지 롤러(3)를 왼쪽으로 밀어 제거합니다.

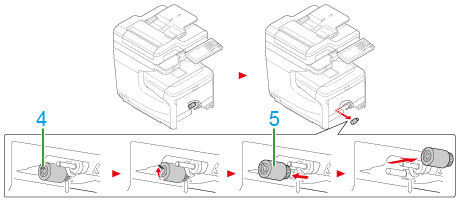

  4. 용지 카세트 전면에 있는 상단 용지 급지 롤러의 탭(4)을 바깥쪽으로 열고 용지 급지 롤러(5)를 왼쪽으로 밀어 제거합니다.

  5. 새 용지 급지 롤러(기어 방식)를 뒤에 있는 축에 장착합니다.

  6. 새 용지 급지 롤러(기어 없음)를 앞에 있는 축에 장착합니다.

  7. 용지 카세트에서 용지를 제거합니다.

  8. 용지 카세트의 앞에 있는 2개의 탭(6)을 누르면서 분리 롤로 커버(7)를 엽니다.

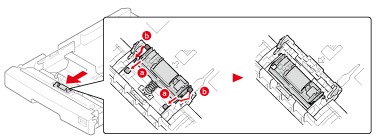

  9. 용지 카세트의 양쪽에 있는 돌출부에 내장된 부품을 안으로 누르고 분리 롤러 및 스프링을 제거합니다.

    주의

    트레이 2/3/4의 경우, 제거된 스프링은 나중에 사용합니다. 이것들을 폐기하지 마십시오.

  10. 새 스프링을 새 분리 롤러에 장착합니다. (트레이 2/3/4의 경우, 9단계에서 제거한 스프링을 사용합니다.)

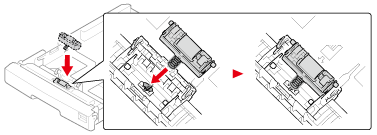

  11. 스프링을 용지 카세트에 넣고 분리 롤러를 용지 카세트에 눌러 넣습니다.

  12. 용지 카세트의 돌출부를 분리 롤러의 양면에 옴폭 들어간 곳에 끼웁니다.

  13. 분리 롤러 커버를 닫습니다.

  14. 용지 카세트에 용지를 적재하고 용지 카세트를 이 기기에 설치합니다.
