运输设备

可能会导致人身伤害。

本设备重约 40 千克，因此请由两人合力抬起。

可能会造成烫伤。

定影器温度非常高。切勿触摸。

注释

  • 由于感光鼓易碎，处理感光鼓（绿色圆筒）时请格外小心。

  • 请勿将感光鼓直接曝露在阳光或室内强光下（约 1500 lux 或更强）。 即使在室内照明光线环境下，停留时间也不要超过 5 分钟。

  • 请使用购买时本产品附带的包装和打包材料。

  1. 关闭设备电源。

    关闭电源

  2. 拔出所有电缆。

    • 电源线

    • 局域网或 USB 电缆

  3. 取出纸盒中所有的纸张。

  4. 将手指插入设备右侧的凹孔处，拉动前盖打开拉杆 (1)，向前打开前盖 (2)。

  5. 按下打开按钮 (3)，打开出纸架 (4)。

    可能会造成烫伤。

    定影器温度非常高。切勿触摸。

  6. 双手握住墨粉盒，与感光鼓一同拉出。 拉出全部 4 种颜色的墨粉盒和感光鼓，然后将其放置到平稳表面上并在下面垫上报纸等。

  7. 使用塑料胶带 (5) 将墨粉盒固定在各感光鼓上。

  8. 将 4 个感光鼓/墨粉盒放入设备。

  9. 用力推动出纸架中部，合上出纸架 (4)。

  10. 合上前盖 (2)。

    注释

    • 出纸架未合上时，前盖无法完全合上。

  11. 如果安装有选购的扩展纸盒，请拆下连接设备和扩展纸盒的部件。

    按照与安装步骤相反的顺序进行拆卸。

    安装扩展纸盒

    注释

    • 请注意不要丢失连接部件。

    • 先不要拆下连接扩展纸盒的部件。

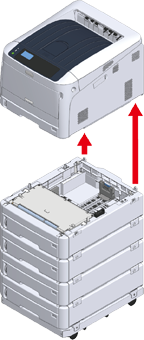

  12. 向上抬起打印机，然后从扩展纸盒上拆下。

    注释

    • 分开包装和运输打印机单元与选购扩展纸盒。

  13. 用包装材料包裹设备，然后将其放入包装箱内。

  14. 如果安装有多个扩展纸盒或角轮基座，拆下连接它们的部件，然后与各连接部件打包在一起。

    按照与安装步骤相反的顺序进行拆卸。

    安装扩展纸盒

    注释

    • 请注意不要丢失连接部件。

注释

  • 运输设备后，重新安装时请拆除用来固定感光鼓和墨粉盒的胶带。
