安装扩展纸盒

如果您想装入更多纸张,请安装扩展纸盒。 安装后,必须设置打印机驱动程序。

最多可以安装四个扩展纸盒。 安装三个或以上扩展纸盒时,请安装选购的角轮基座以防止翻倒,并将翻倒防护工具设置到位。

注释

  • 运输扩展纸盒时,必须使用包装箱和包装材料。 请勿丢弃。请妥善保管以备日后之用。

型号:N35310A

可能会导致人身伤害。

本设备重约 40 千克,因此请由两人合力抬起。

下文将以安装三个扩展纸盒时的情况为例进行说明。

安装角轮底座

  1. 关闭设备电源,然后拔出电源线和所有电缆。

    注释

    • 安装扩展纸盒前,务必关闭设备电源并拔出电源线和所有电缆。 在设备电源打开的情况下安装扩展纸盒可能会导致设备和扩展纸盒故障。

    • 如果在插入交流电源线的情况下安装打印机,您的脚可能会被电源线缠上而导致受伤。

  2. 将扩展纸盒放置在基座上,使扩展纸盒的背面与角轮基座背面的突出部分 (1) 对齐。

  3. 将扩展纸盒连接至角轮基座。

  4. 将底层扩展纸盒的背面与要安装的扩展纸盒背面的突出部分对齐,然后轻轻将它们堆叠上去。

  5. 连接扩展纸盒。

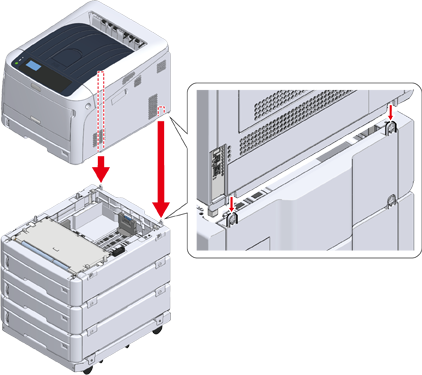

  6. 轻轻地将打印机单元放在顶部,使扩展纸盒的背面与打印机单元的背面对齐。

  7. 将扩展纸盒与打印机单元连接起来。

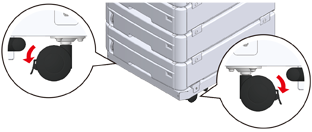

  8. 锁止角轮。

  9. 安装有三个或以上扩展纸盒时,使用设备之前请先拉出翻倒防护工具。

    最多可以安装四个扩展纸盒。

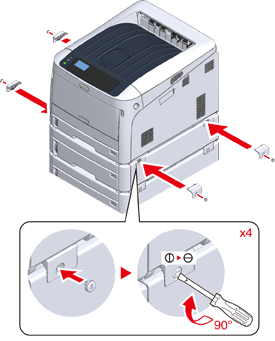

    如何使用翻倒防护工具

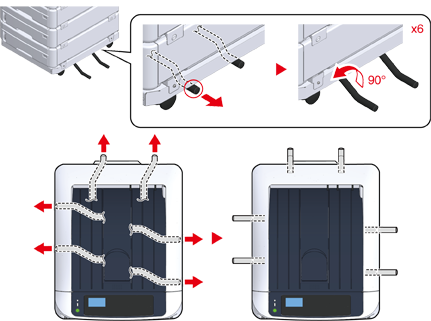

    角轮基座左右两侧有两个翻倒防护工具,背面还有两个。 将它们完全拉出,然后逆时针旋转 90°,直到发出咔哒声。

    可能会导致人身伤害。

    扩展纸盒数量为三个或以上时,请彻底拉出所有翻倒防护工具。 如果这些翻倒防护工具未安装到位,打印机可能会翻倒,从而导致人员受伤。

    注释

    • 执行运输设备、更换耗材和维修部件、在纸盒中装入纸张等操作时,请遵守以下注意事项,以防止设备翻倒。

      • 当设备的出纸架处于打开状态时,请勿推动出纸架。

      • 纸盒拉出时,请勿向下推纸盒。

      • 纸盒拉出时,请勿从后部推设备。

  10. 插入电源线插头和已拔出的电缆。

  11. 按住电源开关约 1 秒钟。

    设备电源打开时,电源开关 LED 指示灯点亮。

  12. 反复按下操作面板上的滚动按钮 选择 [Configuration(配置)],然后按下 «ENTER(确定)»。

  13. 确认已选中 [Tray Count(打印计数)],然后按下 «ENTER(确定)»。

  14. 确认之前安装的扩展纸盒已显示在操作面板上。

  15. 查看完显示详情后,按下 «BACK(返回)»。

  16. 在打印机驱动程序中进行选购部件的设置。

    转到“添加选购件”。
