Substituindo o Rolo de alimentação (Bandeja MP)
-
Prepare os rolos de alimentação de papel na bandeja multiuso.
-

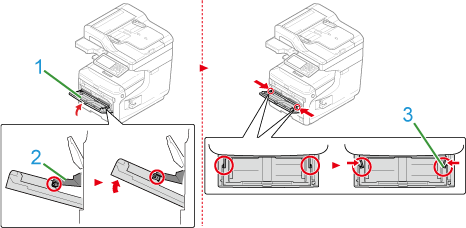

Abra a bandeja MP (1) para frente inserindo seus dedos no recesso frontal.
-
Levante a bandeja MP ligeiramente(1), pressione o braço direito (2) para dentro, em seguida, desbloqueie a guia (3).
-
Da mesma forma, levante a bandeja MP ligeiramente, pressione o braço esquerdo para dentro, em seguida, desbloqueie a guia.
-
Abra a tampa de ajuste de papel até tocar no corpo da máquina.
-

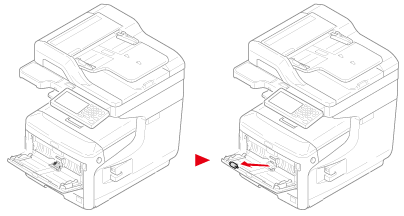

Abra as abas do rolo de alimentação de papel superior para fora e deslize o rolo de alimentação de papel para a esquerda para remover.
-

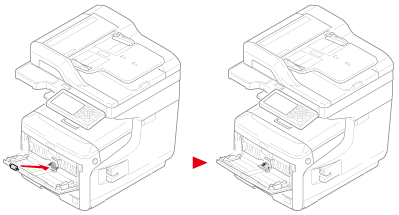

Continue pressionando a tampa do rolo de separação, abrir as abas na parte inferior do rolo de alimentação de papel para fora e deslize o rolo de alimentação de papel para a esquerda para remover.
-

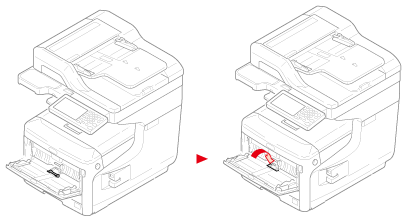

Continue pressionando o centro da bandeja de MP e abra a tampa do rolo de separação para a frente.
-
Remover o rolo de separação.
-
Continue pressionando o centro da bandeja de MP e defina um novo rolo de separação.
Memo
Não toque na peça esponjosa do rolo.
-
Feche a tampa do rolo de separação.
-

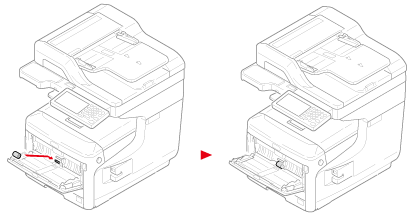

Defina o rolo de alimentação de papel (sem equipamento) para o eixo inferior.
-

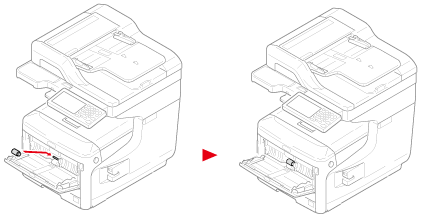

Defina o rolo de alimentação de papel (sem equipamento) para o eixo superior.
-
Abaixe a tampa do ajuste de papel.
-

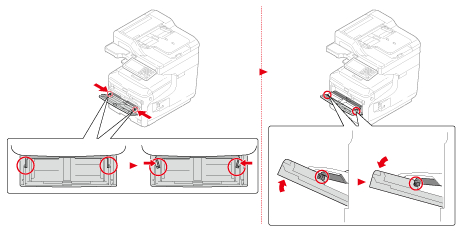

Enquanto pressiona o braço direito na bandeja MP, levante ligeiramente a bandeja MP e prenda a aba.
Nota
Fechar a bandeja MP sem devolver a aba ao lugar pode rachar a tampa de papel. Garanta que está de volta ao lugar.
-
Da mesma forma, enquanto pressiona o braço esquerdo na bandeja MP, levante ligeiramente a bandeja MP e prenda a aba.
Nota
Fechar a bandeja MP sem devolver a aba ao lugar pode rachar a tampa de papel. Garanta que está de volta ao lugar.
-
Feche a bandeja MP.
Se a bandeja MP não puder ser fechada, pressione a peça de ajuste do papel da bandeja MP para baixo, colocando a tampa de papel de volta no lugar.
