Substituindo o rolo de alimentação (Bandeja 1/Bandeja 2/Bandeja 3/Bandeja 4)

Memo

  • A quantidade de páginas que você pode imprimir como rolo de alimentação de papel depende do ambiente e do papel.

  • Se o atolamento de papel persistir, mesmo após a limpeza do rolo de alimentação, substituir o rolo de alimentação é recomendado.

O rolo de alimentação de papel para a Bandeja 1 é diferente daqueles para as Bandejas 2/3/4 na forma. Identifique a bandeja onde o rolo de alimentação de papel deve ser substituído antes de preparar um novo rolo de alimentação de papel.

O procedimento para substituir o rolo de alimentação de papel para a Bandeja 1 é descrito aqui como um exemplo. O mesmo procedimento é aplicado para a bandeja 2/3/4.

  1. Garanta que tudo que foi mencionado acima para a Bandeja 1 seja providenciado.

    1. Rolo de alimentação de papel (com engrenagem)

    2. Rolo de alimentação de papel (sem engrenagem)

    3. Rolo de sepração

    4. Mola

  2. Puxe o cassete de papel (1).

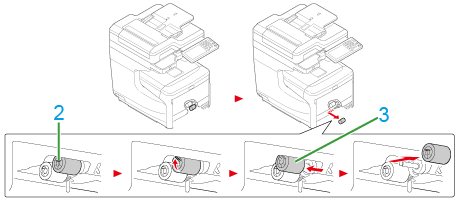

  3. Enquanto abre as abas (2) no rolo de alimentação de papel na frente do cassete de papel para fora, deslize o rolo de alimentação de papel (3) para a esquerda para remover.

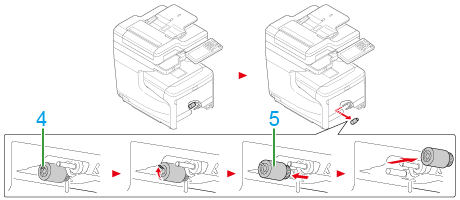

  4. Enquanto abre as abas (4) no rolo de alimentação de papel na traseira do cassete de papel para fora, deslize o rolo de alimentação (5) para a esquerda para remover.

  5. Anexar um novo rolo de alimentação de papel (com a engrenagem) ao eixo na parte de trás.

  6. Anexar um novo rolo de alimentação de papel (sem a engrenagem) ao eixo na parte de frente.

  7. Remova o papel de um cassete de papel.

  8. Enquanto pressiona as duas abas (6) na frente do cassete de papel, abra a tampa (7) do rolo de separação.

  9. Pressione as peças embutidas nas projeções dos dois lados das cassetes de papel para dentro e remova o rolo de separação e a mola.

    Nota

    Para as Bandejas 2/3/4, as molas removidas são usadas posteriormente. Não as descarte.

  10. Anexar uma nova mola a um novo rolo de separação. (Para as Bandejas 2/3/4, utilize as molas removidas na Etapa 9.)

  11. Defina a mola para a cassete de papel e empurre o rolo de separação na cassete de papel.

  12. Encaixe as projeções da cassete de papel para as ondulações em ambos os lados do rolo de separação.

  13. Feche a tampa do rolo de separação.

  14. Carregue papel no cassete de papel e insira o cassete de papel nesta máquina.
