Carregar papel

Este capítulo descreve diversas informações acerca do papel que pode ser carregado em uma bandeja de papel nesta máquina.

Para definir o tipo de papel e peso, prima [Device Settings (Definições do dispositivo)]> [Paper Setup (Config. papel] e pressione a bandeja que deseja usar e, em seguida, selecione [Media Type (Tipo de mídia)] ou [Media Weight (Peso da mídia)].

Tipos de papel disponíveis

Para realizar impressão de alta qualidade, certifique-se de usar os tipos de papel suportados que satisfaçam os requisitos, como material, peso ou acabamento da superfície do papel. Use papel de impressão de foto digital.

Se você imprimir papel que não seja recomendado pela OKI, verifique cuidadosamente a qualidade de impressão e o movimento do papel antecipadamente para garantir que não ocorram problemas.

Tipo de papel

Tipo e tamanho do papel (mm) (O valor entre parênteses é indicado em polegadas.)

Peso do papel

Papel comum

A3

297 x 420

64 a 256 g/m2 (17 a 68 lb)

Para impressões duplex, 64 a 220 g/m2 (7 a 58lb)

Nota

Se você definir o papel que é de 216 mm (8,5 polegadas) de largura ou mais estreitos, a impressão fica mais lenta.

A4

210 x 297

A5

148 x 210

A6

105 x 148

B4

257 x 364

B5

182 x 257

B6

128 x 182

Metade B6

64 x 182

Carta

215,9 x 279,4 (8,5 x 11)

Ofício 13

215,9 x 330,2 (8,5 x 13)

Ofício 13,5

215,9 x 342,9 (8,5 x 13,5)

Ofício 14

215,9 x 355,6 (8,5 x 14)

Executivo

184,2 x 266,7 (7,25 x 10,5)

Declaração

(5,5 x 8,5)

8,5" SQ

(8,5 x 8,5)

Folio (210 x 330 mm)

210 x 330

8K (270 x 390 mm)

270 x 390

8K (273 x 394 mm)

273 x 394

8K (260 x 368 mm)

260 x 368

16K (184 x 260 mm)

184 x 260

16K (195 x 270 mm)

195 x 270

16K (197 x 273 mm)

197 x 273

4x6 polegadas

(4 x 6)

5x7 polegadas

(5 x 7)

Personalizado

Largura: 64 a 297

Comprimento: 90 a 1321

64 a 256 g/m2 (17 a 68 lb)

Envelope

Com-10

104,8 x 241,3 (4,125 x 9,5)

Os envelopes devem ser feitos de papel de 85 g/m2 (24 lb) e as abas devem estar dobradas.

DL

110 x 220 (4,33 x 8,66)

C5

162 x 229 (6,4 x 9)

C4

229 x 324 (9 x 12,76)

Etiqueta

A4

210 x 297

0,1 a 0,2 mm

Carta

8,5 x 11 (215,9 x 279,4)

Papel para impressão parcial

Sujeita a papel comum

64 a 256 g/m2 (17 a 68 lb)

Papel colorido

Sujeita a papel comum

64 a 256 g/m2 (17 a 68 lb)

Papel recomendado

A máquina suporta uma variedade de mídias de impressão, incluindo uma gama de pesos e tamanhos de papel. Esta seção descreve como escolher e usar mídia. Para obter o melhor desempenho, use 75 a 90 g/m2 papel comum projetado para uso em copiadoras e impressoras a laser. Não é recomendável o uso de papel gravado em relevo ou muito texturizado. Papel pré-impresso pode ser usado, mas a tinta não pode se deslocar quando exposta às altas temperaturas do fusor usado no processo de impressão.

  • Envelopes

    Os envelopes não devem estar amassados, enrugados nem apresentar outras deformações. Eles também devem ser do tipo retangular nas abas, com cola que permanece intacta quando sujeita ao sistema de fusão de pressão do rolo quente na máquina. Envelopes com janelas não são adequados.

  • Etiquetas

    As etiquetas devem ser do tipo recomendado para uso em copiadoras e impressoras a laser, nos quais a página básica de transporte fica totalmente coberta por etiquetas. Outros tipos de materiais de etiqueta podem danificar a máquina devido ao desprendimento das etiquetas durante o processo de impressão.

Guarde o papel sob as seguintes condições para manter a qualidade.

  • Dentro de um armário ou outro local seco e escuro

  • Em uma superfície plana

  • Temperatura: 20℃

  • Umidade: 50% UR (umidade relativa)

Não armazene papel nos locais citados abaixo:

  • Diretamente no chão

  • Onde o papel fique exposto à luz direta do sol

  • Perto do lado de dentro de uma parede exterior

  • Em uma superfície irregular

  • Onde eletricidade estática possa ser gerada

  • Onde a temperatura suba demais ou mude rapidamente

  • Perto de um ar-condicionado, aquecedor ou duto

Nota

  • Não desembale o papel até o momento de usá-lo.

  • Não deixe papel desembalado por um longo período. Isso poderá resultar em problemas de impressão.

Os seguintes tipos de papel e capacidades de bandeja podem ser carregados em cada bandeja.

Carregamento na bandeja 1

Tamanho do papel disponível

Capacidade da bandeja

Peso do papel

A3

A4

A5*

A6*

B4

B5

B6

Tablóide

Carta

Ofício (13 polegadas)

Ofício (13,5 polegadas)

Ofício (14 polegadas)

Executivo

Declaração*

8.5" SQ (8.5 x 8.5 polegadas)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Personalizado

300 folhas

(se o peso do papel for de 80 g/m 2)

Leve

(64 a 82 g/m2)

Médio leve

(83 a 90 g/m2)

Médio

(91 a 105 g/m2)

Pesado

(106 a 128 g/m2)

Ultra pesado1

(129 a 188 g/m2)

Ultra pesada2

(189 a 220 g/m2)

*O papel não pode ser usado para impressão duplex.

Carregamento na bandeja 2/3/4 (Opcional)

Tamanho do papel disponível

Capacidade da bandeja

Peso do papel

A3

A4

A5*

B4

B5

Tablóide

Carta

Ofício (13 polegadas)

Ofício (13,5 polegadas)

Ofício (14 polegadas)

Executivo

8.5" SQ (8.5 x 8.5 polegadas)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Personalizado

535 folhas

(se o peso do papel for de 80 g/m 2)

Leve

(64 a 82 g/m2)

Médio leve

(83 a 90 g/m2)

Médio

(91 a 105 g/m2)

Pesado

(106 a 128 g/m2)

Ultra pesado 1

(129 a 188 g/m2)

Nota

  • Peso do papel carregado sobre uma unidade de bandeja adicional é de 64 a 176g/m2.

  • O peso do papel especifico como Ultra pesado1 está descrito como 129 a 188 g/m2, mas o peso de impressão é de até 176 g/m 2.

* O papel não pode ser usado para impressão duplex.

Carregamento na bandeja MP

Tamanho do papel disponível

Capacidade da bandeja

Peso do papel

A3

A4

A5*

A6*

B4

B5

B6

Tablóide

Carta

Ofício (13 polegadas)

Ofício (13,5 polegadas)

Ofício (14 polegadas)

Executivo

Declaração*

8.5" SQ (8.5 x 8.5 polegadas)

Folio (210 x 330 mm)

8K (270 x 390 mm)

8K (273 x 394 mm)

8K (260 x 368 mm)

16K (184 x 260 mm)

16K (195 x 270 mm)

16K (197 x 273 mm)

Index Card (3x5 pol.)*

4x6 polegadas*

5x7 polegadas*

Personalizado

Com-10*

DL*

C5*

C4

100 folhas

(se o peso do papel for de 80 g/m 2)

10 folhas (envelopes)

Leve

(64 a 82 g/m2)

Médio leve

(83 a 90 g/m2)

Médio

(91 a 105 g/m2)

Pesado

(106 a 128 g/m2)

Ultra pesado1

(129 a 188 g/m2)

Ultra pesada2

(189 a 220 g/m2)

Ultra pesado3

(221 a 256 g/m2)

* O papel não pode ser usado para impressão duplex.

O papel pode ser carregado nas seguintes bandejas; Bandeja 1, Bandeja 2/3/4 (opcional) e Bandeja MP.

Carregue os envelopes e as etiquetas na bandeja MP.

Carregando na bandeja 1 ou na bandeja 2/3/4

O procedimento a seguir descreve como carregar papel na bandeja 1 ou na bandeja 2/3/4 (opcional).

Nota

O procedimento a seguir usa a bandeja 1 como exemplo e o mesmo procedimento aplica-se à bandeja 2/3/4 (opcional).

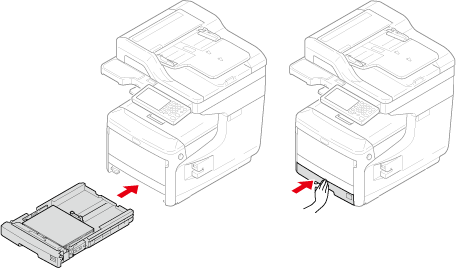

  1. Puxe o cassete de papel para fora.

  2. Ajuste o seletor de tamanho de papel (1) para corresponder ao tamanho do papel para colocação.

  3. Deslize a guia de papel até a largura do papel a ser carregado.

  4. Deslize o aparador de papel em direção ao comprimento do papel a ser carregado.

    Quando colocar o papel de tamanho A6, mova o detentor de papel (2) para frente e remova-o uma vez, depois instale-o na parte metálica. Deslize o suporte de papel na direção da seta e fixe-o.

  5. Agite bem uma pilha de papel e alinhe as bordas do papel.

  6. Carregue o papel com o lado de impressão para baixo.

    Nota

    Não carregue o papel acima da marca "Triangle" na guia de papel.

  7. Prenda o papel carregado com a guia de papel.

  8. Verifique se um tamanho do papel colocado corresponde ao ajuste do seletor de tamanho de papel.

  9. Empurre o cassete de papel até que ele pare.

    Se carregar um papel que cujo tamanho você não pode selecionar com as opções do seletor de tamanho de papel, ajuste o seletor para [] e depois ajuste o tamanho do papel no painel do operador.

  10. Pressione [Device Settings (Configurações do dispositivo)] no painel de toque.

  11. Pressione [Paper Setup (Config papel)].

  12. Pressione a bandeja na qual o papel foi colocado.

  13. Configure o [Paper Size (Tamanho do papel)] e [Media Weight (Peso da mídia)].

  14. Pressione [Back (Voltar)] até que a tela inicial seja exibida.

Carregamento na bandeja MP

O procedimento a seguir descreve como colocar papel na bandeja multifuncional.

  1. Abra a bandeja multiuso para frente inserindo seus dedos nos recessos frontais.

  2. Puxe o suporte de papel segurando a parte central dele.

  3. Abra o sub-suporte.

  4. Abra a tampa de ajuste de papel.

  5. Ajuste a guia de papel para alimentação manual em direção à largura do papel a ser carregado.

  6. Insira o papel com o lado de impressão para cima até que a borda toque na entrada de alimentação de papel.

    Nota

    Não carregue o papel acima da marca "Triangle".

  7. Feche a tampa de ajuste de papel.

    Nota

    Quando uma impressora estiver no modo de economia de energia, pressione o botão <SALVAR> para restaurar a partir do modo.

  8. Configure o [Paper Size (Tamanho do papel)], [Media Type (Tamanho da mídia)] e [Media Weight (Peso da mídia)].

  9. Pressione [Close (Fechar)].

    Nota

    • Não coloque papel em diferentes tamanhos, tipos ou pesos.

    • Ao adicionar o papel, retire o papel da bandeja multifuncional, alise as extremidades de ambas as pilhas de papel e recoloque-as.

    • Não coloque nada que não seja papel para impressão na bandeja MP.

Esta seção descreve como carregar envelopes na bandeja multifuncional.

  1. Abra a bandeja multiuso para frente inserindo seus dedos nos recessos frontais.

  2. Puxe o suporte de papel segurando a parte central dele.

  3. Abra o sub-suporte.

  4. Abra a tampa de ajuste de papel.

  5. Ajuste a guia de papel para alimentação manual em direção à largura do envelope a ser carregado.

  6. Insira o envelope com o lado de impressão para cima até que a borda toque na entrada de alimentação de papel.

    Nota

    Não carregue envelopes acima da marca "Triangle".

    Com-10, DL, C5

    C4

    Memo

    Se você estiver usando envelopes com a aba (para colar) na borda longa (Com-10, DL, C5), carregue-os com a aba dobrada para que ela fique no lado esquerdo durante a alimentação.

  7. Feche a tampa de ajuste de papel.

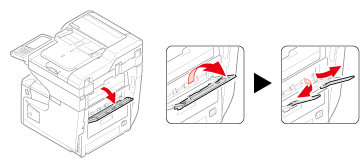

  8. Abra a bandeja de saída traseira.
